Маркировка по пожарной безопасности
Полное описание свойств кабеля можно составить по основной и дополнительной маркировке. У кабеля ВВГ начинается расшифровка с наличия или отсутствия буквы «А» в ее начале. Если ее нет, значит кабель медный, а в противном случае – алюминиевый. Буквы «В» обозначают материал изоляции: на жилах и наружной – в обоих случаях используется поливинилхлорид. Последняя буква «Г» говорит про отсутствие наружного бронированного покрытия – такой кабель, с мягкой оболочкой, считается голым. Буква «п», если она стоит после литер ВВГ, означает, что кабель плоский – жилы в нем уложены в ряд, а не скручены между собой. Также встречаются обозначения «Т» и «УХЛ», которые показывают тропическое исполнение изоляции или рассчитанное на умеренный и холодный климат.
Кроме основных литер в маркировке кабеля могут присутствовать дополнительные, указывающие что противопожарные свойства изоляции отличатся от стандартных.
- нг – показывает, что в случае укладки проводов в одном кабель канале, при значительном перегреве одного из проводов изоляция не воспламенится, а будет только тлеть, предохраняя соседние провода от воспламенения;
- нг-ls – изоляции при тлении выделяет в воздух пониженное количество дыма и угарных газов;
- нг-hf – даже в случае возгорания изоляции в воздух будет выделяться минимальное количество вредных смол и газов, которые могут оказывать коррозионное воздействие;
- если к перечисленным обозначениям добавляется приставка «fr», это указывает на огнестойкость изоляции, что достигается использованием слюдосодержащей обмотки.
Провода могут быть пронумерованы или с цветной маркировкой, причем производители применяют цельную покраску жилы провода и частичную – когда цветная только часть изоляции, обычно это полоска шириной 1 мм. Если токопроводящих жил две, то их расцветка в обязательном порядке включает в себя синий нулевой провод, а если три и больше, то заземляющий желто-зеленый.
Расшифровка и модификации
Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.
Разные виды одной под одним и тем же названием
Обычный ВВГ
Расшифровка основной аббревиатуры — ВВГ — несложна:
- отсутствие впереди буквы А говорит о том, что жилы медные;
- первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
- вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
- «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).
То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).
Виды круглых проводников
В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).
Негорючий ВВГнг
В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.
Есть еще несколько видов кабеля ВВГнг:
- ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
- ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.
Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
- ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
- ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).
Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.
Формы выпуска
В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).
Разные типы кабеля ВВГ
Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.
Разные типы жил в кабеле ВВГ
Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).
Обозначение количества жил, их сечения и строения кабеля
Дальнейшие обозначения указывают на количество жил, их толщину и конструктивные особенности:
- Первая цифра – количество жил.
- Вторая – площадь их сечения.
Например, провод ВВГ 3×2 имеет 3 жилы номинальным сечением 2 мм2.
Выбор сечения жил производится с учетом предполагаемой нагрузки, которая будет подключаться посредством кабеля:
- Для освещения подойдет кабель ВВГ 3×1,5.
- На розетки может приходиться гораздо более существенная нагрузка, поэтому и провод надо взять посолидней. Площадь сечения его жил не должна быть меньше 2,5 мм2, поэтому розеточный «минимум» – кабель ВВГ 3×2,5. Но лучше взять с запасом, чтобы потом не пришлось переделывать проводку.
- Для подключения электрических печей, стиральных машин или других энергозатратных электроприборов сечение провода должно быть не менее 4 мм2.
Маркировка также показывает конструктивное строение кабеля:
- Если жила состоит из нескольких скрученных проволок, то указывается буква «М», однопроволочные обозначаются буквой «О».
- Форма жил: «С» – секторные, «К» – круглые.
- Через знак «+» указываются характеристики нулевого или заземляющего провода, если они имеются и отличаются по сечению от остальных жил.
- Последняя цифра показывает номинальное напряжение в кВ, на которое рассчитан кабель.
- Провод с обозначением ВВГ-п («п» – плоский) в быту используется довольно редко. Жилы в нем уложены в ряд, сам он имеет плоскую форму. В основном служит для подключения мощных промышленных установок.
Кабель ВВГ нг LS, особенности
Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавкой букв «нг», которые означают не горючий. Отсутствие их в других кабелях вовсе не означает, что они горючи, просто у этих кабелей более высокая степень сопротивляемости возгоранию, вследствие заполнения пространства между виниловыми оболочками составом на основе того же поливинилхлорида.
Этот заполнитель занимает место кислорода между защитными оболочками, как известно, поддерживающего горение.
С техническими характеристиками кабелей ВВГнг можно ознакомиться в приведенной ниже таблице.
Заполнение же пространства между жилами кабелей ВВГнгLS выполняется поливинилхлоридным пластикатом с низким газо- и дымовыделением. Буквы «LS» означают «low smoke» — буквально: низкий дым.
Есть и другие обозначения этой функции. Такие кабеля ставят в местах с повышенной пожароопасностью, которых в обычном доме почти нет. Но если вас не смутит их стоимость, довольно существенно отличающаяся от стоимости обычных ВВГ кабелей, то вы получите электропроводку высокой степени защищенности не только от коротких замыканий и температур, но и не выделяющую большое количество дыма при всевозможных повреждениях. А подробнее – в видео:
Характеристики кабелей ВВГ
Описание таких изделий целесообразно начать с расшифровки их аббревиатуры. Рассмотрим ее на примере кабеля ВВГ 2х4. Расшифровка кабеля ВВГ:
- первая буква «В» соответствует ПВХ изоляции кабельных жил,
- вторая «В» — ПВХ изоляции оболочки,
- буква «Г» означает отсутствие защитных покровов,
- а цифры 2х4 – соответственно количество жил и их сечение.
Продолжим знакомиться с техническими характеристиками кабеля ВВГ, он имеет несколько (от одной до 5) отдельных медных жил, которые покрыты изоляцией. Если количество таких жил больше 2, то все они могут иметь одинаковый диаметр либо одна из жил, предназначенная для нулевого или заземляющего проводов, может иметь несколько меньшее сечение.
В качестве материала изоляции при изготовлении кабелей ВВГ применяют поливинилхлоридный пластикат или, сокращенно, ПВХ. Этот материал представляет собой разновидность пластмассы, которая отличается высокими диэлектрическими свойствами, устойчивостью к воздействиям агрессивных химических веществ и низкой горючестью. Существуют модели кабелей, изоляция которых изготовлена из ПВХ пластиката, обладающего улучшенными свойствами:
- Пониженной горючестью (ВВГнг).
- Пониженным дымо- и газовыделением.
Жилы могут выпускаться в цельном (однопроволочном) и в многопроволочном варианте. Кроме того, различают кабели ВВГ с круглыми и секторными (сегментными) сечениями медных жил.
Сечение каждой отдельной жилы зависит от их назначения и мощности питаемых потребителей. Линейка кабелей ВВГ предусматривает модели, сечение жил которых варьируется от 1,5 до 240 мм2. В зависимости от диаметра и количества жил варьируется и вес кабеля ВВГ.
В зависимости от функционального предназначения, необходимого сечения и места прокладки, могут быть использованы кабели ВВГ различного диаметра, выполненные в разных вариантах: плоские, негорючие и т. д.
Существуют такие варианты их маркировки:
- ВВГ. Универсальный вариант.
- АВВГ. С алюминиевыми жилами.
- ВВГнг. Негорючий.
- ВВГ-П и ВВГнг-П. Плоский и, соответственно, негорючий плоский.
- ВВГз. Заполненный. Имеется в виду, что между изолированными жилами находится дополнительный диэлектрический наполнитель.
При прокладке любой кабельной линии возникает необходимость в изгибах и поворотах токоведущих проводов. Для того чтобы обеспечить максимальную надежность и долговечность такой электрической сети, необходимо придерживаться четко определенных требований к максимальному радиусу изгиба ее проводников. Для марки ВВГ этот параметр составляет от 7,5 до 15 его диаметров.
Основные характеристики
Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.
Конструктивные особенности

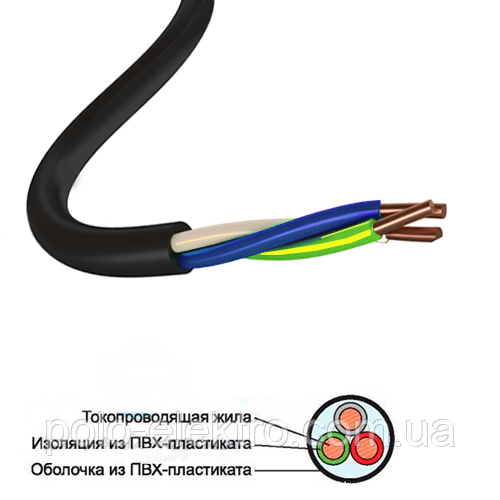

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.
Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.
Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:
- моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
- изоляция из ПВХ, не поддерживающего горение;
- скрутка из двух-пяти жил;
- заполнение в виде негорючего поливинилхлоридного пластиката;
- ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
- двухжильные кабели выпускаются с проводниками одинакового сечения;
- если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).
Вес
Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

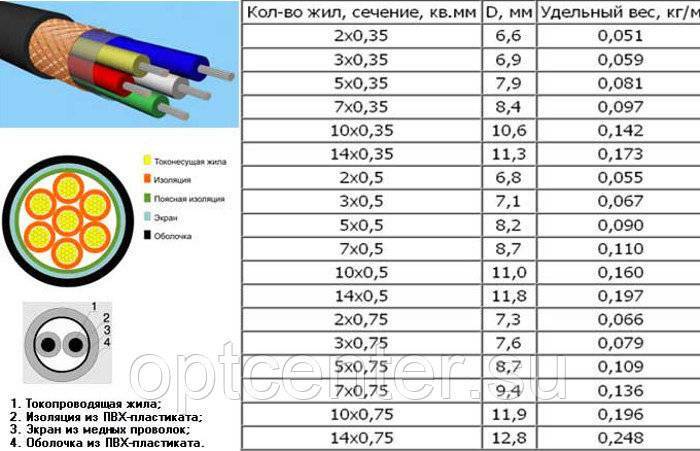

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:
Поперечное сечение
Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.
Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».
Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.
Технические и эксплуатационные показатели
Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.
Из остальных эксплуатационных параметров выделим следующие:
- эксплуатационный срок – до 30 лет;
- максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
- максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
- максимальная температура при аварийном режиме – до +80 гр. Цельсия.
Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:
| Номинальное сечение, кв. мм | Сопротивление одной жилы, Ом/км |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4 | 4,61 |
| 6 | 3,08 |
| 10 | 1,83 |
| 16 | 1,15 |
| 25 | 0,77 |
| 35 | 0,524 |
| 50 | 0,387 |
Длительно допустимый ток
Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).
Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.
| Сечение жилы, кв. мм | Длительно допустимый ток, А | ||
| одна жила | две жилы | три жилы | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 208 | 177 | 165 |
Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.
Разновидности маркировок провода
- ВВГ 1х1,5. Расшифровка:
- В – изоляция из пластика поливинилхлорида;
- В – внешний контур из пластика поливинилхлорида;
- Г – не предусмотрены протекционные покровы;
- 1 – число токовых выводов;
- 1,5 – диаметр проводника.
Стоимость: (10-15) ₽/м.
- ВВГ 1х2,5(ож) -0,66. Расшифровка:
- В – защита из пластика поливинилхлорида;
- В – внешний контур из пластика;
- Г – не предусмотрены протекционные слои;
- 1 – число токовых выводов;
- 2,5 – диаметр проводника;
- ож – проводник цельнотянутый;
- 0,66 – значение интенсивности, кВ.
Применяется:
- на высотных электро-системах, где малая вероятность мех.повреждений;
- при установках в сырых либо сухих условиях (туннели, шахты, участки в повышенной коррозионной активностью);
- при установке в несущих конструкциях (мостах, эстакадах);
- во время монтажа пожароопасных мест;
- при прокладке на взрывоопасных участках.
Данный тип применим для горизонтального и вертикального монтажа. Провода без брони используют при вибрациях. Максимальная рабочая температура – +80 °С. Производитель гарантирует срок службы – 30 лет. Стоимость: (15-20) ₽/м.
- ВВГ 1х2,5(ож) -1. Расшифровка:
- В – защита токовых выводов из поливинилхлорида;
- В – пластиковый контур;
- Г – отсутствуют дополнительные слои протекции;
- 1 – одна жила;
- 2,5 – площадь сечения проводника;
- 1 – интенсивность, кВ.
Модель применяется:
- для монтажа внутри пожароопасных помещений;
- установки кабеля вблизи эстакад, мостов;
- для световых приборов, имеющие класс взрывоопасности B-Ia.
Применение ВВГ 1х2,5(ож) -1 аналогичное ВВГ 1х2,5(ож) -0,66. Исключение только – длительность работы режиме аварийности – 8 часов (не более) и всего 1000 часов. Цена: (16-22) ₽/м.
- ВВГ 1х2,5 — 0,66. Расшифровка маркировки:
- В – поливинилхлоридная защитная изоляция;
- В – пластиковый внешний контур;
- Г – без защитных материалов;
- 1 – одна жила;
- 2,5 – величина сечения;
- 0,66 – напряжение, кВ.
Силовые кабели этой модификации применяются в электрических сетях с номинальными величинами напряжения (0,66 1,0) кВ.
Сферы использования:
- в высотных электрических коммуникациях;
- при монтаже проводов на промышленных установках;
- используются во взрывоопасных и пожароопасных помещениях.
В таких разновидностях не распространяется горение прокладок. Допустимая рабочая температура 70 – 80 °С. Максимальное время работы 8 ч/сутки. Цена: 15 – 19 рублей.
- ВВГ 1х2,5 — 1. Расшифровка маркировки:
- В – поливинилхлоридная изоляция;
- В – пластиковая оболочка;
- Г – без защитных дополнительных покрытий;
- 1 – число токоведущих жил;
- 2,5 – поперечный диаметр жилы;
- 1 – рабочая величина напряжения, кВ.
Используется для:
- сухих и влажных помещений;
- несущих конструкций;
- зон опасных для взрыва и пожара.
Используются при температурах 70-90 °С, продолжительность работы соответствует 6-8 часов/сутки. Общее время эксплуатации 1000-1200 часов.
Назначение, область применения, маркировка
Силовой провод ВВГ применим для монтажа линий электропитания, как с наружной части зданий, так и во внутренних помещениях.
Изображение разновидностей силового кабеля с двумя и тремя токоведущими жилами
Области применения:
- линии электростанций;
- для установки освещения в сухих и влажных средах;
- специализированных установках.
ВВГ кабели подлежат обязательной сертификации.
Таблица 1. Технические особенности
Номенклатура и техническое описания проводов закладываются в их маркировочные знаки.
Таблица 2. Расшифровка буквенного обозначения
После букв в маркировке присутствуют цифры, которые говорят о количестве жил в проводнике. Рядом с символом размера сечения указывается параметр, обозначающий форму и вид:
- О – имеющие одну проволоку;
- М – многопроволочные;
- С – секторные;
- К – круглые.
Таблица 3. Пример маркировки ВВГ кабеля
Если конкретная модель имеет все жилы одного сечения, то она в маркировке не отображается, также отсутствует информация, если диаметр жилы менее 16 мм2. Плоская разновидность – после типа провода указывается обозначение «П» (ВВГ-П).
Технические характеристики кабеля ВВГ
Об особенностях использования разных видов кабеля ВВГ рассказали выше, а сейчас речь пойдет о технических параметрах проводников этой марки.
- Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
- Температурный режим эксплуатации — от -50°C до +50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
- Изгибать можно с ограничениями:
- ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
с многожильными — 7,5 радиусов (за счет большей гибкости).
Есть плоские варианты (двух и трехжильные)
- Допустимая температура нагрева проводников:
- при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от +160°C до +250°C.
- при нормальной эксплуатации +70°C$
- в режиме перегрузки +90°C.
- Огнестойкость кабелей ВВГ не менее 180 мин.
Необходимо сказать, что технические характеристики кабеля ВВГ зависят не только от конкретного вида, но и от производителя. Потому перед покупкой смотрите паспорт кабеля (можно попросить у продавца). Выше приведены параметры, общие для всех марок кабеля ВВГ.
Не удивительно, что эти проводники очень популярны — при хороших технических показателях они стоят относительно немного, использоваться могут практически везде — как на предприятиях и в офисах, так и в домах и квартирах.
Сечение и количество жил
Сечение жил кабеля ВВГ любой марки может быть от 1,5 мм2 до 240 мм2. В продаже обычно находятся проводники с жилами до 35 мм2, остальные, более крупные размеры надо заказывать.
Как уже говорили, бывают кабели ВВГ с 2, 3, 4 и 5 жилами. Количество жил прописывается сразу после аббревиатуры: ВВГ 2 х 3,5; ВВГнг 4 х 4 и т.д. Первая цифра и есть количество жил, вторая — сечение проводника.
Примерный ассортимент кабелей ВВГ
Могут быть кабели ВВГ с проводниками «нейтрали» и » заземления». Причем есть варианты, в которых защитные провода идут такого же сечения, есть — с меньшим диаметром (для экономии меди и более низкой стоимости). Чаще всего меньшего размера делают «земляной» проводник, в некоторых вариантах немного меньше делают и «нейтраль». Если защитный проводник имеет меньший диаметр, его обозначают как +1. Например, ВВГнг 4 х 4,0+1 (читать как 4 провода сечением 4 мм2 и 1 на шаг меньше 2,5 мм2). Такие варианты кабеля ВВГ тоже стандартизованы, их параметры приведены в таблице ниже.
Параметры кабелей ВВГ с жилами разного диаметра
Длительно допустимый ток
При подборе сечения кабеля более правильная методика — по максимальному току. В связи с этим нормируется такая характеристика как длительно допустимый ток. Он зависит от количества и сечения жил, а также от способа прокладки — открытой или закрытой.
| Сечение жил | Длительно допустимы ток | ||
|---|---|---|---|
| с двумя основными жилами | с тремя основными жилами | с четырьмя основными жилами | |
| 1,5 мм2 | 24 А | 21 А | 19 А |
| 2,5 мм2 | 33 А | 28 А | 26 А |
| 4 мм2 | 44 А | 37 А | 34 А |
| 6 мм | 56 А | 49 А | 45 А |
| 10 мм | 76 А | 66 А | 61 А |
| 16 мм | 101 А | 87 А | 81 А |
| 25 мм | 134 А | 115 А | 107 А |
| 35 мм | 208 А | 177 А | 165 А |
Выпускаются две модификации кабелей ВВГ — с номинальным напряжением 0,66 кВт и 1 кВт.
Подвиды кабеля
Уже в самой аббревиатуре ВВГ встречаются дополнительные буквы: ВВГнг, ВВГнгHF, ВВГпнг и другие. Каждый вариант имеет дополнительные характеристики и может быть использован в определенных ситуациях.
Отличие ВВГнг и ВВГнгLS легко расшифровать по их названиям:
Кабель ВВГ отличается наличием изоляции из ПВХ, которая не имеет никаких добавок. При прокладке одного кабеля горение не распространяется. Прокладывать несколько кабелей вместе не рекомендуется, исключение – если каждый провод находится в отдельном гофре.
ВВГ-пнг – это плоский силовой провод, в котором 2-3 жилы. Его оболочка из ПВХ и изоляция малогорючи. Кабель используют в стационарных электроустройствах.
ВВГнг переводится как «не распространяющий горение»
В изоляции есть специальные добавки, благодаря которым горение не распространяется по проводу даже, если рядом лежат несколько кабелей.
Важно отметить следующее: находясь в огне, кабель все же будет гореть. Если его вытащить из пламени, он тут же потухнет.
ВВГнгLS переводится как «low smoke» или «низкий уровень дыма»
Это важная характеристика. При горении ПВХ выделяет опасные токсичные вещества и сильно дымит. Если при пожаре начнет гореть большое количество кабелей сразу (например, если проложен пучок), можно задохнуться за несколько минут. По сравнению с ВВГнг провода ВВГнгLS горят плохо, почти не выделяют дым и газ.
- Отличие ВВГнг от ВВГнгLS на этом не заканчиваются. У кабеля ВВГнгLS есть подвид ВВГнгLSLTx. Этот кабель имеет низкие показатели газо- и дымовыделения, а также практически не токсичен.
- Есть и еще один вид кабеля – ВВГнгFRLS или «fire resistant, low smoke» («огнестойкий, с низким уровнем дыма»). Этот вариант отличается особой изоляцией – слюдосодержащей лентой. Благодаря ей кабель длительное время сохраняет работоспособность (до 3 часов) даже при открытом огне, при горении выделяет мало дыма, практически не ядовит. ВВГнгFRLS используют в местах, где требования пожарной безопасности весьма высоки, например, в системах пожаротушения или дымоудаления, для систем пожарной сигнализации. В жилых домах его используют редко из-за высокой цены.
Что лучше не использовать
Также в продаже можно встретить кабель NYM или российские аналоги НЮМ, NUM. Это европейский вариант, который отличается от ВВГ по нескольким параметрам:
- Жилы внутри провода размещены в мелонаполненной резине. Это позволяет рвать кабель буквально руками, не используя специальные инструменты.
- Внешняя оболочка NYM более чувствительна к УФ-излучению. Кабель не рекомендуется прокладывать на солнце.
- Срок службы NYM – 40 лет.
- Этот кабель горит лучше, чем ВВГ, его нельзя класть пучками, только если каждый провод будет в отдельном гофре.
Разбираясь, в чем отличие ВВГнг от ВВГ-пнг и других вариантов, стоит помнить, что есть и другие кабели. Каждый из них имеет свои особенности. Кабель ПВС можно использовать только для нестационарного соединения, например, как шнур в удлинителе. Для стационарной проводки он не подходит. Провод ШВВП предназначен только для светильников и бра. Провод ПУНП вовсе запрещено изготавливать на территории России. Из-за низкой изоляции и сильного занижения сечения кабель вызвал огромное количество пожаров.
Подробное сравнение кабелей разных видов показано в этом видео:
Преимущества кабелей ВВГ
Благодаря своим прекрасным техническим характеристикам, силовые кабели марки ВВГ обладают следующими преимуществами:
- Обеспечение высокого качества передаваемой электроэнергии. Главная задача любой системы электропередачи – это максимально сохранить показатели качества электрической энергии. Для этого проводники такой системы должны обладать такими техническими характеристиками, как низкое активное и реактивное сопротивление, а также высокое качество изоляции. На сегодняшний день медь является одним из лучших материалов для использования в такого рода системах.
- Негорючесть. Позволяет применять провода этого типа в помещениях с повышенной пожароопасностью.
- Высокая прочность изоляции на разрыв. Дает возможность не только обезопасить электрическую сеть от возникновения коротких замыканий в случае непреднамеренных механических воздействиях на провода, но и обеспечивает удобство монтажа проводки, а также эксплуатации электроприборов. Кроме того, изделия марки ВВГ отличаются повышенной устойчивостью к механическим вибрациям.
- Высокие диэлектрические свойства изоляции ПВХ. Это позволяет изготавливать надежные и мощные кабели сравнительно небольшого диаметра. Согласно нормативным документам, каждый силовой кабель ВВГ медный проходит испытания повышенным напряжением, величина которого, в зависимости от номинального напряжения кабеля, составляет 3 или 3,5 кВ.
- Устойчивость к действию влаги. Хотя такие изделия и не рассчитаны на прокладку в воде, однако их изоляция достаточно устойчива к воздействию влажной среды. Это позволяет использовать кабели такого типа в местах с повышенной влажностью (достигающей 98%), к которым относятся ванные комнаты, санузлы, кухни, душевые кабины и т. д.
- Высокая надежность. Силовой кабель ВВГ, проложенный в защитных системах, таких как специальные кабельные короба, гофрированные трубки или кабелегоны, отличается исключительно высокой надежностью.
- Длительный срок эксплуатации. Согласно описанию технических характеристик, минимальный срок службы этого кабеля составляет 30 лет.
- Широкий модельный ряд. Большой выбор сечений медных и алюминиевых жил позволяет с высокой точностью подобрать необходимый диаметр кабеля для питания электроустановок определенной мощности. Это дает возможность существенно сэкономить средства при проектировке и монтаже электропроводки. Кроме того, возможность использовать кабели ВВГ-П (плоские) позволяет достигнуть максимального удобства при выполнении монтажных работ.
- Удобная цветовая и цифровая маркировка токопроводящих жил. Фазный провод имеет изоляцию белого, красного или коричневого цвета, нулевой провод – синего, а заземляющий – желтого с зеленой полосой.
