Пресс: самодельный для работ по металлу и хозяйственных нужд – варианты, чертежи, изготовление

Назначение и принцип действия пресса

Чертеж пресса для гаража.

Гидравлический пресс вырабатывает силу от нескольких десятков до нескольких тысяч тонн, в зависимости от конструкции и назначения. Использование такого оборудования практично как в частных гаражах и небольших мастерских, так и на промышленных масштабах.

Основные функции пресса:

  • металлообработка;
  • прессовка;
  • брикетирование;
  • изготовление стальных профилей;
  • обработка труб;
  • производство резиновых заготовок.

Физические принципы устройства базируются на законе Паскаля. Пресс состоит из двух основных цилиндров и камер. В меньшей ёмкости увеличивается давление жидкости и происходит её передача в рабочую ёмкость с большим размером.

Что понадобится для создания пресса своими руками

Перед тем как своими руками сделать прессующее устройство, придется определиться с необходимыми инструментами и материалами.

Материалы

Для создания прессовой конструкции приобретают следующие материалы:

  • Швеллер. Специалисты советуют покупать изделия высотой около 14 см и шириной 6 см.
  • Трубы. Для создания пресса используются трубки размером не меньше 4 х 4 сантиметра. Подходят изделия с прямоугольным и круглым сечением.
  • Металлические уголки. Компоненты используют при создании каркаса основной рамы. Также они пригодятся при сборке транспортного столика. Длина и ширина каждого железного уголка должна составлять пять сантиметров.
  • Стальные листы. Устанавливаются, чтобы выровнять возможные неровности на поверхности. Для изготовления пресса используются листы из стали толщиной 7-8 мм.
  • Стальные пластины. Применяют для дополнительного укрепления конструкции. В таком случае ставятся плотные пластины толщиной около сантиметра.
  • Часть трубы длиной 10-15 сантиметров. Устанавливают для соединения домкратного штока.

Инструменты

Чтобы своими руками собрать гидравлический пресс, заранее заготавливают специальные инструменты. К ним относят:

  • резьбовую вилку;
  • болгарку для разрезки металлических изделий;
  • уровень;
  • рулетку;
  • электрическую дрель;
  • слесарную ножовку;
  • электроды со сварочным аппаратом для соединения металлических компонентов.

Схема пресса

Чертеж пресса для сайлентблоков, сделанного своими руками

Прежде чем приобретать сам гидравлический домкрат, чтобы сделать пресс для запрессовки различных сайлентблоков или подшипников, выберите подходящую схему устройства.

Есть два отличных варианта для гидравлического пресса:

  • Гидродомкрат монтируют на основание рабочей станины пресса и давит вверх;
  • Домкрат устанавливается сверху станины. Устройство создает давление, но в этом случае вниз.

Большинство домашних мастеров отдают предпочтение первому варианту пресса. Второй тип схемы актуален для некоторых слесарных работ.

Помните, что иногда конструкция некоторых гидравлических домкратов не позволяет устанавливать вверх ногами. Потому перед выбором убедитесь в этом.

Особенности конструкции пресса

Гидравлический пресс имеет несколько важных особенностей конструкции, которые учитываются в процессе создания чертежа и непосредственно во время сборки устройства.

  1. Станина пресса. Представляет собой раму, внутри которой гидравлический домкрат будет осуществлять давление на детали. Потому к станине предъявляются повышенные требования по прочности. Рама должна иметь запас надежности, чтобы шток домкрата мог эффективно давить на деталь, но при этом не деформировать станину. Станина дополнительно служит для создания устойчивости вашей конструкции. Лучше, чтобы станина имела форму платформы.
  2. Высота гидравлического станка напрямую зависит от размера используемого гидродомкрата, необходимого параметра свободного хода штока и высоты сайлентблоков. Не забудьте учесть толщину стола. Согласно первой схеме, озвученной выше, усилие штока домкрата передается на деталь через рабочий стол с подвижной конструкцией. Он устанавливает поверх гидродомкрата на станину. По ней осуществляет движения вверх-вниз. Поддерживается рабочая поверхность направляющими, установленными по бокам.
  3. С двух сторон гидродомкрата пресса располагаются оттягивающие пружины достаточной мощности. Одна проушина цепляется за основание рамы, а другая за подвижный рабочий стол. Функция пружин — сжимать домкрат в его начальное положение при не выдвинутом штоке.
  4. Если рассматривать вторую схему пресса, то здесь упор обрабатываемых сайлентблоков — это основание рамы. Домкрат фиксируется на рабочем подвижном столе станка, который подвешивается на раме с помощью оттягивающих пружин.
  5. На двух предлагаемых схемах пресса под головку штока выполняется гнездо. Его требуется изготовить на узлах сопряжения. В случае с первой схемой — снизу стола, а во второй схеме — сверху рамы. Для этих целей можно использовать отрезок от металлической трубы. Главное, чтобы элемент имел нужный диаметр.

Важный момент при разработке своими руками гидравлического пресса — это возможность регулировки свободного хода у штока устройства. Также нужно регулировать по мере необходимости высоту деталей при их обработке. Для этого можно задействовать такие варианты:

  • Вверху станины самодельного пресса можно разместить привод винтового типа, дополненный штурвалом. При вкручивании винта с плитой уменьшается просвет для обрабатываемых заготовок внутри рамы;
  • Использовать съемный упор для гидравлического пресса, имеющий вид подвижной рабочей поверхности. Ее фиксируют на станине болтами и гайками. Чтобы сделать это, нужно высверлить отверстие с определенным шагом по высоте;
  • Задействовать сменные вставки-подкладки, выполненные из прочного металлопрофиля;
  • Скомбинировать указанные выше варианты.

Как сделать гидравлический пресс для макулатуры своими руками: чертежи

В последние годы объем различной бумажной продукции, которую использует человек в своей жизни и работе, постоянно увеличивается. Выбрасывать ненужные газеты, журналы и прочую макулатуру – не рационально, ведь используя обычный гидравлический пресс, из нее можно сделать брикеты для отопления дома.

Стоимость подобных станков для макулатуры на рынке достаточно высокая. Но каждый, кто умеет работать со сварочным аппаратом, имеет некоторые знания из гидравлики и располагает необходимыми материалами и чертежами, может сделать такое устройство своими руками.

Работа изготовленного собственноручно гидравлического пресса основана на передаче усилия при перекачке той или иной жидкости: масло перекачивается под давлением из цилиндра, воздействуя на поршень. В результате этого и происходит сильное воздействие на макулатуру, в результате чего она спрессовывается.

Любой фирменный или сделанный своими руками пресс состоит из таких основных частей:

  • гидравлический насос или домкрат с гидроцилиндрами;
  • станина и каркас;
  • электродвигатель;

Перед тем как приступать к самостоятельному изготовлению гидравлического пресса, проводят требуемые расчеты, определяются с объемом цилиндров и камеры для загрузки макулатуры, создается схема будущего станка.

При отсутствии технического или инженерного образования сделать это своими руками сложно, поэтому лучше воспользоваться готовыми чертежами.

Разработка основания и опорной платформы

Сам процесс изготовления такого станка начинается с разработки пресс-формы: она представляет собой металлический короб прямоугольной формы, дно и крышка которого – съемные. Размеры такой формы определяют размеры брикетов макулатуры, которые можно будет делать с его помощью. Поэтому ее высоту и ширину каждый определяет своими руками.

Основание и опорная платформа для домкрата или гидронасоса должны быть максимально прочными, поскольку именно на них приходиться получаемое давление при работе пресса.

Чтобы сделать такие части гидравлического пресса, можно использовать обычный металлический профиль прямоугольного или квадратного сечения. Отрезав несколько деталей нужной длины, их прикладывают один к другому боковыми стенками, сваривая с обеих сторон швы сварочным аппаратом.

Из таких же элементов можно сделать и стойки упора, которые нужно приварить к основанию производимого гидравлического станка.

Следующий этап – разработка съемного упора, который будет перемещаться по стойкам, передавая при этом давление от домкрата на обрабатываемый материал. Для этого подойдут отрезки стальной полоски, длина которых должна быть немного меньшей, чем расстояние между стойками. Соединив сваркой такие отрезки, такая самостоятельно сделанная деталь фиксируется для перемещения по стойкам. Для этого используются две стальные пластины, длина которых равна длине упора вместе с шириной стоек. Проделав отверстия в этих пластинах и упоре, при помощи обычных гаек они соединяются между собой так, чтобы пластины располагались по обе стороны стоек.

Последний этап самостоятельной разработки гидравлического пресса – установка домкрата. Мощность такого станка будет зависеть только от мощности используемого домкрата. Для достижения высокой мощности работы аппарата потребуется использование электропривода. В результате этого можно будет прессовать различную макулатуру своими руками, используя получившиеся брикеты как эффективный вид топлива.

Готовый гидравлический пресс

Способы создания

В гаражах и домашних мастерских встречаются прессы нескольких типов:

  • бюджетные модели на базе домкрата от грузового автомобиля с рамой, собранной на болтах;
  • варианты с увеличенным усилием, состоящие из гидравлического цилиндра с питанием от внешнего насоса;
  • модификации на основе гидравлического домкрата с приводом от кустарного кривошипного механизма с электродвигателем.

Без сварки

Для изготовления рамы и подвижной планки используют металлические профили, соединенные болтами. Крепления должны выдерживать усилие, создаваемое домкратом (рекомендуется учесть запас прочности в пределах 15–20%). Для установки пружин обратного хода потребуются рым–болты или металлические уголки с просверленными отверстиями. Для корректного позиционирования деталей применяют шайбы, которые устанавливают между соединяемыми поверхностями.

Для изготовления пресса без сварки используют профили с болтами.

Из гидроцилиндра с выносным насосом

Конструкция отличается установкой гидравлического цилиндра, шток которого обеспечивает перемещение поперечины с пуансоном. Масло нагнетается помпой с ручным либо электрическим приводом, расположенным на раме или установленным на верстаке. Пресс создает повышенное усилие сжатия, которое необходимо учитывать при расчете рамы и выборе стального профиля.

При использовании цилиндра можно собрать пресс с регулируемым положением пуансона. Гидравлический блок устанавливают на небольшой тележке, которая передвигается по верхней поперечине рамы, изготовленной из швеллера. Мастеру необходимо установить ремонтируемый узел на упорный стол и сдвинуть цилиндр влево или вправо. При подаче жидкости усилие на ролики не передается. Для легкого перемещения зазор между металлическими подвижными частями заполняют густой смазкой (например, используемой для нанесения на салазки токарных или фрезерных станков).

Электрогидравлический пресс из бутылочного домкрата

Оборудование отличается применением электрического двигателя переменного тока, ротор которого соединен с кривошипно–шатунным механизмом. При включении привода вращательное движение преобразуется в возвратно–поступательное. Мотор позволяет механизировать процесс нагнетания жидкости в рабочую камеру домкрата, оператор управляет оборудованием с помощью педали, внутри которой находится контактная группа. Человек может визуально контролировать рабочий процесс, корректируя положение детали или пуансона вспомогательными инструментами.

Пресс из бутылочного домкрата отличается применением двигателя переменного тока.

Оборудование для изготовления пеллетов

Главную роль в технологическом процессе играет станок для производства пеллет, он же и самый сложный в изготовлении. Полностью сделать гранулятор своими руками не выйдет, поскольку для изготовления матрицы и катков нужны металлообрабатывающие станки – токарный, фрезерный, сверлильный и шлифовальный. Так что есть 2 варианта: купить готовую пару матрица – катки или заказать ее у мастеров.

Матричную пару на пресс для пеллет следует изготавливать из высокоуглеродистой стали Ст45 или Ст50, а еще лучше легированной марганцем ХВГ либо 65Г. Причем после обработки детали обязательно должны пройти процесс закалки, с тем чтобы достигнуть твердости 58—60 единиц. Чтобы сделать матрицу на гранулятор, надо выдержать все размеры, указанные на схеме:

На вал для катков можно использовать сталь попроще – Ст3, 10 или 20, причем закаливать его не нужно. А вот рабочие части валков надо сделать из указанных выше марок с последующей закалкой, после чего насадить их на вал через подшипники, как это изображено ниже на фото.

Теперь о том, из чего можно собрать корпус и привод для гранулятора самодельных пеллет. Матричную пару надо поместить внутрь цилиндрического корпуса, который делают из листового металла либо трубы внутренним диаметром 200 мм. В отверстие матрицы вставляется вал привода и фиксируется шпонкой, а ниже нужно сделать площадку для готовых пеллет. Схема сборки пеллетного гранулятора подробно показана на видео:

Для вращения вала необходимо взять электродвигатель мощностью не менее 5 кВт, а привод можно собрать из старого автомобильного редуктора от Волги или Москвича с частью заднего моста. С той стороны, где к редуктору должен присоединяться карданный вал, ставится шкив, вращаемый ременной передачей от электродвигателя. Оба агрегата крепятся к одной раме, как об этом рассказано на видео:

Примечание. В данной конструкции пресса для изготовления пеллет своими руками вал вращает матрицу, а катки остаются неподвижными. Шкивы надо подобрать так, чтобы скорость ее вращения составляла не более 250 об/мин.

Самодельная дробилка

Хорошо, когда есть возможность получать для прессования пеллет хорошие мелкие отходы древесины с какого-нибудь производства. Если же в этих отходах есть мелкие ветки или горбыли, то для их измельчения понадобится дополнительное оборудование – дробилка. Самодельных конструкций существует немало, но большинство из них рубят дерево на слишком крупные щепки, из которых невозможно изготавливать пеллеты в домашних условиях.

Вашему вниманию предлагается простая дробилка древесных отходов, сделанная из 3 десятков дисковых пил для циркулярного станка, имеющих твердосплавные напайки. Крепятся все пилы на одном валу таким образом, чтобы между зубьями каждой последующей немного смещались относительно предыдущей. На тот же вал ставится шкив и 2 подшипника по краям, после чего вся конструкция закрепляется на раме из уголков или труб.

Как вы понимаете, производительность агрегата невысокая, зато такая дробилка древесных отходов позволит получать опилки, пригодные к производству пеллет. Если у вас в хозяйстве имеется циркулярная пила, то измельчитель можно приспособить на ее станину, как это сделано на фото:

Сушилка для опилок

Чтобы древесные пеллеты, сделанные своими руками, не рассыпались на выходе из матрицы гранулятора, надо обеспечить минимальную влажность сырья. В промышленности это происходит в различных сушильных камерах. В домашних же условиях мастера-умельцы приспособились собирать сушилки для опилок барабанного типа, так как их конструкция наиболее простая, что и показано на схеме:

Несколько железных бочек, сваренных одна с другой, устанавливаются на раме с небольшим наклоном в одну сторону. Изнутри к стенкам бочек приваривают лопасти для перемешивания сырья. С одной стороны внутрь такого импровизированного барабана подают горячий воздух газовой или электрической тепловой пушкой. Вращение барабана производится электродвигателем через редуктор или понижающую ременную передачу.

Профессиональный пресс из гидравлического домкрата своими руками

Версия с гидронасосом

В конструкциях промышленного производства, разделенные гидроцилиндр и гидронасос, соединены между собой подводящей трубкой. Это удобно, поскольку делает конструкцию компактной, и пользоваться ручной системой подкачки давления сподручнее.

Можно изготовить самодельный пресс аналогичной конструкции, причем с использованием буквально металлолома.

Материал фактически валялся под ногами – по пути на пункт приема металлолома.

Тем не менее, получилась достаточно прочная рама, или станина. Сварена конструкция с применением самодельного сварочного аппарата.

Кроме болгарки – никаких дополнительных приспособлений не потребовалось. Верхняя и нижняя платформы выполнены в виде лестничной рамы, и могут вертикально перемещаться по станине.

Это сделано для возможности обрабатывать детали различного размера. На нижней платформе устанавливается подиум с квадратным отверстием посредине.

Подиум состоит из двух половинок, так что можно регулировать размер отверстия для съема подшипников или сайлентблоков.

Изюминкой конструкции является самодельный гидронасос. Он изготовлен из старого гидравлического домкрата. Для этого рабочий поршень распилен болгаркой на 2 половинки.

Нижняя часть осталась в корпусе домкрата, сверху на нее приварен переходник для маслопровода высокого давления. После сборки корпуса домкрата мы получаем гидронасос с усилием 10 тонн.

Верхняя часть рабочего цилиндра вместе со штоком установлена вверх ногами на платформу, и к ней приварен аналогичный переходник для маслопровода.

Обе части гидросистемы соединены между собой маслопроводом высокого давления, который снят со списанного на металлолом автокрана. Диапазон движения штока дополнительно можно отрегулировать, применив винт, входящий в шток.

Конструкция готова. Затраты практически нулевые (электроэнергия на сварку, пара сточенных дисков для болгарки и банка краски). Домкрат в стоимость не входил – ибо приобретен в незапамятные времена и все равно валялся в гараже без дела.

Единственный недостаток конструкции – невозможность использования домкрата, как отдельного инструмента.

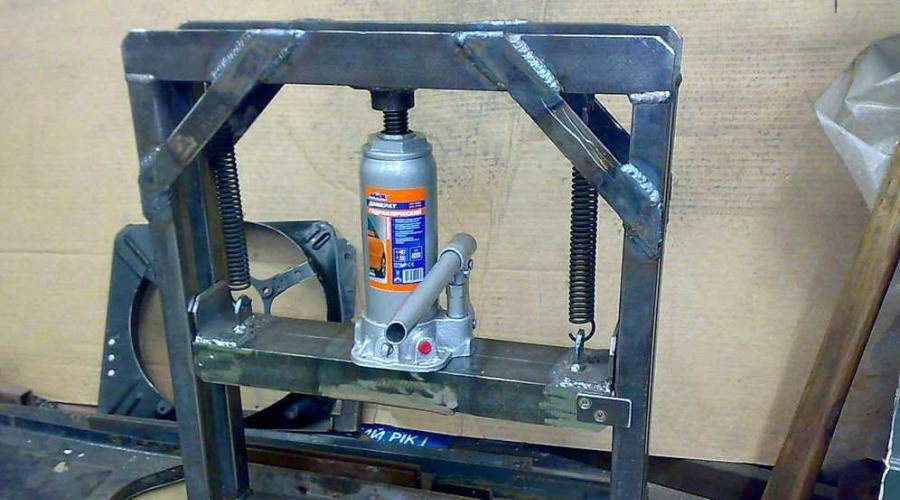

Классическая конструкция

Если бутылочный домкрат нужен сам по себе – надо предусмотреть его легкий демонтаж. Конструкция выполнена по классической схеме – движение платформы сверху вниз.

Для изготовления понадобятся:

  1. Собственно домкрат.
  2. Швеллер.
  3. Стальной лист 4-5 мм толщиной.
  4. Две стальные пружины.

Рама сварена из мощного швеллера толщиной 5 мм. Углы усилены косынками и тягами из стального листа аналогичной толщины.

Точки приложения максимального давления должны быть усилены. Для этого можно наварить пятки из стального листа. Они устанавливаются на верхней платформе и подвижном элементе.

Кроме того, на подвижном элементе целесообразно установить ограничители, удерживающие домкрат от выскальзывания.

Подвижный элемент подвешивается на пружинах. На торцах привариваются направляющие флажки, препятствующие уводу платформы от движения по вертикали.

Конструкция готова. В любой момент домкрат можно снять и использовать отдельно от пресса. При наличии набора приспособлений (втулок, матриц, форм) можно производить любые работы – от изготовления сувенирных монет до использования конструкции в качестве трубогиба.

Однако, самое популярное применение конструкции – съемник подшипников и сайтентблоков при обслуживании автомобиля.

Конструкцию можно усовершенствовать, добавив регулируемые тяги съемника. Для этого на верхнюю платформу надевается П-образная конструкция из стального уголка и толстых резьбовых шпилек.

Снизу, на шпильки накручиваются удлиненные гайки с наваренными Г-образными зацепами.

В качестве упорного штока при выдавливании вала из подшипника или сайлентблока из проушины – можно использовать хвостовик от карданного вала или полуось подходящего диаметра. Такое приспособление легко найти на авторазборке.

Конструкция собирается за 5 минут, и пресс превращается в мощный съемник. Можете вспомнить, сколько стоит замена сайлентблоков, и посчитать экономию.

На иллюстрации слева – демонтаж подшипника при помощи съемника, справа – запрессовка подшипника прессом без дополнительных приспособлений.

Изготовление пресса с дополнительными настройками

Вариаций самодельных гидропрессов может быть множество.

В некоторых случаях при использовании пресса появляется необходимость в сокращении длины свободного хода штока домкрата. Для этой цели требуется уменьшить расстояние между съемным и нижним упорами.

Уменьшение расстояния достигается путем монтажа дополнительного, переходного профиля, имеющего квадратное сечение. Длина профиля равна расстоянию между боковыми стойками агрегата.

Второй способ регулирования предусматривает создание дополнительного упора в нижней части агрегата. Для его монтажа в боковых стойках рамы на требуемой высоте высверливаются отверстия напротив друг друга. Перемещаемый упор закрепляется на этой высоте при помощи использования болтового крепления.

При необходимости уменьшения расстояния между упорами пресса можно воспользоваться различными подкладками и наковальнями. Использование каждого из способов в отдельности или комплексно позволяет существенно снизить время, затрачиваемое на подведение перемещаемого упора к обрабатываемой заготовке, что ускоряет в значительной мере осуществление рабочих операций.

Хорошая работа агрегата обеспечивается качественной работой домкрата. По этой причине за этим узлом пресса рекомендуется проводить постоянный уход, заключающийся в проверке работоспособности, очистке и прокачке устройства. Помимо этого, при эксплуатации нежелательно допускать возникновения протечек рабочей жидкости.

Довольно часто в быту возникает необходимость выполнить всевозможные ремонтные работы или утилизировать отходы, в процессе чего не обойтись без гидравлического пресса. Гидравлический пресс своими руками можно изготовить, руководствуясь правилами проведения работ, представленными ниже.

Из чего собирать пресс?

Каких-либо специальных инструментов для сборки пресса не понадобиться. Единственные сложности для новичка могут возникнуть с использованием сварочного аппарата. Начинающим мастерам рекомендуется тренироваться на агрегатах инверторного типа – они наиболее просты в освоении. При желании сварочные работы можно поручить квалифицированному мастеру.

Инструменты для сборки самодельного пресса

  1. Аппарат для сварки и электроды.
  2. Болгарка с диском по металлу. При отсутствии болгарки можно использовать слесарную ножовку, но с ней производить резку дольше и труднее.
  3. Электродрель.
  4. Шуруповерт.
  5. Уровень.
  6. Измерительная рулетка.

Главным силовым агрегатом рассматриваемой установки является гидравлический домкрат. Ранее упоминалась необходимость использования оттягивающих пружин. Можете взять дверные пружины, пружины от передних кресел машины и любые другие, подходящие под заданные требования.

Домкрат гидравлический

Если вы будете фиксировать домкрат в нижнем положении, для устройства оттягивающего приспособления можете использовать специальный грибок моста – он попросту надевается на шток, после чего выполняется крепление пружин к основанию рамы и непосредственно к грибку. Грибок моста должен быть со сдвинутыми шлицами.

Размеры и необходимый объем металлопроката подбирайте в соответствии со своим чертежом гидравлического пресса.

Металлопрокат для сборки самодельного пресса

  1. Швеллер. Покупайте изделие не ниже №8.

    Швеллер

  2. Труба не менее 4х4 см. Подходят изделия и круглого, и прямоугольного сечения.

    Труба

  3. Уголок. Будет применяться при сборке основания рамы, передвижного стола, сменного упора. Подходят уголки не менее 5х5 см.
  4. Листовая сталь толщиной не менее 8 мм. Может и не понадобиться. Нужна для выравнивания поверхности при наличии разного рода неровностей.
  5. Полоса стали толщиной 1 см. Из нее вы сделаете ребра жесткости для укрепления станины, а также направляющие.
  6. Отрезок трубы. По длине будет достаточно порядка 10 мм. Диаметр подбирайте индивидуально в соответствии с размерами головки штока выбранного домкрата.
