Маленький кристалл с большими возможностями: характеристики светодиодов

Основные качества TVS-диодов

  • Способность стабильно функционировать в условиях обратного напряжения;
  • Обратные токи должны быть на самом деле минимальны, чтобы никак не влиять на функциональность прибора в целом.
  • Скорость реакции на быстрое критическое воздействие должна находиться на минимально возможном уровне.
  • Максимально возможный показатель по уровню рассеиваемой мощности.

Но, в качестве итога, необходимо признать, что выполнение одного условия зачастую влечёт за собой нарушение другого.

Помимо этого, TVS-диод в принципе нельзя отнести к числу идеальных защитных ограничителей. Так, например, защитные диоды супрессоры в положении «выключено» можно характеризовать достаточно большими обратными токами. Далее, вызывает неодобрение резкость при смене режимов. Наибольшей же проблемой считается то, что в ограничивающем режиме уровень напряжения находится в прямой зависимости от силы тока.

Необходимо помнить, что все даваемые производителем характеристики диода являются таковыми только в конкретных температурных условиях. При более высоких температурах допустимая пиковая мощность и токи уменьшатся.

Впрочем, несмотря даже на такие недостатки, диодные предохранители всё-таки оказываются лучше приборов, устройств и элементов с аналогичным назначением.

Разновидности белого цвета

Чаще всего в быту, для декораций и освещения используются белые светодиоды, характеристики которых зависят от их тона.

Теплый белый свет: его цветовая температура составляет 2700 К, и он отличается небольшим желтоватым оттенком, похожим на пламя, которое излучает свеча. Именно такой оттенок характерен для ламп накаливания, он успокаивает и расслабляет

Важно отметить, что использование матового или прозрачного плафона будет менять оттенок на более мягкий либо насыщенный. Этот вид света не основной, но он прекрасно подойдет для дополнительного и декоративного освещения, будет идеальным для установки в спальнях

Благодаря ему можно создать в помещении гармонию и домашнее тепло.

Натуральный белый свет: его цветовая температура составляет 4200 К, он является самым популярным и чаще всего используемым. Подходит для применения в качестве основного источника освещения помещений как коммерческого характера, так и бытового. Можно использовать для всех типов поверхностей, таких как кухонная столешница либо рабочий стол в кабинете. Как и теплый свет, натуральный имеет несколько оттенков. Светильники и лампы с матовым рассеиванием будут иметь совсем другой спектр насыщенности, чем приборы с прозрачной колбой. Он способствует получению более точного и направленного света, нежели матовый, через который излучаются мягкие блики ненавязчивого оттенка.

Холодный белый свет: его цветовая температура составляет 6000 К. Имеет своеобразный голубоватый оттенок. Этот тон является очень ярким и чаще всего используется для офисов, а также как локальное освещение. Достаточно широкое распространение получил на парковках, в подъездах, на придомовой территории, а также в парках, алеях и скверах. Часто устанавливается для подсветки уличных реклам, коммерческих вывесок и прочего.

Типы диодов

Основное разделение диодов происходит по их виду. Различают три категории: материал изготовления, площадь p-n перехода и назначение.

Материал

Для производства диодов используют один из четырех исходных полупроводников:

  • германий – в маломощных и прецизионных цепях, имеет больший коэффициент передачи;
  • кремний – недорогие и долговечные, устойчивы к воздействию температуры, но обладают меньшей проводимостью;
  • арсенид галлия – дороже и сложнее кремниевых, высокая радиационная стойкость;
  • фосфид индия – в светодиодах и для работы на сверхвысоких частотах.

Каждому материалу в разных системах соответствует своя буква или цифра, которую указывают в начале.

Площадь перехода

Есть два варианта конструкционного размещения катода и анода:

  1. Точечный диод. Один из электродов в виде узкой иглы вплавляется в кристалл, образуя p-n границу. Она имеет малую площадь, как следствие – высокая рабочая частота. Они почти вышли из применения по причине низкой прочности, уязвимости к перегрузкам и низкому максимальному току.
  2. Плоскостный диод. Область перехода больше – контакт проходит по площади пластинки полупроводника, соединяемой с кристаллом. Отличаются большей емкостью, низким уровнем помех, малым падением напряжения. Пример – диод Шоттки.

В современной маркировке разделение практически не встречается – плоскостные диоды постепенно вытесняют точечные.

Подтип

Следующее обозначение зависит от назначения прибора. Существует классификация диодов, применяемых в разных областях: туннельные, лазерные, варикапы, стабилитроны. Внутри подтипа также есть разделение – уже по техническим параметрам:

  • рабочая частота;
  • время восстановления;
  • прямой и обратный ток;
  • допустимые значения обратного и прямого напряжения;
  • температурный режим.

Получается большое количество возможных сочетаний, отсюда – сложность создания единой системы маркировки.

Какие бывают светодиоды

Рассмотрим классификацию приборов LED в зависимости от их назначения, и технических характеристик.

Свойства и параметры индикаторных моделей

Индикаторные светодиоды могут иметь диаметр: 3, 5, 10 или 8 мм. Их напряжение варьируется от 2,5 до 5 Вольт. При этом они потребляют электрического тока от 10 до 25 миллиампер. Средняя яркость такого диода – всего от 100 до 1000 милликанделл. Данные приборы обладают круглыми или прямоугольными линзами.

Осветительные диоды

Активнее всего диоды применяются в освещении. Осветительные диоды изготавливаются, путем покрытия синего светодиода слоем люминофора. Светодиоды COB представляют собой подложку с расположенными на ней полупроводниками. Кристаллы при этом залиты люминофором нужных цветов. Плотность размещенных кристаллов обеспечивает повышенную яркость излучаемого света.

Проверка целостности защитного диода

Проверка на целостность защитного, как и выпрямительного (в том числе силового), диода осуществляется мультиметром (как вариант, можно применить омметр). Использовать прибор с этой целью можно только в режиме прозвонки.

Рис 3 Проверка защитного диода

Когда мультиметр готов, необходимо щупами соединить его с выводами супрессора (положительный-красный с анодом, отрицательный-чёрный с катодом). Когда это будет сделано, на дисплее тестирующего устройства высветится число обозначающее пороговое напряжение проверяемого диодного предохранителя. При смене полярности подключения должна высветиться бесконечная величина сопротивления. Если всё так и вышло, то элемент исправен.

В случае выявления утечки во время смены полюсов, можно говорить о дисфункциональности элемента и необходимости его замены. Аналогично можно проверить защитный диод автомобильного генератора.

Параметры по току и напряжению

Промышленно выпускается несколько вариантов приборов SMD2835 с разными параметрами по мощности: 0,09 Вт – рабочий ток 25 мА; 0,2 Вт – 60 мА; 0,5 Вт – 0,15 А и 1 Вт – 0,3 А.

Высокие электрические и световые характеристики получены постепенными улучшениями светодиода массового производства SMD3528 – одного из первых в группе сверхъярких, но имеющих традиционные габариты.

В конструкции были проведены такие изменения:

  • увеличена площадь желтого люминофора, который преобразует синий свет полупроводникового светоизлучающего кристалла в белый, т.е. круг диаметром 2,4 мм и площадью 4,5 кв.мм преобразовали в прямоугольник, имеющий площадь 9,18 кв.мм;
  • высоту корпуса уменьшили с 1,95 мм до 0,8 мм;
  • увеличили номинальный рабочий ток с 20 мА до 60 мА и более;
  • расширили площадь контактов на днище корпуса для пайки и отведения тепла с 2,32 кв.мм до 2 х 1,8, т.е. до 3,6 кв.мм.

Это позволило увеличить световой поток СМД2835 в 2,5-3 раза по сравнению с СМД3528.

Как изготовить линейный светодиодный драйвер своими руками?

Имея готовые микросхемы, собрать драйвер для светодиодов может любой новичок-радиолюбитель. Для этой работы надо уметь две вещи – читать электрические принципиальные схемы и владеть паяльником.

Например, собрать токовый стабилизатор для светодиодов на 3 Вт можно с помощью микросхемы PowTech – PT4115 (Китай). Преобразователь, созданный на основе этой микросхемы, имеет минимум элементов и высокую эффективность.

Простейший токовый преобразователь собирают даже из зарядки от телефона. Далее представлена инструкция по сборке драйвера для трёх светодиодов мощностью по 1 Вт.

Для работы вам понадобится:

  • Старая зарядка от мобильного телефона. Например, от «Самсунга» – они надёжнее. Параметры устройства – 5 В и 700 мА.
  • Подстроечный резистор сопротивлением 10 кОм.
  • Три светодиодных элемента мощностью по 1 Вт.
  • Шнур с вилкой.

Как собрать драйвер:

  1. Разберите зарядку, стараясь не повредить её элементы.
  2. С помощью паяльника выпаивайте резистор на входе сопротивлением 5 кОм. Вместо него поставьте резистор с регулировкой.
  3. Определите выход для нагрузки и полярности, чтобы правильно припаять светодиоды. Их заранее собирают в последовательную цепь.
  4. Отпаяйте контакты от шнура и поставьте туда провод с вилкой. Прежде чем проверить, работает ли стабилизатор, убедитесь, что всё подключено правильно. Если допустите ошибку, может быть короткое замыкание.
  5. С помощью подстроечного резистора отрегулируйте ток так, чтобы светодиоды засветились.
  6. Если светоизлучающие элементы горят, проверьте при помощи тестера напряжение, ток, мощность.

Если светодиоды горят, нет искрения или дыма, сборка прошла хорошо – ваша самоделка готова.

Применение правильно подобранного драйвера является важным условием качественной и долгосрочной работы светодиодных источников питания. Самый надёжный вариант – покупка фирменного устройства вместе со светодиодными светильниками. Если вы разбираетесь в схемах и «дружите» с паяльником, всегда сможете собрать подходящий драйвер для LED-элементов.

Описание детали

Внешне электронный компонент ничем не отличается от обыкновенного диода. Его миниатюрный корпус DO-201AD имеет форму цилиндра. Он изготовлен из жаростойкого чёрного пластика. По бокам – два медных вывода, называемых анодом и катодом. Они необходимы для фиксации 1N5822 на печатной плате и связи детали с другими элементами схемы. Выводы покрыты тонким слоем припоя. Если деталь новая, то они имеют характерный серебристый блеск. После установки диода на нужное место ножки укорачиваются до минимального размера.

Рассматриваемая деталь относится к категории так называемых диодов с барьером Шоттки. Их основное отличие от обыкновенных полупроводниковых выпрямителей, на подобие 1N4007, – это низкое падение напряжения при включении в прямом направлении. Оно составляет 0,2-0,4 В против типичного для обычных кремневых диодов 0,6-0,7 В.

Такая особенность позволяет использовать диод Шоттки 1N5822 в схемах с более высокими токами. Ведь, чем ниже падение напряжения на диоде, тем меньше рассеиваемая на нём мощность. Отсюда следует другое достоинство этой категории выпрямителей. На их кристалле выделяется малое количество теплоты, поэтому корпус детали имеет меньшие габариты, и в некоторых случаях можно избежать применения радиаторов или принудительного охлаждения.

Дополнительная информация. Включив два диода параллельно, можно добиться ещё меньшего падения напряжения. Это, в свою очередь, удвоит максимально допустимый ток через такую сборку. Такое решение часто применяется производителями электроники. Также выпускаются детали, которые уже содержат два включенных параллельно диода в одном корпусе.

Ещё одна особенность диодов Шоттки, в т.ч. и 1N5822, вытекает из его строения. В данной детали привычный электроннодырочный p-n переход заменён структурой металл-полупроводник. Такое строение позволило существенно снизить входную паразитную ёмкость элемента и, как следствие, использовать его в более высокочастотных схемах.

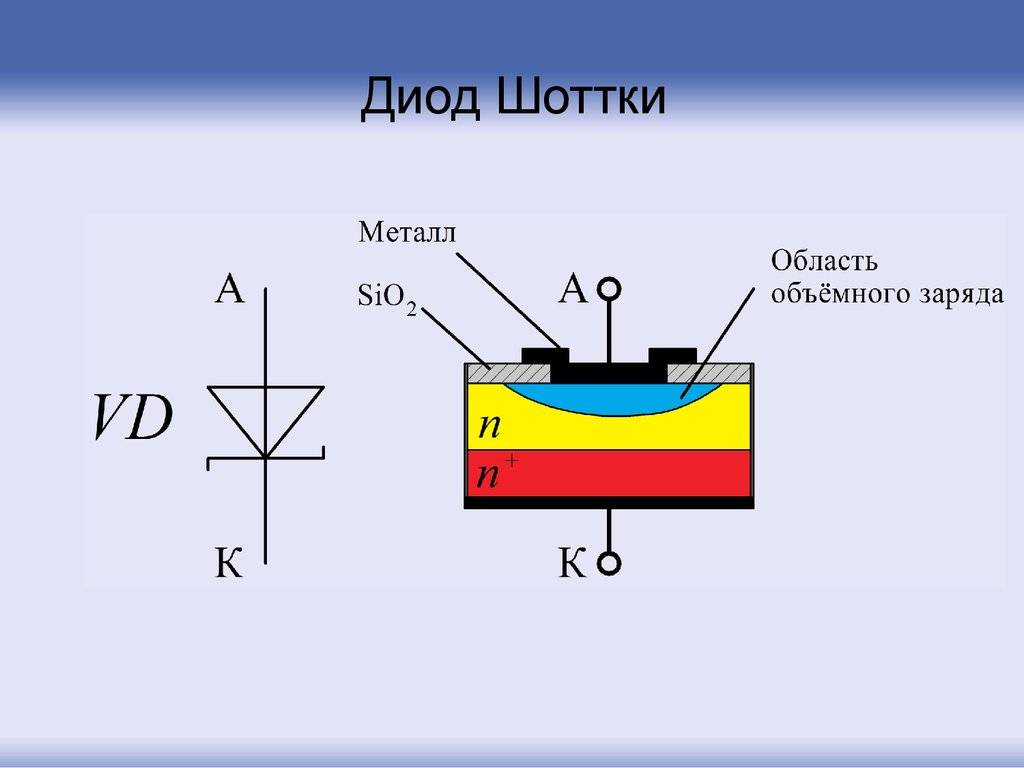

Строение диода Шоттки

Достоинства

Маленькие размеры и необходимость меньшего количества отверстий означают, что их быстрее и легче сделать.
Важно отметить, что такие светодиоды имеют гораздо больший угол рассеивания света, чем обычные светодиоды. Он обычно составляет 120, а не 60 или 45 градусов

Причина этого заключается в том, что они не полагаются на эпоксидное покрытие, которое фокусирует их свет.
Более широкий угол распространения света является менее направленным. Это делает его лучше для разных целей, включая точечное, прожекторное и общее освещение.
Регулировка яркости. Многие модели имеют функцию диммирования (затемнения). Это можно осуществить либо широтно-импульсной модуляцией, либо просто уменьшив прямой ток.
Прочность. Сверхъяркие диоды изготавливаются на основе твёрдых компонентов. Их трудно повредить внешним ударом, в отличие от классических ламп накаливания.

Преимущества светодиодного освещения

Будучи относительно новой технологией, светодиоды в большинстве случаев лучше многих источников освещения по качеству света, энергооэффективности, экологичности и рентабельности. Характеристики светодиодов превосходят параметры ламп высокого накаливания практически во всех областях применения, но такое освещение еще не может решить всех поставленных задач. Диоды белого оттенка уже прекрасно зарекомендовали себя как альтернатива люминесцентным трубчатым и лампам высокого давления. Но еще должно пройти небольшое количество времени, пока такие технологии начнут использовать в системе общественного пользования.

Маркировка импульсных диодов

На корпусе диода обычно указывают материал полупроводника, из которого он изготовлен (буква или цифра), тип (буква), назначение или электрические свойства прибора (цифра), букву, соответствующую разновидности прибора, и дату изготовления, а также его условное обозначение.

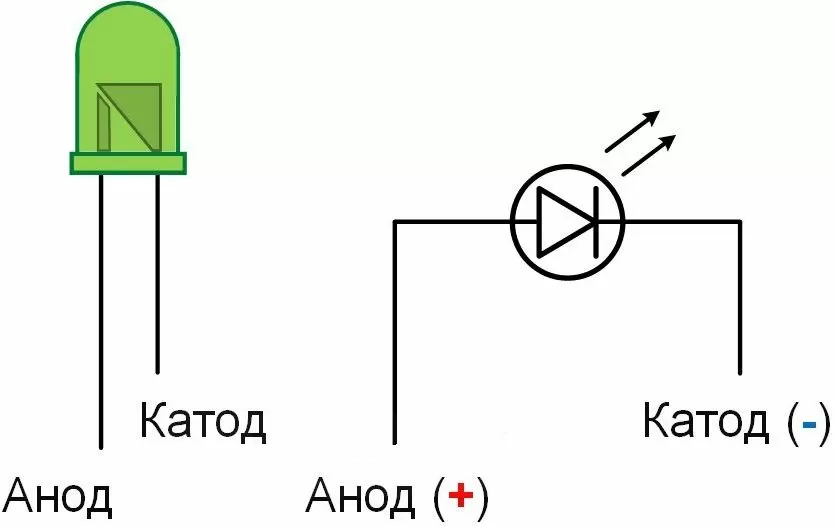

Условное обозначение диода ( анод и катод ) указывает, как нужно подключать диод на платах устройств. Диод имеет два вывода, один из которых катод (минус), а другой — анод (плюс).

Условное графическое изображение на корпусе диода наносится в виде стрелки, указывающей прямое направление, если стрелки нет, то ставится знак «+».

На плоских выводах некоторых диодов прямо выштамповано условное обозначение диода и его тип. При нанесении цветового кода, цветную метку, точку или полоску наносят ближе к аноду .

Для некоторых типов диодов используется цветная маркировка в виде точек и полосок .

Типовая классификация

К типам светодиодов можно отнести:

  • одиночные светодиоды на одном кристалле большой мощности (COB-матрице);
  • пары светодиодов в одном корпусе – индикаторные диоды, мигающие попеременно двумя цветами, например, красным и желтым;
  • тройки или триады излучателей трех основных цветов – красного, зеленого и синего или RGB: Red – Красный, Green – Зеленый, Blue – Синий.

Трехкристальный светодиод в SMD-корпусе для монтажа на поверхности печатной платы.

Если в трехкристальном светодиоде кристаллы одного цвета свечения – имеем сверхъяркий светодиод. При разных цветах света кристалла получаем RGB-триаду или многоцветный управляемый светоизлучающий прибор.

SMD – аббревиатура от английского словосочетания Surface Mounted Device, устройство поверхностного монтажа. Используется для автоматизации размещения и пайки электронных компонентов на печатных платах, в т.ч. и светодиодов. Применяют в лентах, линейках, модулях и обычных печатных платах.

К основным цветам относится и пара цветов YB – Yellow, желтый и Blue, синий. Есть и другие комбинации цветов, дающих после смешивания белый цвет.

Мощные светодиоды на основе COB-матриц

У крупных моделей в углах корпуса имеются отверстия для крепления. Модели небольших размеров крепятся пайкой на печатную плату.

В дополнение к обычным характеристикам светодиодов у мощных моделей добавляются несколько дополнительных параметров:

  • номинальная мощность, Вт;
  • размер чипа, мм;
  • номинальный рабочий ток кристалла или матрицы;
  • срок службы, связанный со стандартами L 70, L80 и др.

Маломощные светодиоды

По величине потребляемой мощности – это светодиоды от 0,05 до 0,5 Вт, рабочий ток – 20-60 мА (средней мощности – 0,5-3 Вт, ток 0,1-0,7 А, большой – более 3 Вт, ток 1 А и более).

Конструктивно к маломощным светодиодам относятся несколько групп LED-излучателей света:

  • светодиоды в корпусах SMD обычные и сверхъяркие;
  • диоды типа DIP в цилиндрических корпусах – для монтажа в отверстия печатных плат;
  • в корпусах типа «пиранья» – для монтажа в отверстия.

Маломощные светодиоды в разных корпусах.

На картинке светодиоды сверху вниз:

  1. В цилиндрических корпусах типа DIP – с гибкими проволочными выводами для пайки в отверстия платы.
  2. В корпусах типа «пиранья», они же Superflux, пайка в отверстия.
  3. В корпусах с планарными выводами для монтажа на контактные площадки одно- и двухсторонних печатных плат или в «колодцы» многослойных плат.

Особенности

Сегодня SMD 2835 можно позиционировать как планарный светодиод, в корпусе которого скрыты лучшие качества, взятые от предыдущих модификаций:

  1. Ширина и длина светодиода полностью совпадает с размером SMD 3528. Это упрощает производителям светодиодных лент задачу по наладке производственного оборудования. При этом высота элемента уменьшена до 0,8 мм, что снижает затраты на его производство и расширяет область его использования.
  2. По электрическим и оптическим параметрам у SMD LED 2835 много общего со светодиодом SMD 5730 мощностью 0,5 Вт. Учитывая, что площадь излучения SMD 2835 меньше в 1,7 раза, он обладает такой же светоотдачей что и SMD 5730, а значит, лучше подходит для конструирования высокоэффективных светодиодных светильников.
  3. Форм-фактор во многом напоминает ещё один прогрессивный светодиод SMD 3014. Излучающая поверхность имеет форму прямоугольника и полностью покрыта люминофором. Корпус выполнен из термостойкого компаунда белого цвета с небольшим срезом в одном углу, указывающим на катод. В отличие от SMD 5630 и SMD 5730 функцию теплоотводящей подложки выполняют анод и катод. Теперь их выводы размещаются не только с торцов, но и на нижней части корпуса. Эту конструктивную особенность нельзя игнорировать при сборке светодиодного светильника своими руками.

Диоды иностранных производителей

Похожий принцип с некоторыми отличиями используется в системе маркировки диодов импортного образца. Отличают три стандарта:

  1. JEDEC – американский. Каждый диод представлен в виде набора обозначений в виде 1NXY, где X – это серийный номер, а Y – модификация. Первые два символа есть у всех приборов, поэтому в цветовой маркировке их не учитывают. Каждой цифре или литере соответствует свой цвет, согласно таблице.
  2. PRO-ELECTRON – европейский. Две буквы в начале – материал и подкатегория диода. Серийный номер может иметь вид значения от 100 до 999 (бытовые приборы) либо с добавлением литер (Z10-A99), подразумевающих промышленное применение. Каждое из значений кодируется в цветовой элемент.
  3. JIS – японский. Заметно отличается от предыдущих – в начале указывается функциональный тип: фотодиод, обычный диод, транзистор или тиристор. Затем идет S – обозначение полупроводника; следующая литера – тип прибора внутри категории, затем серийный номер и буква модификации (одна или две).

Запомнить все сочетания практически невозможно. Если усвоить хотя бы основные соответствия, разобраться в назначении диода удастся гораздо быстрее.

Обозначение и расшифровка диодов

Обозначение выпрямительного диода на схеме согласно “ГОСТ 2.730-73 ЕСКД. Обозначения условные графические в схемах. Приборы полупроводниковые”. В приложении данного ГОСТа указаны размеры в модульной сетке. Выглядит это следующим образом:

Существуют различные варианты обозначения диодов.

Согласно ОСТ 11366.919-81 следующее буквенно-цифровое обозначение:

  • 1) первая буква или цифра указывает на материал:
    • 1 (Г) — германий Ge
    • 2 (К) — кремний Si
    • 3 (А) — галлий Ga
    • 4 (И) — индий In
  • 2) Вторая буква — это подкласс полупроводникового прибора. Для нашего случая — это буква Д.
  • 3) Третья цифра — функционал элемента в зависимости от класса (диоды, варикапы, стабилитроны и др.).

Например, для выпрямительных диодов (Д):

101…199 — диоды малой мощности с постоянным или средним значением прямого тока менее 0,3А.

201…299 — диоды средней мощности с постоянным или средним значением прямого тока от 0,3 до 10А.

Также существуют диоды большой мощности с током более 10А. Отвод тепла у диодов малой мощности осуществляется через корпус, у диодов средней и большой мощности через теплоотводящие радиаторы.

До 1982 года была другая классификация:

  • первая Д — характеризовала весь класс диодов
  • далее шел цифровой код:
  • от 1 до 100 — для точечных германиевых диодов
  • от 101 до 200 — для точечных кремниевых диодов
  • от 201 до 300 — для плоскостных кремниевых диодов
  • от 301 до 400 — для плоскостных германиевых диодов
  • от 401 до 500 — для смесительных СВЧ детекторов
  • от 501 до 600 — для умножительных диодов
  • от 601 до 700 — для видеодетекторов
  • от 701 до 749 — для параметрических германиевых диодов
  • от 750 до 800 — для параметрических кремниевых диодов
  • от 801 до 900 — для стабилитронов
  • от 901 до 950 — для варикапов
  • от 951 до 1000 — для туннельных диодов
  • от 1001 до 1100 — для выпрямительных столбов

третья цифра — разновидность групп однотипных приборов

Система JEDEC (США)

  • первая цифра — число p-n переходов (1 — диод; 2 — транзистор; 3 — тиристор)
  • далее N (типа номер) и серийный номер
  • после может идти пару цифр про номиналы и отдельные характеристики диода

Система Pro Electron (Европа)

По данной системе приборы делятся на промышленные и бытовые. Бытовые кодируются двумя буквами и тремя цифрами от 100 до 999. У промышленных приборов будет идти три буквы и две цифры от 10 до 99. Для диодов:

  • 1) первая буква:
  • A — германий Ge
  • B — кремний Si
  • C — галлий Ga
  • R — другие полупроводники

2) Вторая буква — это буква A, указывающая на маломощные импульсные и универсальные диоды.
3) Третья буква отвечает за принадлежность элемента к сфере специального применения (промышленность, военная). “Z”, “Y”, “X” или “W”.
4) Четвертая — это 2х, 3х или 4х-значный серийный номер прибора.
5) Дополнительный код — в нем для выпрямительных диодов указывается максимальная амплитуда обратного напряжения.

Система JIS (Япония)

Применяется в странах Азии и тихоокеанского региона.

  • первая цифра — число переходов (0 — фототранзистор, фотодиод; 1 — диод; 2 — транзистор; 3 — тиристор)
  • затем буква S (semiconductors) — полупроводниковые
  • затем буква, отвечающая за тип прибора:
    • A — ВЧ транзисторы p-n-p
    • B — НЧ транзисторы p-n-p
    • С — ВЧ транзисторы n-p-n
    • D — НЧ транзисторы n-p-n
    • E — диоды
    • F — тиристоры
    • G — диоды Ганна
    • H — однопереходные транзисторы
    • J — полевые транзисторы с p-каналом
    • K — полевые транзисторы с n-каналом
    • M — симметричные тиристоры
    • Q — светоизлучающие диоды
    • R — выпрямительные диоды
    • S — малосигнальные диоды
    • T — лавинные диоды
    • V — варикапы, p-i-n диоды, диоды с накоплением заряда
    • Z — стабилитроны, стабисторы, ограничители

В нашем случае будет буква R.

Рег. номер прибора
Модификация прибора
Далее может идти индекс, описывающий специальные свойства

Существуют и специальные обозначения от фирм-изготовителей, которые отличаются от приведенных выше.

Проверка фотодиода мультиметром

Рассмотрим, как проверить мультиметром фотодетекторы. Тестером замеряют значения сопротивления (обратного и прямого) в процессе освещения/затемнения диода. Мультиметр (или омметр) переводят на отметку 200 кОм.

Иногда встречается характерный дефект — хаотическое изменение тока («ползучесть»). Для обнаружения неполадки собирают простую схему (смотреть рисунок ниже) и замеряют величину обратного тока на протяжении нескольких минут. Если ток неизменный, то деталь рабочая. Проверять можно запчасть на плате, но возможны погрешности, поэтому всегда рекомендована выпайка.

Как правильно расшифровать маркировку?

Маркировка смд светодиодов предоставляет пользователю краткую информацию об изделиях. Например, перед нами светоизлучающий диод, маркированный SMD 2835 UWC 5. Расшифровываем: типоразмер 2835 с габаритами 2,8×3,5 мм, мощностью 0,5 Вт, белый оттенок свечения.

Тип SMDКол-во кристалловГабариты, мм
352813,5х2,8х1,4
50503 / 45х5х1,6
563015,6х3х0,75
57301 / 25,7х3х0,75
301413х1,4х0,75
283512,8х3,5х0,8

Как определить светодиод по внешнему виду?

Измеряете габариты диода с помощью любой линейки. Ищете размеры в таблице, определяете тип изделия и смотрите его характеристики.

Тип SMDКол-во кристалловГабариты, ммМощность, ВтТок, мАСветопоток, Лм
352813,5х2,8х1,40,02 / 0,06205-7
50503 / 45х5х1,60,0260 / 8018-20
563015,6х3х0,750,2-0,415058
57301 / 25,7х3х0,750,5 / 1150 / 30050 / 158
301413х1,4х0,750,1-0,12309-13
283512,8х3,5х0,80,2 / 0,5 / 160 / 150 / 30020 / 50 / 100

Как определить полярность светодиода?

В прозрачном корпусе выводного светодиода можно увидеть анод и катод характерной формы.

На SMD-корпусах виден угловой срез, указывающий на катодный вывод. На тыльной стороне размещена площадка теплоотвода, смещенная в сторону анода.

Еще одним указателем полярности являются пиктограммы: треугольник, буквы П и Т. Направление буквенных выступов и вершины треугольника указывает на катод.

Нюансы

В дополнение к таким обозначениям диодов используются также некоторые графические показатели. Благодаря им, можно решить задачу и понять, насколько высокой является рабочая точка устройства. Иногда на диоды наносятся данные о том, какая техника производства выбрана, какой имеется материал корпуса, масса устройства. В принципе, такая информация будет полезна тому, кто создает аппаратуру, любителям такие данные не нужны.

Нужно заметить, что импортные производители работают по другой схеме. Маркировка диода такого типа будет довольно простой, ее значение можно посмотреть в специальной таблице. Именно поэтому аналоги будет отыскать очень легко.

Применение светодиодов

Сферы применения светодиодов постоянно расширяются. Первоначально они использовались как световые индикаторы в схемах включения или работы электронной аппаратуры. Например, включение передатчика, переход на повышенную или пониженную мощность и т.д. Могли фиксировать автоматическое включение, например, при появлении сигнала вызова или для привлечения внимания. Использовались мигающие или одноцветные светодиоды – красные, желтые, зеленые, синие.

Малогабаритные сверхъяркие DIP-светодиоды соединяли в последовательно-параллельные цепочки и питали их прямо от сети 220 В. Поместив такие последовательные группы диодов в прозрачную гибкую ПВХ-трубку и залив их прозрачным герметиком, получили «гибкий неон» – светящийся «жгут». Его можно проложить по бортику бассейна, бордюру дорожки, украсить крышу дома или дерево в саду.

Использование гибкого неона.

Появление гибких многослойных плат и SMD-корпусов для поверхностного монтажа привело к созданию гибких светодиодных лент.

Вначале это были средства декоративной отделки интерьера помещений. Увеличение мощности SMD-диодов и плотности их размещения на плате позволило начать использование светодиодных лент вначале для вспомогательного, а потом и основного освещения. Увеличение степени пылевлагозащиты лент привело к их использованию для декоративной подсветки, а потом и основного освещения в условиях улицы.

Одновременно шла разработка светодиодных ламп для замены ламп накаливания в светильниках – бра, люстрах, настольных лампах. Появились лампы-ретрофиты – полные аналоги ламп накаливания и люминесцентных трубок по форме, размерам колб, напряжению питания. Началась постепенная замена ламп накаливания на светодиодные ретрофиты. При этом прекращалось производство ЛН – вначале 100 Вт и более, потом 75, 60 и т.д.

Разработка мощных единичных светодиодов, особенно в корпусе Emitter или PCB Star, способствовала появлению фонариков со встроенным аккумулятором. Яркость и длительность свечения после одного цикла заряда в разы превосходила прежние модели.

Отличная управляемость светодиодов электронными средствами — контроллерами и диммерами – регуляторами яркости, позволила использовать мощные прожекторы в светодинамической иллюминации улиц и площадей городов и поселков в любом регионе страны.

Применение в декоративной подсветке зданий.

Светодиодные ленты типа RGB, RGBW и RGBWW дали возможность не только получить мощные потоки белого света, но и в широких пределах изменять его белый оттенок от желтоватого теплого до синеватого и голубого холодного.

Управляемость новых источников света позволяет широко использовать их в световой рекламе – «бегущих строках», световых табло, информационных экранах и т.п. Используют эти яркие цветные и белые источники света в фасадной рекламе и на крышах – плоские и объемные буквы и рисунки, фирменные названия, изображения товарных знаков и многое другое.

И все эти конструкции работают много дольше аналогов на обычных лампах, почти не требуя обслуживания и потребляя при этом в разы меньше электроэнергии. Технические характеристики светодиодов и светотехнической аппаратуры постоянно растут. Стоимость светодиодов уменьшается, а применение расширяется.
