Галогенные светильники

Разновидности галогенных лампочек

Лампочки с галогенами классифицируют по источникам питания:

• низковольтное исполнение с драйвером на 12 Вольт;
• лампы накаливания 220в.

Классификация ламп представлена на рисунке внизу.

Низковольтные лампочки также могут подключаться к выделенному источнику питания на 220 В, но только при наличии понижающего трансформатора. Данное устройство уменьшает напряжение до допустимого уровня (12 Вольт). Галогенные лампочки этого типа имеют штырьковый цоколь G4, G9, GU10, G12. Также в автопроме применяется цоколь типа H4.

Виды цоколей показаны на следующем рисунке.

Лампочки принято подразделять на несколько типов в зависимости от особенностей их конструктивного исполнения:

• линейные;
• капсульные;
• с отражателем;
• с вынесенной колбой;
• низковольтные;
• галогеновые люстры;
• IRC-галогенные источники света.

Линейные

С этого типа лампочек начиналось производство галогенных источников света. Выпускаются такие лампы и поныне. В конструкции линейных источников света имеется пара штырьковых держателей с обеих сторон вытянутой колбы. В бытовых целях такие устройства применяют редко из-за их высокой мощности (от 1 до 20 кВт).

Капсульные

Такие лампочки характерны своими небольшими габаритами. Капсульные источники света применяют для подсветки интерьеров. Обычно используют цоколи G4 и G9. Что касается G9, то этот цоколь предназначен для сети 220 В. За счет компактности и небольшой мощности капсульные устройства часто устанавливают в светильниках открытого типа.

С отражателем

Галогенные лампочки с отражателями также именуют устройствами с направленным излучением. Подобного эффекта добиваются за счет применения отражателя, который выполняется в одном из двух вариантов — интерференционном или алюминиевом. В случае с отражателем из алюминия тепло отводится вперед, а интерференционное исполнение предполагает отвод тепла назад. Также приборы с отражателем изготавливают с защитной крышки и без таковой. Светильники с отражателем оснащаются разными типами цоколей: для сети 220 В или низковольтные — на 12 Вольт.

С вынесенной колбой

Устройства с внешней колбой часто путают со стандартными лампами накаливания. Они имеют схожую конструкцию, в том числе резьбовой цоколь E14 или E27, такую же стеклянную колбу и тело накала. Но внутри лампочки с вынесенной колбой имеются галогены.

Галогеновые люстры

Источники света этого типа производятся с цоколем E17 или E27. Одна из главных характеристик люстр — малогабаритность лампочек, они практически незаметны. Люстры обычно рассчитаны на работу от сети 220 В, однако встречаются и низковольтные светильники. В последнем случае понадобится подключение через понижающий трансформатор.

Низковольтные

К низковольтным источникам света относятся приборы, работающие от напряжения 6, 12 или 24 Вольт. Наиболее распространенный вариант — лампа на 12 Вольт. Чаще всего низковольтные галогенные лампочки используют в случае установки на легковоспламеняющиеся основания. Применяются для освещения интерьеров (точечная подсветка), небольших фрагментов садовых участков, для освещения экспонатов в музеях и т.д.

Благодаря своей безопасности низковольтные источники света разрешены к использованию в помещениях с повышенным уровнем влажности. Но в этом случае необходимо обеспечить надежную защиту цоколя от попадания на него воды.

IRC-галогенные лампы

Галогенные IRC-лампы имеют специальное покрытие, которое прозрачно для видимого света, но является преградой для инфракрасного излучения. Данное покрытие принимает инфракрасный свет и отражает его обратно — к спирали. Благодаря такой технологии сокращаются тепловые потери и повышается эффективность лампы. По данным ведущего производителя — компании Orasm — технология позволяет уменьшить потребление электричества на 45% в сравнении с другими галогенными лампочками. При этом срок службы устройства увеличивается в 2 раза. IRC-лампа позволяет получить мощный световой поток — 1700 лм, а также светоотдачу 26 лм/Вт, что вдвое выше возможной 35-ваттного люминесцентного источника света.

Самостоятельное подключение

Установить галогенный светильник своими руками несложно. Работу следует выполнять в перчатках или же держать прозрачную часть прибора салфеткой или куском ткани. Внешняя колба менее чувствительна, однако перчатки лучше все же использовать.

Светильники с отражателями монтируют к стойке с монтажным кольцом. В качестве крепежного элемента используют усики или пружинки (конкретный способ фиксации зависит от модели). Крепеж обеспечивает механическое закрепление устройства в монтажном кольце.

К лампочке подводят выделенный провод. Разрешается подключение шлейфовым способом. Однако такой способ нежелателен, так как приводит к потере мощности.

Кабели используют импульсные, поскольку они обеспечивают компактность. Фазный проводник из коробки стыкуют с выключателем, а провод от выключателя соединяют с трансформатором. Нуль направляют от распредкоробки к трансформатору. В цоколь устройство вкручивают так же, как и обычную лампу накаливания.

Сложности в работе механизма

Как большие люстры, так и точечные светильники с пультом являются конструктивно сложным устройством.

Дополнительная «начинка» не только обеспечивает расширение возможностей, удобство использования.

• Сложная электроника становится причиной различных неисправностей, которые возникают чаще, чем в обычных осветительных приборах, требуют более квалифицированного вмешательства.
• Лампы с ПДУ обычно рассчитаны на определённое количество включений и выключений. Они плохо переносят высокие нагрузки, перегрев. Конструкция таких приборов считается несовершенной, требует регулярного контроля технического состояния, обслуживания или ремонта.

Разновидности цоколей для ламп

Различают несколько видов цоколей ламп, получивших широкое применение в самых разных сферах. Из-за этого их принято классифицировать; согласно этой классификации все разновидности бывают определенной категории. Кроме того, обычно мы в большинстве случаев имеем дело со следующими двумя цоколями лампочек: резьбовым и штырьковым.

Резьбовой.

Традиционно подразумевается, что резьбовой цоколь – это и есть винтовой. Его принято маркировать буквой Е. Цоколь E27 получил широкое применение в большинстве типов ламп, среди которых и бытовые. После буквы непременно отмечается число – это диаметр резьбового соединения. В бытовой лампочке применяется 2 размера – E27 и E14.

У обычной лампы накаливания резьбовой тип цоколей E27 или, как еще его принято называть, миньон. У многих новейших осветительных приборов такая конструкция. Она самая удобная для использования, и пользуется спросом у широких масс населения. Габариты резьбового соединения для ламп не менялись в течение нескольких десятков лет, по этой причине даже новые светодиодные лампочки, приобретенные сегодня, можно вкрутить в старую люстру. Кроме того, лампа с цоколем типа E отличается своими размерами – она имеет малый вес.

В Америке стандартные размеры цоколей совсем иные, чем в Европе. Это связано с тем, что там в сети напряжение составляет 110 В. Чтобы нечаянно не вкрутить европейскую лампочку, нужно помнить, что диаметр у них другой: Е12, Е17, Е26 и Е39.

Классификация цоколей

Штырьковый.

Эта разновидность тоже получила широкое применение в различных областях. Этот цоколь состоит из 2 металлических штырьков, играющих в то же время роль электрического контакта. Эти штыри обеспечивают удержание прибора в патроне, потому что их вставляют в патрон очень плотно. Размеры штырей бывают разного диаметра. Цоколь маркируется буквой G, обозначающей, что это штырьковый тип, а число после нее указывает на расстояние между штырьками. К примеру, цоколь G4, цоколь G9, цоколь G5 либо G13. Последний, G13, получил сегодня широкое распространение в лампах-трубках. Они имеются в каждом подъезде.

Такой тип цоколей можно встретить у разных ламп: накаливания, люминесцентных, галогенных. Цоколь G очень распространен в светодиодном освещении. Кроме того, лампы с таким цоколем вы можете приобрести и для обычной старой люстры.

Кроме обыкновенных, указанных ранее, существуют также виды лампочек и типы цоколей, которые не так востребованы, однако успешно используются в разнообразных осветительных приборах:

1. Тип с утопленным контактом (R). Он получил широкое применение главным образом в технике, которая работает с высокой интенсивностью с питанием от переменного тока.
2. Штифтовой вариант (В) позволяет очень легко сменить лампочку в патроне благодаря тому, что у него несимметричные контакты по бокам. Практически это усовершенствованный вид резьбовой разновидности.
3. Одноштырьковый (F), который в свою очередь бывает цилиндрическим, с рифленой областью и особенной формой.
4. Софитный (S) используется в осветительных приборах гостиниц и транспортных средств. Отличается симметричным расположением контактов.
5. Фиксирующий (P) используется в специальных мощных прожекторах и фонарях.
6. Телефонный (Т) оснащен маленькой лампочкой для разнообразных пультов, какой-либо подсветки.

Варианты цоколей для разных патронов

В большинстве случаев на цоколе имеется, кроме основной маркировки, еще одна буква. Она обозначает подвид этого светильника:

• V – вариант с коническим концом.
• U – цоколь люминесцентных ламп.
• A – лампочка для машин.

Советы по выбору

Чтобы правильно выбрать освещение для дома, необходимо принять в расчет ряд обстоятельств:

1. Мощность и светоотдача. Для галогенных лампочек характерно более высокое соотношение по сравнению с лампами накаливания. Если обычная лампочка создает поток света мощностью 12 лм, то галогенная — 25 лм. Соответственно, для той же самой интенсивности освещения нужна галогенная лампочка с вдвое меньшей мощностью.
2. Напряжение. Устройства низковольтного типа потребляют меньше электричества. К тому же, они невелики по размеру. Однако для их применения понадобится трансформатор, поскольку прямое подключение к сети не представляется технически возможным.
3. Мощность модуля. Показатель вычисляется с учетом суммарной мощности источников света. Для трех лампочек мощностью по 50 Вт каждая нужен трансформатор на 150 Вт. Допустим недогруз, но не более 15 Вт.

1. Провод. Понадобится провод сечением от 1,5 квадратных миллиметров. Оптимальный вариант — 2,5 квадратных миллиметра.
2. Регулятор света. Выбирается специальный прибор для низковольтных галогенных устройств.
3. Цоколь. Для каждой лампочки существует соответствующий тип цоколя.

Точечные светильники на галогенных лампах

Как правило, встраиваемые галогеновые светильники внедряют в подвесной потолок (см. Дизайн подвесных потолков из гипсокартона: варианты оформления), после чего на потолочной поверхности остается заметным лишь декоративный фланец, а также сама лампа. Удерживание в вырезанных в потолке отверстиях осуществляется посредством двух пружин-упоров.

Как и светильники на обычных лампах, встраевыемые галогеновые светильники также могут быть поворотными, то есть с возможностью ручной смены направления светового потока, отличие состоит лишь в том, что по габаритам галогенные светильники существенно более миниатюрные.

По обыкновению комплекты точечных светильников встраиваемого типа дополняются керамическими патронами для галогенных ламп – G4, GU3,5 либо GU10.

Для точечных светильников предназначены рефлекторные галогенные лампы (или РГЛ), диаметр которых составляет 35 или 51мм.

Имеют место РГЛ с холодным свечением: отражение их света происходит вперед, около половины тепла, исходящего от лампы, пропускается назад в тыл светильника. По этой причине их свечение не так горячо.

Схемы монтажа встраиваемых галогенных светильников

Во встраиваемые потолочные светильники рефлекторные лампы вставляются и фиксируются на специальном декоративном фланце с помощью кольцевой пружины, а подключение лампы к электросети производится посредством внедрения двух металлических штырей, торчащих из цоколя, в патрон светильника.

Совместно с точечными светильниками на рефлекторных низковольтных галогенных лампах нужно задействовать трансформаторы. К ним подключают провода, идущие от светильников, а провода самого трансформатора к домашней электросети. Во время монтажа точечных светильников как сами трансформаторы, так и все провода прячут в пространстве между капитальным и подвесным потолком.

Технические особенности

Галогенные лампочки принципиально отличаются от ламп накаливания. В стандартной лампочке накаливания ток идет по телу накала (спираль из вольфрама), разогревая ее до высокой температуры. В результате нагревания тело накала издает свечение. Перегрев вызывает испарение атомов вольфрама, которые затем оседают на более холодных участках колбы, что существенно уменьшает эксплуатационный срок лампочки.

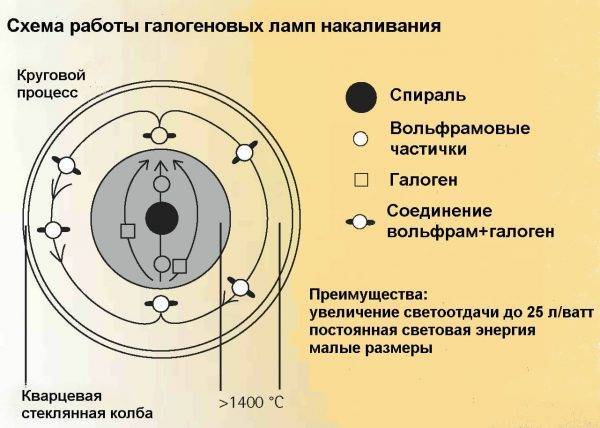

В галогенном светильнике лампу окружает йодная или бромовая среда, которые вступают в реакцию с вольфрамовыми частицами и предотвращают тем самым их осаживание на стенках колбы. Особенность процесса состоит в его обратимости: в результате нагревания возле тела накала вольфрамовые соединения разлагаются на частицы. Атомы возвращаются на тело накала, что дает техническую возможность увеличения температуры спирали. Последнее обстоятельство обеспечивает более яркое свечение по сравнению с лампами накаливания (галогенные светильники имеют двукратное преимущество), а заодно и продлевает срок службы устройства.

Галогенные источники света одинаково хорошо подходят для постоянного и переменного тока. Если использовать принцип плавного включения, лампочки способны служить до 10-12 тысяч часов.

Технические характеристики

Чтобы правильно подобрать нужную галогенную лампочку, рекомендуется вникнуть в их ключевые технические характеристики. Это даст возможность выбора устройства с подходящей интенсивностью света, мощностью и входным напряжением.

Базовые характеристики:

1. Разновидность цоколя. Существует множество видов цоколей, в том числе G4, G9, GU10, G12 и другие. С учетом типа цоколя выбирают другие параметры (от этого в частности зависит, открытым или закрытым будет светильник).
2. Напряжение источника электропитания. Есть два варианта, один из которых рассчитан на питание от сети 220 В, второй — на 12 Вольт.
3. Мощность. Данный параметр зависит от типа лампочки. Для линейных лампочек используется параметр 100-1 500 W, для низковольтных капсульных источников света с держателем G4 применяют схемы 10 W, 20 W или 35 W. Для держателя G9 понадобится 40 W, а для лампочек с рефлектором — 20,35 или 50 W.
4. Форма колбы. Она изготавливается в виде свечи, бывает линейной или грушевидной.

1. Тип светового потока.
2. Цветовая температура. Галогенные лампочки обеспечивают комфортную для глаз температуру, находящуюся в пределах 2,7–3 тыс. К.
3. Индекс цветопередачи. Данный показатель находится в районе 100.
4. Срок службы лампочки. В среднем лампочка будет работать в течение 2 тыс. часов. Если же условия эксплуатации идеальны, галогенный источник света способен работать вдвое больше.
5. Коэффициент полезного действия. Обычно находится в пределах 50–80%. Низкий показатель связан с затратами энергии на нагрев поверхности изделия.

На следующем рисунке представлены основные типы цоколей.

Маркировка ламп показана на рисунке ниже.

Преимущества и недостатки

Правильно организованная система освещения предполагает использование в наибольшей степени подходящих светильников. Чтобы разобраться, какой тип лампочек больше подходит для той или иной ситуации, рекомендуется ознакомиться с их характеристиками. Это позволит выделить плюсы и обозначить минусы разных осветительных приборов.

Достоинства галогенных лампочек:

• высокий уровень цветопередачи вне зависимости от модификации, благодаря чему достигаются максимально достоверные цвета — без серьезных искажений;
• достаточная интенсивность света;
• доступные цены;
• продолжительный срок эксплуатации;
• широкий выбор модификаций, отличающихся между собой по многим параметрам (напряжение, цоколь, мощность и т.д.).

На рисунке ниже приведено сравнение разных типов источников света.

Есть у галогенных устройств и минусы (особенно у лампочек бытового назначения):

• неустойчивость к перепадам напряжения в электросети;
• чувствительность к регулярно происходящим коммутациям;
• хрупкость конструкции.

Меры предосторожности

рекомендаций при эксплуатации

В процессе эксплуатации галогеновой люстры обязательно выполнение таких рекомендаций, как:

• Во время смены лампочки необходимо пользоваться специальными перчатками из хлопка, входящими в комплектацию люстры.
• Для сохранения теплопроводности изделия не допускается оставлять на лампочке потожировые следы.
• Запрещается применение диммеров для управления яркостью светового потока.

Совсем недавно галогенные люстры считались предметом роскоши, и их покупку могли позволить себе лишь обеспеченные люди, но на сегодняшний день ситуация изменилась, данное устройство быстро вошло в нашу жизнь и стало доступным практически всем. Они совместили в себе высокую экономичность, яркость и экологическую безопасность. Многообразие форм, цветов, материала, а также функциональных возможностей люстр с галогенными лампами поможет каждому желающему найти устройство по своим потребностям и возможностям.

Конструкции галогеновых люстр

По типу конструкции люстра галогенная может быть штанговой (закрепляется на штанге) и потолочной (плотно закрепляется на потолке). Для штанговых приборов характерны такие стили, как минимализм и хай-тек. Плафоны крепятся на круглое металлическое основание (либо на основание в виде палки), которое, в свою очередь, устанавливается на штангу. Данные устройства могут изготавливаться из стекла (прозрачного либо матового). Возможно дополнение конструкции различными украшениями. Освещение может изменяться от яркого до приглушенного благодаря возможности изменять направление светильников.

Для люстры галогенной потолочной характерна основа в форме круга или квадрата, которая крепится непосредственно под потолок. От него в различных направлениях отходят «ветки», имеющие на конце галогенную лампочку, каждая из которых обеспечивает индивидуальную степень рассеивания потока света. Эта особенность позволяет освещать все углы помещения. На конце «ветки» находится небольшой плафон, который, в свою очередь, может иметь форму круга, квадрата или цилиндра. Возможны различные висячие украшения, например, из хрусталя. Такой вид люстр подходит для помещений с большой площадью.

декоративная люстра

Особенности люстры с пультом

Внешне лампа с дистанционным управлением не отличается от осветительного прибора привычного формата. Это такой же светильник или люстра, но обладает неоспоримыми преимуществами.

• Нередко изделие с пультом имеет более декоративный вид, располагает дополнительным функционалом.
• Управлять включением и выключением света, интенсивностью потока лучей можно как привычным способом, так и с помощью удалённого дистанционного манипулятора.

В разных моделях дальность действия пульта может отличаться. В комплект к устройству может входить целый блок управления светом, предназначенный для разных приборов в комнате или целой квартире.

Основные виды галогенных ламп

В зависимости от внешнего вида и способа применения галогенные лампы делятся на несколько основных видов:

• с внешней колбой;
• капсульные;
• с отражателем;
• линейные.

С внешней колбой

С вынесенной или внешней колбой галогенная лампа ничем не отличается от стандартных «лампочек Ильича». Они могут подключаться непосредственно в сеть 220 вольт и иметь любую форму и размеры. Отличительной чертой является наличие в стандартной стеклянной колбе маленькой галогеновой лампочки с колбой, выполненной из жаропрочного кварца. Применяются галогенные лампы с вынесенной колбой в различных светильниках, люстрах и других приборах освещения с цоколем Е27 или Е14.

Капсульные

Капсульные галогенные лампы имеют миниатюрные размеры и применяются для организации подсветки интерьера. Они имеют небольшую мощность и часто используются с цоколями G4, G5 в сети постоянного тока с напряжением 12 – 24 вольт и G9 в сети переменного тока 220 вольт.

Конструктивно такая лампа имеет тело накала, расположенное в продольной или поперечной плоскости, а на задней стенке колбы нанесено отражающее вещество. Такие устройства ввиду малой мощности и размеров не требуют специальной защитной колбы и могут монтироваться в светильниках открытого типа.

С отражателем

Устройства с отражателем имеют конструкцию для направленного излучения света. Галогенные лампы могут иметь алюминиевый или интерференционный рефлектор. Самый распространённый из этих двух вариантов – алюминиевый. Он перераспределяет и фокусирует тепловой поток и световое излучение вперед, благодаря чему световой поток направляется в нужную точку, а лишнее тепло отводится, защищая пространство и материалы вокруг лампы от перегрева.

Интерференционный отражатель отводит тепло внутрь лампы. Галогенные лампы с отражателем могут иметь различные конфигурации формы и размеров, а также имеют разные углы излучения света.

Линейные

Самый старый вид галогенных ламп, который используется с середины 60-х годов 20 века. Линейные галогенные лампы имеют вид вытянутой трубки, на концах которой расположены контакты. Линейные лампы имеют различные размеры, а также высокую мощность и в основном применяются в различных прожекторах и уличных осветительных приборах.

Галогенные лампы с покрытием по технологии IRC

IRC-галогенные лампы – это специальный вид такого рода осветительных устройств. IRC означает «инфракрасное покрытие». Они имеют особое покрытие на колбе, которое свободно пропускает видимый свет, но препятствует прохождению инфракрасного излучения.  Состав покрытия направляет это излучение обратно к телу накала в связи с чем повышается коэффициент полезного действия и эффективность работы галогенной лампы, улучшает равномерность свечения и светоотдачу.

Применение IRC-технологии позволяет снизить потребление электрической энергии такими устройствами до 50% и существенно влияет на энергоэффективность осветительного прибора. Ещё одним достоинством является увеличение срока службы практически в 2 раза, в сравнении со стандартными галогенными лампами.

Галогенные люстры

Галогенные люстры – это цельные устройства, которые основаны на множестве параллельно подключенных друг к другу галогенных ламп. Такие люстры имеют совершенно различные внешний вид и конфигурацию, а благодаря маленькому размеру галогенных ламп – имеют эстетичный вид и равномерное свечение.

В магазинах можно встретить галогенные люстры с питанием от 220 вольт переменного тока, а также низковольтные варианты для применения в системах постоянного тока или с использованием с блоками питания.

Преимущества и правила выбора точечных светильников для потолков на галогенных лампах

Виды встраиваемых галогенных светильников для подвесных потолков

Достоинства галогенных потолочных светильников состоят в следующем:

• они обладают меньшими размерами, но светят при этом примерно в 2 раза ярче в сравнении со светильниками аналогичного типа, в которых используются обычные рефлекторные лампы такой же мощности;
• при монтаже галогеновый светильник требует примерно в 1,5-2 раза меньше места (расстояния) между капитальным бетонным и подвесным потолком;
• поскольку вольтаж у РГЛ довольно мал, они не представляют опасности для человеческого здоровья во включенном состоянии.

Рассмотрим, в соответствии с какими правилами должны подбираться встраиваемые светильники для потолка на галогенных лампах:

1. покупка светильников должна осуществляться одновременно с приобретением ламп, чтобы не ошибиться с размерами цоколя и рефлектора;
2. для влажных помещений следует использовать низковольтные галогенные светильники;
3. один понижающий трансформатор может быть использован одновременно для нескольких потолочных светильников, при этом его мощность должна быть выше суммарной мощности светильников;
4. диаметр фланцев потолочных точечных светильников на РГЛ должен на 7-10мм превышать диаметр отверстий, проделанных в подвесном потолке для монтажа освещения.

Схема подключения встраиваемых точечных потолочных светильников на галогенных лампах

Таким образом, мы рассмотрели различные виды и особенности потолочных светильников, работающих на галогенных лампах, и надеемся, что теперь для вас не составит большого труда организовать встроенное или навесное потолочное освещение, подобрать подходящие для этого элементы, грамотно и безопасно их смонтировать.
Всего вам самого светлого!

Что такое ПДУ?

Выше мы детально описали галогеновые люстры, а теперь займёмся пультом. Правильно называть такое устройство ПДУ – пультом дистанционного управления электронным устройством. Применяются они в самых разных сферах жизни – от телевизоров до тех же светильников. Главных критериев всего два: радиус действия и функциональность. Есть еще такие как качество, срок службы, ресурсоемкость, способ питания (обычно это разные типы батареек). Последние считаются второстепенными т.к. в наше время разница между самым дешевым и самым дорогим пультом не настолько велика. Гораздо важнее радиус покрытия сигнала, что, впрочем, также не особо актуально для обычных квартир (даже слабого показателя обычно хватает с лихвой). Разве что у вас очень уж большая гостиная (целый бальный зал). Исключением являются пульты для бизнес-центров. Но им и функциональность нужна другая.

Контроллер ПДУ отдельно от люстры

Что касается функций, то их зачастую три: включить/выключить свет, а также выбор режима. Режимов может множество (зависит от конструкции и возможностей отдельной люстры), но их редко бывает более трех: включить все лампы, включить одну, включить выбранную или пару. Пульты другой конфигурации позволяют не только включать и выключать лампы, но и менять режим подачи электроэнергии, где режимов также обычно около трех: максимальная яркость, средняя и режим ночника. Иногда добавляется четвертый – «таймер».

Схема подключения галогенных ламп

Подключение галогенных ламп малого напряжения осуществляется через специальные источники питания на 6, 12 и 24В.

Примечательно, что низковольтные галогенные лампы на практике оказываются столь же яркими, как и обычные, в то время как потребление энергии сокращается на порядок. Кроме того, невысокое напряжение выступает дополнительной гарантией безопасности человека.

Часто такие лампы из соображений безопасности устанавливаются в ванных комнатах. Впрочем, низковольтные галогенные лампы также используются и во встроенных светильниках подвесных потолков, ввиду того, что небольшие размеры современных электронных трансформаторов позволяют осуществлять их монтаж прямо на каркас таких потолков.

Единственным ограничением для работы таких ламп является необходимость установки специального понижающего трансформатора.

Рис 1. Подключение галогенных светильников через трансформатора

Таким образом, когда для освещения используется низковольтная галогенная лампа, схема подключения к сети подразумевает наличие понижающего трансформатора на 12В.

Монтаж

Чтобы осветительный прибор продолжительное время украшал помещение, при монтаже необходимо соблюдать несколько простых рекомендаций специалистов.

1. Галогеновые лампы обладают очень низким рабочим напряжением. В проводниках возможны потери, ведущие к потере яркости источника света, поэтому длина провода, идущего от трансформатора к лампам, не должна превышать двух метров.
2. Необходимо обеспечить циркуляцию воздуха вокруг трансформатора. Не рекомендуется их размещать около источника тепла или с использованием горючих материалов.
3. Для управления галогеновыми лампами категорически запрещается использовать диммеры, так как возможны сбои в работе оборудования.

Применение

Несмотря на то, что галогенные лампочки уступают в эффективности светодиодным и люминесцентным источникам света, они пользуются популярностью. В частности, лампы с диммерами 220 В легко заменяют стандартные лампочки накаливания.

Галогенные устройства применяют в качестве освещения для автомобилей. Такой источник света идеально подходит для этой сферы, поскольку обеспечивает высокую светоотдачу, длительность эксплуатации, стойкость к перепадам напряжения, имеет небольшую колбу. Галогенные светильники применяют также в прожекторах, рампах, для освещения при проведении фотосъемок и видеосъемок. Они используются в шелкографии и флексографической печати, при сушке материалов, отличающихся чувствительностью к ультрафиолету.

Перепады напряжения

Перепады напряжения влияют не только на срок службы галогенных ламп, но и на их световую эффективность. Так, падение напряжения на 5% приводит к уменьшению количества света приблизительно на 15% и ощутимому изменению температуры цвета. Так же неблагоприятен и рост напряжения. Для 12- вольтовой галогенной лампы повышение напряжения на 1 В (то есть на 8%), приводит к сокращению срока службы на 60%.

Из всех современных источников света галогенные лампы обладают наиболее качественной цветопередачей. Кроме того, галогенные лампы отличаются большой яркостью и направленным излучением. Их, конечно, только условно можно назвать энергосберегающими, тем не менее, по сравнению с лампами накаливания они имеют в несколько раз большую световую отдачу и удвоенный срок службы.

Все галогенные лампы условно делят на две больших группы: лампы низкого напряжения (низковольтные) – до 24 В и лампы сетевого напряжение – 220 В. Кроме этого, галогенные лампы различаются по конструкции и назначению.

Что нужно учитывать при подключении галогенных ламп

Длина выходного провода 12 В не должна превышать 2 м. При большей длине возможно возникновение потерь тока, отчего яркость ламп станет ощутимо ниже.

Во избежание перегрева трансформатора его следует располагать минимум в 20 см от любых источников выделения тепла. Избегать стоит и расположения трансформатор в полостях, объем которых составляет менее 11 литров.

Если же ввиду технических причин установка трансформатора в нишу небольших размеров оказывается неизбежна, суммарная нагрузка на устройство должна находиться на уровне до 75% от максимально возможного значения.

Ну и напоследок:

схема управления низковольтными галогенными лампами не должна включать в свой состав диммер (поворотный выключатель для плавного изменения яркости света).

При работе с такими источниками освещения корректность работы устройства нарушается, вызывая сокращение срока службы ламп.

на сайте:

1. Линейные галогенные лампы

Это самый старый тип галогенных ламп, которые были созданы еще в 60-х годах прошлого века. Лампы представляют собой кварцевую трубку с выводами с обеих сторон. Нить накала поддерживается в лампе с помощью специальных кронштейнов из проволоки. Лампы при своих небольших размерах имеют очень приличную мощность – 1 – 20 кВт. В помещениях такие лампы не используются из-за очень высокой яркости и большой потребляемой мощности. Основная их область применения – прожекторное освещение. Существуют современные линейные галогенные лампы заливающего света, которые используют не только в наружном, но и во внутреннем освещении. Эти лампы отличаются повышенной ударопрочностью.

Линейная галогенная лампа

Лампы выпускаются стандартной длины. Наиболее популярны галогенные линейные лампы длиной 78 и 118 мм. Большинство линейных галогенных ламп требуют обязательного горизонтального размещения в пространстве. Современные линейные галогенные лампы выпускаются двухцокольными с цоколем R7s (размещен с двух сторон лампы).
