Плитный фундамент своими руками: расчет, строительство, области применения

Характеристика плитных фундаментов

Монолитная жб плита фундамента имеет одно неоспоримое преимущество перед всеми прочими конструкциями – таковым является большая площадь опоры, благодаря которой невозможно опрокидывание здания. Однако при установке под уклоном, или при строительстве на размокающих грунтах, есть опасность скольжения. В таких условиях плиту проектируют с рёбрами жёсткости.

Мембрана вместо подбетонки

  • Благодаря большой площади опоры, давление на грунт оказывается минимальным: нагрузки распределяются равномерно, что препятствует образованию провалов. И всё это при том, что плита имеет самую высокую несущую способность.
  • Обеспечивается она за счёт монолита, не имеющего сопряжений, а так же точно рассчитанного армирования с солидным запасом прочности. Это и есть те самые качества, благодаря которым, несмотря на высокую стоимость, в малоэтажном строительстве чаще всего проектируется именно плита.
  • По отношению к ней часто применяется термин «плавающая», и вот почему. Локальным изгибам плита не подвергается. При естественных подвижках она перемещается вместе с грунтом, потому что даже на пучинистых почвах располагается практически на поверхности. Заглублять, конечно, можно, но только в том случае, когда в доме предусматривается подвал или цокольный этаж.
  • От того, что плита не заглублена, она менее надёжной не становится. Для нейтрализации сил пучения под ней часть активного грунта заменяется на песчано-щебневые смеси, неподверженные пучению.
  • Толщина насыпного слоя редко превышает 30 см, поэтому объём земляных работ при строительстве монолитной железобетонной плиты фундамента весьма скромен. Соответственно, и на устройство опалубки не требуется много материала, что даёт ощутимую экономию по сравнению с лентами глубокого заложения.
  • Высокий расход бетонной смеси и арматуры, необходимость обеспечения непрерывной заливки и использования спецтехники влекут удорожание конструкции. Однако выбор всё равно можно считать оправданным хотя бы потому, что в итоге мы имеем надёжный черновой пол. Бетонный пол, который приходится заливать по грунту при устройстве ленты, тоже требует определённых затрат, а тут такая необходимость вообще отпадает.
  • Плита может быть утеплённой, и не только слоями утеплителя под подошвой, но и включать в себя систему напольного подогрева. В таком случае проблемы промерзания и оттайки грунта под домом вообще отпадает. Эту технологию первыми придумали шведы, поэтому у нас она известна под названием шведской плиты УШП.

По всем статьям у плитного монолита сплошные преимущества – но при условии, что он будет грамотно спроектирован и правильно залит.

Проектирование

Что есть проектирование фундамента? Это составление модели воздействия изгибающих нагрузок, могущих повлечь крен здания. На основе этих нагрузок и должна рассчитываться толщина монолита, составляться схема его армирования – как локального, так и общего.

Как ни заманчиво составить чертёж самому или взять за основу чужой, уже готовый проект, делать это не советуем. Даже при беспроектном строительстве, которое довольно часто практикуется в частном секторе, фундамент всё-таки надо разрабатывать профессионально, на основе предварительно произведённых изысканий. Только тогда можно быть уверенным, что база дома получится и надёжной в эксплуатации, и экономичной по себестоимости.
По результатам расчёта, плита может оказаться как толщиной 400 мм, так и 200 мм. Это зависит от процента армирования, так как на одном и том же объекте можно реализовать разные решения

Правильно манипулировать арматурой может только специалист, и только он может найти оптимальное соотношение между ценой и прочностью.
При минимальной толщине плиты особое внимание уделяется локально нагруженным участкам – тем, на которые опираются колонны, стены и их пересечения, бетонные лестницы и кирпичные печи. При увеличении толщины монолита, локальных усилений может и не быть, но тогда общий каркас должен быть более «выносливым».
Арматура обеспечивает надлежащее сопротивление плиты продавливанию, а чтобы была возможность уменьшить её объём, в местах, подвергающихся усиленным нагрузкам, предусматривают обращённые в грунт рёбра жёсткости

У плит с глубоким заложением, рёбрами жёсткости являются стенки подвала, и обращены они не вниз, а вверх.

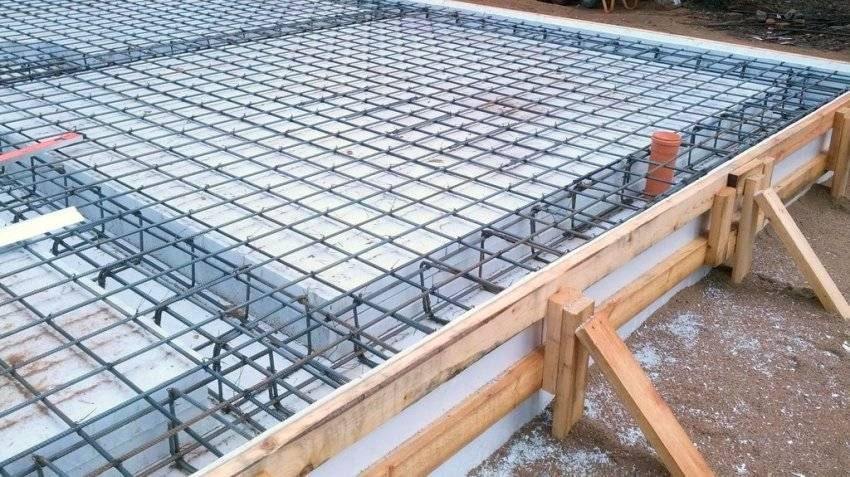

Контур фундамента (ж/б плиты) немного выступает за контур цоколя

Армирование фундамента шведской плиты и монтаж теплого пола

Армирование фундамента выполняется для восприятия конструкцией растягивающих нагрузок. Технология выполняется по следующей схеме:

создание ребер жесткости под ростверк: из арматуры толщиной 10-16 мм, связанной прямоугольными хомутами 6-8 мм с шагом 300 мм, укладываются каркасы с учетом защитного слоя бетона;

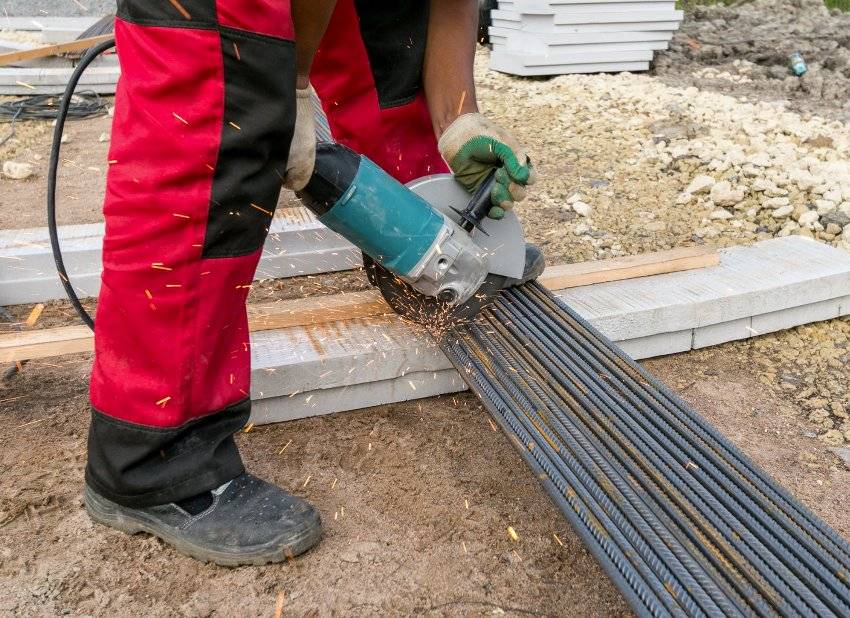

Распил арматуры для УШП фундамента

армирование плиты: установка между ребрами жесткости двух арматурных сеток с ячейками 150х150 мм из прутьев толщиной 10-14 мм, шириной ячейки 15 см с обвязкой элементов конструкций скрутками проволоки через каждые 25-30 см.

Толщина прутьев подбирается с учетом конструкционных, снеговых и эксплуатационных нагрузок на поверхность. В ребрах жесткости не следует устанавливать инженерные коммуникации. Чтобы не повредить утеплитель, пространственный арматурный каркас рекомендуется собирать отдельно, а затем нужно уложить его в готовом виде на специальные фиксаторы в зоне расположения ростверка, где каркасы соединяются между собой. Увязка сетки для плиты выполняется на месте. Нижняя конструкция устанавливается на фиксаторы из ПВХ.

Технология шведской утепленной плиты предполагает устройство теплого пола в толще монолитного фундамента. Контур теплого пола укладывается на верхнюю сетку и прикрепляется нейлоновыми хомутами. В связи с этим следует учитывать толщину верхнего защитного слоя бетона, которая должна быть 50-70 мм. В местах, где располагаются несущие стены или дверные проемы, трубы следует поместить в гильзы из прочного материала. Между трубами должно быть расстояние не менее 10 см.

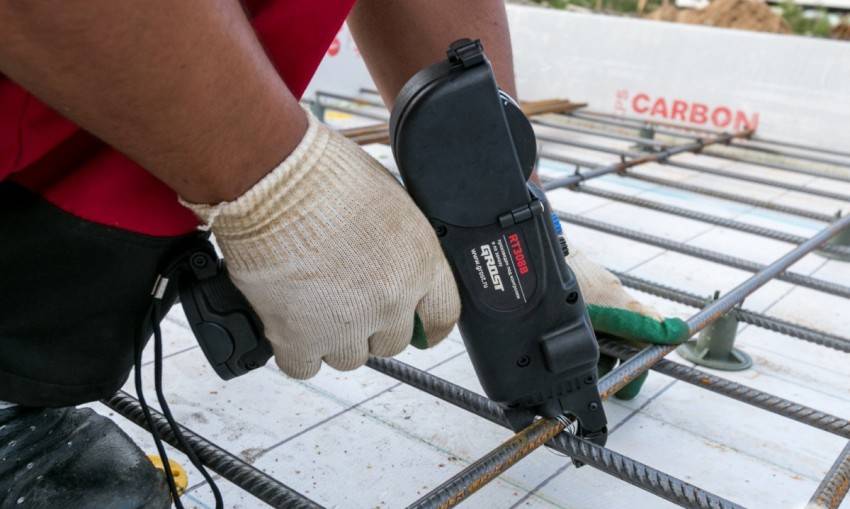

Скреплять арматуру лучше специальным пистолетом

Если укладка будет более плотной, на эффективность это не повлияет, но повлечет перерасход материала. Расстояние, превышающее 25 см, ухудшит равномерное распределение тепла по поверхности. Возле стен трубы необходимо располагать более плотно, чем в центральной части будущих помещений. От стены следует сделать отступ около 15 см.

Распределительные элементы системы выводятся наверх и фиксируются на прутьях, забитых вертикально. Коллектор следует располагать в месте, предусмотренном проектом на заданной высоте. Для его устройства в фундамент вбивается четыре арматурных стержня длиной 1,5 м. На них закрепляется доска и временно фиксируется коллектор. К нему подключаются трубы теплого пола. В местах подъема гибких труб к коллектору их необходимо защитить, использовав специальную гофрированную трубу.

В УШП фундаменте вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры

Конструкция


УШП относится к мелкозаглубленным плитным фундаментам, что означает отсутствие глубокого котлована. Обычно требуется углубление порядка 40-50 см, то есть надо снять верхний слой плодородной почвы, чтобы исключить рост растений, вызывающий разрушение основания. Углубление выкапывается примерно на метр с каждой стороны больше, чем полагается по чертежам постройки. Периметр углубления оборудуется дополнительной канавкой, в которую укладывается дренажная труба для отвода воды из подготовительных слоев. Для такого материала, как шведская плита технология укладки имеет свои особенности.

Правильное устройство УШП предполагает такие действия, как подготовка, которая состоит из слоев щебня и песка, уложенных поочередно и уплотненных проливанием водой. Затем укладывается слой гидроизоляции, засыпается еще одним слоем щебня и начинается сооружение опалубки.

Параллельно с этим раскладывается утеплитель для УШП, таким образом, чтобы он плотно покрывал всю площадь и стены опалубки. Параллельно производится армирование УШП и монтаж коммуникаций и теплого пола. По окончании этих работ производится заливка опалубки бетоном, который должен быть выдержан до состояния первичной кристаллизации не менее 2 недель.

К сведению: следует отметить, что плита имеет ребра жесткости для усиления под несущими стенами.

Развитие технологии: методики, материалы, комплектующие

На сегодняшний день по схеме УШП в Германии и скандинавских странах построено более 1,5 млн. домов. В Северной Европе технология insulated monolithic slab foundation получила статус общепринятой и нашла отражение в строительных стандартах ЕС. В США полное наружное утепление плитных фундаментов распространено мало, так как 90% территории страны имеет индекс мороза не более 3000. Однако, и там УШП нашла применение: прежде всего, при возведении «пассивных домов».

За последние 10 лет разработчики проектов отдают большее предпочтение экструдированному пенополистиролу (ЭППС) как материалу, обеспечивающему более равномерную усадку фундаментов и сохраняющему теплоизолирующие свойства независимо от времени и условий эксплуатации. Были детально исследованы напряжения в бетоне, возникающие при эксплуатации малозаглубленных плитных фундаментов. По их результатам строители отказались от идеи использования утеплителей с разной предельной прочностью (ранее предполагалось, что для выравнивания усадки под плиту пола необходимо использовать менее прочные плиты, чем под ребра жесткости). Было доказано, что самые опасные концентраторы напряжений в плите могут возникать на месте стыка разных сортов теплоизолятора.

Производители экструдированных пенополистиролов начали выпускать материалы и комплектующие, специализированные для монтажа УШП.

К примеру, Dorocell в настоящий момент сама производит полный набор деталей «конструктора» несъемной опалубки из ЭППС. Визитной карточкой компании являются блоки с вмонтированными направляющими для арматуры

Некоторые бренды уделяют повышенное внимание эстетическим свойствам комплектующих: борта опалубки формуются в виде цоколей традиционного переменного сечения

Опалубка для УШП

Если говорить об отечественном рынке, то здесь на рынке можно выделить 2 брэнда: Технониколь и Пеноплэкс. Обе компании выпускают ЭППС европейского уровня качества для плитных фундаментов, возводимых по технологии УШП. Более подробно хочется остановиться на специализированной серии ТЕХНОНИКОЛЬ CARBON ECO SP. В нее кроме базовых форматов плит входят, L-образные профили для быстрого монтажа бортов. Кроме сечения эти элементы интересны тем, что с наружной стороны на их цокольных частях закреплены ЦСП (цементно-стружечные плиты). ЦСП позволяют наносить декоративную штукатурку без дополнительных подготовительных стадий. Таким образом, монтаж УШП с помощью комплектующих Технониколь, является на данный момент самым удобным.

устройство УШП с ипользованием плит ПЕНОПЛЭКС

Что такое шведская плита

Технология по изготовлению УШП используется сравнительно недавно. Начался процесс использования в Европе. Конструкция — утепленная монолитная плита, в которой проложены основные коммуникации и система водяных полов. Технология изготовления такого фундамента позволяет не беспокоиться о возникновении сил морозного пучения, которых так боятся любые типы фундаментов. Устройство фундамента:

Устройство утепленной шведской плиты

Строительство утепленной монолитной плиты (УШП) не имеет серьезных отличий в изготовлении от обычной. Фундамент такого типа обладает следующими преимуществами:

  1. Возможность монтажа в конструкции плиты теплого пола и других коммуникаций. Это существенно упрощает процесс строительства дома. Нет необходимости в обустройстве технического подполья, где обычно протягивают трубы водоснабжения и водоотведения. За счет этого сокращаются не только затраты на производство работ, но и их продолжительность.
  2. УШП позволяет уменьшить затраты на эксплуатацию дома. Помимо прокладки системы подогрева технология предусматривает монтаж утеплителя, который предотвращает снижение температуры в помещениях. Фундамент позволяет сохранить тепло внутри дома, не пустить его в землю.
  3. Стены защищены от сырости благодаря отсутствию условий для возникновения конденсата. За счет этого они не боятся плесени, грибка и гниения. Шведский плитный фундамент позволяет увеличить долговечность всего дома.
  4. Такая опорная часть подходит практически для всех видов строений с разными геологическими условиями участков. Благодаря тому, что фундамент не заглублен в землю, исключается влияние на него уровня грунтовых вод. Монолитная плита имеет высокую несущую способность, поэтому технология подойдет как для строительства легких каркасных и деревянных зданий своими руками, так и для массивных кирпичных домов.
  5. Предотвращение морозного пучения. Это явление делает фундамент особенно уязвимым, поскольку приводит к неравномерной усадке основания. Пучение возникает при одновременном воздействии двух факторов влаги и отрицательных температур. Избавившись хотя бы от одного из них, можно не беспокоиться о сохранности конструкций. Монолитная утепленная шведская плита (УШП) — это фундамент, который предотвращает охлаждение почвы в зимний период непосредственно под пятном застройки. Это вызвано тем, что в полу расположена система водяного отопления, которая хоть и отделена от земли слоем утеплителя, все равно отдает ей какую-то часть тепла.
  6. Ровность поверхности плиты позволяет укладывать напольное покрытие первого этажа без дополнительных мероприятий. Это позволяет упростить отделочные работы, сократить стоимость и сроки строительства дома.
  7. Устройство фундамента не требует наличия большегрузной техники. Утепленная плита, как и другие монолитные варианты, позволяет выполнять работы без привлечения грузоподъемных кранов. Кроме того, незаглубленный вариант не предполагает серьезной разработки грунта: достаточно лишь снять плодородный слой почвы, глубина которого составляет 20-30 см (работу можно выполнить своими руками) и сделать трамбовку.
  8. Конструкция всегда имеет одинаковую температуру. У УШП нет циклов замораживания-оттаивания, которые приводят к ограничению срока эксплуатации элементов дома.

Необходимые инструменты

Для обустройства плитной фундаментной основы, соответствующей требованиям ГОСТа, придется арендовать грузоподъемную технику и подготовить следующий набор инструментов:

  • для проведения подготовительных работ – лопаты, ломы, кирки, приспособления для трамбовки подушки;
  • под монтажные работы – болгарку, молотки и кувалды, ножницы, плоскогубцы, острый нож;
  • на этапе бетонирования потребуются мастерок и кельма, правило, шпатель, миксер строительный, терка.

Качество выполненных работ проверяется строительным уровнем. Кроме этого, пригодятся рулетка и линейка металлическая.

Преимущества и недостатки

УШП схема имеет достаточно наработок, чтобы относиться к апробированным системам при возведении оснований. Верх плиты остается ровным после окончания бетонных работ и является хорошим базисом под керамическое покрытие, ламинат, линолеум. Удобство и в том, что уровень пола во всех помещениях дома будет на одном уровне

Это важно при отделочных работах и эксплуатации жилья

Плюсы применения технологии УШП фундамента:

  • экономия средств на отопление дома благодаря изоляции фундамента от холода и снижению потерь энергии;
  • нет мостиков холода, поэтому не промерзают углы дома и цокольная часть;
  • нет усадки здания при строительстве на слабых грунтах, есть возможность застройки на любых почвах;
  • сокращение времени строительства за счет комплексного подхода к закладке коммуникаций и отделочных работ.

Трудности при выборе УШП или ленточного фундамента возникают в связи с высокой ценой на материалы и монтажные работы. Установку плиты выполняют квалифицированные кадры, т. к. нужна точность при выпуске коммуникаций, устройстве утепления, заливке бетона и армировании. Ошибки строителей исправить невозможно, т. к. на фундаменте уже возведен дом. Своими руками можно сделать такое основание под небольшое строение, например, мастерскую, гараж или баню.

В какой последовательности производится монтаж шведской плиты?

Соблюдение алгоритма сооружения шведской плиты влияет на прочностные свойства основы и энергосберегающие характеристики. Общий комплекс работ предусматривает:

Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания

  1. Обустройство котлована.
  2. Монтаж дренажных труб.
  3. Прокладку коммуникаций.
  4. Укладку утеплителя.
  5. Армирование.
  6. Сборку теплого пола.
  7. Бетонирование.

Рассмотрим главные особенности этапов.

Размечаем участок

Указанная стадия работ предусматривает перенос проекта фундамента в условия местности

До начала разметки важно выполнить геодезические изыскания, направленные на определение характера почвы и глубины расположения водоносных слоев

В процессе разметки определяются:

  • контуры фундаментной основы;
  • пути подключения инженерных коммуникаций.

После разметки важно обеспечить защиту площадки от осадков путем обустройства ливневой канализации

Выполняем земляные работы

Земляные мероприятия включают следующие работы:

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод

  1. Очистку стройплощадки от строительного мусора и растительности.
  2. Извлечение плодородного слоя почвы на глубину 0,4-0,5 м.
  3. Формирование уплотненной песчаной подушки толщиной слоя 30 см.
  4. Извлечение грунта по периметру котлована для дренажных магистралей.
  5. Засыпку глины на дно приямков, увлажнение и уплотнение глиняного слоя.

После окончания земляных работ приступайте к следующему этапу.

Обустраиваем систему дренажа

Последовательность действий:

  1. Постелите геотекстиль.
  2. Насыпьте щебенку.
  3. Уплотните щебень.
  4. Уложите трубы дренажа.
  5. Засыпьте слой щебенки.

После укладки всех слоев застелите подсыпку геотекстильной тканью.

Прокладываем инженерные коммуникаций

При выполнении работ соблюдайте следующую последовательность:

Под плиту необходимо заранее заложить все необходимые коммуникации

  1. Выполните монтаж коммуникаций.
  2. Насыпьте слой песка.
  3. Уплотните песчаную подсыпку.

После монтажа важно проверить правильность подключения инженерных сетей

Подбираем утеплитель и производим его укладку

Выбирая теплоизолятор, отдавайте предпочтение утеплителям с уменьшенной теплопроводностью.

Целесообразно использовать экструдированный пенополистирол, обладающий следующими достоинствами:

  • стойкостью к развитию микроорганизмов;
  • экологической чистотой;
  • устойчивостью к влиянию влаги.

Укладываем арматурную сетку и монтируем обогреваемый пол

При выполнении армирования обратите внимание на следующие моменты:

  • используйте вязальную проволоку для соединения арматуры;
  • укладывайте арматурную сетку двумя ярусами;
  • обеспечьте расстояние до теплоизолятора 30-40 мм.

Монтаж магистралей обогрева выполняйте с учетом планировки. Используйте пластиковые подставки для прокладки труб.

Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб

Рекомендации по укладке магистралей теплого пола

При укладке магистралей обогрева обратите внимание на следующие моменты:

  • обеспечение расстояния 100 мм между магистралями обогрева;
  • выполнение отступа от внешних стен 150-200 мм;
  • правильность укладки труб согласно разработанной схеме.

После прокладки магистралей проверьте герметичность системы сжатым воздухом.

Монтируем опалубку

Монтаж шведской плиты требует сооружения опалубки по периметру фундамента. Для опалубки используются фанерные или дощатые щиты, укрепленные подпорками. Внутренняя поверхность опалубочной конструкции выстилается полистирольными листами. Они обеспечивают теплоизоляцию фундаментной основы с торцевой части.

Выполняем заливку бетонной массы

При бетонировании соблюдайте следующие требования:

  • заливайте бетон 10-сантиметровым слоем;
  • производите заливку с интервалом не более часа;
  • применяйте вибратор или плиту для трамбовки бетона.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

  1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
  2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
  3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
  4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
  5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
  6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
  7. Выкладывается армирующая сетка.
  8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

  • толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
  • по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
  • под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
  • размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
  • ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
  • плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

  • устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
  • чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
  • чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
  • греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
  • расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Этапы работы

Каждому потребителю вполне под силу сделать утеплённую шведскую плиту своими руками. Для этого необходимо лишь следовать представленным ниже советам.

  • Подготовка земельного участка. Снять верхний слой грунта. Обычно достаточно убрать слой в 35-40 см почвы. Можно убрать его при помощи бульдозера или же самостоятельно, с использованием лопаты.
  • Строительство дренажной подушки. По всему периметру цоколя насыпаем послойно речной песок (высота 10-15 см) и мелкий щебень (высота 20-30 см). Каждый слой необходимо хорошо утрамбовать и пролить водой. Поверхность периодически выравниваем. Слой дренажа должен сравняться с уровнем поверхности земли.
  • Формирование опалубки. Производится по 2 технологиям:
  1. Европейская;
  2. Российская.

При работах по европейской технологии применяется опалубка, состоящая из блоков пенополистирола. Впоследствии она не удаляется.

По российской технологии изготавливаются стандартные деревянные опалубочные щиты. Они устанавливаются по всему периметру цоколя. Следите за выравниванием, все стенки опалубки должны быть установлены строго под углом в 90 градусов.

Опалубку следует укрепить железными штырями или деревянными брусьями.

  • Слой утеплителя. Выложить на поверхность 2 слоя материала – утеплителя, например, пенопласта. Его плотность должна составлять 100 или 200 единиц.
  • Армирование. Сетку следует связывать из железных прутьев 10 или 8 см. Ячейки сетки должны иметь параметры 15 на 15 см. Готовую сетку нельзя выкладывать непосредственно на утеплитель. Она устанавливается на специальные возвышения.
  • Установка системы обогрева поверхности пола.
  • Монтирование труб для канализации, водопровода, коммуникаций.
  • Слой бетона. На подготовленную сетку выкладывается бетон. Его маркировка должна превышать М300. Бетон выкладывается лопатой и выравнивается по правилу. Слой бетона должен составлять 10-15 см.
    1. Полученную таким образом плиту необходимо каждый день поливать водой. Следует следить за поверхностью, нельзя допустить ее растрескивание.
    2. При теплой погоде слой бетона необходимо укрывать полиэтиленовой пленой. Это необходимо для предотвращения испарения влаги с поверхности.
  • После полного застывания бетона следует снять деревянную опалубку.
  • Далее бетон рекомендуется разровнять и подвергнуть процедуре шлифования.
  • Монтаж внешней отмостки фундамента.
  • Не стоит забывать и про систему вентиляции. Отверстия необходимо проделать в основании строго друг против друга на расстоянии в 1,5 – 2 м.

Процесс строительства утепленного шведского плитного фундамента завершен.

Плюсы и минусы плитного фундамента

Плитный фундамент обладает большим количеством преимуществ, среди которых:

  • Фундамент имеет небольшое давление на грунт. Это достигается благодаря пространственному армированию, а также его большой площади, что позволяет достаточно легко переносить подвижки грунта в разные сезоны года, при этом основание равномерно поднимается и опускается вместе со строением. Это дает возможность предотвратить образование трещин и зазоров в стенах.
  • Фундамент можно без особых усилий возвести самостоятельно, без использования специальной техники и квалифицированных работников, однако необходимо четко соблюдать весь процесс заливки бетона.
  • Плита фундамента из-за своей большой площади может вынести большие нагрузки от дома, в особенности, если расположена на устойчивом не пучинистом грунте.
  • Плита как бы «плавает» на почве во время сезонного пучения, и равномерно по всей ее площади приподнимается вместе со строением.
  • Плитное основание можно использовать в качестве чернового пола, что дает возможность сократить расходы на установки лаг, однако плитный пол необходимо утеплить и защитить от грунтовых вод.
  • Плитный фундамент является идеальным вариантом, если необходимо построить дом на грунтах, где грунтовые воды располагаются очень близко к поверхности, на смешанных и сильно промерзающих грунтах.
  • Фундамент обладает большой прочностью и сейсмоустойчивостью, что позволяет его использовать в сейсмоактивных зонах.

Среди минусов фундамента можно отметить большие затраты средств на его возведение, а в некоторых случаях и использование специальной техники. Также при его использовании нельзя построить строение с подвальным помещением.

Расчет плитного фундамента

В отличие от ленточного основания, для расчета плитного фундамента потребуется уточнить намного меньше параметров. Нам потребуется узнать несущую способность грунта и самого бетона. Также стоит убедиться в том, что плиточный фундамент будет способен выдерживать вес будущей постройки. Для этого разделим общий вес конструкций (бетонного основания и постройки) на общую площадь фундамента.

Рассмотрим пример. Сухой грунт обладает несущей способностью 2 кг/см2, используем мы бетон марки М 150 с несущей способностью 163 кг/см2. Исходя из этих данных получается, что фундамент и постройка не должны оказывать на грунт давление более 2 кг/см2.

Расчет толщины плитного фундамента также будет зависеть от этих показателей. Допустим, вы планируете построить баню в 2 этажа 10 х 10 м, соответственно площадь основания составит 100 м2. Если толщина фундамента будет 20 см, то его приблизительный вес (учитывая армопояс) составит порядка 100 тонн. При толщине стенок постройки в 25 см, общий вес всего сооружения увеличится еще на 30 тонн. Но, ведь в доме будет еще находиться мебель, оборудование и люди. Прибавляем еще 70 тонн и получаем 300 тонн. Если разделить эту величину на 100 м2, то мы получаем приблизительно 0,1 кг/см2 – это и будет давление, оказываемое постройкой на грунт.

Полезно! Если вы планируете возвести мелкую постройку, например плитный монолитный фундамент под гараж, то минимальная высота основания может быть 10 см. Если же речь идет о жилых домах, то минимально допустимая толщина составляет 20 см.

Однако, стоит учитывать, что это только приблизительный расчет. Независимо от того, планируете вы возвести плитный монолит или ленточный фундамент самостоятельно, лучше внимательно изучить:

  • ГОСТ 25100 – чтобы разобраться с классификацией грунтов;
  • СП 70.13330 – где говорится об ограждающих и несущих конструкциях;
  • СП 28.13330 – антикоррозийные покрытия силовых каркасов зданий;
  • ВСН 29-85 и 37-96 – изготовление и проектирование МЗФ.

Нужно учитывать, что плитный фундамент очень сильно отличается от «ленты», поэтому площадь опирания и другие параметры будут разниться.

После составления проекта, начинаем готовить разметку под плитный фундамент своими руками.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
