Нужна ли гидроизоляция?
Существует два способа гидроизоляции фундаментного основания:
- На дно траншеи поверх уложенного щебня укладывается слой полиэтилена или рубероида, который будет защищать бетон от воздействия влаги, что увеличит срок службы основания забора.
- Второй метод заключается в применении специальных гидроизоляционных материалов, которые добавляются непосредственно в бетон. Одной из таких добавок является пенетрон. При применении такого состава весь объем фундамента становится устойчивым к проникновению влаги. Причем это свойство бетон сохраняет в течение всего срока эксплуатации.
Как рассчитать глубину и ширину траншеи под фундамент
Что надо знать перед началом строительства? Главные вопросы которые придётся решить это:
- величина вертикальных и горизонтальных нагрузок;
- тип грунта;
- наличие подземных водоносных слоев;
- узнать глубину промерзания грунта в районе строительства.
Вертикальная нагрузка это вес от строительных конструкций и материалов находящихся на фундаменте. Расчёт производится в тоннах/м2 исходя из объёмного веса материалов. Для кирпичного забора в расчёт берётся вес одного кирпича (приблизительно 4,5 кг) и умножается на их количество. Вертикальная нагрузка напрямую связана с несущей способностью грунта и измеряется в кг/см2. Имея общую нагрузку на фундамент, в тоннах на метр квадратный, нетрудно узнать сколько кг/ см2 припадает в каждом конкретном случае. Для этого необходимо разделить нагрузку на площадь в см2.
Горизонтальная нагрузка может возникать от сильного бокового ветра или от навешенных тяжёлых металлических ворот.
Для определения типа грунта необходимо выкопать шурф на глубину промерзания и посмотреть на его структуру. Шурф даст общее представление о наличии водоносных слоёв на участке и уровне залегания подземных грунтовых вод.
Величину промерзания грунта узнайте в любой строительной организации, ведущей строительные работы в вашем районе. Как рассчитать глубину промерзания смотрите в СНиП 23-01-99*.
Заливка разных типов фундамента под забор
Технология устройства фундамента под забор своими руками зависит от выбранного типа основания.
Ленточный бетонный фундамент
Пример как выглядит готовый ленточный бетонный фундамент
Судя по названию, основание имеет вид бетонной ленты. Толщина его различна. Для создания потребуется несколько материалов:
- Бетон M200/ B15 и больше;
- Крупнозернистый песок;
- Арматура Ø 10 мм;
- Деревянные щиты из доски толщиной 25 мм или ламинированная фанера под опалубку.
Строительство ленточного фундамента под массивный забор начинаем с рытья траншеи. Глубина – около 80 см, ширина – от 30 до 80 см. Ров засыпаем смесью песка с гравием до получения слоя 10 – 15 см. Так называемую подушку поливаем водой. Отступив 7 см от дна и 10 см от стен траншеи, раскладываем арматурный каркас.
Опалубку мастерим из предварительно заготовленных щитков. После фиксации заполняем ее бетоном. Если забор будет опираться на столбы, их нужно поставить и подогнать по уровню до возведения подпорки. Фундамент готов. Создан он из бюджетных материалов.
Столбчатый фундамент
Пример как выглядит столбчатый фундамент
Рациональным решением для лёгких заборов является строительство столбчатого фундамента, но для несущих частей забора требуется прорыть яму глубиной 1 – 1,5 м. По диаметру лунки должны превышать окружность столбов на 15 – 30 см. Расстояние между опорами выдерживаем в рамках 2 – 3 м (определяем по ширине пролёта).
Дно рва посыпаем щебнем и песком, пока толщина слоя не достигнет 20 см, и обильно поливаем «подушку». Расставляем по траншее столбы, контролируем вертикальность их положения и заливаем лунки раствором. Такое основание относится к дешёвым вариантам фундамента, поскольку требует малого количества раствора и не нуждается в опалубке и арматуре.
Ленточно-столбчатый фундамент

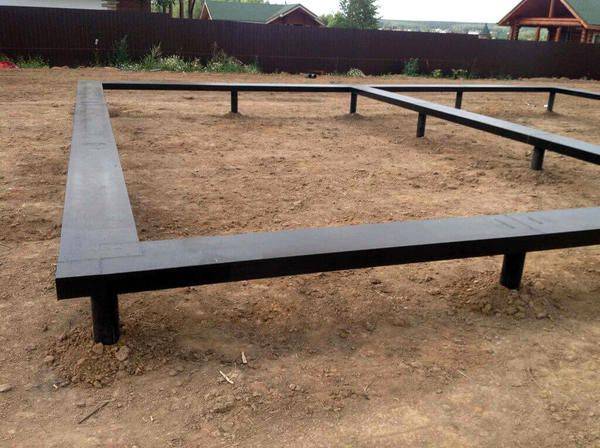

Пример ленточно-столбчатого фундамента
Основание базируется на вышеописанных вариантах. Копаем по разметке ров и каждые 2 – 3 м проделываем отверстия под столбы. В глубину лунки должны уходить на 1,5 м, в ширину – на 40 см или больше. Ставим опоры в ямки и бетонируем. Раскладываем в траншее арматуру, вставляем опалубку и делаем заливку фундамента под забор.
Свайные и бутовые основания
Пример свайного фундамента
Винтовая свая представляет собой железную трубу с лопастью на конце. Разместим ее ниже уровня промерзания грунта – это поможет защитить фундамент от пучения земных недр и растрескивания. Главное в нашей работе – чётко отследить горизонтальность свай. Для экономии средств на привлечении спецтехники воспользуемся двумя 3-метровыми трубами. Они исполнят роль рычага.
Бутовый фундамент сооружаем из камней среднего размера, предварительно насобирав нужное количество в разработанных карьерах. Выкладываем булыжники на гидроизоляционный слой-подушку в траншее и скрепляем раствором. Кладку возводим так, чтобы образовалось возвышение 30 – 50 см.
Свайные и бутовые фундаменты востребованы в болотистых зонах и местностях, соседствующих с водными артериями.
Монолитные и каменные фундаменты
Монолитный фундамент необходим для возведения массивных сооружений
Необходимость в устройстве оснований такого типа возникает при монтаже массивных ограждений, изготовленных из чистого кирпича или натурального камня. Заборы из крупных булыжников, поставленные на монолитную или каменную базу, сохраняют свою целостность на годы и не перекашиваются ни под каким предлогом. Подстраховывать столь солидным основанием лёгкие ограды из профнастила и досок не рекомендуется. Общая конструкция может выглядеть не очень красиво и вдобавок потребует немалых затрат.
Укладываем монолитное основание в опалубку. Подобно обустройству ленточного фундамента сыплем на низ гравий и песок, но заливку фундамента под забор осуществляем послойно с тщательной утрамбовкой каждого пласта. Обязательно размещаем в траншее арматурную сетку, а установкой столбов занимаемся уже на фундаменте.
Рекомендуем к просмотру данное видео, в котором получите ответы на многие интересующие вопросы:
Виды фундаментов для заборов из бетона
Порядок обустройства зависит от сложности, размеров конструкции.
Подробнее про популярные типы бетонных ограждений.
Разберем особенности возведения подходящих оснований.
Стаканный
Используется под монолитные, самостоящие заборы, оказывающие большую нагрузку на грунт.
Главный элемент – бетонный стакан. Покупается в готовом виде. Представляет собой элемент с расширенной подошвой и зауженной верхней частью, с двумя, реже четырьмя крепежами.
Стакан устанавливают в траншею на заранее подготовленную песчаную подушку, сверху монтируют столбы с боковыми пазами. В пазы крепят секционный материал – бетонную плиту.
Марки бетона хватит и М 200.
Столбчатый
Возводится под наборные конструкции, еврозаборы, комбинированные варианты с профлистом, сварными решетками.
Если на устойчивой почве достаточно сделать отверстия под столбы ниже точки промерзания, то на пучинистых почвах строители рекомендуют брать за основу ТИСЭ (технологию индивидуального строительства и экологии).
Основной принцип заключается в рытье лунки под стойку с расширением книзу. Дно трамбуется, засыпается слой щебня. Кусок рубероида сворачивается в форме стакана, вставляется в яму. Устанавливается бетонный столб. Вокруг укладываются куски арматуры. Заливается слой раствора (смесь песка, щебня и цемента марки М 150, М 200). После застывания процедура с арматурой и раствором повторяется 2–3 раза.
Схема установки бетонного ограждения (еврозабор)
Крепеж секционного материала выполняется после окончательного застывания опор.
Читайте о других способах бетонирования столбов для забора.
Ленточный
Под тяжеловесные бетонные, комбинированные с камнем, кирпичом конструкции выбирают ленточный вид основания.
Возводится по всему периметру забора, что позволяет равномерно распределить нагрузку.
Под габаритные сооружения обязательно нужно армирование.
Считается дорогим основанием, но затраты оправдываются его длительным сроком службы. Рекомендуемая марка цемента – М 200, М 300.
Фундамент с разным уровнем разбивают на участки. Верхняя часть возводится выше почвы минимум на 10 см. Так грязь во время осадков не будет скапливаться на основании.
Не стоит пренебрегать заливкой под небольшим уклоном отмостки. Осадки не будут скапливаться и стекать под основание ограждения, постепенно разрушая его.
Столбчато-ленточный
Объединяет в себе элементы предыдущих двух типов оснований. Устанавливается в регионах, где суровые зимы и грунты промерзают на большую глубину.
Для возведения потребуется:
- Вырыть траншею. Средняя глубина – 50 см. Дно утрамбовать.
В местах установки опор пробурить скважины на глубину ниже уровня промерзания грунта.
- Возвести опалубку из деревянных досок.
- На дно траншеи засыпать песчаную подушку, утрамбовать.
- Выполнить армировку. Для этого заранее сваркой соединяются прутки проволоки в каркас или на месте строительства прутки вяжутся между собой вручную. Каркас укладывается в траншею.
- В отверстия под столбы уложить кусок рубероида.
- Установить опоры так, чтобы они виднелись над уровнем земли не более чем на 20 см.
- Стойки и траншеи залить бетонной смесью. Марка цемента должна быть не менее М 200, а лучше выше.
- Чтоб в растворе не образовывались воздушные полости, проткнуть в нескольких местах металлическим штырем.
В качестве будущих опор берутся металлические, бетонные трубы. Порядок крепежа секций зависит от выбранного материала стоек.
Сварные винтовые сваи
Следует применять на подвижных, болотистых почвах с высоким уровнем промерзания. Перед использованием их нужно обработать антикоррозийной грунтовкой.
Свая имеет широкую лопасть и конусообразный наконечник, поэтому удобно ввинчивается в почву.
На участках с большой ветровой нагрузкой диаметр сваи должен быть не менее 76 мм.
Фото: свая готовится под покраску
При необходимости винтовые сваи допускается удлинять с помощью специальных соединительных муфт.
Перед началом работ следует провести пробное ввинчивание, что понять состав почвы. После этого можно приступать к основному завинчиванию. Если нужно, то лишний кусок сваи отрезается болгаркой, полость заполняется раствором М 150, М 200, сверху наваривается крышка, чтобы влага не проникала внутрь. Далее к свае приваривается столб, поперечные лаги.
Под бетонные конструкции нет общепринятого типа фундамента, поскольку выбор зависит от многих факторов и производится индивидуально. Главное, соблюсти технологию заливки и не пропускать ни один из этапов.
Общая схема устройства
Порядок действий при создании ленты:
В соответствии с конструкцией и дизайном забора могут потребоваться и дополнительные процедуры — создание углублений для заливки столбов, установка промежуточных опор для полотна и т.д.
Разметка поверхности и подготовка траншеи
Разметку производят путем установки осевой линии при помощи кольев. По обе стороны от нее снимается слой плодородной почвы на ширину будущей траншеи.
Затем производится разметка под калитку и ворота, отмечаются места установки столбов и прочих элементов, имеющих собственные опорные конструкции.
Если требуется, выкапываются углубления под установку столбов для полотна, ворот и калитки. После этого выкапывают оставшиеся части траншеи под ленту.
Подушка под основание
Песчаная подушка обычно засыпается слоем, не превышающим 20 см. Это обусловлено малым весом сооружения и небольшой глубиной траншеи.
Поверхность песка тщательно выравнивается по горизонтали и трамбуется до максимально плотного состояния. Для этого можно использовать ручные инструменты или строительную виброплиту.
При этом песок увлажняют для большей плотности укладки. По окончании рекомендуется уложить поверх слоя песка геотекстиль, сохраняющий влагу внутри бетона при заливке.
Монтаж опалубки
Опалубку собирают из обрезных досок толщиной 25 мм. Щиты собирают рядом с траншеей, после чего опускают внутрь и устанавливают в нужном положении.
Фиксацию щитов производят с помощью упоров и наклонных распорок, все соединения должны быть максимально плотными во избежание утечек бетона.
Щели более 3 мм шириной не допускаются (в идеале их вообще не должно быть). При обнаружении все зазоры затыкают паклей или тонкими рейками.
Армирование основания
Для создания армпояса используется два вида арматуры:
- Оребренная металлическая или композитная диаметром 10 мм.
- Гладкая арматура толщиной 6 мм.
Каркас представляет собой пространственную решетку из 4 рабочих стержней (2 вверху и 2 внизу) и ряда вертикальных хомутов, установленных с шагом 1-1,5 м друг от друга.
Вертикальная арматура нужна только для поддержания в нужном положении рабочих стержней, после заливки бетона они просто остаются внутри ленты, не выполняя более никаких функций.
Вязка арматуры
Соединение элементов армпояса производится методом вязки. Для этого используется мягкая отожженная стальная проволока толщиной 1 мм.
Процесс вязки достаточно прост — проволока нарезается кусками по 25-30 см. Кусок складывается пополам, заводится снизу под соединяемые стержни, концы поднимаются вверх.
Специальным крючком подхватывается петля, вращательным движением она 4-6 раз закручивается вокруг другого конца, плотно стягивая соединяемые стержни.
Процесс простой, даже неопытный человек практически сразу приобретает нужный навык.
Заливка бетона
Заливка бетона производится с разных точек, равномерно удаленных друг от друга. Чем быстрее будет произведена заливка, тем равномернее произойдет застывание материала, и тем прочнее получится лента.
Уход за бетоном после заливки и сколько сохнет ленточный фундамент
Залитую ленту следует накрыть полиэтиленовой пленкой для защиты от лучей солнца и создания особого микроклимата, замедляющего высыхание. Первые 3 дня ленту поливают водой каждые 4 часа.
Затем, в течение недели, полив делается трижды в сутки. После 10 дней выдержки производится распалубка, а полный срок составляет 28 дней, после чего бетон считается пригодным для выполнения дальнейших работ.
Распалубка
Распалубка — это процедура демонтажа опалубки.
Для того, чтобы демонтаж происходил аккуратно и без разрушений, рекомендуется использовать строганные доски (хотя бы изнутри формы).
Гидроизоляция
Гидроизоляция позволяет исключить проникновение влаги в массив бетона.
Процедура необходима потому, что практически вся поверхность ленты будет иметь контакт с дождевой или почвенной влагой, разрушающей материал и сокращающей срок службы основания.
Для нанесения слоя гидроизоляции используются разные материалы и методы, наиболее распространенными из которых является нанесение горячего гудрона, битумной мастики или специальных пропиток.
Наиболее эффективными их них являются специальные пропитки, полностью исключающие проникновение влаги в массив бетона, хотя строители пока имеют о них мало информации и предпочитают более испытанные методы — мастику или горячий гудрон.
Технология заливки своими руками: пошаговая инструкция
Ленточный фундамент обустраивают по стандартной пошаговой инструкции, которая включает в себя несколько обязательных этапов.
Правильный процесс формирования ленты позволяет получить хорошие характеристики по устойчивости и несущей способности. При несоблюдении условий или ошибках в предварительных расчетах важные показатели будут ниже требуемых величин, что отрицательно скажется на качестве забора.
Расчеты и определение размера ленты
На этапе подготовки к рабочему процессу потребуется провести необходимые расчеты, которые укажут на габаритные размеры фундамента и его вид.
Для этого есть два варианта. Первым считают использование автоматического способа. Существует ряд программ специального назначения для расчета всех данных.
Такие программы есть на строительных ресурсах. Для определения типа фундамента и его размеров потребуется ввести базовые характеристики, включая материл забора и тип почвы.
Вторым вариантом расчета будет использование специальных формул для расчета несущей способности. Чем больше масса забора и меньше коэффициент сопротивляемости грунта, тем больше потребуется ширина основания.
Дополнительно должны быть учтены все нормы СНиПа. В каждом конкретном случае параметры ленты будут индивидуальны, так как есть зависимость от типа почвы, используемых материалов забора и применяемого вида фундамента.
Все размеры и данные должны наноситься на чертеж, который будет основой для планировки и разметки территории в дальнейшем. Учитывают, что подготовительных этап с разметкой и расчетами определяет большинство характеристик будущего ограждения.
Разметка
Разметка наносится в соответствии со схемой, которая основана на расчетах. Для этого используются колья, веревка или леска, а также измерительная рулетка. Все точки фиксируются.
Земляные работы
После разметки осуществляются земляные работы, которые означают очистку территории и подготовку ее к формированию основания. Подготавливается траншея с требуемыми размерами по ширине и глубине.
Стенки и дно траншеи выравниваются. После этого на дно укладывают подушку, которую формируют из смеси песка и щебня различных фракций. В основном используют щебень средней фракции.
Подушка поливается водой и утрамбовывается. Высота подушки равна 10-15 см. До подготовки опалубки и армирующего каркаса на дно подушки должен быть установлен первый слой гидроизоляции.
Опалубка
Для опалубки используют фанерные щиты или обрезные доски и брусья. При применении досок их сколачивают в щиты необходимого размера. Высоту опалубки регулируют при установке щитов. Они должны быть выше основания на 10 см.
Установка щитов проводится с учетом расположения плоской стороны во внутрь. Также на щиты накладывают рубероид для отсутствия протечек заливаемого бетона. Внешняя сторона опалубки подпирается.
Армирование
Армированный каркас состоит из продольных и поперечных элементов. Продольный материал должен иметь толщину в 10-12 мм и ребристую поверхность. Поперечный элемент обычно не превышает 8 мм в толщину.
Подробнее об армировании ленточного фундамента читайте здесь.
Бетонирование и застывание
Предварительно подготавливается бетонная смесь, которая замешивается в бетономешалке в соотношении песка, мелкофракционного щебня и цемента в 3 к 5 к 1. После заливки воды требуется размешивать состав до получения однородности с необходимой пластичностью.
Заливка осуществляется с учетом ряда правил:
- подача осуществляется равномерно и непрерывно;
- для увеличения плотности используют вибрационные устройства;
- после окончания заливки поверхность выравнивают.
После окончания процесса требуется ожидать полного застывания. Этот период зависит от условий окружающей среды и состава смеси. Обычно полную прочность бетон набирает через 28 дней.
Распалубка и гидроизоляция
После полноценного застывания бетона требуется провести распалубку. После этого проводится повторная гидроизоляция, с помощью которой устраняют проникновение влаги к полученному основанию.
Финишные работы
После распалубки фундамент обрабатывают специальными растворами, которые увеличат защиту поверхности от влаги и других отрицательных факторов.
Инструкция по изготовлению фундамента под забор
Практически любое основание для ограждения можно изготовить своими руками, если тщательно изучить технологию и соблюдать все её предписания.
Ленточный фундамент
Процесс создания данного типа основания для забора состоит из определённых последовательных этапов. При последовательном и тщательном исполнении каждого из них в итоге вы получите добротную основу для вашего забора. Итак, вам необходимо:
- Провести разметку территории. Для этого по периметру участка, который будет обноситься забором, нужно вбить колышки, между которыми натянуть бечёвку. Отдельно необходимо обозначить места расположения калитки и ворот.
- Выкопать траншею. Глубина канавы не менее 35 см, в местах установки опор — 60–90 см. Ширина около 40 см.
- Установить столбы опоры. В их качестве можно использовать любой материал. Обычно это трубы, диаметром около 80 мм. Высота их должна быть такой, чтобы при вкапывании в грунт, хватило и на всю высоту будущего забора. Их нужно установить в подготовленные лунки, засыпать битым кирпичом, гравием или камнем.
Ленточный фундамент можно считать оптимальным решением для забора
Опалубку обычно делают из досок
Лента должна немного выступать над уровнем земли
Видео: ленточный фундамент для забора своими руками
Основание под лёгкий забор из профнастила
Для забора, изготовленного из профилированного листа, фундамент может быть не таким основательным. Такое ограждение можно установить на столбчатый фундамент:
- Сначала проводится разметка, при этом нужно обозначить места расположения столбов. Расстояние между ними должно быть около 2 м.
Столбы необходимо обрабатывать антикоррозийным раствором
Много времени на возведение забора из профнастила не уйдёт
Чтобы увеличить прочность фундамента дополнительно можно вырыть неглубокую траншею, дно которой застелить геотекстилем, засыпать щебней и покрыть плёнкой. Далее установить опалубку, дно армировать, затем залить цементной смесью.
Видео: столбовая основа под забор
Фундамент забора из кирпича
Кирпичный забор нуждается в основательном и добротном фундаменте, ведь масса такой конструкции внушительная. Последствия несоблюдения технологии или выбора неподходящего типа основания могут проявляться в виде трещин на самом заборе. Есть два варианта обустройства фундамента для кирпичного забора, которые одинаково подходят как для трёхметровой конструкции, так и для небольшого ограждения:
- ленточный фундамент (глубина 40–50 см, ширина 40 см), часть которого находится над землёй (его обязательно необходимо армировать арматурой 12–14, по две сверху и снизу);
- ростверк обустраивается в местах расположения столбов на глубину промерзания, то есть на 120–1250 см вглубь грунта, а между ними привычная армированная лента.
Второй вариант обустройства фундамента более надёжный в случае строительства кирпичного забора.
Кирпичный забор требует основательного фундамента
Есть секреты, зная которые можно значительно увеличить срок службы фундамента:
- под лентой можно обустроить песчаную подушку, которую дополнительно смочить водой, что значительно снизит риск смещения основания;
- использовать цемент не ниже марки М-200;
- заливать бетон за один раз;
- если раствор вы изготавливаете не сами, а заказывается в специализированной фирме, то заказывать нужно на 10% больше, поскольку часть воды обязательно впитается в грунт;
- между фундаментом и кирпичной кладкой должен быть слой гидроизоляции.
Цокольная часть забора составляет единое целое с фундаментом
Фундамент под ограждение с кирпичными столбами
Кирпичные столбы выполняют скорей декоративную функцию, нежели практичную. Однако такой забор можно устанавливать на тех участках, когда необходимо немного выровнять перепад высот на участке.
Под кирпичные столбы можно использовать свайный фундамент
Процесс создания фундамента происходит по следующему плану:
- Вырыть канаву по периметру будущего забора глубинойдо 70 см и шириной не менее 80 см.
- На дно уложить дренажную подушку. Использовать нужно для этого песок и щебень крупной фракции.
- Уложить рубероид.
- Залить слой цементного раствора в 20 см. В этом слое уложить арматурную сетку. Используйте арматуру диаметром в 6 мм.
- После того как бетон полностью затвердеет, укрыть его рубероидом.
- Теперь можно обустроить ленту кладкой в два кирпича. Её придётся поднять до уровня грунта.
- Теперь необходимо армировать места расположения столбов. Проволоки диаметром в 3 мм будет достаточно.
- Выложить цоколь из кирпича, причём и цоколь, и столбы выкладываются как единое целое. Далее столбы выкладываются монолитной кладкой.
Оригинально смотрится ленточный фундамент под забором с кирпичными столбами
