Датчик света (фотореле) для уличного освещения

Какие бывают фотореле для уличных осветительных приборов

Выполняя определенные функции, реле с датчиком освещенности отличаются по:

степени защиты. Определяется индексом IP, числовой код которого указывает на возможность использования прибора в тех или иных условиях. Первая цифра информирует о защите от физического воздействия, пыли. Вторая – от влаги. Устройства с индексом от IP23 предназначены для внутреннего монтажа. Уличный датчик освещенности подразумевает степень защиты не менее IP44;

типу ламп. Простейшие трехконтактные устройства рассчитаны на работу с активной нагрузкой, которую представляют лампы накаливания. Для управления энергосберегающими источниками освещения используются устройства со специальными адаптерами. Уличные светильники на ртутных и натриевых лампах нуждается в фотореле с защитой от скачков пускового тока;

  • напряжению. Фотореле на 12В используются в цепях постоянного тока, питаемых от аккумуляторов. Датчики на 220В предназначены для работы с напряжением бытовой сети;
  • методу управления. Отличаются по способу отключения (принудительное, автоматическое). Энергосберегающие модели начинают работать, реагируя на движение или звук, а в остальное время находятся в ждущем режиме. Программируемые фотореле предполагают возможность настроек, множество функций, работу с несколькими индикаторами.

Кроме этого, фотореле могут иметь встроенные или выносные фотодатчики.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

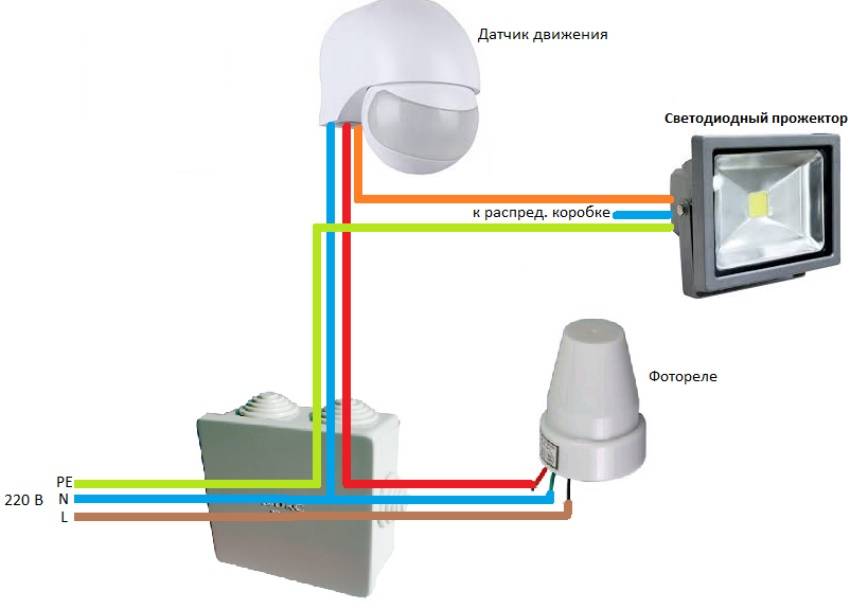

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

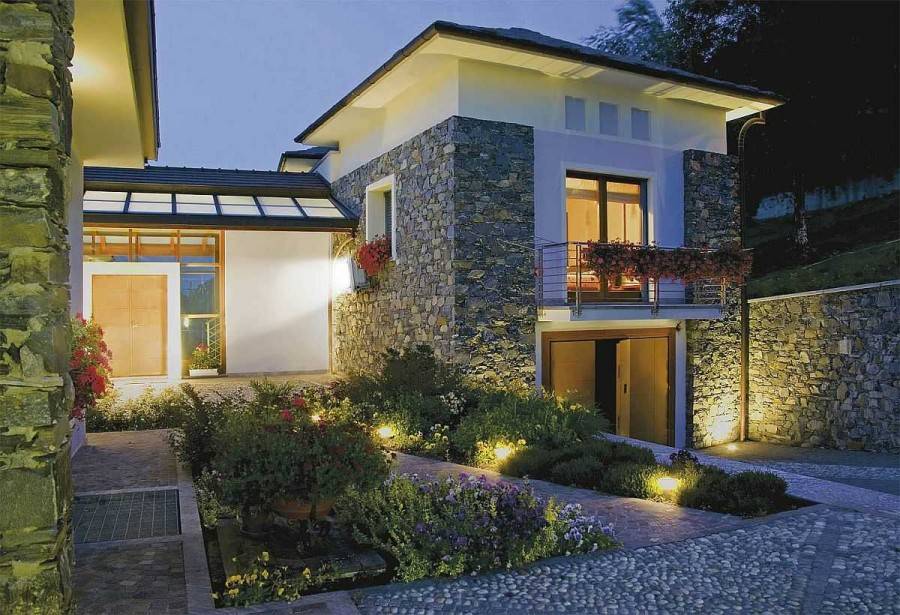

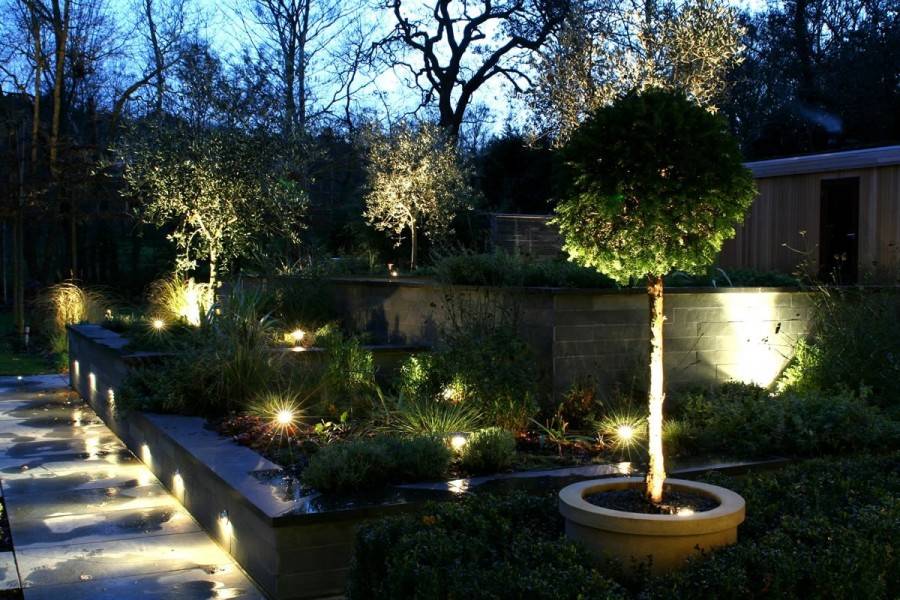

Монтаж наружного освещения загородного участка

Наружная подсветка загородного участка обычно представляет ряд отдельных структур, имеющих различное назначение. Можно выделить наиболее распространенные типовые зоны освещения:

  • детские площадки;
  • дорожки для людей, подъездные пути транспорта;
  • дежурное освещение;
  • охранный комплекс наружного освещения по периметру вдоль забора;
  • входные точки на территорию участка — ворота, калитки;
  • места легкой доступности на территорию (удаленные точки участка, близко стоящие к забору деревья);
  • декоративно-художественное освещение (подсветка фасадов, фонтанов).

Очевидно, что каждая из этих зон требует своего режима наружного освещения. При этом обязательно включение и отключение этих комплексов раздельно в ручном режиме, желательно — из разных точек. Для создания автоматического режима понадобится подключение фотоэлементов — свет включается с наступлением темноты и горит всю ночь. Дополнительно возможно использование датчиков движения или таймеров.

Высокотехнологичный таймер может обеспечить программирование работы наружного освещения на любой срок, вплоть до года, включать или отключать группы светильников. Для уменьшения расходов можно предусмотреть двухканальную работу таймеров — первая группа управляет минимальной подсветкой периметра, другая — всем остальным светом участка, возможна совместная работа двух каналов вечером с последующим отключением всех светильников, кроме дежурного освещения.

Определив количество цепей освещения, можно подсчитать необходимое количество светильников для каждой линии, а исходя из этих параметров — силу тока и мощность каждой цепи. Далее выбирается рабочее сечение кабеля (удобно использовать пятижильный проводник), осуществляется его прокладка с необходимыми ответвлениями. Обычно производят подземную прокладку бронированным кабелем с глубиной залегания около 70 см.

Над кабелем по всей протяженности нужно проложить сигнальный шнур с глубиной залегания 20 см.

В помещении устанавливается щит внешнего света, и производятся требуемые подключения и запитка от электрической сети. Обязательно наличие систем автоматического защитного отключения каждой линии. Цепи со щитом должны подсоединяться к главной схеме уравнивания потенциалов.

Основное, что надо учитывать при организации комплексной системы наружного освещения, — все работы должны проводиться согласно грамотному проекту, включающему схемы подключения, характеристики всех составных частей цепи (кабели, светильники, пакетники, электрическая арматура) и их спецификация.

Преимущества фотореле

Такое электронное устройство можно приобрести в магазине, но гораздо интересней и выгодней сделать его своими руками. Многие детали можно приобрести за малую стоимость на рынке или снять со старой пришедшей в негодность электронной техники.

Установку устройства со встроенным электронным прибором, по сути, может выполнить каждый, но видео оборудование с дополнительным элементом требует специальной практики и знаний для проведения подключения. Такая конструкция крайне необходима для крупных предприятий и больших заведений.

Наличие прибора сигнала заметно прибавляет стоимость самого устройства, но расходы окупаются за время эксплуатации. Экономия достигается за счет осуществления освещения исключительно в момент надобности, вне зависимости от светового дня. Индивидуальная система позволяет экономить энергию и продлить износоустойчивость ценного оборудования.

Фотореле представляет универсальное автоматическое устройство, которое отвечает за работу уличного освещения. Новейшие конструкции в свою очередь обеспечены средствами измерения движения, которые включаются при незначительном движении на конкретном участке.

Имеется множество схем для освещения улиц, дворов, больших площадей промышленных зон, восприимчивых не только на включение освещения. Некоторые запрограммированы на подключение отдельных уличных фонарей на разные режимы продолжительности работы.

При покупке заводского образца светочувствительного автомата необходимо обратить внимание на присутствие у механизма защиты от непредвиденного затмения фотоэлемента, к примеру, осыпавшейся листвой.

Технические характеристики

Разные модели реле обладают различными характеристиками, поэтому следует выбирать соответствующее запроектированным функциям и возможностям устройство. Рассмотрим набор параметров на примере популярного сумеречного переключателя со встроенным фотодатчиком ФР модели 601:

  • корпус — поликарбонат, не поддерживает горение;
  • встроенное реле — электромеханическое;
  • рабочие температуры фотореле ФР 601 — от −25 до +45 градусов Цельсия;
  • класс защищенности — IP44;
  • потребляемый ток — переменный, 50 Гц;
  • напряжение — 230 В;
  • максимальная мощность подключенных ламп накаливания — 1100 Вт;
  • максимальная коммутационная мощность — 2200 Вт;
  • потребляемая мощность активного датчика — 0.45 Вт;
  • максимальный пусковой ток — 10 А;
  • рабочие уровни освещенности — 5–50 люкс;
  • сумеречный порог — регулируемый, 5–50 люкс;
  • сечение подключаемых проводников — 1.5 кв. мм;
  • габариты — 146×78 мм;
  • диаметр наружной части — 63 мм;
  • заявленный производителем срок службы — 7 лет, гарантийный — 3 года.

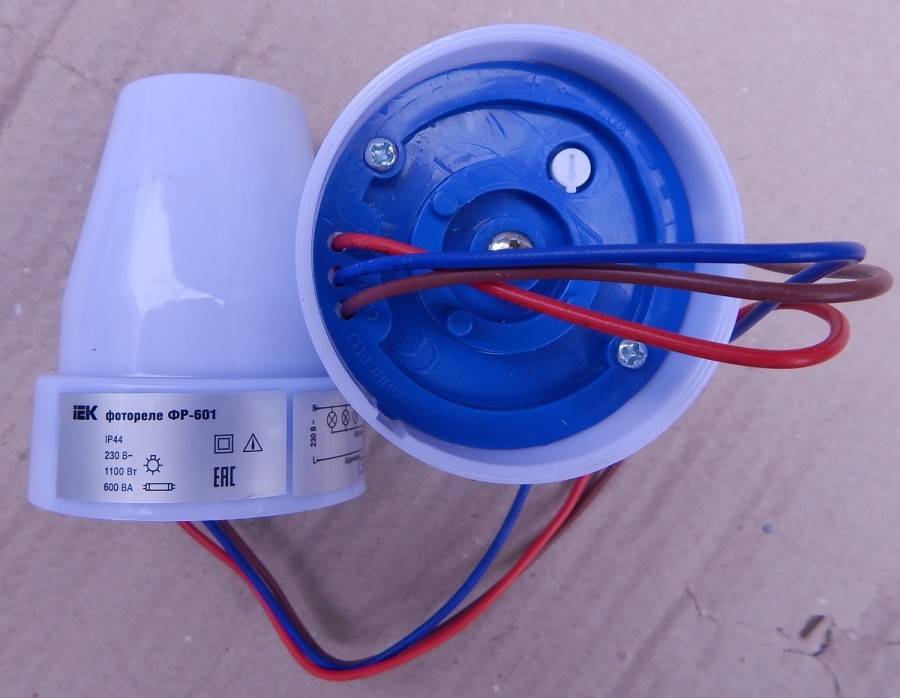

Внешний вид фотореле ФР 601:

Такое устройство подходит для уличного открытого монтажа в умеренном климате без экстремальных температур.

Схема подключения датчика освещения — пошаговая инструкция

В датчиках освещения, как правило, имеется всего 3 контакта. Обозначаются тремя цветами: черный, красный, желтый (его могут менять на синий, коричневый, розовый, белый). На черный необходимо подавать фазу, на красный – ноль. Третий контакт – выходной, с него подается фаза на осветительный прибор (или распределительную коробку, с которой подключается уличное освещение). Дополнительный ноль для освещения берется непосредственно с щитка, его также можно вывести с любой другой электрической цепи дома.

Схема подключения фотореле с обычным включателем

Есть модели датчиков, у которых имеется 4 и 5 проводов. Они позволяют подключить сразу несколько линий, то есть, внутри фаза распределяется на 2 или 3 выходных контакта. Маркируются чаще всего аналогично: вход на фазу и ноль соответственно черного и красного цветов, остальные контакты – дополнительным цветом.

Но вышеуказанный принцип маркировки соблюдается далеко не всеми производителями, поэтому перед монтажом обязательно необходимо ознакомиться с приложенной инструкцией. В датчиках, где вместо входных проводов стоят клеммники вообще никаких обозначений может не быть.

В сумеречных реле принцип подключения аналогичный, но в большинстве моделей предусмотрен также выход на ноль. То есть, подводить его отдельно к освещению не нужно – провода выводятся непосредственно из реле. Но это является одновременно и недостатком – сам датчик получается массивным, под него приходится выделять отдельную распределительную коробку.

После установки останется только отрегулировать работу датчика. В большинстве моделей для этого предусмотрен регулятор под крестовую отвертку. Выполнять корректировку срабатывания следует в то время суток, когда и необходимо включать освещение.

Регулировка чувствительности здесь — снизу, сделан регулятор под крестовую отвертку

Цены на аккумуляторные отвертки

Аккумуляторная отвертка

Итого, алгоритм подключения датчика будет следующим:

Шаг 1. Подвести электролинию в место установки датчика. Потребуется фаза и ноль. Не обязательно заводить с щитка, если общая нагрузка не будет превышать 0,5 — 1 кВт.

Подводим линию электропитания

Шаг 2. Развести электропроводку для подключения освещения (если фотореле одно, то вывод с одной линии следует пускать на распределительную коробку). С места подключения фотореле выводится фаза, ноль заводится с щитка или другой линии электропроводки.

Подготавливаем провода для соединения

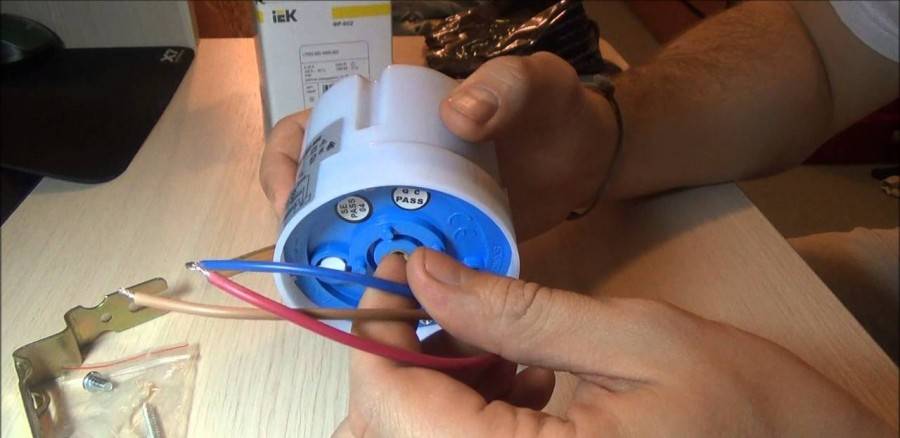

Шаг 3. Подключить фотореле по схеме, указанной в инструкции (предварительно обесточив линию).

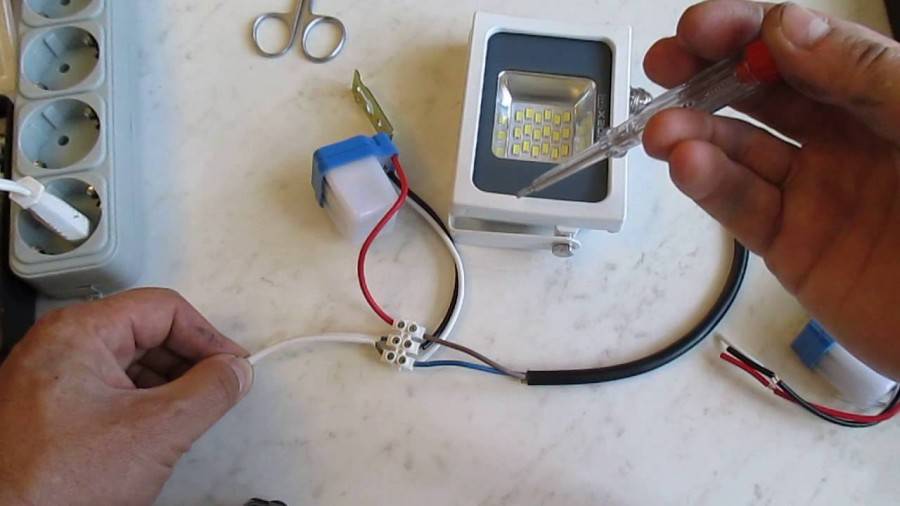

Монтируем фотореле

Шаг 4. Подключить выход с датчика к линии освещения (выход — это фаза).

Подключаем датчик к освещению

Шаг 5. Тестовое включение линии.

Проверяем работоспособность

Шаг 6. Проверка работоспособности датчика, если необходимо — регулировка степени срабатывания.

Настраиваем датчик

Схема подключения и установка

Установить фотореле можно самостоятельно. Это устройство крепится на вертикальную поверхность в месте, где солнечное освещение пространства находится на достаточном уровне.

При установке этого устройства следует учесть некоторые моменты, которые могут повлиять на нормальное функционирование прибора, а также на его долговечность:

Схема подключения фотореле

  1. Если рабочее напряжение прибора – 220 В, то его следует подключить к сети, в которой отклонение от номинала не превышает 10%. Двенадцативольтовые устройства устанавливаются через понижающий трансформатор и выпрямитель тока. Если подключается резервная система, то возможно подключение, от аккумуляторных батарей.
  2. Запрещается установка фотореле в местах рядом с легковозгораемыми предметами, а также возле ёмкостей с химическими реагентами и кислотами.
  3. Если устанавливается устройство с выносным фотоэлементом, то при покупке устройства необходимо проверить наличие специального кронштейна, на который устанавливается чувствительный элемент.
  4. Установка датчика фотореле должна быть осуществлена таким образом, чтобы на него не падал свет от освещения, которое включается этим датчиком.

Схема подключения прибора к регулируемой осветительной системе очень проста, но следует учесть некоторые моменты и правила такого подключения.

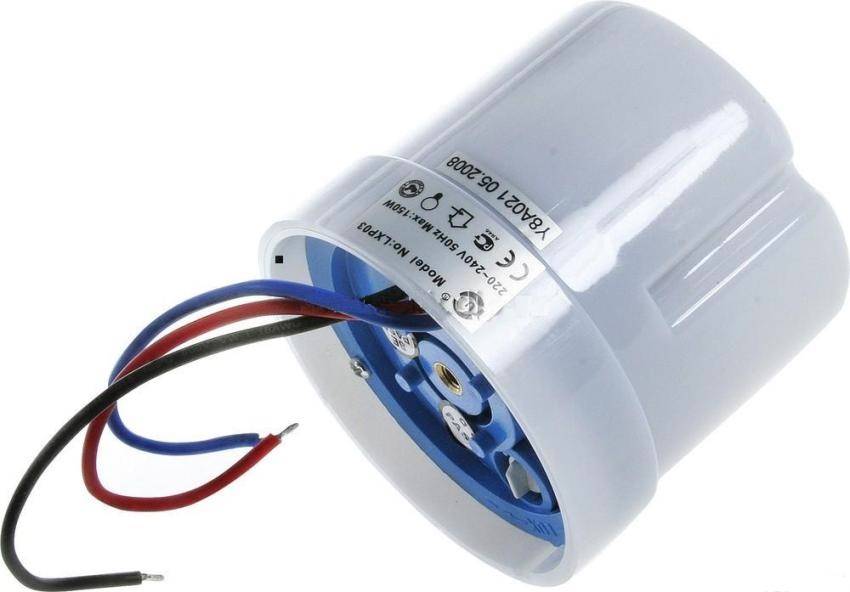

Фотореле имеет три провода различного цвета:

  • Красный – выносной, коммутирующий провод.
  • Коричневый – фазный провод.
  • Синий – “0”.

Перед проведением работ по подключению реле, необходимо полностью обесточить проводку.

Синий провод соединяется с “0” подводящей проводки и со светильником.

Красный провод выводится из фотореле напрямую на осветительный контур.

Коричневый – подключается только к фазному проводу проводки.

Если прибор имеет только два провода на выходе, то его необходимо подключить следующим образом:

  1. Подключение “фазы” осуществляется к красному проводу устройства.
  2. Подключение “0” производится к синему проводу.
  3. Вывод электрического тока к потребителям осуществляется на плате, и соответствующие провода закрепляются с помощью клемм.

Такие устройства предназначены для подключения одной лампочки. Если необходимо соединение нескольких осветительных приборов, то их следует подключать параллельно.

Некоторые устройства могут быть подключены к заземлению, поэтому при наличии дополнительного провода или контакта, подключение осуществляется стандартным способом, и “земля” подводится к устройству по 3 – жильному кабелю.

Для подключения проводов наиболее правильным вариантом, будет использование клемм, но возможна и спайка медных проводов с последующей изоляцией.

Все элементы для автоматического включения освещения, предназначенные для работы на улице, имеют степень защищённости не ниже IP44, но при налипании большого слоя снега возможно серьёзные перебои в работе такого устройства. Поэтому датчик фотореле, желательно установить под небольшим прозрачным навесом. Для изготовления навеса более всего подходит сотовый поликарбонат.

Не стоит размещать фотореле слишком низко. При переносе громоздких предметов, устройство можно легко повредить.

Рекомендуемая высота установки – 2,1 м.

Схема фотореле

Достоинства и характеристики

Фотореле имеет много положительных сторон:

  1. Создает комфорт и безопасность.
  2. Экономия электроэнергии.
  3. Отсутствие контроля за включением и выключением осветительных приборов.

Основной недостаток

— это дополнительные расходы на покупку и установку устройства.

Основные технические характеристики:

  1. Напряжение в сети, обычно это 220 В, с частотой 50 Гц.
  2. Максимальный показатель тока, чаще всего от 5 до 16 Гц;

Уровень максимального тока нагрузки зависит от мощности, и чем сильнее нагрузка, тем больше должен быть показатель тока.

  1. Диапазон наружного освещения, при котором срабатывает реле.
  2. Потребляемая мощность светочувствительного прибора.
  3. предусмотренная задержка от непродолжительного затемнения.
  4. Температура окружающей среды.
  5. Уровень защиты оболочки.

Уровень освещенности окружающей среды, при котором срабатывает система включения — в диапазоне от 5 до 50 люкс. Также есть возможность регулировки этого показателя.

Светочувствительное реле потребляет от 0,1 до 1 Вт в так называемом спящем режиме и от 5 до 10 Вт в рабочем состоянии. Большинство моделей снабжены специальной системой задержки включении и выключения, что дает возможность избежать случайных сбоев.

Для районов с разным температурным режимом, предусмотрены различные варианты прибора. Обычное светочувствительное реле должно работать от -20 до +50 градусов по Цельсию. Есть международная классификация уровней защиты, согласно которой для реле, устанавливаемого на улице, нужна маркировка не менее IP44.

Степень защиты, согласно международной системе – это защита от проникновения воды и твердых предметов.

Виды фотореле

Как уже говорили, есть фото-реле со встроенным и выносным датчиком освещенности. Кроме можно найти следующие разновидности:

  • Со встроенным датчиком движения. Такие устройства ставят в местах, где свет необходим только во время нахождения рядом человека — возле туалета, на заднем дворе и т.п.
  • С таймером. Если вы не хотите, чтобы свет горел ночью все время, а гас, например, в полночь, вам нужна такая модель. Выставляете таймер на желаемое время, он отключает освещение. Фотореле с таймером можно ставить на цепь, питающую декоративную подсветку двора, сада.

    Фотореле бывают разных видов

  • Астротаймер. Это уже не фотореле, а более серьезной устройство, в память которого заложены время заката и восхода разных климатических зон. При настройке вы задаете часовой пояс и само устройство включает/отключает освещение в зависимости от заложенных данных. Астротаймер стоит намного дороже фотореле, но с ним нет никаких хлопот, ни с местом установки ни с засветкой.

Если вам нужна одна из описанных выше функций, совсем не обязательно покупать фотореле с датчиком движения или таймером. Можно установить обычный датчик, и, последовательно с ним, подключить нужное устройство (датчик движения или таймер). Функции будут те же, а ремонт и замена обойдутся в меньшую сумму. Если в фотореле с дополнительными функциями выйдет из строя одна из частей, придется менять устройство полностью, а стоит такой вариант дороже собрата «без наворотов».

Схема подключения

Теперь поговорим о том, как установить фотореле правильно. Подключить этот элемент может оказаться сложно по ряду причин. Например, электрическая схема размещения осветительных приборов не предусматривает этого, к элементам управления ограничен доступ либо же имеются довольно жесткие требования активации светильников. План подключения фотореле к светодиодному прожектору будет зависеть от особенностей техники, что будет использоваться. Часто она вообще изображается на самом решении.

Стоит отметить, что в техпаспорте всегда можно найти подробную инструкцию. Если она по каким-либо причинам отсутствует или неясна, рассмотрим следующий план подключения. Фотореле получает несколько проводов. Их цвет может быть различным, но обычно они имеют синий, коричневый и красный расцветки. Также они часто имеют буквенные значения: N – нулевой кабель, L – фазный кабель, Load – нагрузочный кабель. Устройство обычно подпитывается при помощи синего провода.

Этот кабель следует подключить к нулю в распределительной коробке, как и нагрузку к лампочке освещения. Фазный кабель подводится к вводу соответствующего типа. Провод красного цвета уходит на фазу, откуда ток идет к осветительному фонарю. Если мощность лампочек, что подсоединяются к фотореле, будет выше показателя его мощности, то нагрузка идет через магнитный пускатель либо контактор, который имеет некое значение мощности.

Таким образом, по аналогии подключается нуль. Нагрузка идет к нужным выводам нуля и фазы. Подобное фотореле предназначается для управления лампочкой. Для регулирования работы более чем одной лампы, их следует соединить в цепь параллельного типа и подключить, как говорилось ранее. Если говорить о подключении фотореле с заземлительными клеммами, то у них будет схема подключения, описанная ранее, но разница состоит в том, что здесь будут добавлены провода заземления.

Включение реле в схему

В схемах управления нагрузкой фотодатчик играет, по сути, роль обычного выключателя. Соответственно, и схема его включения в систему аналогичная: на один из проводов подается фазное напряжение, после срабатывания фотоэлемента оно через другой провод «проходит» на нагрузку (светильник) и запитывает его. Третий провод – общий для реле и управляемого устройства.

Цветная схема

Все провода для включения «датчика» в схему имеют стандартную цветовую маркировку:

  • белый, коричневый или черный вывод – предназначен для подачи на фотоэлемент электрического питания;
  • вывод в изоляции синего или серого цвета – «ноль», к которому подключается второй питающий проводник и один из проводов от нагрузки;
  • красный вывод соединяется со вторым «нагрузочным» проводом.
  • у некоторых моделей предусмотрен вывод для подключения «земли», имеющий традиционную желто-зеленую раскраску.

Вообще, схема подключения и цветовая расшифровка проводов фотоэлемента обычно указывается либо на корпусе прибора, либо на его упаковку, либо во вкладыше-инструкции. Но если она утеряна – ничего страшного; просто следует всегда помнить о приведенной выше цветовой схеме.

Особенности подключения

Соединение всех проводов следует обязательно делать в герметичной распределительной коробке – в случае неисправности это сильно облегчит замену вышедшего из строя прибора. Кроме того, сделает возможным оперативное изменение своими руками схемы уличного освещения в холодное время года.

При необходимости включения в схему контактора (пускателя) для управления мощной нагрузкой все приборы лучше всего смонтировать в герметичном боксе подходящего размера. В некоторых случаях для осуществления более глубокой автоматизации управления освещением, фотореле «спаривают» с датчиком движения – в таких ситуациях, чтобы вся «связка» корректно работала в темное время суток, датчик следует включать между реле и осветительным прибором.

Являясь по своей сути автоматическим переключателем – то есть устройством для замыкания или размыкания проводов – хорошее световое реле может включаться в схемы управления осветительными приборами любого типа. Единственное ограничение у некоторых моделей – для более надежной работы индуктивных нагрузок (например, «кобры» с дросселями на входе) рекомендуется подключать их через контакторы, играющие в данном случае роль исключающей влияние больших пусковых токов светильника на схемные элементы фотореле гальванической развязки.

Как работает датчик освещённости

Задача фотореле — включить осветительный прибор, когда во дворе становится сумеречно и выключить его с наступлением рассвета. В основе прибора — светочувствительный элемент (фотодиод, газоразрядник, фототиристор, фоторезистор), который на свету изменяет свои характеристики. Например, в фоторезисторе уменьшается сопротивление, ток легко проходит через этот элемент и замыкает контакт, выключающий освещение.

К одному сенсору можно подключить несколько осветительных устройств

Дополнительные элементы прибора помогают избежать ошибочного включения/выключения, настроить чувствительность сенсора, усилить сигнал от датчика и т. д.

Вопрос – ответ

Вопрос: Погасла лампа после нескольких часов работы прибора.

Ответ: Возможно, перегорела лампа или сгорел предохранитель. Необходимо учитывать пусковые токи. Прибор использовать с меньшей нагрузкой. Придется приобретать более мощный прибор.

Вопрос: Установил проверенный ФР-16 А, через сутки перестал работать. Свет горит все время, днем светодиод гаснет.

Ответ: Очевидно, проходящий ток превысил номинальный, и контакты залипли. Сам прибор должен быть исправен. Замените реле на более мощное (24 вольта). Ставьте автовключатель. Учитывайте пусковые токи.

Вопрос: Лампа освещения постоянно мигает.

Ответ: Неправильно установлен прибор. Он ловит свет от светильника. Установите его в другом месте, где на него не будет попадать свет.

Вопрос: Летом все работало, выпал снег, и прибор стал произвольно включаться и отключаться.

Ответ: Фотореле ловит отражающийся свет от снега. Подложите оцинкованную пластину под окошко сенсора.

Вопрос: Почему прибор срабатывает на свет фар автомобилей?

Ответ: Подобным образом срабатывают модели, не обладающие задержкой выключения (ФР-2Э, ФР-7А, ФР-8А, ФБ-2, ФБ-5). Если установить сенсор выше (уровень 2 этажа) все будет работать нормально. Настройка при этом должна быть не менее 20 ЛК.

Вопрос: Нужно чтобы свет включался раньше.

Ответ: Немного отведите фотосенсор от светового окна. Получая меньше света, он будет срабатывать раньше.

Вопрос: В прибор попала вода.

Ответ: Самая распространенная ошибка при установке прибора. У гермопыльника по диаметру, обрежьте кольцо. Отверстие для провода должно быть меньше его диаметра в два раза. Тогда плотность в этом месте увеличится, не давая проникать влаге.

Особенности устройства

Фотореле имеет вид датчика, который работает благодаря наличию у него фотоэлемента. Через него датчик оценивает уровень освещенности на улице и, при совпадении заданных параметров, активирует включение света в системе уличного типа освещения.

Регулятор на корпусе

Схема фотореле не очень сложна и умещается в небольшой компактный корпус, из которого выходят три проводника. Они необходимы для подключения прибора к сети питания. Они также могут использоваться для управления включением аппарата в зависимости от выставленного в настойках уровня освещенности. Такой датчик может использоваться в разных ситуациях. Но наиболее часто он применяется для создания уличного типа освещения. Сегодня очень распространены модели, которые имеют регулятор. Он используется для управления работой прибора и более точной его настройки. Благодаря регулятору можно добиться правильной работы устройства в каждой заданной ситуации.

Выставляя регулятор на «-», датчик будет включать освещение только ночью, а при установке на «+» — когда только начинает смеркаться. Многие производители рекомендуют устанавливать регулятор на срединное положение. Это обеспечит более стабильную работу устройства. Для более эффективного управления работой датчика нужно настроить несколько параметров:

  • диапазон чувствительности света. Его надлежит выставлять в пределе от 5 до 50 Люкс;
  • мощность — от 1 до 3 КВт;
  • максимальная нагрузка сети – 10 А.

Также для правильного подключения важно знать, какие виды фотореле бывают. Самое главное отличие таких датчиков заключается в расположении фотоэлемента:. Датчик с выносным фотоэлементом

Датчик с выносным фотоэлементом

  • датчик со встроенным фотоэлементом. Такие модели могут иметь встроенный регулятор и таймер. В данном случае подключение прибора происходит по обычной схеме. Для подключения подойдет стандартная электрическая схема для фотореле;
  • датчик с выносным фотоэлементом. Здесь конструкция устройства состоит из двух частей: фотоэлемент, что выносится на улицу и переключатель, который стоит устанавливать отдельно. Для подключения их между собой нужно использовать кабель.

Для каждой модели характерна своя схема фотореле, которую следует учитывать для дальнейшего подключения прибора. Еще одним вариантом подключения является способ через таймер. С помощью такого устройства можно легко запрограммировать датчик на отключение или включение регулятора. В результате включение света будет происходить через определенные интервалы времени. Это позволяет значительно сэкономить на потреблении электроэнергии.

ФР-601 (602)

Если речь заходит об использовании стандартных однофазных фотореле для освещения, то самой популярной моделью являются устройства ФР-601 и ФР-602 производства компании ІЕК.

Они достаточно надежные, и даже у непосвященных в электронику пользователей не возникает вопросов, как подключить автоматический регулятор подсветки. Эти две модификации  имеют несущественные различия: они обе работают с током одних и тех же напряжения и частоты, имеют аналогичную потребляемую мощность (0,5 Вт) и абсолютно одинаковые комплекты поставки.

Различия касаются лишь максимального сечения подключаемых проводников: для 601 модели она составляет 1,5 кв. мм., а для 602 — 2,5. Следовательно, отличается у них и номинальный ток нагрузки: 10 и 20 А, соответственно. Фотоэлемент у обеих моделей встроенный, его регулировка возможна в пределах от 0 до 50 лк с шагом в 5 лк.

Самый простой датчик освещённости для лампы на 220V

Это пожалуй самый простой датчик освещённости для включения лампы на 220V в сумеречное время который мне удалось найти, применить его можно у себя во дворе или подъезде. Схема фотореле состоит всего из 3-х распространённых элементов. Спаять данную конструкцию сумеречного датчика сможет любой человек у которого есть паяльник, припой и флюс, даже нет необходимости для этого вытравливать плату.

Детали для датчика освещённости:

  • Симистор BT136-600E, купить на Aliexpress – https://ali.pub/3w39vz;
  • Фоторезистор GL5516 (на свету его сопротивление – 5-10 кОм, в полной темноте – 0,5 МОм) – https://ali.pub/3w3a3d;
  • Резистор на 330 кОм.


Самый простой датчик освещённости для лампы на 220V


Самый простой датчик освещённости для лампы на 220V


Самый простой датчик освещённости для лампы на 220V

Как сделать датчик освещённости (фотореле) для лампы на 220V, процесс изготовления:


Самый простой датчик освещённости для лампы на 220V

Так как устройство очень простое то паять схему фотодатчика будем навесным монтажом. Сначала берём симистор BT136 (или BT137), лицевой стороной с маркировкой вверх. Впаиваем между второй и третьей его ногой резистор на 330 кОм.


Самый простой датчик освещённости для лампы на 220V

Фоторезистор припаиваем между 1-й и 3-й ножкой симистора.


Самый простой датчик освещённости для лампы на 220V

Берём сетевую вилку с проводом на 220V, один провод припаиваем к 1-й ножке симистора а второй провод будет идти ко второй ножке но в его разрыв будет подключен патрон для лампы.


Самый простой датчик освещённости для лампы на 220V

На фото ниже показана уже полностью собранная схема датчика освещённости для лампы 220V, как Вы можете видеть, что при свете в комнате лампа не светится.


Самый простой датчик освещённости для лампы на 220V

Но стоит мне закрыть трубочкой фотодатчик как лампа сразу начинает зажигаться, что показывает, что данный сумеречный датчик работает отлично!


Самый простой датчик освещённости для лампы на 220V

То же самое происходит когда выключить свет, лампа сразу начинает светить, устройство работает как с лампами накаливания так и светодиодными лампами, данную самоделку советую к повторению, так как она очень простая. Благодаря малому количеству деталей эту схему легко разместить в патроне для лампы, просверлив окошко под фоторезистор, чтобы датчик освещённости мог срабатывать при наступлении темноты и выключаться на рассвете.


Самый простой датчик освещённости для лампы на 220V

Забрать к себе:000

Похожие самоделки:

  • Диод в качестве датчика света для автоматического…
  • Включение освещения по движению, как подключить…
  • Мощное твердотельное реле на 220В своими руками
  • Датчик движения на HC-SR505, увеличиваем дальность…
  • Регулятор мощности паяльника
  • Простой детектор скрытой проводки на одном транзисторе
  • GSM сигнализация на модуле SIM800L и Arduino
  • Абажур из ниток для лампы
  • Ламповый гитарный комбик своими руками

Tags:датчик освещённости, светильник, фотодатчик

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
