Насос для откачки канализации: особенности, выбор

Достоинства и недостатки

Основным преимуществом компактного аппарата является возможность обустройства канализации в рамках ремонта после строительства и монтажа при низком расположении сантехнического оборудования (ниже отверстия слива). При установке мощных насосов диаметр труб составляет 50 мм. Такую сантехническую сеть можно легко замаскировать. Если спрятать ее не удается, то она не так сильно выделяется, как установка из трубопровода диаметром 100 мм.

Сантехническая насосная станция может быть устанавлена как на кухне, так и в санузле.

У насосов есть следующие недостатки:

1. Шум устройства. Некоторые компании совершенствуют модели, но шум не исчезает.
2. Перегорание аппаратов. Прибор может работать несколько лет, если был выбран правильно и в канализацию не попадают крупные предметы. Если выбор модели был ошибочным и устройство работает по максимуму, то происходит его поломка. Насос для туалета должен обладать высокой мощностью.
3. Потребность в электричестве. Когда нет питания, слив не функционирует. Для обеспечения бесперебойной работы необходим резервный источник.
4. Правильная эксплуатация. В режущий элемент не должны попадать волокнистые материалы и волосы, которые наматываются на винт и снижают качество измельчения. Через некоторое время винт перестанет нормально работать. Оборудование не перегорит, т. к. сработает датчик перегрева, но установку нужно будет разобрать и почистить.

Насос для унитаза

Домашний канализационный насос для туалета представляет собой коробку, размеры которой соответствуют размерам смывного бачка с измельчителем для попадающего в унитаз мусора.

Цвет корпуса подбирается под цвет унитаза. Когда производится слив, устройство, наполненное водой, начинает измельчать туалетную бумагу и прочие отходы с помощью лопастей. Но, с крупным мусором, например, средствами личной гигиены, оно справиться не может.

Такое устройство способно перекачивать сточные воды, температура которых находится в пределах от +35 до +50 градусов Цельсия. Многие модели имеют дополнительные отверстия для подключения душа или биде.

По указанной причине, температура воды играет важную роль при выборе устройства. Превышение данных значений может привести к выходу устройства из строя. Некоторые модели оснащены реле, которое отключает прибор через полчаса после перекачки горячей воды.

Помимо таких фекальных насосов, существуют также установки скрытого монтажа с измельчителями, которые используются в настенных унитазах. Они отличаются небольшими размерами, что позволяет спрятать их за гипсокартонной перегородкой.

Существуют модели, сочетающие в себе и унитаз, и насос. В подобных конструкция отсутствует сливной бачок. Его подключение осуществляется непосредственно к водопроводу и занимает мало места.

Установка канализационного насоса на унитаз

Существуют общие правила установки для большинства таких насосов.

Всегда следует ознакомиться и с инструкцией, прилагаемой к изделию. Итак, давайте начнем:

Насосный агрегат должен быть жестко закреплен на поверхности пола.
Канализационный насос необходимо подключить непосредственно к унитазу. Если необходимо установить унитаз с помощью патрубка, то его максимальная длина обычно указывается в инструкции. Для насосов Grundfos, например, это расстояние не должно превышать 150 мм.
Горизонтальные участки напорной канализации должны иметь уклон в сторону канализационного стояка. Величина уклона может отличаться у разных производителей и следует свериться с инструкцией по эксплуатации.
Для поворотных участков напорных труб лучше использовать отводы под углом 45º. Это снизит риск засорения напорной секции.
Правильный диаметр напорной канализации следует выбирать исходя из количества подключенных “источников”, т.е. если к насосу помимо унитаза подключены душевая кабина и умывальник, то для напорной канализации следует использовать трубу большего диаметра. Таблицы размеров труб включены в руководство по эксплуатации насоса

Также следует обратить внимание на максимальную мощность насосной установки, так как она должна успеть откачать все стоки. В противном случае возрастает риск поломки.
Если у вас вертикальная линия отвода, она ДОЛЖНА находиться выше по течению

Высота стояка зависит от расстояния до стояка общей канализации и диаметра напорной канализации.
Производители не допускают установку канализационных насосов в яме рядом с туалетом. Причина этого не была мне четко объяснена. Однако, чтобы сохранить гарантию, я рекомендую следовать этому пункту.

Особенности отводящего трубопровода

Компактные санитарные насосы для туалетов способны перекачивать сточные воды не только горизонтально, но и вертикально. Для вертикальных участков трубы стоит предусмотреть дренаж – если потребуется прочистить засор в ней, лучше, если сточные воды будут отводиться в определенное место, а не хаотично выливаться во время работы.

Высота вертикального участка отводящей трубы определяется с учетом минимального уклона горизонтальной части. У каждого производителя (иногда у каждой модели) свой минимальный уклон, но в большинстве случаев он составляет 1-4% (1-4 см на 1 метр).

Необходимо соблюдать осторожность. В описании канализационных насосов указывается максимальная высота подъема сточных вод и максимальное расстояние их горизонтального перемещения

Например: 8 м вверх и 80 м по горизонтали. Однако это не означает, что, подняв трубу на 4 метра вверх, можно транспортировать жидкости еще на 80 метров по горизонтали. В этом случае – после четырехметрового подъема – длина горизонтального участка составит не более 40 метров. Причина: подъем на 1 метр вверх “отнимает” около 10 метров горизонтальной транспортировки

Это важно и стоит запомнить

Характеристики

Как уже говорилось, понятие поверхностный фекальный насос охватывает огромное количество решений с различными характеристиками и типами исполнения, особенно, что касается фекальных насосов для внутренней установки.

Для насосов, предназначенных для перекачки сточных вод из септиков, выгребных ям и т.д., основными характеристиками являются:

• Производительность, м3/час (литр/мин);
• Напор, м;
• Температура жидкости;
• Мощность двигателя;
• Способ установки (горизонтальный/вертикальный);
• Допустимый размер твердых частиц.

Напор указывается в метрах и определяет высоту, на которую насос способен поднять жидкость. Чтобы понять, какое значение необходимо для выбора конкретной модели, следует сложить высоту от дна резервуара до насоса и от насоса к точке сброса. К этому значению также добавляется десятая доля от протяженности горизонтального участка трубопровода, который тоже создает сопротивление току жидкости и примерно в 10 раз меньше, чем вертикальный подъем.

Фекальные насосы делятся на два типа:

• Для работы с холодными стоками до +40оС.
• Для работы с горячими стоками до +90оС.

Если требуется оборудовать фекальным насосом санузел с душем, посудомоечной машинкой, стиральной машинкой, то обязательно выбивается агрегат для горячих стоков.

Чтобы оценить требуемую производительность, следует подсчитать примерный расход воды и выбрать наибольшее значение. Ориентироваться можно по следующей таблице:

Потребитель	Расход л/мин	Расход м³/час
Умывальник с раковиной	10	0,6
Умывальная раковина	10	0,6
Ванна/гидромассаж	18	1,08
Душ	12	0,72
Туалет	7	0,42
Биде	6	0,36
Стиральная машина	12	0,72
Кухонная мойка	12	0,72
Посудомоечная машина	8	0,48
Водоразборный кран 1/2″	20	1,2
Водоразборный кран 3/4″	25	1,5
Итого:	140	8,4

В данном случае следует выбрать насос с производительностью от 10 м3/час.

Виды и принцип работы насосных систем

Для откачки сливных ям зачастую используется специальный насос для канализации. Принцип его работы заключается в том, что он перекачивает фекальные массы, в которых могут содержаться различные твердые частицы. Установленный в нижней части прибора измельчитель справляется с особо крупными фрагментами, перемалывая их до более мелкого состояния.

Перед покупкой фекального насоса нужно уточнить у продавца по поводу гарантии

Для откачки сточных вод существует два основных вида насосов:

• Дренажный – выкачивает фекальные массы с включениями небольших размеров, таких как песок, ил и подобные вещества, но для слишком густой массы он не годится;
• Фекальный – способен выкачать не просто загрязненную воду, а с содержанием фекалий и других твердых частиц благодаря встроенному в его конструкцию измельчителю.

Первые не опускаются в массу, а находятся рядом с ямой, в которую опускается только шланг, подсоединенный к входящему патрубку насоса. Следует отметить, что подобные устройства не отличаются большой производительностью, не могут перемалывать слишком большие частицы, а также их нельзя использовать при откачке с больших глубин, поэтому их в основном используют на дачах.

Погружные и полупогружные модели применяются гораздо чаще и обладают гораздо большей производительностью, так как полностью или частично находятся в выгребной яме.

Правильная эксплуатация

Регулярное использование насоса для откачки фекальных стоков подразумевает соблюдение всех технических условий, указанных в инструкции!

Хозяевам необходимо обратить внимание на следующие параметры:

• глубину погружения для погружных и поплавковых (полупогружных) моделей;
• на особенность перекачки и создаваемую мощность (у моделей с вертикальной подачей жидкости средний показатель 7-10 метров, для горизонтальных моделей – до 100 метров);
• энергопотребление – выпускаются достаточно экономные насосы бытового типа мощностью 220-370 ватт;
• на размер механических примесей – он может быть от нескольких миллиметров до 8 сантиметров;
• температуру рабочей среды – от 40 до 90 градусов;
• наличие измельчительного механизма (нельзя устанавливать модели без ножа в стоки с механическими примесями больших размеров);
• шкаф управления погружным насосом очень сильно поможет в эксплуатации оборудования.

Несоблюдение одного из перечисленных технических условий приведёт к выходу агрегата из строя.

Категорически запрещено:

• включать оборудование при отсутствии в яме жидкости – сгорит двигатель;
• подключать агрегат без средств защиты и заземления – это опасно для человека, обслуживающего канализацию.

greenologia.ru

Назначение гидронасоса для канализации

В большинстве случаев канализационную систему в загородном доме проектируют таким образом, чтобы отработанная жидкость перемещалась по ней самотеком. Но иногда локальный септик располагается выше, чем трубопровод для отвода нечистот и все сантехнические приборы в здании.

Поскольку сточная вода не в состоянии передвигаться сама по себе вверх по трубам, приходится применять насос для перекачки канализации. Чтобы правильно выбрать насосное оборудование, следует ознакомиться с его модификациями и характеристиками, а также учитывать немало факторов.

Все канализационные насосы подразделяют на 4 основные группы:

1. Агрегаты, используемые для перекачки жидкости, появляющейся в результате реализации хозяйственно-бытовых потребностей.
2. Мощные насосные конструкции для производственных нужд.
3. Помпы для канализации, предназначенные для транспортировки атмосферных осадков.
4. Насосы для перемещения сформировавшихся осадков.

Также необходимость в канализационных насосах для частного дома возникает в случае достройки или перепланировки здания. Дело в том, что тогда изменяется конфигурация инженерных коммуникаций, проходящих внутри дома, а также увеличивается объем отработанной жидкости, которая уже не может самотеком покидать жилую постройку.

Самым распространенным способом обустройства канализационной системы, в которой предусмотрена принудительная откачка стоков, является монтаж в подвальном помещении здания промежуточного накопителя. По мере заполнения резервуара до определенной отметки включается в подвале насос для канализации – он откачивает стоки за пределы дома для последующей очистки или вывоза.

Также можно установить компактный насосный блок, который будет функционировать исключительно во время слива сточной жидкости. Но у этого варианта имеется большой недостаток – в случае поломки агрегата дом останется без работающей канализационной системы.

Применение насосов для напорной канализации по сравнению с эксплуатацией самотечной конструкции имеет следующие преимущества:

1. Уменьшается потребность в периодической прочистке трубопроводов, поскольку интенсивное перемещение по ним стоков способствует самоочищению труб.
2. Сантехнические приборы и бытовую технику, которой требуется подключение к сети для отвода стоков, можно устанавливать в любом месте, вне зависимости от необходимости формирования уклона в направлении выпуска, накопителя или септика.

Самотечные системы бытового назначения монтируют из труб, имеющих аналогичное сечение. Когда фекальные нечистоты отводятся отдельно, диаметр трубопровода принимается таким, что он будет заполняться на 0,7 от его максимальной высоты. Этот промежуток необходим для обеспечения вентиляции и отвода неприятно пахнущих и взрывоопасных газообразований.

Когда выбирается насос для домашней канализации, нужно учитывать параметры трубопровода, чтобы он соответствовал предполагаемой нагрузке. Все принудительные канализационные конструкции, по сравнению с самотечными, отличаются энергозависимостью.

Если в доме проживает небольшое количество жильцов, тогда накопительный резервуар наполняется не сразу и насосное оборудование включаться будет время от времени. Но если объем сточной жидкости большой, агрегат должен работать почти постоянно, а при отключении электроснабжения могут возникать довольно серьезные проблемы.

С целью снижения расходов на приобретение насоса для системы отвода нечистот, можно установить более тонкие и дешевые трубы и тем самым удешевить стоимость их монтажа. Но тогда в процессе эксплуатации оборудованию будет необходимо постоянное обслуживание, которое также требует денежных затрат.

А если к ним приплюсовать еще и стоимость источника бесперебойного питания, который должен быть установлен на случай аварийного отключения электричества, выгода получится нулевой.

Полупогружной насос для фекальных масс

Полупогружное оборудование для перекачки фекалий сочетает в себе достоинства погружных и поверхностных устройств. В этом случае прибор фиксируется на специальной платформе, которая находится на поверхности жидкости.

Особенность подобного насоса заключается в том, что установить агрегат нужно так, чтобы его мотор был над водой.

Есть несколько способов монтажа полупогружного оборудования:

• Установка на плавающей платформе – такой вариант применяется для небольших бытовых моделей;
• Подвешивание к боку очистного резервуара – применим для совсем небольших насосов;
• Фиксация на площадке, которая крепится к стенке сточной ямы – в этом случае надо следить за тем, чтобы уровень вод не поднимался выше этой площадки, так как корпус устройства не герметичен.

Для продления срока службы фекального насоса следует регулярно выполнять техническое обслуживание

Полупогружные модели пользуются неплохой популярностью из-за своей универсальности. Кроме того, почти всегда они сразу укомплектованы автоматикой с поплавками и довольно легко настраиваются, что дает им еще одно преимущество.

Как выбрать фекальный насос для канализации

Если вам требуется оборудование для откачки стоков, то важно при покупке обратить внимание на несколько характеристика прибора. Механизм будет работать долго, если принимать в расчет:

Механизм будет работать долго, если принимать в расчет:

1. требуемая производительность;
2. диаметр канализационной трубы;
3. общее количество сточных вод;
4. глубину погружения насоса;
5. напор;
6. вид механизма;
7. мощность насоса;
8. дополнительные опции – измельчитель, контроль объема жидкости;
9. фирму изготовителя изделия.

Максимальный напор

Эта характеристика указывает на давление, которое может создать насос. Это второй важнейший показатель эффективности механизма. Его измеряют в метрах, так как это позволяет понять на какую высоту насос способен закачать жидкость. Нужно выбирать такой насос, чтобы его напора было достаточно для подъема жидкости на необходимую высоту. Большой напор можно получить, только используя, дорогие, высокопроизводительные устройства.

Глубина всасывания/погружения

Необходимо принимать в расчет характеристику устройства, которая зависит от места расположения приусадебного участка – глубина погружения. Этот показатель определяется тем, предназначением механизма, и влияет на способность перекачивать сточные воды, бывает в пределах 3-20 м.

Мощность

Во время выбора подходящего насоса для перекачки канализационных стоков, учитывайте его мощность. Это прямо влияет на производительность оборудования, возможность откачивать вязкие субстанции содержащие твердые частицы и на затраты электроэнергии при работе. Эта характеристика оказывает влияние на напор, мощность зависит от изготовителя и модели.

Рабочая температура

Любые фекальные насосы, предназначенные для бытовых канализаций, подразделяются на 2 вида:

1. Для холодных сточных вод – температура жидкости не превышает 45 градусов;
2. Для горячих сточных вод – температура жидкости до 90 градусов.

При поступлении в канализацию только охлажденной жидкости, лучше использовать модели, предназначенные для холодной воды, но не  запрещено устанавливать насосы для горячей воды (но они стоят дороже). Именно эти насосы используют в частных домах. Горячая вода попадает в канализационную систему из стиральной и посудомоечной машины и во время аварийных сбросов теплоносителя из отопительной системы.

Автоматическое управление

Управлять насосом при откачке сточных вод вручную, придется все время самому включать и отключать его, а это неудобно. Потребуется часто быть рядом с оборудованием. Лучше приобретать устройства, в комплекте которых есть:

• Поплавок – элемент определяющий высоту сточных вод в емкости, он позволяет вовремя включать и отключать оборудование;
• Термореле – устройство, которое срабатывает при значительном нагреве электродвигателя, это позволяет своевременно отключить питание насоса, не допуская перегрева.

Для снижения риска засорения насоса с измельчителем, изготовители иногда устанавливают устройство самоочищение механизма дробящего крупные частицы. Это дает возможность увеличить срок эксплуатации оборудования без остановок и перебоев в работе. Самостоятельная очистка измельчителя, дополнительно уменьшает риск перегрева электродвигателя.

Эффективными и самыми надежными фекальными насосами являются приборы с металлическим корпусом и рабочей частью. Для этого используют нержавеющую сталь и чугун. Изделия из пластмассы стоят меньше, но при работе в агрессивной среде они быстрее выйдут из строя.

Общее описание и составляющие канализационных насосов

Канализационные насосы предназначены для откачки не только загрязненной воды, но и осушения подвалов, бассейнов и выгребных ям. Существует 3 типа данных конструкций:

1. Дренажные.

        2. Фекальные.

    3. Канализационные насосные станции.

Дренажные перекачивают только чистую воду с небольшим уровнем загрязнения. Фекальные способны откачивать жидкость из канализационных стоков с высоким уровнем загрязнения. Канализационные станции «отводят» стоки.

В общем понятии канализационные приспособления погружают под землю с целью перекачки жидкостей определенной степени засоренности. Обычно в специальных магазинах можно найти насосы из нержавейки, чугуна и пластика. В наличии имеется датчик уровня, который контролирует автоматическое включение насоса.

Поплавковый выключатель – это и есть автоматический включатель насоса. Когда накапливаются фекальные массы на определенном уровне, ключ замыкается или размыкается. Его можно регулировать на различный уровень выкачки загрязненной воды.

Поплавковый выключатель состоит из бокса с воздухом. Емкость сделана из пластикового материала. Также в наличии имеется шар из металла, который размещен внутри. С помощью электрических контактов ключ включается, когда уровень масс достигнет максимума. Если количество жидкости уменьшается, «поплавок» выключается – контакты размыкаются, двигатель отключается.

Канализационные насосы являются новшеством. Их не нужно включать самостоятельно. Но данные приспособления имеют два отличия: форма и тип крыльчатки.

Крыльчатка – рабочее колесо, которое перекачивает жидкость. Имеется несколько видов крыльчатки:

• многоканальные закрытого типа – перегоняют чистую воду без различных примесей и мусора;
• многоканальные полузакрытого типа – допустимый уровень загрязненности чуть ниже среднего;
• VORTEX – приспособление откачивает сильно загрязненные массы;
• крыльчатка с одним каналом – массы средней твердости;
• крыльчатка с двумя каналами – массы с содержанием большого количества твердых фекальных масс;
• колесо с ножом – измельчает все отбросы, которые попадают в сточные воды.

Еще одно отличие канализационных насосов – диаметр. Дренажные насосы, перекачивающие исключительно чистую воду, имеют 10 мм в диаметре – максимум. Насосные станции, работающие с твердыми фекальными массами и мусором в виде туалетной бумаги и прочего – до 100 мм.

Принцип действия

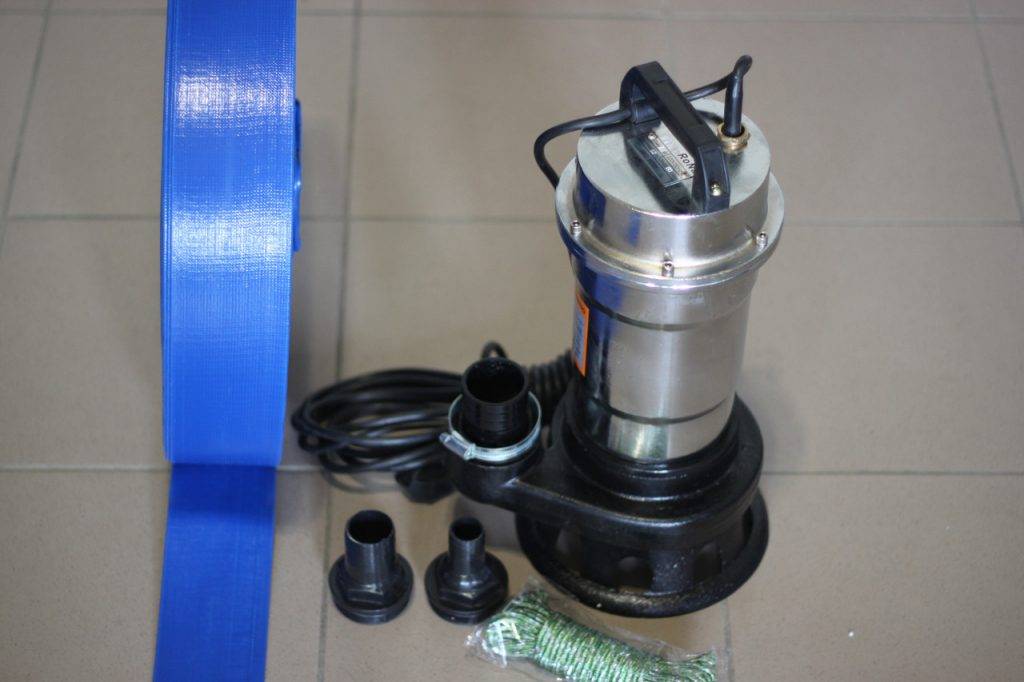

Погружной

Корпус устройства производится из надежного материала по прочности, который устойчив к негативному воздействию агрессивных стоков.

Эту помпу можно использовать как стационарно, так и периодично, подключая по мере необходимости.

В первом случае на дне емкости со стоками изготавливается площадка для монтажа устройства. На выходящие патрубки подсоединяются трубы для выкачки фекальных масс.

Для возможного техобслуживания фекальник можно подвесить на стальной трос. Его будет легко изъять и произвести ремонт. Погружная установка может работать без вмешательства человека. Для этого оборудование укомплектовывается автоматикой и поплавковым выключателем.

Погружные фекальники имеют положительные стороны:

• Возможность поднимать жидкость с достаточно большой глубины.
• Процесс работы автоматизируется.
• Мотор самостоятельно охлаждается.
• Полностью отсутствует шум при работе.

Поверхностный

Такие канализационные аппараты устанавливаются в месте, недоступном влаге, сырости и другим атмосферным явлениям

Эти модели имеют помпы менее мощные, однако их важное преимущество в мобильности. Поверхностные установки легко использовать и для других целей – например, при откачки грунтовых вод, очистки искусственного водоема и прочее

В базовую комплектацию входит измельчитель для небольших частиц.

Преимущественно используется для периодической откачки фекальных масс. Далеко не все модели способны перекачивать вязкие массы

Поэтому при выборе, стоит обратить внимание в паспорте на данный параметр

Полупогружной

В откачиваемую среду погружается только часть агрегата. Сам электрический двигатель находится на поплавке. Если необходима периодичная откачка, то этот вариант идеальный, на таких установках отсутствует измельчитель.

Канализационная насосная станция (КНС)

КНС считается наиболее выгодным вариантом. Изготавливают это приспособление для откачки стоков из прочного пластика, способного выдержать агрессивную среду. Гидроемкость герметична, протечек опасаться не стоит. Внутрь резервуара вставляют погружной фекальный насос. Его задача — перерабатывать мусор, попавший в канализацию, и перекачивать стоки дальше.

Установка КНС

Сначала нужно выкопать котлован на необходимую глубину. Так, чтобы при установке емкости, наверху был только люк. Дно котлована хорошо утрамбовать, всыпать песок и щебень, залить бетоном (10 – 15 см). Получится подушка из бетона. Ей нужно дать время для полного застывания, примерно 7 дней. В подготовленный таким способом котлован опускают КНС. Делают это строго по уровню. Следует избегать каких-либо смещений от вертикали. Затем в емкость монтируют насос по технологии.

Чтобы насосная станция была правильно закреплена снаружи, в гидроемкость наливают воду. Снаружи вместилище воды обсыпают песком, не доходя до края 10 – 20 см. На таком расстоянии на песок укладывают дерн. Когда станция надежно установлена, воду из гидроемкости можно слить.

Виды фекальных насосов

Насосы для откачки канализационных стоков работают в агрессивной, химически активной среде. Кроме того что их корпус должен быть герметичен, материалы, из которых он сделан, должны быть химически нейтральны и стойки к агрессивным средам. Таких материалов совсем немного:

• нержавеющая сталь;
• некоторые виды пластика;
• чугун.

Самый лучший материал — нержавеющая сталь, но этот же материал — самый дорогой. Самый бюджетный вариант — пластиковый корпус. Эти модели самые дешевые. В средней ценовой категории фекальные насосы для откачки канализации с корпусом из чугуна. Несмотря на то, что пользоваться этим устройством приходится нечасто, выбирать дешевые модели не стоит. Разве что для дачи, куда вы приезжаете только время от времени.

По типу установки насосы для откачки фекалий бывают:

• Погружные. Они устанавливаются на дно резервуара, работают обычно в автоматическом режиме. Включение/отключение происходит при помощи поплавкового переключателя. Поплавок поднимается/опускается вместе с уровнем жидкости, когда он находится внизу, насос отключен.
• Полупогружные. Эти насосы вытянуты в длину, их всасывающая часть находится довольно далеко от мотора. На поверхности остается мотор, он плавает на специальной платформе, всасывающая часть находится в толще.
• Поверхностные. В резервуар опускается только шланг, подсоединенный к входному патрубку, само устройство находится рядом с резервуаром. Поверхностный фекальный насос для канализации обычно имеет пластиковый корпус и небольшую производительность. Это в основном — дачный вариант.

Теперь надо во всем этом многообразии разобраться — когда и какие устройства лучше использовать.
