Электропроводка в бане своими руками: пошаговая инструкция

Подземный ввод

Этот способ наиболее надёжный, но бывают случаи, когда он не вполне уместен. Всё зависит от того, в каком месте будет располагаться баня и получится ли к ней прокопать траншею.

Давайте для начала рассмотрим все преимущества подземного ввода:

  • Кабель, проложенный в земле, в течение всего срока эксплуатации не будет подвергаться ни сильным ветрам, ни атмосферным осадкам, ни воздействию резких перепадов температуры.
  • В случае если произойдёт короткое замыкание и возникнет электрическая дуга, подземный кабельный ввод гарантирует, что имущество и люди при этом не пострадают.

Если вы проживаете в загородном доме не постоянно, то есть вероятность воровства. К сожалению, такой факт пока возможен, находятся умельцы воровать провода и кабели, проложенные по воздуху. Подземный ввод вряд ли кто-то решится выкапывать

В этом ещё одно немаловажное его преимущество

Однако этот метод имеет и свои недостатки. Вам придётся выкопать траншею. Будете делать это сами – потратите кучу времени и сил, станете нанимать людей – последуют немалые денежные затраты. К тому же, чтобы проводить земляные работы, потребуется согласование с различными организациями, у которых могут проходить по территории вашего участка коммуникации (электрические кабели, водопроводные или газовые трубы, линии связи).

И ещё один немаловажный нюанс. Земля тоже является средой не вполне благополучной, можно даже сказать агрессивной. Из-за химического состава почвы могут возникать процессы коррозии, вследствие чего кабельная оболочка станет приходить в негодность. Своё негативное воздействие могут оказывать корни деревьев, микроорганизмы и грызуны, обитающие в земле, плохо сказывается влияние и грунтовых вод. Так что обязательно, перед тем как провести кабельный ввод в баню, укладывайте его не прямо в вырытую траншею, а сначала в пластиковой либо металлической трубе.

Наилучшим вариантом для подземного ввода будет кабель марки ВБбШв сечением 10-16 мм2. Он недешёвый, цена порядка 200 рублей за метр, но обладает прочностью и надёжностью. Четыре жилы медного исполнения, помимо того что находятся в изоляционной оболочке, ещё имеют стальную оплётку.

Траншею выкапывайте на глубину не менее 0,7 м, на дно насыпьте слой песка в 10 см. Когда проложите трубу с кабелем, сверху также укройте песчаным слоем, и только потом засыпайте грунтом.

Способы подведения

Перед тем, как планировать процесс монтажа электропроводки в бане, необходимо провести к ней силовой кабель. Для этого существует всего два способа:

  • Воздушный;
  • Подземный.

К преимуществам воздушного способа можно отнести его низкую стоимость, а также скорость монтажа. В этом случае используется кабель марки СИП 4.

Важно! Строго запрещено использовать кабель марки СИП для проведения по чердачным помещениям, поэтому для введения в помещение бани используются кабеля ВВГ или НГ.

Для того, чтобы закрепить кабель во внешней стене бани, его необходимо поместить в гофротрубу или короб из пластика. На месте ввода кабеля СИП устанавливается бокс с автоматическим выключателем.

Проводить под землей довольно затруднительно и накладно, поэтому в этом случае пользуются моделью кабеля марки ВБ6Шв. Преимуществом данного способа является защита кабеля от повреждений.

Монтировать электропроводку внутри помещения бани лучше открытым способом, поскольку он более безопасен и удобен. В этом случае линии проводки довольно просто просматриваются, а также не возникают сложности в процессе замены или ремонта.

Рассмотрим более подробно воздушный и подземный способ подведения кабеля к бане.

Воздушный способ подведения

Прокладывать кабель по воздуху более опасно, нежели под землей, поскольку в этом случае он будет постоянно подвержен испытаниям: перемены погоды, атмосферные осадки, ультрафиолет, ветер – все это неблагоприятно влияет на структуру кабеля.

В связи с этим, он должен быть достаточно прочен и обладать хорошей защитой от всех погодных капризов.

Для того, чтобы провести провод от дома до банного строения, обычно используются:

  • Кабель без изоляционного слоя;
  • Кабель СИП с изолирующим слоем.

Лучше всего остановить свой выбор на втором варианте, поскольку СИП покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Итак, если вы решили провести кабель к бане воздушным способом, вы должны знать несколько правил и требований к данному процессу:

  1. Расстояние от кабеля до проезжей части должно быть минимум 6 м;
  2. Расстояние от кабеля до пешеходной части должно быть не менее 3,5 м;
  3. В случае, когда кабель опускается с опоры, превышающей 25 метров, необходимо установить дополнительную опору;
  4. Минимальная высота входа провода в банной строение – 2-3 м.

В качестве проводящего кабеля при воздушном способе подведения обычно используется СИП4, название которого расшифровывается, как самонесущий изолирующий провод. СИП4 не имеет несущего троса.

Сечение алюминиевых жил кабеля СИП4 должно приравниваться 16 кв.мм. Если планируется осуществлять двухфазный ввод, то кабель должен быть двухжильным. Если же трехфазный – четырехжильным.

Чтобы провести кабель при помощи стальной трубы, необходимо следовать таким правилам:

  1. Для того, чтобы предотвратить попадание влаги в трубу, необходимо изогнуть ее верхний конец полукольцом;
  2. Нижний конец стальной трубы в обязательном порядке закрепляется под углом в 5-15 градусов, наклоненным в сторону улицы;
  3. Необходимо качественно окрасить трубу, а также проделать отверстие в самом ее низу, дабы конденсат беспрепятственно вытекал наружу;
  4. К стене труба крепится при помощи хомутов, а к крыше – при помощи стальной растяжки и болтов.

Подземный способ подведения

Наиболее надежный, но не всегда уместный способ. Как уже говорилось ранее, подземный способ подведения кабеля к бане требует довольно больших материальных затрат.

Однако именно при таком способе подведения кабель максимально защищен от повреждений и долгое время не требует замены и ремонта.

В качестве кабеля для проведения подземным способом используется ВБбШв – бронированный кабель, имеющий четыре медные жилы.

Сечение всех медных жил приравнивается 10 мм.кв. Между внутренней и наружной оболочкой находится металлическая оплетка, из-за чего ВБбШв  прочнее кабеля СИП.

В процессе проведения кабеля под землей первым делом выкапывается траншея, глубина которой варьирует от 0,7 до 1,2 м. Затем необходимо высыпать 10 см песка на дно траншеи и уже на него выкладывать кабель, который сверху также засыпается песком.

Информация. Для того, чтобы обеспечить кабелю максимальную защиту от механических воздействий, рекомендуется выложить поверх песка ряд кирпичей.

Для вертикальной укладки кабеля можно использовать трубы и уголки из металла, однако это строго запрещено при горизонтальной укладке кабеля, поскольку может привести к образованию конденсата.

Стадия расчетов и подготовки к началу монтажных работ

После того как проводка для бани и сауны представлена в виде схемы, а также учтены все параметры и особенности соединений, необходимо начать стадию расчетов. На этом этапе выбираются сечения, которые будет иметь каждый термостойкий кабель для бани в парилке и других помещениях. Затем подбираются параметры автоматических выключателей и розеток.

Определить сечение кабелей, из которых будет состоять электропроводка в бане из сруба или кирпичной постройке, можно только после того, как будет известна планируемая предельная нагрузка на эту самую систему. Для этого нужно изучить документацию всех электроприборов, которые планируется использовать в бане.

В документах необходимо искать параметр их мощности в ваттах и киловаттах, а затем получать совокупное значение. Подбирая сечение кабелей и предельную нагрузку на систему нужно рассчитывать с запасом в 20-25%, учитывая даже те устройства, которые использоваться будут крайне редко.

После того как предельная нагрузка на систему определена (значение должно быть представлено в ваттах) ее нужно разделить на значение напряжения в сети (представлено в вольтах). Полученное значение (в амперах) – это сила тока в сети. По данному параметру и подбирается сечение кабеля, посредством которого будет организована проводка в парной и других помещениях бани.

Выбирается сечение кабеля с упором на силу тока потому, что при несоответствии значений этих двух параметров между собой будет возникать перегрев кабеля. Последствием может стать возгорание кабеля с распространением огня по всей бане.

Подбираются параметры примерно следующим образом:

  • 16 ампер – 1,5 кв.мм;
  • 25 ампер – 2,5 кв. мм;
  • 32 ампер – 4 кв. мм;
  • 40 ампер – 6 км. мм.

При желании можно отказаться от такого соотношения. Проще всего будет на каждые 2 киловатта мощности добавлять по 1 кв. мм к сечению кабеля.

Указанные выше значения подбирались для кабелей с медными жилами. Если речь идет о том, как провести проводку в бане, то в помещении могут быть использованы кабели исключительно с медными жилами. Алюминиевые сердечники крайне небезопасны для использования, поскольку высок риск возгорания и короткого замыкания.

Подбирая сечение проводов на отдельные линии электрической сети, стоит пользоваться тем же принципом. По стандарту кабеля в 4 кв.мм. сечением хватает для подачи электрического тока на распределительный щиток, а 2,5 кв.мм. – может быть использован для подключения остальных элементов. Разумеется, для более мощных электрических приборов нужно увеличить сечение минимум до 4 кв.мм.

При монтаже необходимо соблюдать правила соединения кабелей: меньшее сечение к большему сечению. Если не придерживаться правила, то в местах неправильного соединения может возникнуть чрезмерный нагрев кабеля, что является прямым нарушением пожарной безопасности.

После того как были определены сечения кабелей нужно подобрать наиболее оптимальные автоматы, которые будут безопасны и рациональны в эксплуатации. Самый мощный автомат устанавливается в начале цепи для общего управления ею. Установки послабее используются на линиях цепи.

Рассчитывается мощность автомата по той же схеме, что и сечение энергокабелей. К примеру, если было вычислено значение в 20 ампер, то установка должна выдерживать не менее 25 ампер, а еще лучше – 32 ампера. Предельная нагрузка линейных автоматов выбирается в соответствии с тем, какова нагрузка самого слабого из подключаемых к линии устройств. К примеру, если линия запитывает всего одну 60-ваттную лампочку, то автомат мощностью в 25 ампер для нее просто не нужен.

В бане влажностный режим неприемлем для использования электрической сети без устройства защитного отключения (УЗО). Установка предусмотрена к использованию нормами ПУЭ. По нормам ПУЭ необходимо, чтобы достигалось значение мощности установки в 10-16 миллиампер.

Виды проводки в бане — скрытая и открытая

Деревянная баня или баня из брусьев – самый экологичный вариант. В ней приятно париться и отдыхать, но именно дерево – наиболее подвержено возгоранию, которое нередко случается из-за неисправности электрической проводки. Поэтому в деревянной бане монтаж должен быть открытым.

Кабель-каналы в стенах бани должны быть заполнены максимум на 60 процентов.

Открытая схема электропроводки в бане значительно упрощает ремонт и обслуживание коммуникаций. Для монтажа такой электропроводки используются специальные кабели-каналы, конструкции которых изготовлены из неподверженных возгоранию материалов. Такие кабели обладают самыми разными конфигурациями и бывают выполненными в трех цветах: светло-коричневом, белом и коричневом.

Чтобы электричество в бане было максимально безопасным, а коммуникации не перегревались, кабеля-каналы должны быть заполнены только до 60 процентов. Ведь в случае полного заполнения конструкций возможности отведения тепла нет, а это – нередкая причина короткого замыкания и даже возгорания кабеля.

При скрытой электропроводке в бане, необходимо особое внимание уделить изоляции стыков кабелей. Перед самым монтажом проводки необходимо составить электрическую схему всей бани. Все кабели должны быть проложены только в строго горизонтальном и вертикальном положении, без каких-либо перегибов и перекручивания

Для того чтобы электропроводка не испортила внешний вид бани, ее всегда стараются разместить в наименее заметных местах. Но сами коммуникации не должны оказаться напротив дверных проходов, на углах между стенами и от 50 см от батарей и металлических труб.В принципе, прокладка проводов в бане может и скрытой, если они находятся за подвесными потолками (не проходными) или в металлических трубах. Но особое внимание тогда нужно уделить изоляции стыков кабелей, которые несут наибольшую опасность. Если же изоляционные трубки с проводами находятся непосредственно в конструкциях из дерева, то под них обязательно нужно подкладывать небольшие полоски в3 мм — так, чтобы они выступали на 10 мм с обеих сторон трубки

Все кабели должны быть проложены только в строго горизонтальном и вертикальном положении, без каких-либо перегибов и перекручивания. Для того чтобы электропроводка не испортила внешний вид бани, ее всегда стараются разместить в наименее заметных местах. Но сами коммуникации не должны оказаться напротив дверных проходов, на углах между стенами и от 50 см от батарей и металлических труб.В принципе, прокладка проводов в бане может и скрытой, если они находятся за подвесными потолками (не проходными) или в металлических трубах

Но особое внимание тогда нужно уделить изоляции стыков кабелей, которые несут наибольшую опасность. Если же изоляционные трубки с проводами находятся непосредственно в конструкциях из дерева, то под них обязательно нужно подкладывать небольшие полоски в3 мм — так, чтобы они выступали на 10 мм с обеих сторон трубки

Перед самым монтажом проводки необходимо составить электрическую схему всей бани. Все кабели должны быть проложены только в строго горизонтальном и вертикальном положении, без каких-либо перегибов и перекручивания. Для того чтобы электропроводка не испортила внешний вид бани, ее всегда стараются разместить в наименее заметных местах. Но сами коммуникации не должны оказаться напротив дверных проходов, на углах между стенами и от 50 см от батарей и металлических труб.В принципе, прокладка проводов в бане может и скрытой, если они находятся за подвесными потолками (не проходными) или в металлических трубах

Но особое внимание тогда нужно уделить изоляции стыков кабелей, которые несут наибольшую опасность. Если же изоляционные трубки с проводами находятся непосредственно в конструкциях из дерева, то под них обязательно нужно подкладывать небольшие полоски в3 мм — так, чтобы они выступали на 10 мм с обеих сторон трубки. Также ради безопасности раскаленную электрическую каменку нужно оградить специальным деревянным заборчиком, который со стороны печи лучше обить картоном из асбеста

Причем минимальный промежуток между печкой и оградой – не меньше 4 см

Также ради безопасности раскаленную электрическую каменку нужно оградить специальным деревянным заборчиком, который со стороны печи лучше обить картоном из асбеста. Причем минимальный промежуток между печкой и оградой – не меньше 4 см.

Подбор марки провода, элементов электрики

Условия работы кабеля в парилке весьма сложные. Для монтажа необходим качественный кабель для бани, термостойкий, с медными жилами. Подойдут как одножильные, так и многожильные марки, но второй тип считается более предпочтительным. Рекомендуется использовать следующие разновидности:

  • РГКМ;
  • ПРКА;
  • ПРКС;
  • ПВКВ.

Это марки многожильного медного провода, выдерживающего нагрев изоляции до 180°. Кроме этого, подойдёт одно- и многожильный провод ПМТК (допустимый нагрев до 200°) или импортный кабель OLFLEX HEAT 205 (до 200°).

Для остальных помещений подойдёт кабель ВВГнг-LS, или его немецкий аналог NYM.

Кабель NYM, аналог российского ВВГнг-LSИсточник stroikairemont.com

Сечение рассчитывается исходя из суммарной мощности электроприборов плюс 20-30 % запас прочности. Пример расчёта:

В комнате отдыха используются две лампы по 100 Вт, электрический чайник 1 кВт, тёплый пол 4 кВт. Суммарная мощность всех потребителей:

0,1 + 0,1 + 1 + 4 = 5,2 кВт.

Прибавляем запас мощности и получаем 6,24 кВт. Теперь надо определить максимальную силу тока, для чего следует разделить мощность на напряжение:

5200 Вт /220 В = 23,6 А. Для такого значения подойдёт медный провод сечением 3 мм (табличное значение). Можно пойти другим путём – использовать онлайн-калькулятор, который за пару секунд выдаст требуемое значение. По запросу находится много подобных ресурсов. В окошечки программы вставляют собственные значения, и получают результат. Рекомендуется продублировать расчёт на двух или трёх калькуляторах, чтобы исключить возможность ошибки.

Розетки и выключатели также подбирают исходя из мощности приборов и светильников. Для холодильника достаточно розеток на 10 А, а для электрического водонагревателя понадобятся розетки на 16 или 24 А.

Розетка и выключатель накладного типаИсточник remontik.org

Для комнат, не относящихся к категории влажных помещений, требования могут быть снижены, если они отделены от влажных помещений. Однако, вся электрика в бане подчиняется требованиям ПУЭ, поэтому проще использовать однотипные устройства.

Безопасность в приоритете!

Монтировать проводку в баню необходимо в соответствии с требованиями ПУЭ (правила устройства электроустановок). Правила для влажных и опасных построек существуют свои нормативы. Согласна документации фурнитуру размещать можно только в предбаннике, парная и моечное отделение для подобных узлов не предназначены. Все лампы должны быть под защитными плафонами, причем непростыми, а с герметичными соединениями.

Лучше если проводку в бане выполнят профессионалы, но если есть знания в этой области можно сделать все своими руками.

Проводка в бани может быть выполнена по простой схеме. Современные же конструкции многофункциональны, поэтому схема электропитания монтируется сложная. В такой бане могут располагаться: светильники, электрическая печь, влагомер и датчик температуры, теплые полы инфракрасные или тентовые, розетки для телевизора, фена, холодильника. Кроме всего перечисленного в современных конструкциях может располагаться бассейн с подсветкой, насосная станция, тепловая пушка.

Почему создает опасность неправильная проводка?

В бани опасен пар, так как он состоит из частичек воды, которая является отличным электропроводником. Поэтому если установить розетку или выключатель в местах доступа пара конденсат будет оседать на элементах и может произойти возгорание или короткое замыкание. Специалисты прежде чем установить проводку сделают необходимые расчеты и составят схему, которые выполнить не имея знаний невозможно. Стоят услуги не дешево, поэтому выполняют в большинстве случаев систему самостоятельно. Но делать это нужно в соответствии со всеми правилами и нормами.

Монтаж розеток и выключателей в бане проще выполнить с помощью специальной насадки на дрель.

Перед монтажом необходимо нарисовать схему, где будут нарисованы все узлы (розетки, выключатели, коробки разветвления). При этом стоит заранее продумать что и где будет подключено. Только после этого высчитывается суммарная мощность всех источников и определяется какой кабель, сечение и размер, необходим.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

  • Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
  • Не следует применять проводники в металлических оболочках.
  • Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
  • Категорически запрещается монтаж проводов над печью.
  • В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
  • Обязательно используйте защитное зануление.

  • Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
  • Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
  • Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
  • В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Требования к электропроводке в бане

Для того чтобы результатом вашей работы в бане стала качественная и надежная электросистема, придерживайтесь следующих принципов при установке проводки во влажных деревянных помещениях по типу бани:

  • кабель разводим открытым методом, в помещениях с высоким содержанием пара — кратчайшим путем к электроэлементам;
  • всю электрофурнитуру (розетки, выключатели) крепим за пределами парилки;
  • не проводим кабели над печью;

Щиток в бане

  • делаем в помещении заземление и защиту от молнии;
  • провода соединяем только при помощи клемм;
  • выбираем негорючую изоляцию;
  • металлическую защиту используем лишь для линий, проходящих сквозь стену.

Основные требования

Среди основных требований к проводке в бане выделяют:

  • В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
  • В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
  • Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
  • Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
  • Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
  • Запрещается вести электропроводку над печью.
  • Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
  • Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
  • Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

  • Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
  • Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
  • При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.
  • Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 – три жилы сечением 6мм²). Ввод в баню – по металлической трубе, недалеко от общего выключателя (рубильника).

Схема подключения электроприборов.

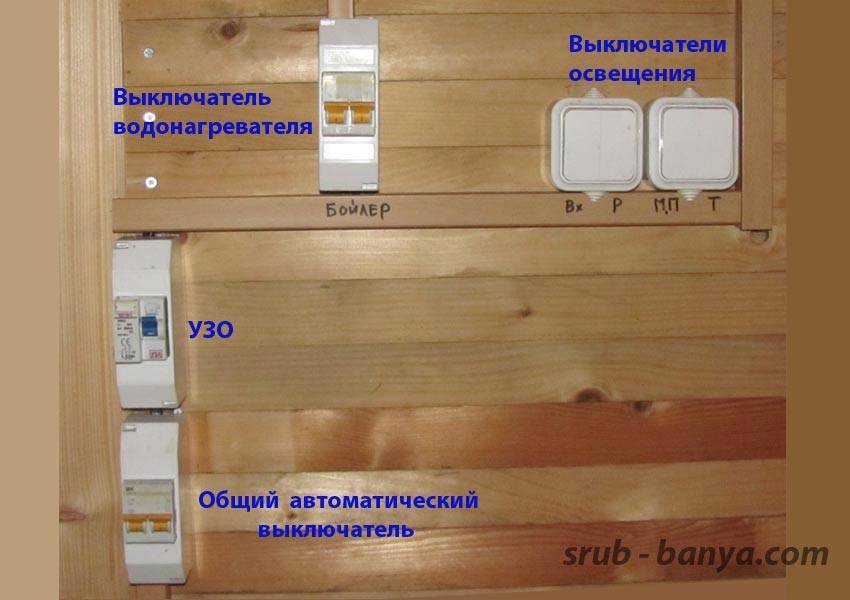

Электрические приборы во входном тамбуре.

2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А.

Далее подключается устройство защитного отключения – УЗО.

Автоматический выключатель водонагревателя.

Выключатели освещения.

После УЗО – выключатели освещения и водонагревателя.

От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два – в комнате отдыха (можно один) и по одному в моечной и парилке.

Устройство защитного отключения – УЗО.

3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение.

УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку. Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение.

Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

Проводка в пластиковом коробе.

Монтаж проводки. Фото 1.

Монтаж проводки. Фото 2.

Монтаж проводки. Фото 3.

Монтаж проводки. Фото 4.

4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён!

Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 – 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS – провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг – LS ).

При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

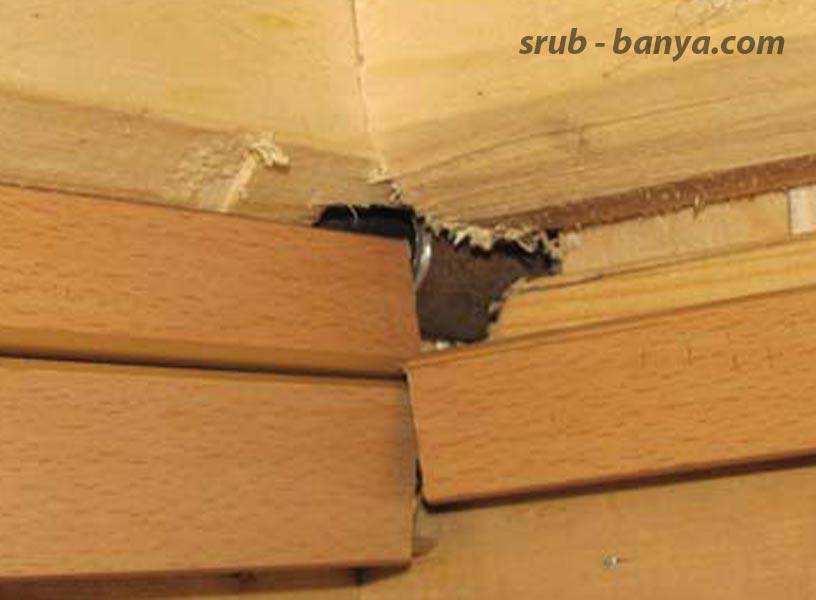

Проход проводки через перегородку – в металлической трубе.

Проход проводки через перегородку – в металлической трубе. Крышки коробов сняты.

5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

Светильник.

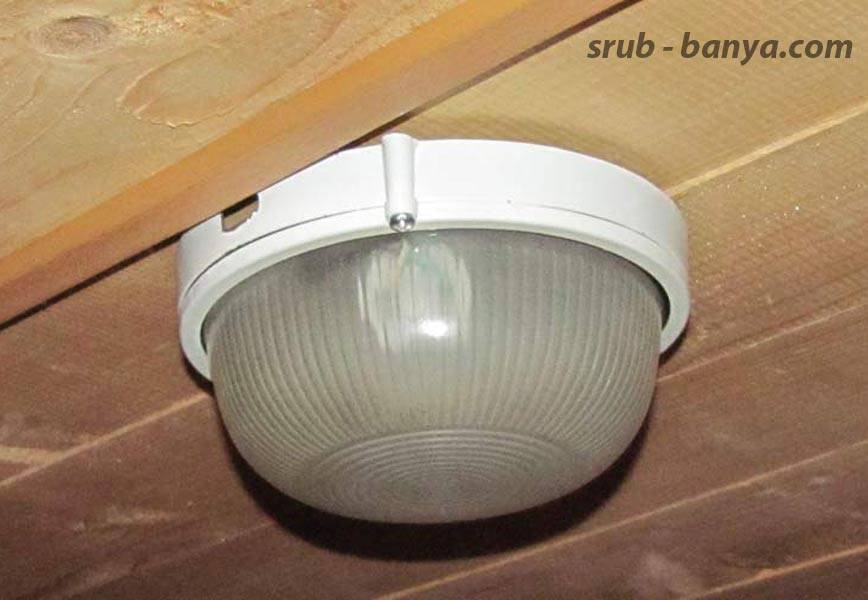

Светильник в парилке.

7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус – металлический, плафон – стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков).

Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

Электрические приборы во входном тамбуре.

8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха).

Запрещается установка выключателей в мойке и парилке.

Розетка.

9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!
