Как сделать домашнее видеонаблюдение своими руками

Настройка IP-камеры

Теперь настроим IP-камеру Hikvision DS-2CD2032-I. Как правило, любая IP-камер имеет свой заводской фиксированный IP адрес. Чтобы “увидеть” эту камеру на компьютере или видеорегистраторе, ей нужно присвоить IP адрес вашей сети. То есть если ваш роутер имеет IP адрес вида: 192.168.0.xx, то и IP-камере присваиваем адрес из той же подсети.

IP адрес прописанный на камере Hikvision DS-2CD2032-I по умолчанию: 192.0.0.64, номер порта: 8000. Имя пользователя по умолчанию: admin, пароль: 12345. Эти настройки соответственно нужно поменять. Делается это программой SADP, которая идет в комплекте с камерой.

Загружаем SADP. Программа автоматически находит все IP-камеры в сети. В данном случае у нас одна камера, меняем IP адрес на тот, который нам нужен и нажимаем «Save»

Кстати! У блога есть канал в Телеграм @freepcru в котором я публикую также различные IT-новости. Подпишись, чтобы не пропустить ничего интересного.

Все, IP адрес у нашей IP-камеры поменяли. Теперь камера “видна” в нашей домашней сети.

Заходим в браузер, вбиваем в адресную строку тот IP адрес, который мы присвоили ей. Вбиваем логин и пароль от камеры, и вуаля! Видим картинку с камеры

Теперь все настройки камеры доступны у нас через браузер и мы можем настраивать ее как нам хочется (менять разрешение видео, частоту кадров, сетевые настройки, яркость и контрастность картинки и др.). Я оставил в основном все настройки камеры по умолчанию.

Изготовление USB удлинителя:

Я взял 18-ти метровый кусок витой пары и оконцевал его разборными USB штекерами «мама» и «папа», купленными в магазине радиотоваров.

Важный момент! Синюю пару проводников сетевого кабеля я пустил на D+ и D-. Почему именно синюю? – Все четыре витые пары жил кабеля имеют разный шаг свивки. Это хорошо заметно, если снять с сетевого UTP кабеля общую оболочку сантиметров на 10 – 15. Так вот, USB удлинитель отлично работал, если сигналы D+ и D- пускать именно по синей или же зеленой паре жил. Если же пустить D+ и D- по оранжевой паре, то USB удлинитель вообще не работал. Коричневая пара работала с перебоями. Вероятно, шаг свивки синей и зеленой пары жил идеально подходит для прохождения высокочастотного сигнала USB (резонанс, импеданс, волновое сопротивление и т.п.).

Три остальные пары жил кабеля я запараллелил и пустил по ним питание – по трем цветным жилам плюс, по трем полосатым – минус.

О причинах неработоспособности самодельного юсб удлинителя так же можно прочесть здесь.

Как сделать своими руками

Следует определиться с точками установки. Чтобы показываемое изображение было наиболее информативным, рекомендуется подключить каждую камеру по временной линии и выбрать наиболее подходящее место, исходя из показываемого изображения.

1. Описание схемы

При использовании одного аналогового фиксирующего устройства и если нет необходимости сохранять видеозапись, схема представляет собой однопролетное соединение, в начале которого установлен видеофиксатор, а на конце показывающее устройство.

В качестве последнего рекомендуется использовать современный телевизор, производители оснащает их сразу несколькими интерфейсами для подключения внешних источников. Таким образом, не придется занимать место отдельным монитором или еще одним телевизором. Достаточно будет просто выбрать в меню соответствующий вид подключения и получить на экран картинку с камеры.

Если пользователь желает сохранять видео с аналоговой камеры на носитель, равно как и подключить несколько аналоговых устройств, то схема становится двухпролетной. Появляется коммутатор (регистратор) между видеофиксаторами и показывающим устройством. От него, к каждой из камер идет отдельная сигнальная линия, максимальное их количество зависит от модели регистратора и количества разъемов.

Чем дальше разбросаны видеокамеры друг от друга и от коммутатора, тем сложнее схема, поскольку необходимо предусмотреть еще и точку подключения блока питания для каждой из камер. Эта проблема решается использованием Ethernet кабеля. Питающие жилы от всех устройств в таком случае сходятся к коммутатору.

В случае с цифровыми фиксаторами и использованием удаленного доступа, схема состоит из одного пролета между камерами и коммутатором соединенным, в свою очередь, с сетью. Если же IP устройство всего лишь одно, то оно без промежуточного звена подключается к сети, передавая на удаленный сервер все данные.

2. Пошаговое руководство

  1. Определяется количество точек установки, функциональность системы и соответственно перечень оборудования.
  2. При монтаже вне здания следует подбирать камеры с соответствующими характеристиками, крепя их в таких местах, чтобы на них не было постоянного воздействия солнца и осадков. При необходимости делаются навесы.
  3. Определяется маршрут прохождения кабеля, а также места для установки блоков питания.
  4. Производится монтаж устройств и последующая настройка оптимального положения в пространстве каждого из них.
  5. После монтажа и настройки камеры производится стационарное подключение и проверка работоспособности. При использовании только одного видеофиксатора без функции записи, достаточно выполнить подключение к телевизору через разъемы, описанные выше. Если в систему включается коммутатор, то камеры подключаются к нему и производится дальнейшая синхронизация работы с телевизором, монитором или компьютером.

Беспроводное видеонаблюдение по радиоканалу

Схема подключения беспроводной камеры видеонаблюдения по радиоканалу

Для установки беспроводного видеонаблюдения своими руками нам потребуется смонтировать видеокамеры в предполагаемые места и подключить их к источнику питания – это осуществляется посредством блока питания.

Далее запитываем цифровой рекордер от сети, к которому подключаем телевизор либо обычный монитор. В большинстве видеокамер установлен встроенный микрофон, так что помимо изображения она имеет возможность передавать еще и звук. При включении видеорегистратора на экране монитора должно появиться изображение со всех установленных камер. Весь видеопоток с камер записывается на карту памяти либо внешний жесткий диск – по желанию можно установить запись по движению, по расписанию, либо постоянную запись.

Также, в случае необходимости, имеется возможность присоединить к рекордеру датчик пожарно-охранной сигнализации, и сирену, которая включается на определенный промежуток времени при поступлении сигнала с датчика. Если вы хотите получать оповещение при срабатывании датчика прямо на свой мобильный телефон, придется дополнительно установить специальную GSM сигнализацию в виде отдельного блока со встроенным GSM модулем и СИМ картой.

Надежное видеонаблюдение своими руками быстро и недорого

Основной проблемой при установке видеонаблюдения является высокая стоимость услуг. Зачастую работа по монтажу и подбору оказывается намного дороже, чем указывали заранее продавцы. Нюанс скрывается под тонной поучительных правил по поводу выполнения работы по монтажу.

Что такое система видеонаблюдения

В продаже имеется много вариантов комплектов системы видеонаблюдения, каждый из которых отличается качеством съемки и передачи данных, функциональными возможностями и даже степенью скрытности, что бывает немаловажно в особых ситуациях. Рассмотрим существующие системы, которые применяются для организации контроля за обстановкой:

Рассмотрим существующие системы, которые применяются для организации контроля за обстановкой:

  • IP видеонаблюдение, монтированное своими руками, является самым популярным, даже, несмотря на более высокую цену по сравнению с аналоговыми.
  • AV системы видеоконтроля. Все еще остаются востребованными, в тому же производители не перестают совершенствовать эту технологию. Использование аналоговых камер приводит к усложнению вспомогательных систем.
  • Комбинированные комплексы. Они могут состоять как из AV, так и с IP камер. Такая система усложняется, но может быть применена, если в наличии уже имеются камеры того и другого типов.

Если еще нет комплекта камер, то для системы видеонаблюдения лучше выбирать именно IP-устройства видео-захвата. Это современная цифровая система, которая позволяет контролировать обстановку онлайн через интернет.

Чего нельзя сказать о более старых, но еще актуальных AV камерах с отдельными видеорегистраторами и объемными жесткими дисками. С применением дорогостоящего вспомогательного оборудования их также можно использовать, но стоимость в итоге окажется выше.

Использование именно IP-камер упрощается тем, что для создания системы необходимы автономные компоненты, а не связанные в единую отдельную сеть. Используемые камеры через роутер подключаются к сети Интернет и передают данные в режиме онлайн. Видео можно просмотреть, находясь в любой точке планеты с хорошим доступом во всемирную паутину.

Упрощенно описание IP-видеонаблюдения будет выглядеть следующим образом:

Приобретается IP-камера

Важно знать, что они бывают нескольких типов в зависимости от реализованной технологии.
Для подключения используется WiFi или кабельная линия – витая пара UTP/FTP.
Для входа в меню камеры используется браузер с любого устройства, доступ осуществляется через IP-адрес камер. На каждом устройстве он будет индивидуальный, что облегчает процесс переключения контролируемыми локациями.

Монтаж системы наружного наблюдения

Чтобы начать наблюдение, сначала надо настроить камеру и управляющую программу.

Настройка камеры

Следует выставить правильный вертикальный наклон и горизонтальный поворот. Если у камеры фокусное расстояние фиксируется автоматически, то ничего настраивать больше не нужно. Если у вас ручной объектив, вы должны сами настроить резкость и фокусировку.

Чтобы установить настройки на движущиеся объекты, вам нужно выставить необходимые параметры на видеорегистраторе.

Управляющие программы

XProject Go считается самой популярной управляющей программой. Она бесплатна, способна контролировать 8 видеокамер, хранить данные безлимитно. В ее функции входит контроль детектора движения отдельно от видеокамер. Ее можно установить на персональный компьютер с любой версией Windows. Есть возможность удаленного доступа — например, через смартфон.

iSpy — бесплатная программа, хранящая записи в Интернете, на «облачных» серверах. Ее интерфейс отличается простотой и удобством, так что работа с ней под силу даже людям, которые слабо разбираются в цифровой технике. Количество подключенных камер не ограничено. Программа способна определять важные события и оповещать пользователя с помощью SMS-сообщений или электронной почты, однако эта функция доступна только в платной версии.

Xeoma — программа способна управлять системой видеокамер, причем каждую можно настраивать отдельно. Преимуществом является возможность выбрать для интерфейса русский язык. Есть функция уведомления о появлении на просматриваемой территории движущихся объектов. Доступна в бесплатном варианте, однако с некоторыми ограничениями по сравнению с коммерческим.

Axxon Next — более сложная программа, чем предыдущие. Обладает множеством функций; недостатком можно считать то, что неопытному пользователю будет трудно в них разобраться. Впрочем, русскоязычный интерфейс облегчит эту задачу. Есть возможность подключения, помимо видеокамер, датчиков звука и движения. Еще одна любопытная функция: возможность создать трехмерную карту просматриваемой территории. Имеются платный и бесплатный варианты; в бесплатном можно подключить до 16 камер, но при этом надо учитывать, что программа совместима не со всеми моделями.

Соединение с клиентскими устройствами

Следующей важной частью организации видео наблюдения служит взаимосвязь между камерой и клиентскими устройствами. Еще недавно, наибольшее распространение имели аналоговые системы захвата, когда изображение, с использованием классического вида сигнала, применяемого в основной части телевизионных устройств, транслировалась по радио или проводам до системы записи и воспроизведения

Конечно, удобство такого метода находится под большим вопросом. Единственный его плюс — низкая итоговая стоимость владения. Грубо говоря, весь комплект записи и воспроизведения — видеомагнитофон и телевизор, в случае одиночной камеры. При использовании нескольких устройств захвата, возникала необходимость применения мультиплексоров, объединяющих сигналы многих источников в одно изображение. Самый большой минус аналоговых систем — ограниченная максимальная дальность между точками и возникновение помех на передаваемой картинке при увеличении расстояний.

Цифровые камеры лишены этого недостатка — изображение кодируется в последовательность байт, которая уже дальше, с использованием внутренних протоколов или интернет соединений, отправляется на устройство-приемник. Среда физической передачи может быть любой, как радио, так и проводной.

Технологическое развитие оборудования захвата изображения привело к созданию универсальных устройств, которые сами записывают и обрабатывают поступающую картинку, одновременно транслируя ее через интернет или сеть. Все это уменьшает требования к клиентским устройствам. В их качестве подойдет любой маломощный компьютер, смартфон, ноутбук или планшет, лишь бы он мог подключаться к интернету и открывать страницу камеры, на которой уже будет выведено изображение, попадающее в ее поле зрения.

Также, через систему доступа, можно просматривать старые записи и настраивать параметры самого оборудования. С их помощью легко и быстро организовывается видеонаблюдение через интернет своими руками.

Усиление 3G/4G сигнала

К дополнительному усилению сигнала прибегают в случае большого количества пользователей глобальной сетью, а также в условиях плохого качества волны. Усилить можно 2 методами:

  • с помощью 3G/4G роутера для загородного дома, способного улавливать волку с помощью собственной антенны, и раздавать ее в доме через wi-fi;
  • используя репитер, который внутри дачного дома усиливает сигнал, предоставляемый поставщиком услуг.

В первом варианте применяют модель передатчика, в антенну которого встроен 4G модем. Подобное оснащение позволяет максимально снизить потерю сигнала, а также упростить монтажные работы по проведению кабельной линии.

Репитер располагается между антенной, находящейся снаружи здания, и антеннами внутри дома. Внутренние устройства передают усиленный сигнал к пользователям.

Как сделать монтаж видеонаблюдения

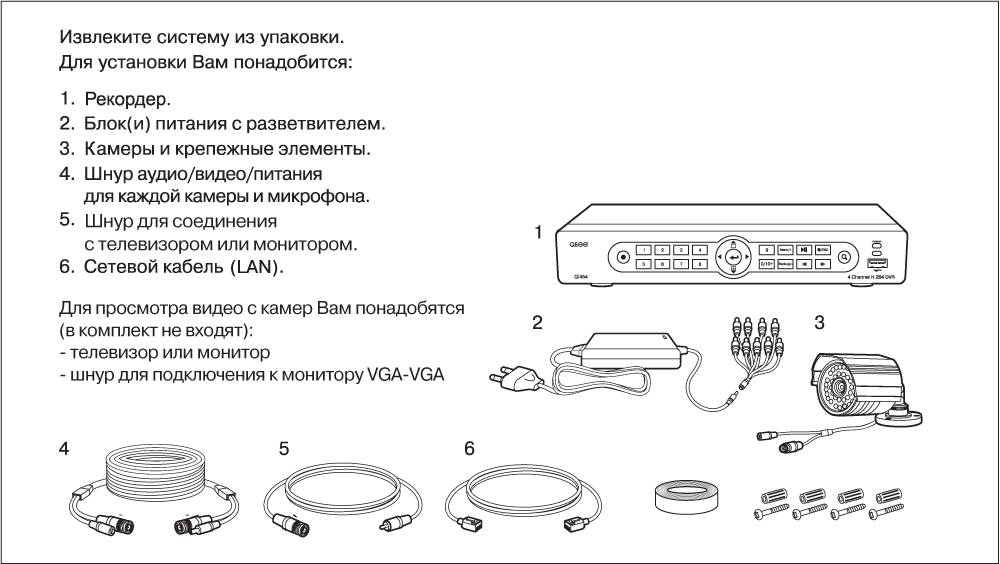

Шаг 1. Распакуйте оборудование и проверьте его комплектацию по списку. Заранее приготовьте необходимые инструменты и расходные материалы (перечень зависит от места установки камер). Вам также может понадобиться гофра и крепления для нее либо пластиковый кабель-канал. Определитесь с местом, где будет установлен видеорегистратор: если вы опасаетесь за сохранность записей, рекордер лучше убрать на чердак, в сухое подвальное помещение или просто установить в металлический ящик.

Шаг 2. Установите камеры и надежно закрепите их шурупами. Постарайтесь монтировать оборудование таким образом, чтобы до него было трудно добраться (хулиганы могут попытаться разбить камеры либо вывести их из строя). В то же время круг обзора должен «зацепить» как можно больше пространства

Обратите особое внимание на маскировку и защиту соединительных шнуров. Провода могут пострадать от птиц и грызунов, поэтому лучше всего спрятать их в прочные гофры, прикрепленные к стенам или внутри них

Шаг 3. Камеры и рекордер подключите к блокам питания из комплекта. Если провод проходит по улице, места соединения нужно как минимум защитить изоляционной лентой. Для более эффективной ночной съемки потребуется дополнительное освещение. Если возле участка нет общей линии, лучше установить прожекторы с датчиками движения. Такое оборудование можно купить в любом строительном гипермаркете.

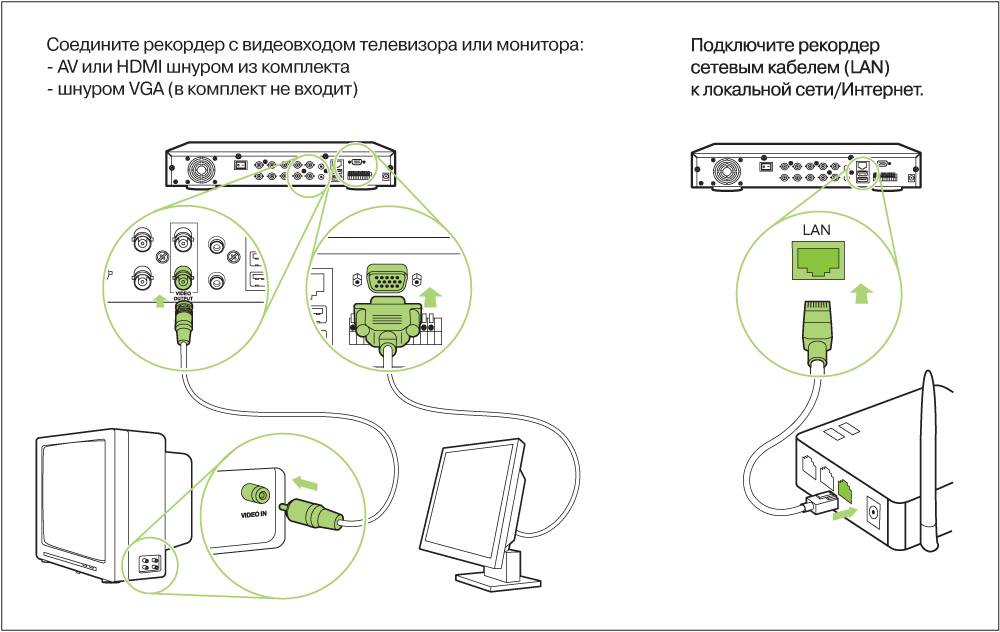

Шаг 4. При необходимости подключите видеорегистратор к монитору либо телевизору. Для удаленного доступа необходим выход в локальную сеть или подключение к интернету.

Для экономии места на жестком диске рекомендуем включить запись по детектору движения. По умолчанию съемка идет непрерывно – в таком режиме стандартного объема памяти (500 ГБ) при средних настройках качества записи хватит примерно на 2-3 недели (при установке четырех камер). При максимальных настройках качества глубина архива составит порядка 5,5 дней.

КАК СДЕЛАТЬ ВИДЕОНАБЛЮДЕНИЕ В КВАРТИРЕ СВОИМИ РУКАМИ

Квартира оборудуется системой видеонаблюдения, наверное, проще всего:

  • во-первых, нужны только внутренние видеокамеры;
  • во-вторых, в квартире все под рукой: интернет, электроэнергия, компьютер.

Единственное что может доставить неудобства любителям работать своими руками, так это необходимость сохранения интерьера. Если уж никак не получится проложить кабели и провода скрытно, то придется остановить свой выбор на беспроводном видеонаблюдении.

Многие для установки в квартире предпочитают именно такой тип оборудования, поскольку его проще (с некоторыми оговорками) установить скрыто.

Установка в квартире скрытого видеонаблюдения может обуславливаться различными причинами, но принципы, нормы и правила монтажа остаются неизменными. Самое сложное — скрытая установка камеры видеонаблюдения, остальные вопросы решаются значительно проще.

Для любой системы, вне зависимости от места ее установки, существуют общие вопросы выбора и монтажа оборудования. Основным из них является расчет блока питания для камер видеонаблюдения. По указанной ссылке можно посмотреть как теоретические вопросы организации питания, так и конкретные примеры расчета блока.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Двойной подход

Профессиональное проектирование домашнего видеонаблюдения предполагает использование двух независимых сегментов сети. Первый сегмент строится из 4-5 камер по периметру, на входе и внутри дома, обязательно нужно сделать видеонаблюдение с записью и периодической выгрузкой архива в облако в интернете. Для видеорегистратора с жестким диском нужно будет сделать защищенный пожаростойкий бокс, а монитор или компьютер, через который осуществляется управление домашними камерами видеонаблюдения, разместить подальше от глаз гостей и посетителей.

Второй сегмент состоит из одной скрытой IP камеры, подключенной через отдельный канал роутера к облаку и, желательно, к смартфону. Понятно, что камеру нужно направить на систему управления домашним видеонаблюдением и расположить так, чтобы сделать невозможным ее блокирование.

Такое решение позволяет сделать домашнюю систему максимально отказоустойчивой, при том что общая стоимость проекта видеонаблюдения возрастет всего на 20%, но оно того стоит.

Проектирование видеонаблюдения

Устанавливая домашнее видеонаблюдение, важно грамотно рассчитать количество нужных составляющих, место и способ их размещения, а еще финансовую часть работы

Описание конфигурации системы видеонаблюдения

Чтобы самостоятельно установить и настроить систему, понадобится определить тип работы, для которой она предназначается. Так, ключевыми составляющими IP-наблюдения являются следующие детали:

  1. IP-камера. Представляет собой самостоятельный прибор, который обрабатывает полученный сигнал и передает его в оцифрованном виде через проводное подключение или посредством беспроводных интерфейсов. Камеру не нужно оснащать видеорегистратором – она ведет запись на съемный носитель или компьютер. Еще устройство поддерживает удаленное управление и настройку через интернет.
  2. Видеорегистратор. Не является главным устройством в системе, но помогает удобно управлять архивом. В отличие от большинства камер, регистратор может работать круглосуточно в течение недели.
  3. Съемный носитель. При ведении записи посредством видеорегистратора обязательно нужно приобрести жесткий диск. В продаже доступны специальные накопители, которые способны записывать информацию в течение нескольких недель.
  4. Кабель. Допускается использование только витой пары.
  5. Разъемы для соединения.
  6. Источники питания – 12 вольт.
  7. Коммутатор или роутер.

Определяем количество зон наблюдения

Чтобы выбрать оптимальное количество зон наблюдения, нужно определить, что обозначает это понятие. Технически, оно указывает на часть участка, которая прослеживается камерами. При этом на одной зоне может размещаться как 1 камера, так и несколько устройств. Их число выбирается заранее, еще до проведения работ по установке.

При желании покрыть максимальную площадь территории, понадобится покупать дорогостоящее оборудование, но иногда такие затраты не являются оправданными.

Ключевыми точками для монтажа камер являются:

  1. Входы и въезды в гараж с автомобилем.
  2. Входные ворота или калитка.
  3. Самые уязвимые к незаконному проникновению места.
  4. Постройки с техникой.
  5. Входы в любые сооружения на участке.

Чтобы упростить задачу с определением количества зон, лучше изучить план участка.

Скрытое видеонаблюдение

Установка камеры скрытого типа интересует многих владельцев загородных домов, которые желают следить за происходящим на территории, оставаясь незаметными для посторонних. Для этого объективы видеокамер устанавливаются в самых непримечательных предметах интерьера, бытовой технике или муляжных изделиях. Но существуют нормы законодательства, которые не разрешают задействовать такие системы.

Полезной деталью скрытого наблюдения является микрофон. Он может пригодиться в тех случаях, если у вас возникнет желание следить за няней или женой.

Выбираем места для установки камер

Обустраивая видеонаблюдение для частного дома, нужно выбрать места, где будут установлены камеры. Разрешается монтировать приборы только на участке при условии, что они охватывают все потенциально опасные места.

Число камер выбирается с учетом личных предпочтений и финансовых возможностей. Если понадобится следить за периметром, то достаточно разместить устройства по углам дома, а с целью обеспечения общего обзора нужно установить камеры на столбе.

Для отслеживания происходящего по периметру участка используются камеры с небольшим углом обзора, которые фиксируются на опорных столбах или других высоких конструкциях

Составляя план установки, важно учитывать наличие объектов, препятствующих нормальной съемке. В их числе хозяйственные постройки, деревья, столбы и т.д

Чтобы наблюдать за входами, лучше использовать приборы с высоким разрешением. Так IP-камера для входной двери может иметь форму глазка, а для входа в участок – видеодомофона.

Обязательным критерием выбора является поддержка функции ночной съемки.

Что понадобится перед установкой

Уверенный пользователь компьютера вполне может установить систему видеонаблюдения без посторонней помощи. Первое, что понадобится — это компьютер, имеющий характеристики, достаточные для управления отдельными камерами или целой сетью, в соответствии с их спецификациями. Кроме этого, надо приобрести собственно камеры и прочее оборудование. Однако сперва необходимо тщательно продумать особенности данной системы — она должна соответствовать всем вашим требованиям.

Грамотный план

Чтобы установить систему видеослежения самостоятельно, нужно основательно подготовиться.

Наблюдение может быть установлено в офисе, квартире, загородном доме и так далее. В зависимости от объекта, который ставится под наблюдение, нужно сделать небольшой набросок будущей системы или отдельных элементов — количество, расположение, необходимые материалы для монтажа.

Сначала определяются места для установки камер, с учетом особенностей планировки квартиры или ландшафта местности. Идеальным вариантом является полный охват территории без дублирования одинаковых видов. Одно и то же место желательно просматривать не менее чем с двух ракурсов — в таком случае картинку и снимаемые события можно будет изучать с разных позиций для правильной оценки.

Обычно для наблюдения выбираются места перед входами в помещение; в частных домах не лишним будет следить за воротами, оградой. Все данные с камер должны выводиться на монитор охраны, так как любое противоправное действие надо распознать как можно быстрее, чтобы вовремя предпринять ответные меры.

Основные места установки камер для частного домовладения:

  • въездные ворота и дополнительные калитки;
  • главный вход в здание и все технические входы;
  • места в доме, где хранятся ценности;
  • «слабые» места — дальняя часть забора, затененные или заросшие растениями места.

При наблюдении за квартирой достаточно смонтировать две камеры перед входной дверью, которые бы обеспечивали полноценный просмотр лестничной площадки и подхода к двери.

Основные составляющие

В состав системы видеонаблюдения входят такие элементы:

  • видеокамеры, расположенные в наиболее информативных местах;
  • сетевой видеорегистратор, собирающий информацию;
  • провода и кабели (обычно это витая пара, но возможно применение радиочастотных или обычных электрических);
  • центральный сервер (компьютер, собирающий и обрабатывающий все данные наблюдения);
  • роутер (если в сети работают беспроводные приборы);
  • хранилище (компьютер, куда будут собираться данные — сохраняет терабайты информации, по которой потом можно восстановить картину возможного происшествия);
  • источник бесперебойного питания, который можно дублировать еще одним (обеспечат работу системы на определенное время при случайном или преднамеренном отключении электричества);
  • программное обеспечение (специализированный софт для распознания, расшифровки, анализа полученных материалов, который может сообщаться с базами различных силовых структур).

Оптимальный выбор для частного дома

Для передачи стабильного сигнала в частном доме можно воспользоваться одним из следующих вариантов:

  • приобрести устройство среднего ценового сегмента и применить к нему репитер;
  • купить дорогостоящее оборудование.

Модем роутер для частного дома имеет множество антенн, которые выступают в роли усилителей. Благодаря этому увеличивается радиус покрытия сети. Подобные маршрутизаторы изготавливают в 2 вариантах:

  • 2,4 ГГц;
  • 5 ГГц.

Первый вариант изделия имеет большой радиус покрытия с меньшей скоростью передачи волны. Второй тип передатчика суженый радиус компенсирует за счет скоростного интернета.

Как следить за домом удаленно

После того, как необходимое оборудование было подключено своими руками, можно приступать к настройке специального программного обеспечения, которое позволит просматривать картинку с домашней камеры удаленно. В основном процедура осуществляется через аренду статистического IP адреса у провайдера, однако мы рассмотрим более удобный способ с помощью сервера Novicam – NoviCloud.

Первоначально разрешаем видеорегистратору работать с облачными сервисами. Для этого в установленном ПО регистратора идем в настройках по пути «Система – Удаленные – Службы», переходим на вкладку «Облако» и ставим галочку напротив пункта «Доступен».

Далее регистрируемся на облачном сервисе. Переходим на сайт cloud.novicam.ru, щелкаем на кнопку «Регистрация» и вводим указанную информацию. После завершения регистрации переходим на главную страницу сайта и авторизуемся в личном кабинете.

Переходим в пункт «Управление устройствами» и добавляем камеру, следуя всем советам на экране. Если все настройки проделаны правильно, в списке доступных устройств будет отображаться ваш видеорегистратор.

Для онлайн-просмотра достаточно щелкнуть на видеорегистраторе, после чего откроется окно с доступными трансляциями.

Доступ к облачному сервису можно получить не только с ПК, но и настроить его со смартфона:

  1. В фирменном магазине приложений скачиваем программу Novicloud.
  2. Дожидаемся загрузки, запускаем приложение с рабочего стола, входим в личный кабинет с помощью данных, указанных при регистрации.
  3. Заходим в пункт «Список устройств» и щелкаем «Добавить».
  4. Вводим данные со своего видеорегистратора.
  5. Щелкаем на добавленное устройство и получаем доступ к камерам.

Сравнение цен: сервер или сетевые видеорегистраторы?

Еще недавно системы видеонаблюдения базировались на основе одного или нескольких видеорегистраторов. Давайте сравним преимущества и недостатки использования видеорегистраторов в сравнении с видеосерверами. Для примера возьмем конфигурацию видеосервера на 80 камер в магазине DNS и сетевой видеорегистратор HiWatch DS-N332/2(B).

Сервер рассчитываем без жестких дисков, т.к. в комплекте с видеорегистраторами их тоже нет.

МодельВидеосервер с DNSHiWatch DS-N332/2(B)
Количество камер для подключения80 FullHD32 FullHD
Количество SATA3 (+1 под системный жесткий диск)2
Максимальный объем хранилища54 ТБ20 ТБ
Стоимость23 675 руб.23 090 руб.

Стоимость и сервера, и регистратора около 23,5 тыс. руб. Система видеонаблюдения на 80 IP-камер, построенная на трех видеорегистраторах, обойдется в ≈ 70 тыс. руб., без накопителей.

Говоря о хранении видеоархива: максимальный объем накопителей видеосервера, приведенного в примере (без учета системного диска), составит до 54 Tb, что в 2,5 раза больше, чем на одном регистраторе – 20 Tb. Число практически равно максимальному объему памяти на 3-х видеорегистраторах. Что снова выступает плюсом для видеосервера.

Видеосервер предлагает равнозначный объем памяти (при в 3 раза меньшей стоимости), больший функционал, удобство для конечных пользователей. Максимальное количество пользователей, одновременно подключающихся к трансляции, практически не ограничивается.

Беспроводное видеонаблюдение по радиоканалу

Наиболее распространенные до недавнего времени системы видеонаблюдения. Суть их – по радиоканалу с аналоговой камеры происходит передача видеосигнала на соответствующий приемник, преобразующий его в видео, которое можно записывать при помощи относительно несложного DVR регистратора или даже видеомагнитофона.

Недостаток подобной системы – если передающее оборудование зачастую размещается внутри камеры (хотя и может быть внешним, отдельным блоком), то на каждый канал необходимо использовать свой приемник. То есть, любая камера должна быть оснащена как своим передатчиком, так и настроенным приемником.

С другой стороны, для записи видеосигнала достаточно взять обычный многоканальный DVR видео регистратор, к каждому из входов которого и будет присоединено свое принимающее оборудование.

Существует и записывающая аппаратура, уже оснащенная пакетом принимающего оборудования, но оно – редкость, которую можно купить только в комплекте с ограниченным количеством камер. Надежность и параметры такого набора энтузиазма не вызывают.

Одним из минусов радио-камер стоит считать ограниченное пространство по распространению сигнала без помех. Повторителей его, для удлинения расстояний, не существует или они очень редки. Средняя дальность передачи не превышает 200 метров, при отсутствии физических препятствий радиосигналу.

Подготовка к установке

Собственно, подготовка установки радио-камер ничем от подобной в случае IP-оборудования не отличается. Выбирается место монтажа и нахождения клиентской базы с мониторами и DVR-регистратором. Единственный нюанс может коснуться выбора модели камеры – уличной или для использования в помещении. Первые намного лучше защищены от влияния погоды.

Комплектующие и инструменты

Инструменты выбираются необходимые для крепления камеры к поверхностям стен или потолка: молоток, пассатижи, отвертки, дрель или перфоратор, кусачки. Так же, как и для IP, само соединение основания камеры с поверхностью можно производить при помощи двухстороннего скотча, клея или саморезов.

Порядок установки и подключения оборудования

Собственно, весь порядок того, как установить камеру и видеонаблюдение дома или в организации своими руками при помощи радио-камер, относительно прост. Вначале производится монтаж и включение камер. Потом соединяются приемники с DVR регистратором и производится его настройка, как для работы с обычными аналоговыми устройствами захвата изображения.

Особенности

Особенностью радио-камер можно только назвать возникновение помех или «снега» и ухудшение качества изображения при увеличении расстояния между передатчиком и приемником, а также в тех случаях, когда рядом работает какое-либо искровое электрооборудование (электродвигатели, сварка, трансформаторы). Вызвано это тем, что камера передает аналоговый видеосигнал, который очень чувствителен к помехам.

Сборка уже готового комплекта видеонаблюдения своими руками

Вы можете приобрести такой комплект в специализированном магазине. Средняя цена прибор – 20000 рублей. Являются универсальными и подойдут как для установки в офисе, торговой зоне и частном доме.

Источник occtv.ru

В коробке всегда будет подробная инструкция, однако давайте рассмотрим общие требования к монтажу:

  • Рекодер и провода должны быть защищены от воздействия любых внешних факторов.
  • Все приборы должны располагаться в закрытом помещении.
  • Рекодер должен вентилироваться.

Открыв коробку мы должны увидеть следующие:

  • Кабель для подключения к устройству воспроизведения.
  • Модуль автономного питания и шнур для зарядки.
  • Цифровой регистратор (рекодер).
  • Все элементы креплений.
  • Соединительные кабели.
  • Сетевой шнур.

Не забывайте про телевизор или монитор для наблюдения.

Монтаж и подключение:

  • Определите место для камеры и зафиксируйте её болтами или саморезами. Также можно использовать дюбели.
  • Подключите одну или несколько камер к цифровому регистратору.
  • Подключите адаптер питание к рекодеру. Рекомендуется использовать бесперебойник.
  • Подключите монитор и сетевой кабель в цифровому регистратору.
  • Активируйте всю систему.
  • Обязательно выполните проверку.

Для правильной установки системы видеонаблюдения в частном доме своими руками рекомендуется ознакомиться со следующим видео.

https://youtube.com/watch?v=HWGgV3NRhB8

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
