Как построить дом из SIP-панелей своими руками

Дом из сэндвич – панелей своими руками


Дом построить из СИП-панелей – как собрать конструктор

Первое, что понадобится в этом деле так это проект будущего здания

Следует уделить особое внимание к его построению. Не забывайте о требованиях и пожеланиях

Если нет возможности построить его самостоятельно исходя из сложности расчётов, то существует масса компаний готовых помочь в этом вопросе. Мы постараемся вам показать все этапы строительства в фотоотчете, с пошаговой инструкцией. Но, все дома индивидуальны. Наше фото можно рассматривать только как информационный справочник.

Следующий шаг — заказ СИП — панелей или их самостоятельное производство. Заказать их можно прямо на предприятии, которое занимается производством. Здесь же можно посмотреть каталоги и выбрать все необходимое для последующего монтажа. При выборе панелей не стоит забывать про основу — фундамент. Для конструкции из такого материала, обычно, фундамент устанавливают на винтовых сваях.

Водоснабжение, отопление и электричество по будущему дому развести нужно ещё до заливания фундамента.

Во избежание кривизны углов или несовпадения высоты, все панели перед монтажом нужно проверь на целостность и соответствие размеров. Если замечены неточности, обратиться к поставщику для замены материала.

После того как фундамент залит, нужно сделать его обвязку с помощью деревянного бруса. Потом выставляются углы. И с помощью ударного инструмента делаются отверстия. С помощью этих отверстий брус скрепляют с бетоном 12 мм анкерами. Рекомендуемое расстояние 2,5 м. Далее, на установленном фундаменте собирают само здание. Начинают сборку нулевым перекрытием при этом укладывают первые СИП — панели на брус.

Стеновые каркасы собирают из бруса. По его периметру специальными гвоздями закрепляют закладную доску. Главное, здесь выдержать вертикальную калибровку и углы каркаса. Ведь если где-то упустить хоть 1 мм, стена получится кривой и исправить её возможности уже не будет. После установки каркаса на него накладывают панели.

После возведения общей конструкции начинается заделка отверстий. Стыки и углы панелей заполняют с помощью обрезных досок размером в 25 * 100 мм. Все щели обрабатывают герметично монтажной пеной.

Перекрытия между этажами и все несущие конструкции лучше сделать деревянными. Можно использовать как брус, так и доски. Фото этапов строительства чуть ниже.

Соединение панелей между собой и с другими конструктивными элементами

Качественное крепление СИП – это отсутствие мостиков холода, удобство сборки отдельных деталей, прочность их соединения. Каждый из основных конструктивных узлов имеет свои особенности.

Крепление панелей к фундаменту

Для монтажа стеновых SIP к фундаменту сначала настилают на него гидроизоляцию (рубероид), закрепляют доски обвязки (ДО).

После этого укладывают панели перекрытия. Их фиксируют на основании с помощью анкеров. Расстояние между крепежами не должно превышать 2 м.

Монтаж этого вида СИП панелей происходит следующим образом:

  • Саморезами диаметром 4,8 мм и длиной 95 мм соединяют перекрытие с досками обвязки.
  • Саморезами 3,1х50 мм фиксируют стеновую панель к ДО. Расстояние между крепежами не должно превышать 150 мм.

В процессе монтажа проверяют ровность крепления СИП строительным уровнем.

Угловое соединение стеновых элементов

В наружных и внутренних углах (90°) панели стыкуют между собой, используя деревянные шпонки. Обычно это доски толщиной 50 мм, шириной 150 мм. Альтернатива для постройки дома – двутавровые балки.

Полезное: Чем привлекательны финские каркасные дома

Обратите внимание: стыки отдельных элементов сначала запенивают монтажной пеной. К одной из стен шпонку крепят с помощью саморезов 4,8 мм диаметром

Расстояние между ними не должно превышать 200 мм

К одной из стен шпонку крепят с помощью саморезов 4,8 мм диаметром. Расстояние между ними не должно превышать 200 мм.

Панель другой стены фиксируют на шпонке саморезами 3,5 мм, выдерживая шаг не более 150 мм. Выступающую часть плиты OSB закрепляют на торце стеновой панели аналогичным образом.

Стыкование стеновых и панелей перекрытия

Это непростой соединительный узел СИП дома, предполагающий использование большого количества крепежных элементов.

  1. Плиту перекрытия фиксируют на нижней стене с помощью саморезов, диаметр и длина которых равны 6,3 и 240 мм, соответственно. Расстояние между ними не должно превышать 300 мм.
  2. Поверх перекрытия монтируют доску обвязки. Для этого используют саморезы 4,8х95 мм, вкручивая их с шагом в 100-200 мм.
  3. Саморезами 3,5х51 мм фиксируют панели верхней стены на доске обвязки. Расстояние между ними не должно превышать 150 мм.
  4. OSB по доске обвязки перекрытия также крепят саморезами на 3,5 мм. Однако при этом допустим шаг в 300 мм.

Все монтажные стыки при сборке дома предварительно пропенивают соответствующим составом.

Угол соединения кровли и стены

Для устройства стыка кровли и стены выполняют следующие действия:

  1. На стеновой панели фиксируют мауэрлат – опору для нижнего уровня стропильной системы. Для этого используют саморезы 4,8х95 мм с шагом до 200 мм.
  2. С торцевой стороны кровельной СИП крепят доску обвязки. Саморезы диаметром 3,5 мм устанавливают не реже, чем 150 мм друг от друга.
  3. Элементы кровли соединяют с мауэрлатом саморезами 6,3х240 мм. Расстояние между ними не должно превышать 300 мм.

Обратите внимание: крепежи диаметром 6,3 мм используют также для фиксации кровельных панелей на коньковой балке

Сип-панели своими руками: пошаговый инструктаж

Производственный цикл создания сип панелей достаточно прост. Некоторые умельцы изготавливают небольшие партии стройматериалов в домашних условиях.

Полезное: Каркасный дом: утепление пенопластом

Подготовка материалов и инструментов

Перед тем, как сделать сип панели, необходимо запастись оборудованием и правильно подобрать материал.

Рекомендации по выбору комплектующих элементов:

  1. ОСП. Для наружного слоя плит подойдет OSB-3 – материал предназначен для эксплуатации во влажной среде. Лучше выбирать древесные полотна у известных производителей, чтобы обезопасить себя от покупки плит низкого качества. В сертификате должен быть указан тип клея – именно он определяет экологичность товара.
  2. Утеплитель. Подойдет пенополистирол марок С-25-35.
  3. Клей. Необходимо выбирать состав с высоким показателем влагостойкости и широким рабочим температурным диапазоном. Рекомендованные составы: Клейберит, TOP-UR (15-40), Macroplast UR 7228/7229.

Перечисленные составы не имеют летучих соединений, опасных для здоровья. Они используются именно для производства сип панелей, отличаются хорошей адгезионной прочностью, технологичной вязкостью.

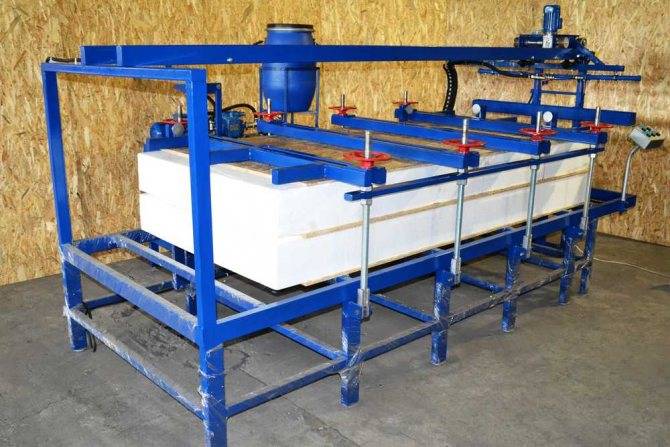

Необходимое оборудование и инструменты для изготовления сип панелей своими руками:

  • пресс или вакуумный насос, обеспечивающий откачку воздуха;
  • терморезак – трубчатый электронагреватель необходим для нарезки изделий, плавления утеплителя;
  • широкий стол для раскладки деталей;
  • резиновый зубчатый шпатель или распылитель для нанесения клея.

Порядок сборки панелей

Технологию изготовления сип панели своими руками можно разбить на несколько основных этапов:

  1. Укладка листов. Первую плиту выложить на стол.
  2. Нанесение клея. Равномерно распределить по поверхности клей, ориентировочный расход – 150-200 г/кв. м листа. После обработки составом надо подождать 10 минут.
  3. Укладка утеплителя. На плиту положить пенополистирол и хорошо разровнять. Оттягивать процесс размещения утеплителя нельзя, так как клей может начать застывать и качество готового изделия может ухудшиться – панель потеряет прочность.
  4. Нанесение клея. Пенополистирол обработать клеем и прижать к нему второй лист ОСП.
  5. Прессовка. Собранную плиту отправить под пресс.

Полезное: ОСП для строительства каркасного дома

Если пресса нет, то прибегают к методике вакуумного прессования:

  1. Изготовить 5-7 панелей – каждое последующее изделие собирают на предыдущем.
  2. Стопку накрыть тентовым материалом.
  3. Сделать из ткани герметичный чехол, проклеив края быстросхватывающимся клеем – подойдет состав Космофен.
  4. Вакуумным насосом откачать воздух из чехла.
  5. Панели выдержать в безвоздушном пространстве около часа.

При таком методе на каждую плиту воздействует давление порядка одной тонны. После процесса вакуумного прессования тентовый материал снять и оставить панели на сутки в горизонтальном положении.

Техника безопасности

Производственные работы сопряжены с определенным риском. В процессе сборки сип панелей необходимо придерживаться следующих правил безопасности:

  • работы выполняют в хорошо освещенном и вентилируемом помещении;
  • исполнитель должен использовать средства индивидуальной защиты: спецодежду с длинным рукавом, перчатки, очки;
  • при использовании распылителя для нанесения клея необходимо надевать респиратор.

Что важно учесть при строительстве по Канадской технологии?

Некачественные СИП панели

Чтобы на выходе строительных работ получить удобное и надежное жилое помещение, учтите все нюансы технологии работы с легкими строительными материалами. А именно:

  1. Выберите качественные сип панели. Только произведенные по оригинальной технологии высококачественные образцы могут выдержать возлагаемую на них нагрузку. Недобросовестные производители применяют некачественное клеевое вещество, что вызывает расклеивание конструкции. Бракованные исходники могут легко воспламениться с выделением токсических веществ. Поэтому ищите проверенного производителя.
  2. Винтовые сваи и заглубленная лента в качестве фундамента для сип-панельного жилого дома значительно сократят расходы на строительство.
  3. Изготовленные по специальной технологии панели отличаются высокой жесткостью. Поэтому строительные работы можно вести круглый год, в том числе зимой при низких температурах. Возведенное строение не дает усадки и не боится сезонных движений почвы.
  4. Проконтролируйте правильную установку удерживающего стены каркаса. Для наружных стен предназначены более толстые образцы строительного изделия, для межкомнатных перегородок достаточно стандартной толщины.

Полная и честная информация о набирающем темпе сип-панельном строительстве позволит оптимально использовать материал, правильно выбрать проект, применить отработанную технологию строительства. В итоге на выходе можно быстро и недорого получить современное, надежное и эстетичное жилое помещение.

Преимущества домов из сэндвич-панелей:

  • Очень быстро возводится. Коробка дома легко монтируется в течение недели-двух.
  • Можно строить в любое время года. Нет ограничений по температуре строительства.
  • Тонкие стены, за счет чего увеличивается полезная площадь внутри строения.
  • Отличная теплоизоляция. Быстро прогреваются и прекрасно удерживают тепло, так как львиную долю толщи стен составляет утеплитель.
  • Не усаживаются и не деформируются. Можно приступать к внутренней и внешней отделке сразу после возведения строения, а затем сразу заезжать и жить.
  • Материал сэндвич-панелей прекрасно звукоизолирует.
  • Стены строго вертикальные и ровные. Очень легко устанавливать панели в вертикальном положении.
  • Можно сэкономить на отоплении.
  • Не нужен усиленный фундамент.
  • Прочные. Выдерживают ураганы.
  • Сэндвич-панели легко транспортировать и собирать как конструктор.
  • Дешевые. На дом из сэндвич-панелей цена самая низкая – и это самый существенный плюс данной технологии.

Какой дом Вам нравится больше?
Дом из бруса 14.66%

Кирпичный дом 9.26%

Бревенчатый дом 5.95%

Дом из газобетонных блоков 18.11%

Каркасный дом 35.82%

Дом из пеноблоков 16.2%
Проголосовало: 2926

Как видите, список немаленький, но ведь есть и недостатки:

  • Недолговечность. Срок службы сэндвич-панелей не отличается такой долговечностью, как дерево, кирпич или бетон. Максимум, это 25 – 30 лет. Хотя заявленный срок составляет 50 лет, но давайте смотреть правде в глаза и учитывать наши климатические условия.
  • Прочность такого дома весьма относительна. Может, он и выдерживает ураганы, только вот прорубать в стене дырку топором не составит большого труда и не займет много времени.
  • Абсолютная неэкологичность. Обшивка сэндвич-панелей из ОСП (ориентировано-стружечных плит), в которых используется связующее из смол и другие добавки. А внутренняя начинка – утеплитель, например, пенополистирол абсолютно синтетический продукт. Как ни крути, а все это в процессе эксплуатации выделяет не самые «приятные» вещества. С другой стороны, есть ведь люди, которые строят дома из несъемной опалубки из того же пенополистирола или просто утепляют свои дома пенопластом, так что это выбор каждого. Нравится жить в термосе, никто не может этого запретить.
  • Абсолютная герметичность. Для создания нормальных условий проживания требуется обустройство принудительной приточно-вытяжной вентиляции. Иначе просто не будет происходить движение и обновление воздуха. А это дополнительные расходы, которые нивелируют дешевизну постройки.
  • Сэндвич-панели горят. Все заявления, что материал обладает классом горючести Г1, оставим на совести производителей. Мало того, что они горят, так вдобавок пенополистирол во время горения переходит в жидкое состояние и просто капает или заливает сверху «дождем из огненной лавы». О том, что в процессе горения плит ОСП и пенополистирола выделяется всякая ядовитая гадость, промолчим.
  • Требуют особого вида отопительной системы – воздушной. Можно, конечно, устанавливать и привычную нам – радиаторы под окном, но она будет нецелесообразна по причине полной герметичности строения.
  • Вследствие неправильной эксплуатации и отсутствия должной вентиляции в панелях может образовываться плесень, грибок.
  • При продаже такого дома его стоимость будет намного ниже, чем у кирпичного.

Теперь выбор за каждым, строить или не строить. Безусловно, низкая стоимость дома из сэндвич-панелей – существенный аргумент, поэтому часто такие дома строят на дачах для временного проживания. Если Вы решили, что Вам нужен именно такой дом, давайте разбираться дальше.

sip.domik
sip.domik
sip.domik
sip.domik
sip.domik
sip.domik
sip.domik
sip.domik
sip.domik
sip.domik

Что означает бутербродное название панели для строительства

«Бутербродное» название появилось неспроста – она подобна многослойному сэндвичу — разновидности бутерброда и представляет собой трехслойный элемент строительства, который состоит из двух наружных, так называемой наружной обшивки или облицовочных слоев, которые прочно склеены с внутренним слоем из утеплителя.В качестве облицовки или обшивки используются различные материалы, но чаще всего это:

  1. плиты из ДСП, ОСП и ЦСП (древесно-стружечные, ориентировано-стружечные, цементно-стружечные);
  2. жесткие материалы из ПВХ (полихлорвинила);
  3. обшивка из металлического профиля, который имеет защитный слой из полимерного покрытия.

Что касается внутреннего слоя, в качестве утеплителя обычно используются:

  1. Плиты из минеральной ваты наиболее распространенный теплоизоляционный материал, который применяют в производстве сэндвич панелей. Причем он, не только огне безопасный, но и обладает способностью долго сохранять свои теплоизоляционные свойства из-за того, что не слеживается;
  2. Из полиуретана преимущественными особенностями которого помимо высоких теплоизоляционных свойств, он обладает жесткостью, создающей дополнительную прочность конструкции;
  3. Плиты из пенополистирола, в отличие от вышеперечисленных материалов огнеопасны, поэтому их применение требует специальных мер пожарной защиты;
  4. В некоторых случаях утеплителем служит стекловолокно, оно слеживается и выделяет в помещение стекольную пыль, поэтому ее использование очень ограничено.

Слоеные панели применяют для возведения стен, устройства пола и перекрытия помещений здания и их несомненным преимуществом является дешевизна и высокая скорость строительных работ.Стоит отметить, что конструкции облицованные ПВХ и металлическим профилем, применяются в строительстве хозяйственных и промышленных зданий, а что касается, так называемых sip – панелей, обшитых из древесных материалов, то их используют для возведения жилья.Выбор теплоизоляционного материала и его толщина для изготовления осуществляют исходя из тепловых расчетов и целевого применения будущего здания.Помимо материалов обшивки и теплоизолирующего материала большое значение имеет состав клея, который должен прочно соединить между собой обшивку и теплоизоляцию. Как правило, для склеивания применяют, как одно – так и двухкомпонентный клей на основе полиуретана. Впрочем, двухкомпонентный состав клея очень быстро на открытом воздухе схватывается, поэтому для «домашнего» приготовления сэндвич панелей он трудно применим, в отличие от промышленного их производства. Что касается однокомпонентного клея, то он из-за наличия влаги в воздухе твердеет продолжительное время и поэтому подходит для использования в домашнем производстве стройматериалов.

Мыши и прочие неприятности

Чтобы уберечь наших читателей от лишней головной боли, мы решили рассказать об ошибках, допущенных при строительстве одного жилого дома. В первую очередь материал предназначен для тех, кто нанимает для строительства подрядчиков. Однако будет полезен и тем, кто строит дом самостоятельно.

Объект строился по программе «Сельский дом», а в качестве подрядчика выступали местные горе-строители. К сожалению, со стороны будущих жильцов не было уделено должного внимания качеству проведения работ. Результат закономерный — большое количество существенных «косяков».

Краткая информация о доме:

  • Дата ввода в эксплуатацию: 2008 год
  • Количество этажей: 2
  • Тип фундамента: ленточный
  • Технология: бескаркасная
  • Размеры панелей: 2740х1220х224 (перекрытия), 2740х1220х174 (стены), 2740х1220х145 (шпонка для соединения стеновых панелей)

Проблемы проявились довольно быстро и были связаны с самой важной частью любого строения — фундаментом. Ленточный фундамент был залит бетоном низкого качества, это привело к тому, что при попадании влаги, он начал крошиться. Под воздействием влаги фундамент начал крошиться

Под воздействием влаги фундамент начал крошиться

В сильные холода (ниже -30°C) был выявлен еще один «косяк» — промерзала часть пластикового напольного плинтуса на кухне.

Было решено снять нижние панели винилового сайдинга, удалить мостики холода в местах примыкания стеновых плит к перекрытию первого этажа и обшить фундамент профлистом под камень.

После демонтажа нижних панелей сайдинга, появились признака жизнедеятельности полевых мышей.

При строительстве торцы перекрытия не были закрыты доской. Установлены куски фанеры, между которыми есть большие расстояния

Также обратите внимание, что рубероид начинается не от бруса, а от уровня пола

Краткое пояснение по рубероиду. На момент постройки дома, в конкретном населенном пункте не слыхивали о паропроницаемых мембранах. Подрядчик собирался уложить на стены полиэтиленовую плёнку. Этому воспротивился заказчик, в результате был использован рубероид.

Прекрасно видно, что мыши времени зря не теряли…Вместе промерзания плинтуса обнаружены мышиные норы и не запенен шов между ОСБ

В результате владельцу дома пришлось нивелировать последствия используя свой скромный строительный опыт.

Предварительно перекрыта возможность доступа мышей к пенополистиролу, затем фундамент обшит профлистом

Сопутствующие ошибки:

  • Не обработана битумной мастикой нижняя часть перекрытия первого этажа.
  • На перекрытия первого и второго этажа были уложены SIP-панели шириной 1220 мм (должны были быть разрезаться вдоль пополам).
  • Использован сырой лес.
  • Панель для изготовления термошпонок тоньше, чем слой пенополистирола.
  • Углы дома не стянуты длинными саморезами.
  • Саморезы исключительно черные.

Были и другие ошибки, но мы о них не рассказываем, так они не относятся напрямую к технологии строительства СИП-домов.

Увы, рассмотренный выше случай не самый тяжелый — фатальный вариант рассмотрен в видео ниже.

Вывод напрашивается очень простой: не следует слепо доверяться заказчику. Все этапы строительства надо контролировать лично, либо обратиться к помощи знающего человека со стороны.

Если строительством занимаются подрядчики, то качество их работы можно будет оценить уже на этапе приемки перекрытия первого этажа.

Дом из СИП-панелей своими руками

Все элементы для общей конструкции изготавливаются на заводах с помощью специального оборудования. Это является гарантией того, что дома из СИП-панелей являются надежными, и не возникнет проблем при их сборке. Если есть навыки плотника, можно изготовить панели самостоятельно, но потребуется высокая точность расчетов. Технология сборки дома из СИП-панелей такова:

  1. Создание проекта сооружения.
  2. Произведение разводки электричества, отопления, водоснабжения.
  3. Закладка фундамента с последующей его обвязкой деревянным брусом.
  4. Установка каркаса из бруса и его обшивка СИП-панелями.
  5. Заделка стыков, отверстий монтажной пеной для герметичности.
  6. Если строение двухэтажное, необходимо монтировать межэтажные перекрытия. Делается это с применением деревянных досок или бруса.

Фундамент для дома из СИП-панели

Для построек этого вида рекомендуется использовать один из таких вариантов:

  1. Свайно-винтовой фундамент. Чаще строительство домов из СИП-панелей ведется с использованием этого вида основания. Такой фундамент быстро возводится, он обеспечивает нормальную вентиляцию постройки, его со временем можно переустановить.
  2. Мелкозаглубленное основание. Для его закладки не нужно применение специальной техники. В таком фундаменте можно оставить отверстия для вентиляции дома из СИП (SIP) панелей.
  3. Железобетонный фундамент. Он характеризуется высоким уровнем гидроизоляции, прочности. Цена его высока, а использование такого основания целесообразно в условиях ползущего грунта, чтобы стройка из СИП-панелей не обернулась возведением неустойчивого сооружения.
  4. Цокольный этаж. Его обустройство – трудоемкий процесс, но по возможности рекомендуется выбрать этот вариант. Он не только делает всю конструкцию устойчивее, но и является дополнительной территорией для технических и жилых помещений.

https://youtube.com/watch?v=Tu7wjKOwo18%250D

Каркас дома из СИП-панелей

Для обеспечения прочности конструкции нужно следовать определенному алгоритму ее возведения. Сборка дома из СИП-панелей выполняется так:

  1. Перед возведением необходимо проверить домокомплект на правильность последовательности нумерации на его элементах – она должна соответствовать схеме.
  2. Нужно разложить все панели в соответствии с нумерацией по периметру основания дома из СИП-панелей. Если он двухэтажный, сначала нужно разложить элементы для первого этажа.
  3. Панели сращиваются друг с другом посредством специальных замков. Основу конструкции нужно зафиксировать обвязочным грузом. Для увеличения крепежных характеристик используется монтажная пена.
  4. После установки нижней обвязки монтируются стеновые панели с использованием уровня для их выравнивания.

https://youtube.com/watch?v=vgsS7OW519Q%250D

Шумоизоляция в доме из СИП-панелей

Строения из этого материала обладают высоким уровнем этого показателя. В этом вопросе главное, чтобы корректно выполнялись все этапы строительства дома из СИП-панелей. Усилить его можно с применением специальных материалов, например:

  1. Шуманет-СК. Это звукопоглощающий материал, используемый в виде плит.
  2. Шуманет-100 Супер. Рулонный звукоизоляционный материал.
  3. Вибростек-М. Звукоизоляционный материал рулонного типа.
  4. Экотишина. Шумоизоляция из полиэфирного волокна.
  5. Шумостоп. Звукоизоляционный материал в виде панелей.

Внешняя отделка дома из СИП-панелей

Она используется для улучшения внешнего вида и повышения эксплуатационных свойств. Внешняя отделка домов из СИП-панелей выполняется с применением таких материалов:

  1. Сайдинг. Оптимальный вариант для облицовки, придающий строению привлекательный внешний вид. Для ее выполнения может использоваться дерево, металл, пластик.
  2. Кирпич. Дороговизна, сложность монтажа, увеличение нагрузки на дома из СИП (SIP) панелей делает этот способ отделки не часто используемым.
  3. Штукатурка. Это бюджетный вариант, позволяющий улучшить вид сооружения, но защитную функцию он не выполняет.
  4. Окраска. Для нее используются специальные материалы. Окраска обходится недорого, с ее помощью можно воплощать разные идеи дизайна здания.

https://youtube.com/watch?v=GSr7v11rltM%250D

Внутренняя отделка дома из СИП-панелей

Дизайн помещений выполняется с применением разных материалов. Для отделки стен можно использовать:

  • гипсокартон;
  • ПВХ;
  • обои;
  • окраску;
  • плитку.

Для отделки потолка применяются такие материалы:

  • гипсокартон;
  • натяжные потолки;
  • ПВХ;
  • пенополистирольная плита;

В возведении здания важно знать не только как самому построить дом из СИП-панелей, но и с помощью каких материалов выполнить напольное покрытие:

  • наливные полы;
  • ламинат;
  • линолеум;
  • паркет.

OSB (ОСП)


OSB для СИП-плиты Знакомство с понятием OSB плиты следует начать с общей классификации. Существует четыре основных типа OSB. Каждый из них отличается от других только своими показателями влагостойкости и прочности.

  • OSB 1 – плита с самыми низкими показателями прочности влагостойкости. Этот вид плит часто используют в монтаже деталей лёгкого веса. Плюсом этих плит является их низкая цена.
  • OSB 2 – имеет низкий порог влагостойкости и при этом высокую прочность. Такие плиты используют в основном для производства мебели, иногда для несущих элементов. Реже OSB 2 применяют в строительной сфере, и то только для внутренних конструкций.
  • OSB 3 – один из самых популярных типов плит. Эти плиты сочетают в себе прочность и устойчивость к влаге по приятной цене. Используют их чаще в строительстве для строения как фасадных, так и внутренних отделок. Иногда OSB 3 выступает в роли кровельного материала или перекрытия.
  • OSB 4 – эти ОСП плиты обладают самым высоким порогом прочности и влагостойкости. Их используют для возведения конструкций с высоким уровнем нагрузки и в зонах с повышенной влажностью.

Виды и характеристики панели

Утеплителем в структурных изоляционных панелях может быть:

  1. Пенополистирол.

  2. Пенополиуретан.

  3. Базальтовая минвата.

При выборе материала сравнивать необходимо все плюсы и минусы этих теплоизоляторов. С точки зрения цены самым дешевым является пенополистирольный вариант. Однако он и первый по горючести. Несмотря на все заверения продавцов о его безопасности в доме из пенополистирола не каждый захочет жить.

Минеральная вата в отличие от него не содержит формальдегидов и имеет класс пожарной опасности «НГ». Однако она более тяжела по весу. Дому с композитными стенами из нее потребуется несколько более мощный фундамент. Зато в минвате можно без опаски прокладывать кабель-каналы под электропроводку.

Пенополиуретан наиболее долговечен и обладает наименьшей теплопроводностью из перечисленных утеплителей. Минвата предрасположена к накоплению влаги, но не загорится. Однако классикой SIP-технологии является пенополистирол. С ним производителям проще работать и он недорогой.

Таблица размеров панелей

ВидТолщина ППСТолщина OSBТолщинаДлинаШиринаМасса
SIP-Панель2500*1250*118100 мм9 мм118 мм2500 мм1250 мм42 кг
SIP-Панель2500*1250*124100 мм12 мм124 мм2500 мм1250 мм53 кг
SIP-Панель2800*1250*124100 мм12 мм124 мм2800 мм1250 мм60 кг
SIP-Панель2500*1250*174150 мм9 мм168 мм2500 мм1250 мм45 кг
SIP-Панель2500*1250*174150 мм12 мм174 мм2500 мм1250 мм56 кг
SIP-Панель2800*1250*174150 мм12 мм174 мм2800 мм1250 мм63 кг
SIP-Панель2500*1250*218200 мм9 мм218 мм2500 мм1250 мм48 кг
SIP-Панель2500*1250*224200 мм12 мм224 мм2500 мм1250 мм59 кг
SIP-Панель2800*1250*224200 мм12 мм224 мм2800 мм1250 мм66 кг

Таблица характеристик панелей

ХарактеристикаЗначениеКомментарий
Прочность1,5 кгс/см² — 1,8 кгс/см²SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг)
Объемный вес25 кг/м³ /35 кг/м³ / 50 кг/м³Вспененный полистирол
Теплопроводностьпенополистирольные 0,037 -0,04 Вт/(м·°С) минераловатные 0,047-0,07 Вт/(м·°С) уретановые 0,028 Вт/(м·°С)
Нарушение геометрииНетПлита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишѐнной недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение.
Подверженность болезнямНетВ состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых
УсадкаОтсутствуетСразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке.
ВодопоглощениеПСБ 0,5%-2,1% OSB3%-12%За 24 часа
ОгнестойкостьIII степень огнестойкостиСдерживания огня в течение 1 часа
Звукопоглощение44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм.На примере полистирола весом 25 кг/м³
Максимальная этажность строения2 этажа + мансарда

Виды сип панелей

По своим видам, основным комбинациям и характеристикам можно определить назначение и размеры элементов

По своим видам, основным комбинациям и характеристикам можно определить назначение и размеры элементов:

  1. ОСП, ППС, ОСП – это одни из самых распространенных стандартов европейской панели. Плита 1,25 м шириной, 2,5-2,8 м длиной с толщиной облицовки и утеплителя в сумме равной толщине панели, что составляет для листов ППС: 100, 150, 200 мм, а OSB 6-25 мм. Производители чаще всего применяют ДСП толщины 9, 12 мм, причем размеры готовых изделий вариабельны и зависят от применения, например, для кровельных работ и плит перекрытия производятся более узкие элементы (625, 600 мм). При соблюдении технологии, данная стандартная модель способна выдержать нагрузку в 10 тонн вертикального формата и 2 тонны поперечного формата. Вес панели размером (мм) 2500*1250*174 равен 56 кг.
  2. ЦСП, ППС, ЦСП – размеры этой сип панели 1,2 ширина и длина до 3,0 метров. Относится к классу горючести Г1, вес 120 кг. Специалисты утверждают, что применение данных элементов в строительстве позволяет получить дом, ничуть не уступающий функциональностью газобетонным блокам, однако СИП панели – это дешевле и практичнее, а также легче по массе. Но есть недостаток – хрупкость. Кроме того, данный вид изделий немного выше стандартных панелей.
  3. СМЛ, ППС, СМЛ – это панели, в которых используется стекломагниевый лист, поэтому при размерах 1,22*2,44 м вес элемента 68 кг. Отличительное качество – армирующие слои, из-за чего плита имеет высокие показатели прочности. Более того, СМЛ не горит (присвоен класс НГ), просто пилятся, легко поддаются забиванию гвоздей, отделке и имеют отличную адгезию ко всем строительным штукатуркам. Показано применение элементов класса «Стандарт» для внутренних стеновых перегородок, а вот премиум-класс идеально подходит для обустройства внешних стен. Минус – подверженность агрессивному воздействию внешней среды.
  4. OSB, MB, OSB – панели с минватой в качестве утеплителя имеют классические стандартные размеры, но при этом ширина утеплителя не может быть больше 150 мм, а значит, готовое изделие не бывает толще 174 мм. Экологичность минваты подтверждена, но вот вес намного больше, чем у других утеплителей. Плотность материала 115-150 кг/м3, вес панели до 90 кг, поэтому для возведения домов частного характера материал используется довольно редко. Часто производители заменяют ОСП на СМЛ, достигая исключительной пожаробезопасности продукта, но вот вес составит 110 кг, да и цена взлетает до небес.
  5. OSB, ППУ, OSB – элемент также имеющий стандартные габариты со слоем утеплителя в 60 мм. Назвать конструкцию сип панелью сложно, так как технология разительно отличается от регламентированной. Пенополиуретан намного прочнее пенополистирола, но использование продукта в больших количествах финансово затратно, поэтому тут скорее исключение из правил, например, если необходим предельно тонкий слой утеплительного материала или строительство ведется в регионах с высокой влажностью, а значит, применение пенополистирола не рекомендуется.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
