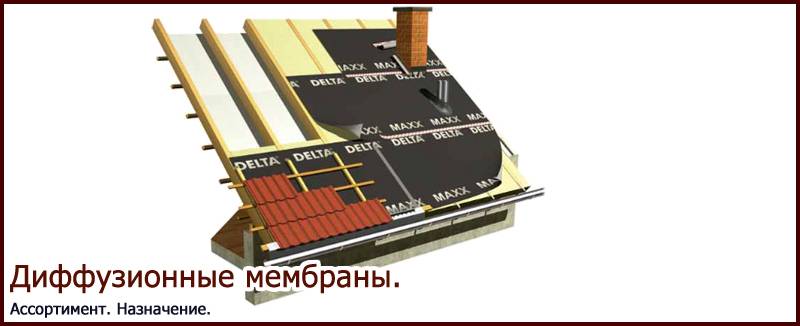

Диффузионные мембраны и причины их популярности

Свойства диффузионной мембраны

Важнейшим свойством диффузионной мембраны является её паропроницаемость. Измеряется она в миллиграммах пара, проходящих через квадратный метр поверхности за 24 часа. В зависимости от ее величины различают мембраны:

• Мало диффузионные.  Менее 300 мг/м2/сутки. Используются только внутри помещений.
• Средне диффузионные.  300-1000 мг/м2/сутки. Наиболее массовые в использовании. Отлично работают в зонах с умеренным климатом.
• Высоко диффузионные (супердиффузионные). Свыше 1000 мг/м2/сутки. Используются при строительстве в сложных климатических условиях (или при использовании толстого утеплителя), в местах с резкой сменой влажности.

Пароизоляция и гидроизоляция под сайдинг: когда и зачем она нужна

Изучая рекомендации производителей утеплителей по устройству вентсистем, можно увидеть, что в большинстве из них рекомендована защита утеплителя пароизоляцией со стороны стены, влаговетрозащита между утеплителем и навесным фасадом.

У многих домовладельцев, которые утепляют дом самостоятельно, возникает желание сэкономить на дорогостоящих пленках, поэтому стоит разобраться, что такое пароизоляция, гидроизоляция, влаго-ветрозащитные мембраны, когда и как применять эти материалы.

Что такое пароизоляция

Любое проектирование ведется в соответствии с нормативными документами, сейчас это СП — строительные правила, в каждом из которых есть раздел «Термины и определения». С точки зрения строительных норм пароизоляция — это слой рулонного или мастичного материала, препятствующий прохождению через него водяных паров.

Разработано множество пароизоляционных материалов для утепления стен, в большинстве своем это 2-х…3-х слойные пленки из нетканого материала или особых полиэтиленов.

Что такое гидроизоляция

Гидроизоляция — это строительные материалы (рулонные, мастичные, штукатурные), препятствующие намоканию конструкции под действием сточной воды. Эти материалы, как правило, применяют в полах, подземных конструкциях, сооружениях, находящихся в водной среде.

Касательно систем утепления правильнее использовать термин влаговетрозащита, так как с водой напрямую в системе утепления теплоизолятор не должен соприкасаться, но в щели облицовки может попадать дождевая вода или снег при сильном ветре, а потому теплоизоляция нуждается в защите от воды, водяных паров и ветра.

В качестве гидроизоляции в системах утепления применяются диффузионные мембраны, особенностью которых является способность выпускать водяные пары наружу, не давая проникнуть им внутрь. Как правило, это 3-х…4-х слойные пленки с маркировкой расположения сторон относительно утеплителя (внутренний и наружный слой).

Для чего нужна пароизоляция вообще?

Водяные пары могут быть атмосферного происхождения или эксплуатационные. Любой строительный материал обладает паропроницаемостью, у некоторых она стремится к нулю (экструдированный пенополистирол — 0,013, металлы, стекло — 0,0) у других значительно выше (древесина поперек волокон — 0,03, минеральная вата — 0,06).

Чем выше паропроницаемость, тем большее количество влаги может набрать материал, при этом снижаются его теплоизоляционные характеристики, он перестает играть роль утеплителя. Чтобы этого не произошло, применяются пароизоляционные материалы. Применение пароизоляции особенно необходимо, если стеновой материал обладает способностью дышать — то есть пропускать через себя эти водяные пары.

Специальные мембраны

К этой категории относятся высокотехнологичные материалы, которые комбинируют в себе свойства паробарьера и утеплителя.

Металлизированная мембрана. Разработка фирм Tyvek и DuPont. Алюминий, напылённый на каждое волокно в отдельности, обеспечивает частичное отражение тепла при сохранении свойств диффузии.

Фольгированная мембрана. Особенно актуальна для жарких районов. Фольга отражает инфракрасное тепло обратно в атмосферу. В результате крыша греется в разы меньше. Зимой такой барьер поддерживает температуру в вентиляционном продухе для испарения конденсата.

Цены на диффузионные мембраны

Название	Производитель	Вес 1 м2, г	Паропроницаемость, мг/м2/24 ч	Площадь рулона, м2	Цена рулона, у. е.	Цена 1 м2, у. е.
BRANE SM	Россия	75	1000	70	26,5	0,37
Ондутис SA115	Россия	115	1100	75	30	0,4
РуфИзол SD	Россия	100	1250	70	35,5	0,5
Строизол SD 130	Россия	130	1500	70	38,5	0,53
CHESCO SD	Россия	115	1200	60	37	0,61
Fakro Eurotop N35	США	135	1900	75	58,5	0,78
DELTA VENT N	Германия	120	1750	75	70	0,93
Tyvek Solid Silver (металлизированная)	Лихтенштейн	82	1300	75	110	1,47
Изовек Т (фольгированная)	Россия	150	1000	60	58,5	0,97

Первая мысль, которая приходит в голову при попытке сэкономить на гидробарьере — заменить диффузионную мембрану обычным полиэтиленом. Такой вариант будет выполнять функцию на 50% (останавливать атмосферную влагу) и на 150% будет портить всё дело. Невыпущенный из утеплителя пар накопится в нём и размочит вату. А вата, как известно, восстановлению не подлежит. Поэтому применяйте диффузионные мембраны, чтобы кровля и стены были всегда сухими и теплыми.

Виталий Долбинов, рмнт.ру

Как грамотно уложить диффузионную мембрану

Гидробарьер укладывают между материалом кровли и теплоизоляцией или каркасом кровли, если теплоизоляция не предусмотрена

Для того, чтобы мембрана полностью раскрыла свой потенциал, важно правильно её уложить

ФОТО: 52кирпича.рфПолотно раскатывают на утеплитель без складок и следят за тем, чтобы оно плотно прилегало ворсистой частью

Если полотно кладётся на стропила, то следует прижать его контробрешёткой с небольшими разрывами для свободной циркуляции воздуха. Между мембраной и кровельным материалом оставляют свободное пространство в 1.5–5 см для продувания. Чтобы влага беспрепятственно стекала по поверхности, на её пути не должно быть никаких преград.

ФОТО: the-brick.ruМембрана должна быть единым целым на всей поверхности кровли, для этого полотнища склеивают с нахлёстом в 5–10 см

Если сделать настил по всем правилам, он прослужит не менее полувека.

Свойства мембраны

Она служит защитой для утеплителя от проникновения влаги. Внутренний и внешний слой мембраны окрашиваются в разные цвета, чтобы не перепутать их при монтажных работах, так как это может привести к неправильному ее функционированию и в конечном итоге гибели утеплителя.

Характеристики гидроизола

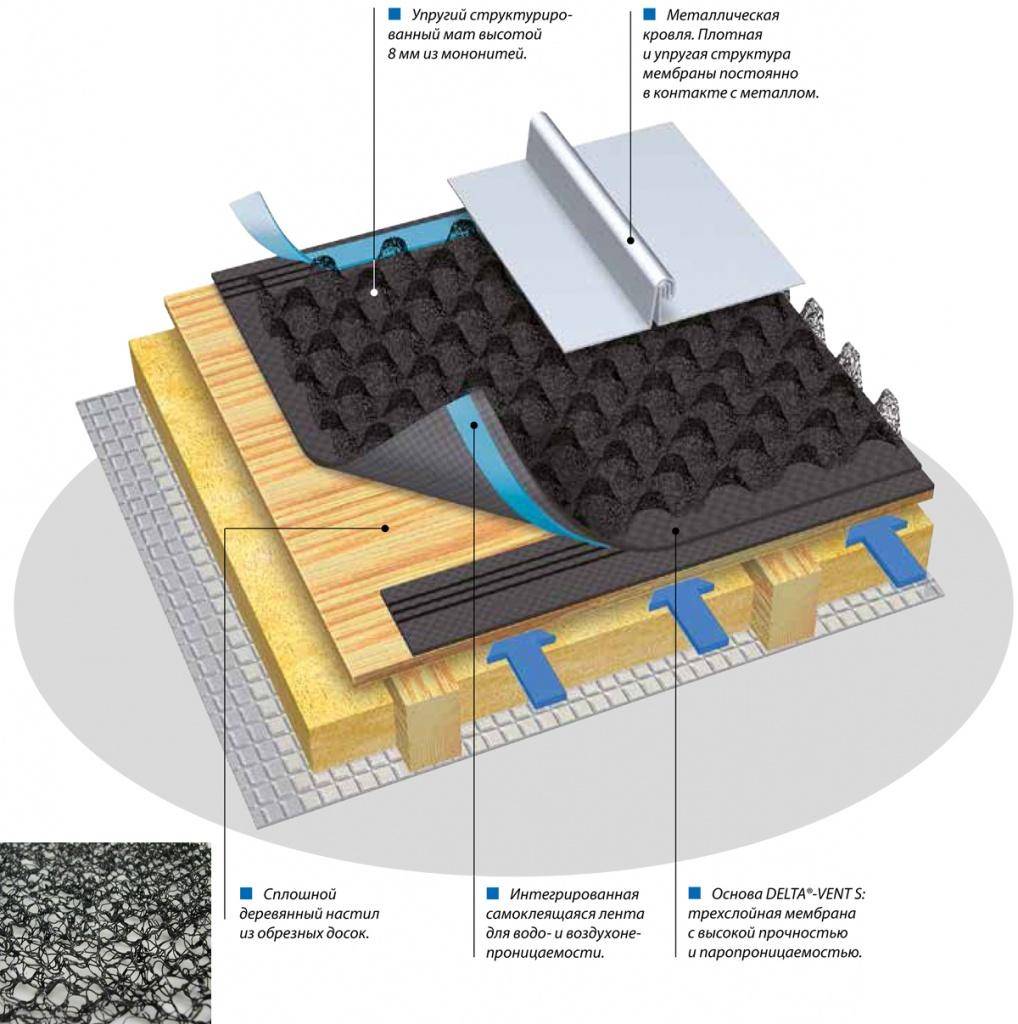

Такой тип диффузионной мембраны состоит из трехмерной структурной решетки, в основе которой лежит нетканая пропиленовая основа. Ее преимущества:

• применение на металлических покрытиях;
• постоянная двухсторонняя вентиляция;
• эффективный сброс конденсата;
• использование при строительстве многоуровневой кровли.

Три вида гидроизоляционной кровельной мембраны

Мембранная гидроизоляция для крыши — это не конкретный материал, а целый их класс. Который, в свою очередь, делится на три основных вида: диффузионные, супердиффузионные и антиконденсатные мембраны.

Самый простой и дешевый вид гидроизоляционных кровельных мембран. Почти все диффузионные мембраны состоят из трех слоев: нетканого полотна с двух сторон и перфорированного материала по центру. Именно у этого вида гидроизоляции поры часто выглядят как воронки.

К диффузионным относятся все мембраны, паропроницаемость которых ниже 1000 мг/м2. Независимо от используемых для их производства технологий и сырья.

Для большинства частных домов именно диффузионные мембраны — оптимальный выбор. Если паробарьер сделан правильно, то высокая паропроницаемость не нужна — не только 1000 мг/м2, но и 300-500 мг/м2 вполне хватит, чтобы не дать пару застаиваться в утеплителе. По сути, от кровельной гидроизоляционной мембраны в этом случае нужно одно: ее паропроницаемость должна быть больше, чем паропроницаемость паробарьера. Поэтому нет смысла переплачивать за дорогие супердиффузионные мембраны.

Другое дело, если речь о помещении с высокой влажностью. Например, об отапливаемом бассейне, бане, сауне. А также в случаях, когда кровельный пирог вообще не включает пароизоляцию. Тогда супердиффузионная мембрана просто необходима.

Более технологичный вид гидроизоляционных мембран для крыши с паропроницаемостью 1000 мг/м2 и более. Но это только минимальное значение — верхний порог ничем не ограничен. Есть супердиффузионные мембраны с паропроницаемостью 1500 мг/м2, 2500 мг/м2 и даже 3500 мг/м2.

Супердиффузионные кровельные гидроизоляционные мембраны для крыши — это материал, который состоит как минимум из четырех слоев. Как правило, с увеличением паропроницаемости увеличивается и количество слоев — до пяти и даже шести.

Паропроницаемость некоторых супердиффузионных мембран так велика, что их можно укладывать на коньке без зазора, с нахлестом полотен друг на друга через конек. Это сильно упрощает устройство конькового узла без малейших потерь в надежности.

Для большей эффективности у некоторых разновидностей супердиффузионных гидроизоляционных мембран для кровли есть объемный верхний слой, который позволяет укладывать их на сплошную обрешетку прямо под металлические кровельные покрытия, например, профнастил, фальц или металлочерепицу.

Этот слой обеспечивает лучшую вентиляцию между гидробарьером и кровельным покрытием, что позволяет отводить из-под кровли больше влаги. К тому же такие гидроизоляционные кровельные мембраны продлевают срок службы металлических кровельных покрытий. Они препятствуют образованию конденсата на них — объемный слой просто отводит влагу к гидроизоляции.

Особый вид кровельных гидроизоляционных мембран, который не просто не мешает водяному пару покидать помещение, но и способен впитывать конденсат, не давая ему увлажнять утеплитель. За впитывание отвечает нижний ворсистый слой, бархатистый на ощупь и чем-то напоминающий фетр. Стандартная емкость таких мембран — 1000 мг/м2.

У антиконденсатных мембран очень узкая сфера применения — они используются либо в составе холодной кровли в очень влажных помещениях, либо в зданиях, в которых возможен залповый выброс влаги.

Например, оштукатуривание стен и заливка полов зимой приводят к высвобождению большого количества влаги без возможности проветрить помещение. Антиконденсатная мембрана поможет избежать увлажнения утеплителя в этом случае.

Но в качестве гидроизоляции в обычных условиях укладывать антиконденсатные мембраны смысла нет.

Нюансы выбора супердиффузионных мембран

Сначала необходимо определить тип здания (отапливаемое или неотапливаемое, для временного или постоянного проживания) для отапливаемых домов лучше приобрести более эффективную защиту.

Определитесь с ценовой категорией. Для дач и нежилых помещений можно выбрать мембраны подешевле. Желательно, чтобы на край полотна был нанесен липкий слой.

При выборе мембраны необходимо ориентироваться на следующие параметры:

Водоупорность. Основная функция мембраны состоит в защите утеплителя от попадания влаги. В идеале материал должен сохранять свои гидроизолирующие свойства даже в мокром состоянии.

Стойкость к УФ-лучам/атмосферная устойчивость. Этот показатель говорит о том, что материал можно использовать в качестве временной кровли.

Прочность на разрыв. Здесь производители упоминают 2 характеристики – прочность на продольный и поперечный разрыв. Рекомендуемые показатели – от 100 Н/5см и 190 Н/5 см соответственно.

Универсальность применения. Желательно, чтобы мембрану можно было использовать и на стенах, и на кровле. В этом случае будет меньше отходов.

Удобство монтажа

Обратите внимание, как укладывается супердиффузионная мембрана: является ли она одно- или двусторонней, нужно ли делать вентиляционный зазор. Оптимально, если края рулона будут оснащены липкой лентой – это значительно ускорит процесс монтажа

Гидро- и пароизоляция крыши

Покрытия кровли призваны защитить дом от наружной влаги и ветра. Но малейшая ошибка при укладке кровельного материала или экстремальные погодные условия (шквалистый ветер с дождем, косой ливень и т.п.) могут привести к тому, что влага все же будет попадать под кровельное покрытие, разрушая теплоизоляцию и конструкцию крыши. Для защиты утеплителя и кровельных конструкций от влаги снаружи и для вывода накопившейся в утеплителе и конструкциях влаги нужно делать гидроизоляцию.

Кровельный пирог

Гидроизоляция устраивается при помощи гидроизоляционных пленок и мембран. Задача гидроизоляционных пленок и мембран – не пропускать влагу снаружи, а также выпускать влагу из внутренних конструкций крыши, то есть «дышать».

Размещение мембран

Таким образом, основными показателями для выбора гидроизоляционных пленок и мембран является:

• Влагостойкость – то есть вес воды, который сможет удерживать материал ( чем больше, тем лучше);
• Паропроницаемость (чем выше показатель, тем лучше). От этого показателя зависит необходимость наличия или отсутствие нижнего вентиляционного зазора* – то есть вентиляционного зазора между утеплителем и гидроизоляционным материалом.

 Если дом отапливаемый, и в нем живут люди, то в помещении присутствуют водяные пары. Водяной пар стремится подняться вверх, попадая в утеплитель и конструкции крыши. Из-за разницы наружных и внутренних температур на них оседает конденсат. В результате, свойства утеплителя ухудшаются, стропила, обрешетка становятся влажными, при минусовых температурах крыша промерзает, а при оттаивании появляется плесень, что в дальнейшем приведет к порче внутренней отделке дома и нарушению его температурного режима. От паров, поднимающихся из помещений, нужно защитить утеплитель и конструкции крыши. Поэтому нужно делать пароизоляцию, что также прописано в действующих нормах: СНиПII-3-79 «СТРОИТЕЛЬНАЯ ТЕПЛОТЕХНИКА» п. 6.5. Для защиты от увлажнения теплоизоляционного слоя (утеплителя) в покрытиях зданий с влажным или мокрым режимом следует предусматривать пароизоляцию (ниже теплоизоляционного слоя).

Пароизоляция устраивается при помощи пароизоляционных пленок. Задача пароизоляционных пленок – не пропустить к конструкции крыши и утеплителю водяные пары из помещений. Основной показатель для выбора пароизоляционной пленки – паропроницаемость (то есть: чем меньше этот показатель, тем лучше пленка).

Размещение паро- и гидроизоляционных пленок

Для чего нужны вентиляционные зазоры

Вентиляционные зазоры

Под кровлей крыши устраивают вентиляционные зазоры. Рассмотрим устройство вентиляционных зазоров для отапливаемого дома. При использовании гидроизоляционных пленок (защита от влаги снаружи) и пароизоляционных пленок (защита от влаги изнутри) устраиваются два вентиляционных зазора: верхний и нижний (см. рисунок):

• Верхний вентиляционный зазор устраивается между кровельным покрытием и гидроизоляционной пленкой: через него удаляется влага, попавшая под кровельное покрытие снаружи. Таким образом, все деревянные конструкции крыши проветриваются, и их долговечность увеличивается.
• Нижний вентиляционный зазор устраивается между теплоизоляционным материалом и гидроизоляционной пленкой: через него удаляется влага, пропадающая в утеплитель из внутреннего помещения. Водяной пар из внутренних помещений дома задерживается пароизоляцией, которой служит пароизоляционная пленка. Из-за разницы наружных и внутренних температур образуется конденсат, который оседает на внутренних поверхностях всех слоев кровельного «пирога». Снижаются теплоизоляционные свойства кровли, может появиться плесень и гнилостные бактерии. Благодаря нижнему вентиляционному зазору – между утеплителем и вышележащей гидроизоляционной пленкой – крыша проветривается и не переувлажняется. Если в качестве гидроизоляции используются материалы с высокой паропроницаемостью – мембраны, то необходимость в нижнем вентиляционном зазоре отпадает.

В отапливаемых домах, где крыша утеплена (утепленное подкровельное пространство) обязательно выполняют ПАРОИЗОЛЯЦИЮ крыши (пароизоляционной пленкой) И ГИДРОИЗОЛЯЦИЮ крыши (гидроизоляционной пленкой или мембраной). В неотапливаемых домах с неутепленной крышей (неутепленное подкровельное пространство) делают только ГИДРОИЗОЛЯЦИЮ.

Диффузионная мембрана для фальцевой кровли

Диффузионная мембрана — это разновидность гидроизоляции, размещаемой дополнительно под кровельным покрытием. Её отличие от всех остальных плёнок – способность пропускать через себя водяные пары. Несмотря на то, что качественное кровельное покрытие само по себе должно выполнять гидроизолирующую функцию, необходимость в дополнительном слое всё равно возникает.

Причины: защита от протечек из-за повреждений или неплотностей покрытия, а для металлических — конденсат, оседающий на внутренней поверхности фальцевой кровли, металлочерепицы, профлиста.

Металл обладает высокой теплопроводностью и быстро остывает при возникновении соответствующих условий. Из теплого воздуха, находящегося в вентиляционном зазоре, начинает оседать конденсат. Если не использовать отсечку, эта влага проникнет в теплоизолятор и выведет его из строя.

При этом обладая паропроницаемостью, мембрана выпускает водяной пар из утеплителя, но полностью отсекает влагу снаружи. Это позволяет монтировать мембрану прямо на утеплитель и создавать вентиляцию подкровельного пространства в один зазор. Экономится пространство между кровлей и утеплителем, экономятся стройматериалы в противовес вентиляционным схемам с двойным зазором.

Можно уже закрыть и деревянные конструкции, что невозможно сделать обычной гидроизоляцией, иначе они будут загнивать.

Мембраны диффузионного типа

Такие мембраны применяются для защиты подкровельного пространства от влаги. Они представляют собой полиэтиленовые пленки, которые с целью увеличения прочности армированы перлоновой нитью.

От гидроизоляционных пленок диффузионные мембраны отличаются тем, что способны пропускать в верхний вентиляционный зазор водные пары, а затем их удалять. При этом подкровельное пространство будет надежно защищено от внешнего проникновения пыли и влаги.

Диффузионные мембраны нельзя применять для кровельных покрытий, имеющих высокую теплопроводность, поскольку они способны свободно пропускать из помещения водяной пар. В результате находящиеся на крыше еврошифер и металлочерепица будут подвергаться коррозии и разрушаться.

При применении таких конструкций нужен только верхний вентиляционный зазор, а это существенно сэкономит ваше время и средства на возведение дополнительной обрешетки. Также их часто используют для обустройства кровли со сложной структурой.

К разновидности диффузионных мембран относятся объемные. Их применяют для фальцевых или металлических покрытий из стали, алюминия, цинка, меди и т. д. Они часто используются для покрытий со сложной структурой. В отличие от других типов диффузионных конструкций, этот материал имеет объемную решетку, не допускающую появления конденсата на внутренней поверхности кровли.

https://youtube.com/watch?v=imxB6sPicxw

Особенности установки

При монтаже гидро- и пароизоляционных пленок существуют определенные правила. Их соблюдение обеспечит долгую службу утеплителя и гидроизоляции. Самое главное – не допускать пропусков в изоляции утеплителя от окружающей среды. Иначе влага попадет в утеплитель через эти отверстия и он не сразу, но намокнет, после чего начнет терять свои теплоизолирующие свойства. Также стоит внимательно отнестись к креплению пленок, чтобы в процессе монтажа и дальнейшей эксплуатации не произошло разрывов.

И еще – контролировать правильность наложения пленок. Ведь у гидроизоляционных мембран есть лицевая и оборотная стороны. Если при установке гидроизоляции их перепутать, пленка будет работать неправильно.

Посмотреть: стоимость сайдинга и дополнительных материалов

Свойства мембраны

Она служит защитой для утеплителя от проникновения влаги. Внутренний и внешний слой мембраны окрашиваются в разные цвета, чтобы не перепутать их при монтажных работах, так как это может привести к неправильному ее функционированию и в конечном итоге гибели утеплителя.

Характеристики гидроизола

Такой тип диффузионной мембраны состоит из трехмерной структурной решетки, в основе которой лежит нетканая пропиленовая основа. Ее преимущества:

• применение на металлических покрытиях;
• постоянная двухсторонняя вентиляция;
• эффективный сброс конденсата;
• использование при строительстве многоуровневой кровли.

Предназначение диффузионных мембран

Основное предназначение супердиффузионных мембран для кровли является обеспечение защиты от проникновения внутренней и наружной влаги внутрь теплоизоляционного слоя. Источниками этой влаги могут быть внутренние испарения и атмосферные осадки. Кроме этого, расположенная в кровельном покрытии диффузионная мембрана обеспечивает эффективные условия отвода уже накопившейся в силу тех или иных причин влаги. Супердиффузионную мембрану можно с полной уверенностью назвать одной из важнейших составляющих теплоизоляционного контура, так как она косвенным образом способствует снижению потерь тепловой энергии. Бережливый хозяин собственного дома, знающий толк в экономии, никогда не будет раздумывать о необходимости или отсутствии таковой при принятии решения о покупке и последующей установке диффузионной мембраны. Тем более, что стоимость этого материала на современном рынке строительных материалом можно с уверенностью назвать чисто символической.

Почему гидроизоляция необходима

Виниловый и цокольный сайдинг хорошо защищают от потоков дождя. Но панели негерметичны. Через них свободно проходит воздух, дом «дышит», а вместе с воздухом поступает и влага.

Современные утеплители из минеральной и стеклянной ваты обладают отличными теплоизоляционными свойствами, пожаробезопасные и легкие. Но они боятся воды. При намокании теряют свои качества, тяжелеют и деформируются.

Даже если обшивка фасада ведется без утепления, то гидроизоляция все равно нужна – для защиты стеновых конструкций от намокания.

Поэтому монтаж гидроизоляции всегда требуется при отделке дома сайдингом.

Тонкости укладки диффузионной мембраны

Укладка полотна обязательно проводится с учетом направления работы мембраны. Продукция Ондутис кладется логотипом наружу, поверхностью без надписей – к утеплителю. Все стыки и неплотные прилегания должны быть надежно заизолированы, во избежание проникновения воды в утеплитель. Необходимо тщательно изолировать места выходов труб, антенн и других проникающих конструкций. В мембране под них производится трапецеидальный надрез.

Для нормальной работы мембраны, надо заблаговременно обеспечить естественную вентиляцию под кровлей с целью отвода водяного пара, создать продуваемый промежуток между ней и покрытием. Размер зазора обычно составляет 70-120мм (сумма толщин брусков обрешетки и контррейки). Для доступа наружного воздуха предусматривают вентиляционные отверстия.

Если мембрана используются для утепления стен снаружи, ее монтируют прямо к утеплителю. Крепление мембраны производится в строительный каркас (сквозь теплоизоляцию) скобами или гвоздями.  Поверх устанавливаются направляющие, к которым крепится облицовка. В итоге между облицовкой и пленкой создается необходимый вентиляционный зазор.

Использует

Мембраны используются в:

• Отделение или от воздуха (обычно только до 99,5%)
• Отделение водорода от таких газов, как азот и метан.
• Восстановление водорода из потоков продуктов аммиачных заводов
• Восстановление водорода в процессах нефтепереработки
• Отделение метана от других компонентов биогаза
• Обогащение воздуха кислородом для медицинских или металлургических целей. Один из методов промышленного производства дыхательного газа найтрокс для подводного плавания .
• Обогащение незаполненного объема азотом в системах инертизации, предназначенных для предотвращения взрывов топливных баков.
• Удаление водяного пара из природного газа и других газов
• Удаление SO ₂ , CO ₂ и H ₂ S из природного газа (полиамидные мембраны)
• Удаление летучих органических жидкостей (VOL) из воздуха выхлопных газов.

Разделение воздуха

Воздух, обогащенный кислородом, очень востребован в ряде медицинских и промышленных применений, включая химические процессы и процессы горения. Криогенная дистилляция – это зрелая технология промышленного разделения воздуха для производства больших количеств кислорода и азота высокой чистоты. Однако это сложный процесс, энергоемкий и, как правило, не подходит для мелкосерийного производства. Адсорбция с переменным давлением также обычно используется для разделения воздуха и может также производить кислород высокой чистоты при средней производительности, но по-прежнему требует значительного пространства, больших инвестиций и высокого потребления энергии. Метод мембранного разделения газов представляет собой относительно низкое воздействие на окружающую среду и устойчивый процесс, обеспечивающий непрерывное производство, простую работу, более низкие требования к давлению / температуре и требования к компактному пространству.

Виды мембран

Главное отличие мембран от пароизоляционных пленок состоит в их способности пропускать пар, выходящий изнутри помещения, и одновременно задерживать влагу, проникающую снаружи. Мембраны классифицируются по степени паропроницаемости:

Псевдодиффузионные (до 300 г/м 2 в сутки). Это перфорированные пленки, которые нужно укладывать с вентиляционным зазором. Они подходят для обустройства неутепленной кровли из шифера или битумного листа.

Диффузионные (400-1000 г/м 2 в сутки). Укладываются без вентиляционного зазора, защищают от ветра и влаги. Подходят для каркасных стен и вентилируемых фасадов.

Супердиффузионные (от 1000 г/м 2 в сутки). Монтируются непосредственно на утеплитель, подходят для обустройства крыши из металлического профиля либо черепицы.

Разделительные диффузионные. Предназначены для защиты кровельных покрытий, подверженных коррозии (медь, сталь, алюминий, цинк-титановый сплав). Оптимальны для пологих и плоских крыш, кровли сложной формы.

Необходимые комплектующие

Утеплители обладают различным набором технических характеристик, подходящих для того или иного типа использования. Они варьируются по плотности, весу, теплопроводности и стоимости.

Пленки и мембраны требуют дополнительной проклейки полотен между собой, а также мест крепления и сопряжения с различными конструктивными элементами кровли. для обеспечения полной герметичности при монтаже.

Теплый воздух из отапливаемых помещений поднимается под крышу. При отсутствии кровельной вентиляции воздушные массы застаиваются, а разница температур способствует образованию конденсата и проникновению влаги во все слои материалов.

Подконструкция, или обрешётка – это металлический каркас с креплением на стене для дальнейшего монтажа на нём облицовочного материала.

Теги: #Диффузная мембрана для кровли

Конструкция мембранной кровли

По своему строению мембранная кровля не отличается от конструкций с покрытием из еврорубероида. Существует три её разновидности:

• плоская классическая;
• инверсионная;
• скатная со стропильной системой.

Плоская крыша классическая

Так называют кровли с покрытием из бетонных плит, не предназначенные для эксплуатации. Крыша состоит из нескольких слоёв, уложенных в таком порядке (снизу вверх):

• бетонные плиты;
• пароизоляционная плёнка;
• утеплитель;
• цементно-песчаная стяжка;
• кровельная мембрана;
• балласт для фиксации мембраны (обычно крупный щебень).

Схема укладки пирога может незначительно варьироваться, в зависимости от основания и уклона кровли.

Мембранную кровлю можно устроить не только по бетонным плитам, но и по профнастилу

Плоская крыша с инверсионной кровлей

Основанием этой кровли также служат бетонные плиты. Она предназначена для интенсивной эксплуатации — вплоть до проезда автотранспорта. Название «инверсионная» кровля получила за то, что утеплитель и гидроизоляционное покрытие поменялись местами. Вот порядок слоёв (снизу вверх):

• бетонные плиты;
• разуклонка: слой облегчённого бетона (керамзитобетон или пенопластобетон) с небольшим уклоном для стока воды;
• кровельная мембрана;
• экструдированный пенополистирол (может применяться только этот утеплитель);
• дренажный слой — щебень на подстилке из геотекстиля: очищает от грязи проникающую сквозь него влагу, предотвращая этим засорение водосточной системы;
• финишное покрытие: асфальтобетон, тротуарная плитка или почва с газоном.

Утеплитель в этой конструкции должен быть прочным и одновременно влагостойким. Из материалов с низкой теплопроводностью (0,034 – 0,04 Вт/м*С) этим требованиям удовлетворяет только экструдированный пенополистирол.

Скатная крыша со стропильной системой

Подобные крыши возведены на большинстве частных домов. Слои в конструкции располагаются так (изнутри наружу):

• внутренняя отделка;
• обшивка;
• обрешётка;
• пароизоляционная плёнка;
• стропила с расположенными между ними плитами утеплителя;
• диффузионная или супердиффузионная мембрана;
• контробрешётка: формирует вентилируемый зазор;
• сплошная обрешётка: применяют две разновидности — одно- и двухслойную;
• кровельная мембрана.

В этом варианте мембрана фиксируется вместо балласта (он на скате не удержится) специальными саморезами или другим крепежом (зависит от материала стропил).

2.Какова методика проведения и показания для диффузионного теста

Измерение диффузионной способности лёгких может проводиться в рамках бодиплетизмографии или вне иных видов диагностики.

Нос пациента зажимается специальным зажимом. Для проведения исследования ему необходимо сделать глубокий вдох безопасной газовой смеси, содержащий инертный газ (гелий или метан). Она не имеет вкуса и запаха и воспринимается как обычный воздух. После этого необходимо ненадолго задержать дыхание, а затем произвести выдох в трубку прибора. Вдох должен длиться не более 4 секунд, а выдох – 3 секунды.

Результаты данной диагностики пациент получает сразу же. Методика не имеет противопоказаний, не доставляет больному дискомфорта и не требует специальной подготовки. Рекомендуется лишь отказаться от курения и плотного приёма пищи перед диагностикой. Также по согласованию с врачом при подготовке к диагностике отменяются некоторые лекарственные препараты и процедуры.

Исследование диффузионной способности дыхательной системы может быть назначено в следующих случаях:

• уточнение диагноза и дифференциальная диагностика эмфиземы лёгких и бронхиальной обструкции;
• тяжёлые форты ХОБЛ;
• диагностика рестриктивных заболеваний лёгких;
• оценка эффективности терапии, проводимой пациентам с интерстициальными заболеваниями лёгких;
• уточнение диагноза и оценка тяжести патологии сосудов лёгких (васкулитов, лёгочной гипертензии).

Правильный монтаж гидроизоляционной пленки

Способ монтажа гидроизоляционных пленок отличается в зависимости от того, куда она укладывается – на кровлю или на стены. Но общие этапы укладки гидроизоляционных пленок следующие:

1. Гидроизоляционная пленка всегда укладывается на утеплитель, который предварительно монтируется на кровле и стенах.
2. Пленка нарезается на куски необходимой длины и расстилается на поверхности.
3. Монтаж пленки осуществляется снизу-вверх горизонтальными полотнищами нужной длины.
4. Для фиксации на деревянных элементах можно использовать строительный степлер.
5. Последующие слои пленки накладываются с обязательным нахлестом примерно в 10 см.
6. Для надежной защиты стыков используется специальная монтажная лента.
7. Следующий этап – закрепление пленки деревянными брусками и монтаж наружной обшивки для стен или кровельных материалов для крыши.

Монтаж гидроизоляционной пленки – это несложный процесс, который не требует особых навыков. Более подробно читайте в статье «монтаж гидроизоляционной плёнки» и смотрите видео ролики.

Диффузионная мембрана

Диффузионные мембраны являются непористыми.
 

Диффузионные мембраны применяют для разделения газов и жидких смесей методом испарения через мембрану ( си.
 

Диффузионные мембраны являются практически непористыми.
 

Сплошные диффузионные мембраны обладают большим гидродинамич. Процесс используют для разделения азеотропных смесей, жидких углеводородов, водных р-ров карбоновых к-т, кетонов н аминов, смещения равновесия в хим р-циях путем удаления одного из продуктов ( напр.
 

Поэтому диффузионные мембраны наиболее рационально применять для разделения компонентов с близкими свойствами, но с молекулами различных размеров. Поскольку эти мембраны не имеют пор в общепринятом смысле этого слова и концентрация диффундирующего вещества по толщине мембраны остается низкой, то диффузионные мембраны не забиваются и, следовательно, их проницаемость не снижается со временем.
 

Однако модель непористой диффузионной мембраны является недостаточной для описания механизма селективной проницаемости пористой ацетатцеллюлозной мембраны.
 

Поэтому для изготовления диффузионных мембран наиболее приемлемы лио-фильные материалы.
 

Скорость прохождения молекул через диффузионную мембрану практически прямо пропорциональна коэффициенту диффузии, который очень сильно зависит от размеров молекул и их формы. Поэтому диффузионные мембраны наиболее рационально применять для разделения компонентов с близкими свойствами, но различными размерами молекул.
 

Уже известен ряд случаев применения диффузионных мембран для разбавления газовых смесей с целью использования анализаторов микроконцентраций при контроле технологических потоков и промышленных выбросов.
 

Для проведения процесса применяют непористые – динамические и диффузионные мембраны, представляющие собой квазигомогенные гели, и пористые мембраны в виде тонких пленок, изготовленные из полимерных материалов.
 

Поэтому все лиофильные полимеры принципиально пригодны для изготовления диффузионных мембран.
 

В зависимости от типа используемых баромембранных аппаратов как пористые, так и диффузионные мембраны изготовляют листовыми, трубчатыми либо в виде полых волокон внутренним диаметром 20 – 100 мкм при толщине стенки 10 – 50 мкм.
 

В дальнейшем была выдвинута теория растворения и диффузии , основанная на модели непористой диффузионной мембраны. По этой теории молекулы воды или другого растворителя, проникающие в мембрану, образуют водородные связи с кислородом карбонильных групп ацетатцеллюлозы, что равносильно растворению их в мембране. Ионам и молекулам растворенного вещества закрыт доступ, так как они без водородной связи не могут входить в органическую матрицу полимера. Под воздействием внешнего напора водородные связи разрываются и освобожденные молекулы воды вытесняются, оставляя вакансии ( дырки), в Которые проникают посредством водородных связей следующие порции молекул воды.
 

По мнению авторов, выделение водорода из конвертированного газа возможно после очистки от углекислоты с использованием диффузионных мембран или адсорбционного метода.
 

Постоянную скорость выделения лекарственного вещества из пленки в течение длительного времени достигают путем капсулирова-ния препаратов в полупроницаемые оболочки – диффузионные мембраны. Состав и структура диффузионной мембраны подбирается в каждом конкретном случае по результатам исследования проницаемости лекарственного препарата в условиях, близких к применению конкретного средства.
