Сверлильный станок: как сделать самому, компоненты, чертежи, изготовление

3 Дополнительное оснащение бытового оборудования

Сверлильный станок может быть оснащен специальным рабочим столом, закрепленным консольно на стойке. На одних моделях оборудования его можно опускать и поднимать вручную, а затем фиксировать в необходимом положении стяжным болтом. На других для этого установлен реечный механизм подачи, приводимый в действие рычажной рукоятью. Таким образом, с помощью подвесного стола можно регулировать высоту установки заготовки и глубину просверливаемых отверстий. В нем тоже есть прорези. Они предназначены для тех же целей, что и у рабочего стола станины.

Сверлильный станок с таким оснащением бывает 2-х типов. У первого станина конструктивно предназначена только для выполнения основной своей функции – быть опорой, а у второго – быть еще и дополнительным рабочим столом, как это было описано выше. Оборудование может быть оснащено наклонным подвесным столом – его можно повернуть относительно вертикальной оси. Выбирать следует сверлильный станок, стол которого можно наклонить под углом в 45°.

Сверлильный станок может быть оснащен механизмом для регулировки глубины сверления. Чтобы им воспользоваться, необходимо сбоку заготовки отметить требуемую глубину отверстия. Затем опустить патрон до уровня, на котором кончик сверла встанет вровень с меткой, и закрутить затяжной рычаг регулятора глубины, ограничивая тем самым ход инструмента.

Многие модели оборудования оснащаются ограждением – защитным экраном. Его назначение – предотвращать попадание и затягивание на вращающийся патрон элементов свободной одежды и длинных волос. Обычно защита выполнена из прозрачного пластика, и ее можно поднимать, а перед сверлением опускать и поворачивать так, чтобы надежно закрыть патрон станка.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка.

Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

Сверлильный станок из дрели.

Из чего состоит сверлильный станок?

Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Изготовление

Самодельный присадочный станок для мебели изготавливается с использованием разных элементов:

  • дрель;
  • асинхронный двигатель.

Изготовление с помощью дрели

Чтобы изготовить присадочное устройство из дрели, необходимо подготовить необходимые инструменты:

  • стойка для дрели (применяется любой материал, может иметь различную форму);
  • болты, в конструкции которых имеются гайки-барашки;
  • саморезы;
  • фанерный лист необходимой толщины.

После того как будут подготовлены все элементы, можно начинать изготовление присадочного аппарата:

  • Сделать основание для устройства из приготовленной фанеры.
  • В основном используется прямоугольник со сторонами 20 и 40 см.
  • В левом углу делается отверстие для фиксирующего болта.
  • В правом углу – паз для осуществления второго отверстия, с помощью него можно регулировать высоту.
  • С помощью саморезов изготавливается стойка для дрели, затем сверлится отверстие для самого сверла.

Самодельное устройство лучше устанавливать в горизонтальном положении, это позволить предотвратить движение заготовок во время работы.

Изготовление с помощью асинхронного двигателя

Если в хозяйстве нет дрели, то сделать сверильно-присадочный аппарат можно с помощью любого двигателя, который применялся в старой технике. Лучше всего для этой цели подходит привод от стиральной машины. Правда, сооружение такого вида сложнее, чем с помощью дрели, но зато производительность будет выше.

Асинхронный двигатель гораздо больше по весу, поэтому потребуется соорудить более мощное основание, при этом расположить его как можно ближе к стойке.

Чтобы смонтировать сверильно-присадочный станок своими руками следует подготовить оборудование:

  • шестеренка;
  • шестигранник, на него в дальнейшем будет надет шкив;
  • подшипники;
  • трубки, одна должна иметь внутреннюю резьбу;
  • зажимное кольцо, оно должно быть изготовлено из прочной стали.


Подшипники для станка

Станок своими руками собирается по схеме:

  1. Шестигранник соединяется с трубкой из металла, подшипником и зажимным кольцом. Конструкция должна иметь высокую прочность.
  2. Создание механизма, который будет подавать инструмент. Для этого на другой металлической трубке делаются надпилы, надевается шестерня.
  3. Внутрь трубки впрессовать ось с шестигранником.

Работа сверлильного аппарата заключается за счет движения трубки, которое осуществляется с помощью надпилов и соединения зубьев шестеренки.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка. Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

Сверлильный станок из дрели.

Из чего состоит сверлильный станок? Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

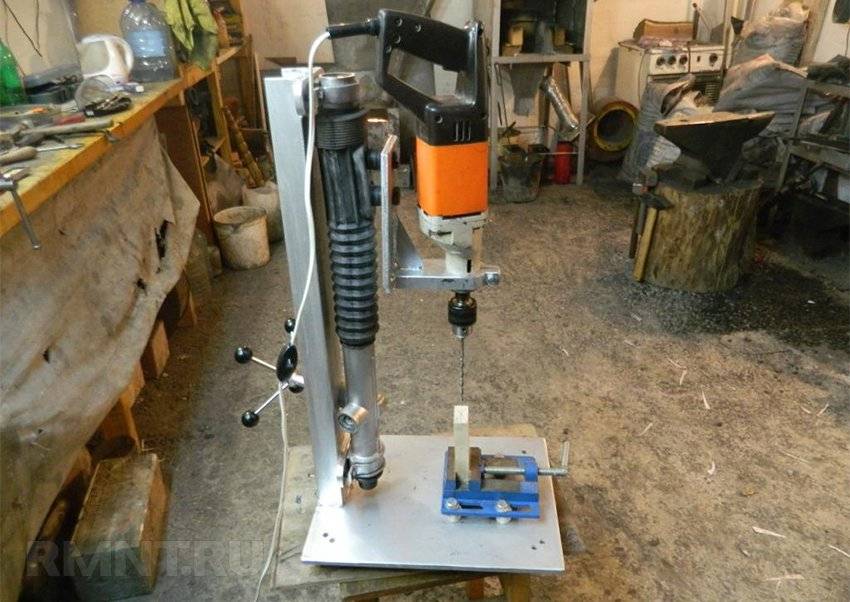

Станок на основе рулевой рейки легкового автомобиля

Рулевая рейка для автомобиля и дрель — достаточно массивные изделия, поэтому станина должна быть также массивной и, желательно, с возможностью закрепления станка на верстаке. Все элементы выполняют на сварке, так как соединение на болтах и винтах может оказаться недостаточным.

Станину и опорную стойку сваривают из швеллеров или другого подходящего проката, толщиной около 5 мм. Рулевую рейку закрепляют на стойку, которая должна быть длиннее рейки на 70–80 мм, через проушины рулевой колонки.

Чтобы станком удобнее было пользоваться, управление дрелью выносят в отдельный блок.

Порядок сборки сверлильных настольных станков:

  • подготовка всех элементов;
  • крепление стойки к станине (проверяем вертикальность!);
  • сборка механизма перемещения;
  • крепление механизма к стойке;
  • крепление дрели (проверяем вертикальность!).

Все крепления должны быть выполнены максимально надёжно. Стальные неразъёмные конструкции желательно соединять сваркой. При использовании любого рода направляющих нужно убедиться, что при движении не образуется поперечный люфт.

Совет! Для фиксации детали, в которой высверливается отверстие, станок можно оборудовать тисками.

В продаже также можно найти готовые стойки для дрели

При покупке нужно обратить внимание на массу конструкции и размер рабочей поверхности. Лёгкие (до 3 кг) и недорогие (до 1,5 тыс. руб.) стойки годятся для выполнения отверстий в тонком фанерном листе

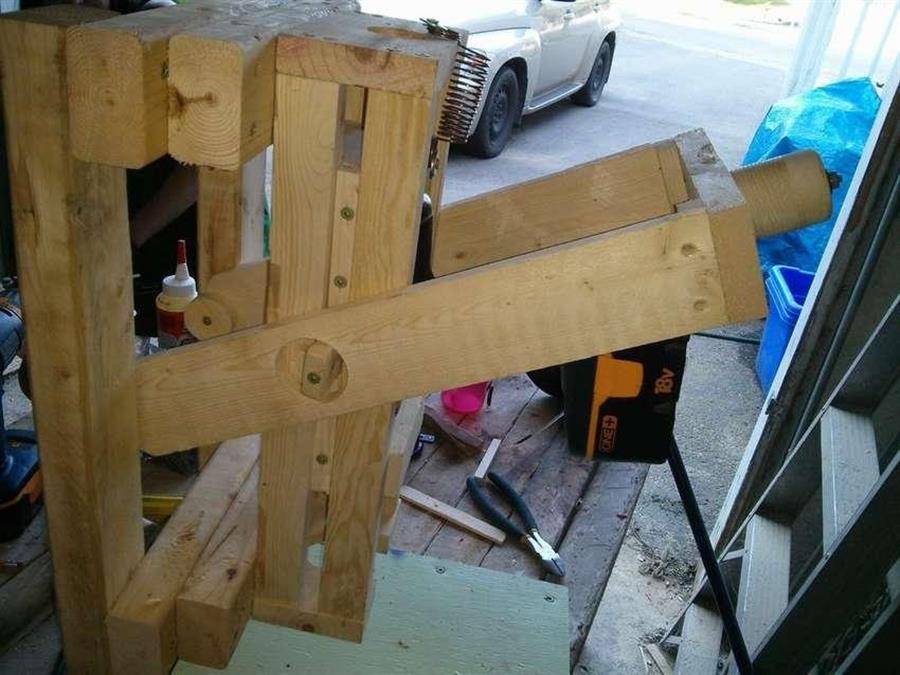

БЕСПРОВОДНОЙ сверлильный станок из дерева. Сделай сам!

В данном станке использована дрель на аккумуляторах, что добавляет такому станку мобильности и позволяет использовать его вдали от электрической сети.

Давайте рассмотрим подробнее процесс изготовления по пошаговым фото.

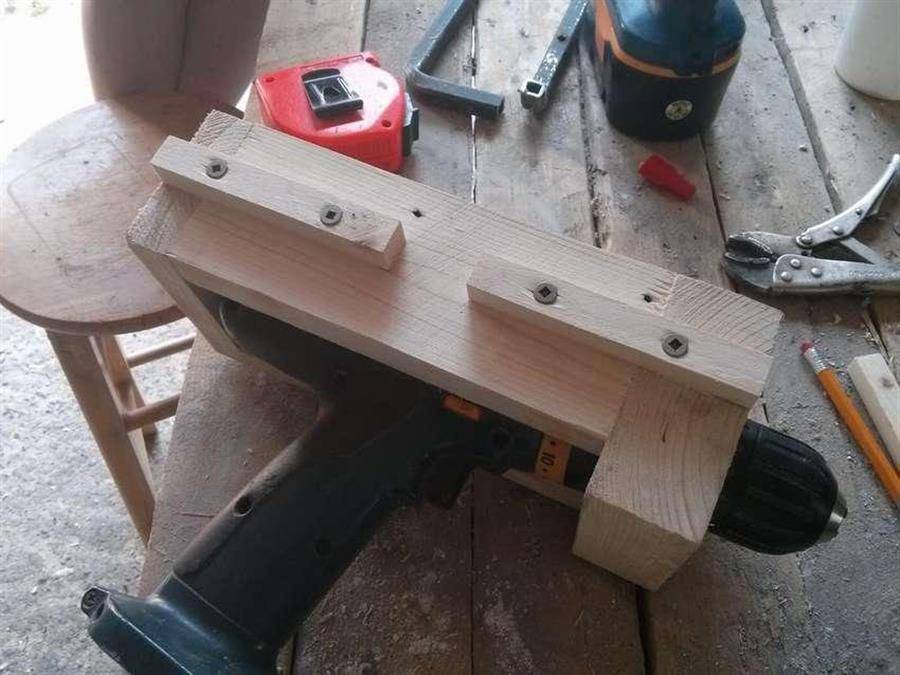

Дрель прочно фиксируется в деревянном каркасе:

Направляющие для подачи шпинделя выглядит следующим образом:

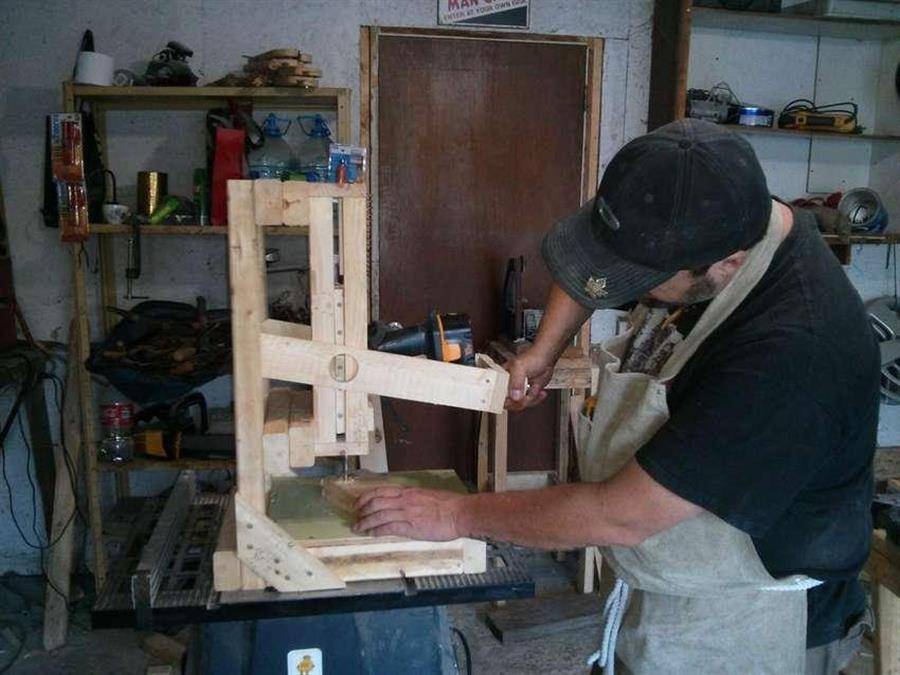

Получившаяся конструкция крепится к стойке станка:

Движение шпинделя вниз осуществляется деревянным рычагом, возврат сверла происходит за счет пружины:

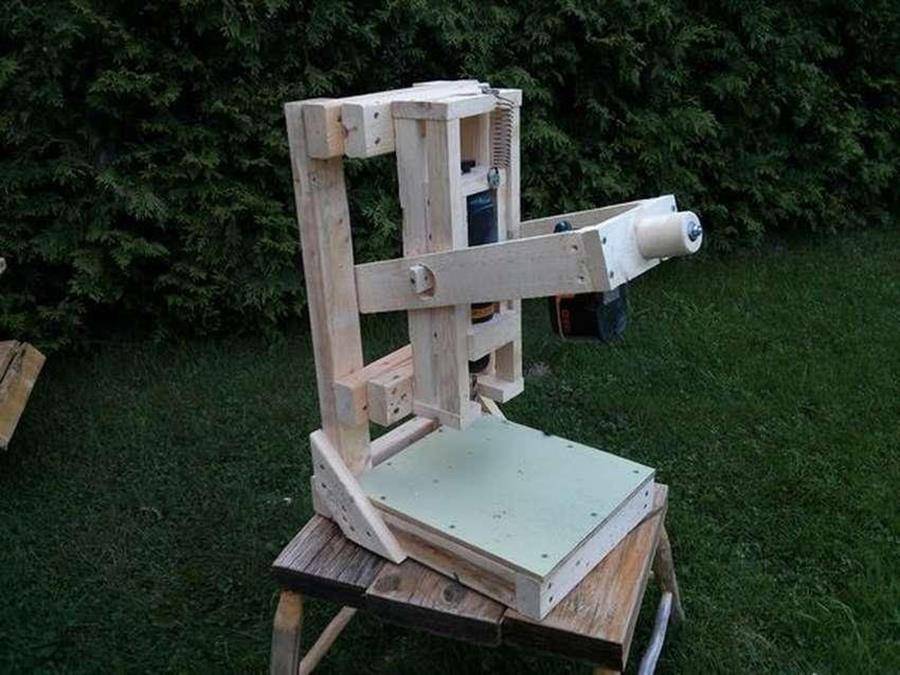

Получившийся станок значительно экономит время и повышает точность работы:

Источник фото: www.instructables.com/id/The-Cordless-Drill-Press

Читать полностью (ссылка)

Виды станков

Несмотря на самодельную сборку, каждый станок позволяет изготавливать широкий спектр деталей различной сложности и конфигурации. При правильном монтаже агрегата, он практически не будет уступать профессиональным заводским аналогам по точности и скорости работы.

Если же задействовать и дрель высокой мощности, рассчитанную на длительную бесперебойную эксплуатацию, то на таком станке возможно наладить и серийное производство или обработку разнообразных элементов.

Каждый вид станка предусматривает выполнение разных работ и имеет свои особенности.

Сверлильный

Сверлильный станок необходим для формирования отверстий в различных поверхностях – как плоских, так и многогранных элементах из дерева, металла, пластика, стекла. Диаметр отверстия и материал детали определяется типом используемого режущего элемента – сверла.

Принцип работы агрегата основан на том, что механизм, обеспечивающий крутящий момент режущего элемента (в нашем случае – дрель) располагается прямо перпендикулярно относительно обрабатываемой поверхности на специальной станине – закрепленном на стойке шпинделе. При опускании шпинделя сверло входит в поверхность и проделывает в ней отверстие.

Главное преимущество работы на станке перед ручной обработкой – отверстие получается более точным. Закрепленную дрель можно четко сфокусировать и направить в нужное место.

Токарный

Обработка деталей на токарном станке происходит за счет быстрых оборотов заготовки вокруг своей оси, которые обеспечиваются вращающимся от электродвигателя шпинделем, в данном случае – это патрон дрели. Режущий элемент подается вручную сбоку, перпендикулярно вращающейся заготовке, или же проникает внутрь, в зависимости от вида выполняемых работ.

Токарный станок используется для внутренней и наружной обработки металлических, деревянных или пластиковых деталей:

  • нарезания резьбы;
  • винторезных работ;
  • подрезки и обработки торцов;
  • зенкерования;
  • развертывания;
  • расточки.

Заготовка зажимается в станке между обеспечивающим крутящий момент элементом (насадкой в патроне дрели) и прижимной направляющей втулкой. Прижимная втулка размещается на специальных полозьях, и фиксируется в нужном положении гайкой. От длины полозьев будет зависеть размер заготовки, которую можно установить в агрегат.

Дрель же фиксируется в станине «намертво».

Фрезерный

Фрезерный станок используется для обработки металлических и деревянных заготовок с помощью фрезы – инструмента со специальными резцами, зубьями. Во время работы фреза, оборачиваясь вокруг своей оси, снимается с заготовки часть наружного слоя, придавая ей необходимую форму.

С помощью фрезы производят точильные и другие работы:

  • резку;
  • заточку;
  • торцевание;
  • зенкерование;
  • развертку;
  • нарезание резьбы;
  • изготовление зубчатых колес.

Шлифовальный

При помощи шлифовального станка производят зачистку различных поверхностей, делая их гладкими. Также шлифовка помогает менять форму заготовки, придавать ей нужный конструкционный вид, например, в деревообрабатывающей версии оборудования.

В качестве шлифующего элемента, как правило, используется наждачная бумага. В патрон дрели зажимается специальная насадка, которая имеет шероховатую поверхность – шлифблок.

Существуют насадки, предусматривающие замену шлифующего материала – лист наждачной бумаги фиксируется на их плоскую рабочую поверхность при помощи специальных «липучек», расположенных с тыльной стороны.

Процесс шлифовки производится за счет обработки заготовки вращающейся в патроне дрели насадкой со шлифующим покрытием. Благодаря абразивному напылению на наждачной бумаге она снимает с обрабатываемой заготовки часть ее поверхности.

При изготовлении станка дрель зажимается и фиксируется в станине в одном положении, а заготовка подается вручную.

Сверлильные станки на основе асинхронного двигателя

Во многих домашних мастерских найдутся различные электродвигатели, сохранившиеся после выработки ресурса электроприборов. Для изготовления сверлильного станка наиболее подходящим будет асинхронный электродвигатель, который устанавливается на стиральных машинах барабанного типа.

Следует сказать, что конструкция подобного станка значительно сложнее выше рассмотренной конструкции с использованием электродрели. Помимо прочего, мотор от стиральной машины довольно тяжелый, что создает повышенную вибрацию и требует обязательной установки мошной стойки.

Для уменьшения вибрации следует расположить двигатель как можно ближе к стойке или подобрать довольно увесистую, мощную станину.

Однако следует учесть, что при расположении двигателя близко к стойке, конструкция значительно усложняется, так как возникает необходимость установки шкивы с ременной передачей. При сборке следует по возможности, максимально точно подогнать все детали, так как от этого будет зависеть работоспособность станка.

Для изготовления конструкции шкивы потребуется:

  1. Шестигранник
  2. Стальное зажимное кольцо
  3. Два подшипника
  4. Два обрезка тонкой трубки, одна из которых с внутренней резьбой
  5. Шестерня

Подвижную часть механизма можно изготовить из шестигранника, трубки соответствующего размера, зажимного кольца, подшипников, трубки с нарезной внутренней резьбой к которой будет крепиться патрон. Шестигранник является элементом передаточного механизма, на который надевается шкив.

Для обеспечения надежного соединения с шестигранником, на торцах трубки делаются глубокие надпилы. На трубку вбивается сжимающее кольцо и подшипники. Необходимо добиться того, чтобы элементы конструкции крепились друг к другу очень плотно, в противном случае, конструкция станет разрушаться от вибрации.

Для изготовления регулировочной системы станка потребуется труба с надпилами соответствующего размера и шестерня, зубья которой должны свободно проникать в надпилы на трубе. Чтобы не ошибиться с местами надпилов на трубе и их размером, следует на трубе раскатать пластилин и повести по ней шестерней. Длина трубы-лесенки должна соответствовать высоте, на которую необходимо поднимать патрон со сверлом. Ось с шестигранником впрессовывается в трубу с прорезями.

Описанная выше конструкция довольно сложна в исполнении, и, не будем лукавить, изготовить ее сумеет далеко не всякий. Поэтому, проще всего, при изготовлении станка с асинхронным двигателем, подобрать мощную стальную станину и собрать станок по аналогии с агрегатом с электродрелью. Правда, полностью избежать вибрации, в любом случае, не удастся, и рассчитывать на получение отверстий особо точного размера при использовании данного агрегата не приходится.

Безусловно, в этой статье указаны лишь общие принципы изготовления самодельных сверлильных станков, и она не может служить руководством к действию. Поэтому прежде чем приступить к сборке станка, рекомендуется ознакомиться с чертежами различных конструкций.

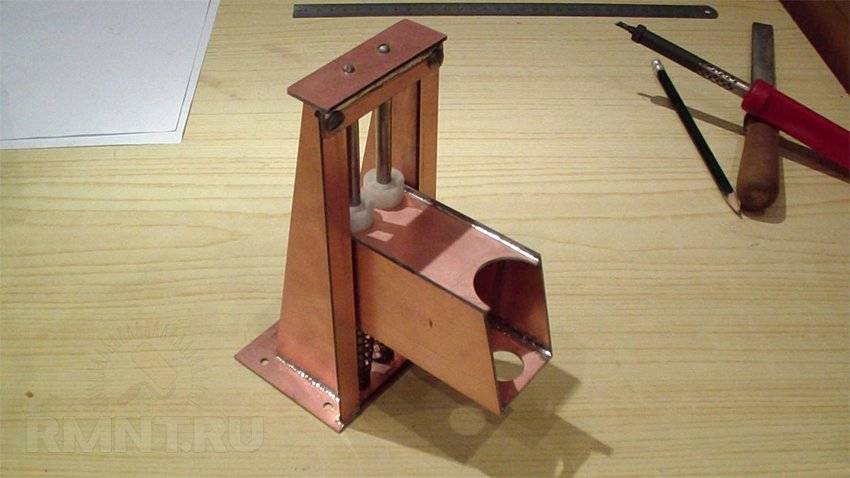

Помимо того, радиолюбителям, которые, как правило, высверливают в печатных платах отверстия крайне малого диаметра, рекомендуется собрать указанные конструкции в миниатюре, заменив электродрель микроэлектродвигателем. Вкупе с регулятором напряжения, микроэлектродвигатель позволит получать практически идеальные отверстия. Пример постройки такого станка можно увидеть ниже на фото.

Чаще всего для сверлильных работ применяются обычные дрели, так как работы по сверловке особой сложностью не отличаются. Поэтому сверлильные станки в большинстве случаев домашним мастерам не нужны. Особенно популярны такие агрегаты среди радиолюбителей. Однако и те, кто достаточно часто занимается ремонтными работами, могут быть заинтересованы в сверлильном устройстве. Покупать промышленные станки для сверления и применения их в быту дорого. Решить проблему можно достаточно просто. Для этого нужно только изготовить сверлильный станок своими руками.

Металл или дерево?


Деревянный сверлильный “станок”-монстр

Начинающим всегда кажется, что работать по дереву легко и просто. Испорченная заготовка сгодится на мелкие поделки или топливо. Возможно, поэтому в последнее время наблюдается настоящее поветрие: самодельные станки с ответственными деревянными деталями. В результате на свет порой появляются монстры, которые, наверное, удивили бы и Архимеда, см. рис. справа. Однако вспомним: наилучшая достижимая точность на дереве +/– 0,5 мм. В металлообработке резанием наибольшая допустимая погрешность по умолчанию 0,375 мм (в Англии и США 0,397 мм = 1/64 дюйма). На этом вопрос об использовании дерева как основного конструкционного материала станка закрывается без обсуждения, что, мол, дерево к тому же на порядки легче металла деформируется, изнашивается и повреждается. Ну, а любителям глубокого внутреннего самоудовлетворения в изделиях – вольная воля за свои деньги и труды.

Вертикально-сверлильный станок 2Н135 (2Н125, 2Н150)

Описание станка

Станок вертикально-сверлильный 2Н135, а так же станки 2Н125 и 2Н150 применяются на производственных предприятиях с небольшим объемом выпускаемой продукции, мелкими или единичными сериями, как правило, это небольшие мастерские или малые предприятия.

Станок 2Н135 (2Н125, 2Н150) предназначен для выполнения ряда операций: сверление, зенкование, рассверливание отверстий, а так же зенкерования и подрезки торцев. Станок 2Н135 оснащен механической подачей шпинделя, при этом управление циклами работ осуществляется в ручном режиме, все это позволяет работать в широком диапазоне размеров, при использовании различных материалов заготовок и тд. Так же на станке установлена система реверсивного электродвигателя основного видения, это дает возможность работать на станке с использованием машинного метчика при ручной подаче шпинделя.

Станок сверлильный 2Н135 (2Н125, 2Н150) находится в классе точности Н по Госту 8082.Для расширения технических возможностей станка, можно использовать дополнительный инструмент или приспособления.

__________________________

Скачать паспорт на вертикально-сверлильный станок 2Н135

Механика, паспорт приёмки, электрооборудование, каталог запчастей

Паспорт 2Н125, 2Н135, 2Н150

__________________________

Технические характеристики вертикально-сверлильных станков 2Н135 (2Н125, 2Н150)

Характеристика2Н1252Н1352Н150
Максимальный диаметр сверления в стали 45, мм253550
Размеры конуса шпинделя по СТ СЭВ 147-75Морзе 3Морзе 4Морзе 5
Расстояние оси шпинделя до направляющих колонны, мм250300350
Максимальный ход шпинделя, мм200250300
Расстояние от торца шпинделя, мм: до стола до плиты60-700 690-106030-750 700-11200-800 700-1250
Максимальное перемещение сверлильной головки, мм170170250
Движение шпинделя за один оборот штурвала, мм122, 46122, 46131, 68
Размеры рабочей поверхности стола, мм400х450450х500500х560
Максимальный ход стола, мм270300360
Кол-во скоростей шпинделя121212
Кол-во подач9912
Пределы подач, мм/об0,1-1,60,1-1,60,05-2,24
Мощность основного электродвигателя движения, кВт2,24,07,5
Габаритные размеры станка, мм915х785х23501030х835х25351355х890х2930
Масса, кг88012001870

{jcomments on}

ostankah.ru

Заготовки для работы

Рассматриваемый вариант намного сложнее предыдущего, поэтому требует тщательной подготовки. Проверьте наличие всех необходимых материалов:

  • Плита для станины из любого материала (это может быть сталь, дерево или даже текстолит);
  • Деревянный брус с сечением 40-60×40-60×500-600. Можно заменить брус на стальную трубку, главное, чтобы диаметр совпадал с примерным значением в 35 миллиметров, а погрешность значения не превышала пяти миллиметров;
  • Пружина;
  • Ходовой винт с параметрами Тr16×2, L = 200 мм;
  • Стальной лист с примерной толщиной около пяти миллиметров;
  • Кронштейн для ходового винтика;
  • Маховик для винта;
  • Блок приводных шкивов;
  • Электрический двигатель;
  • Блок с конденсаторами;
  • Блок с ведомыми шкивами;
  • Пружина возвратного типа для шпинделя;
  • Клиновой ремень;
  • Приспособление выключателя;
  • Кабель сетевого типа с вилкой для использования розетки;
  • Рычаг;
  • Патрон для сверла;
  • Различные расходные материалы для креплений – винтики и гайки.

Настольный сверлильный станок из дрели

Самой распространённой конструкцией можно считать станок, выполненный из ручной или электродрели, которую можно выполнить съёмной, для возможности использования её вне станка, и стационарной. В последнем случае устройство включения можно перенести на станину для большего удобства.

Основными элементами станка являются:

  • дрель;
  • основание;
  • стойка;
  • крепление дрели;
  • механизм подачи.

Основание или станину можно выполнить из цельного спила твёрдого дерева, мебельного щита или ДСП. Некоторые предпочитают в качестве основания металлическую плиту, швеллер или тавр. Станина должна быть массивной, чтобы обеспечивать устойчивость конструкции и компенсировать вибрации при сверлении для получения аккуратных и точных отверстий. Размер станины из дерева — не менее 600х600х30 мм, из стального листа — 500х500х15 мм. Для большей устойчивости основание можно сделать с проушинами или отверстиями под болты и крепить его к верстаку.

Стойка может быть изготовлена из бруса, круглой или квадратной в сечении стальной трубы. Некоторые мастера в качестве основания и стойки используют каркас старого фотоувеличителя, некондиционный школьный микроскоп, другие детали, имеющие подходящую конфигурацию, прочность и массу.

Крепление дрели осуществляется с помощью хомутов или кронштейнов с отверстием в центре. Кронштейн надёжнее и даёт большую точность при сверлении.

Собираем сверлильный станок из дрели

У нас есть колода-основание, теперь необходимо установить направляющие для дрели, по которым она будет «ездить». Есть некоторые требования для такого элемента: он должен быть новым (без люфта), а также из толстого и прочного металла, чтобы не деформировался при длительном использовании.

Лучше всего для изготовления настольного сверлильного станка своими руками подойдут два направляющих элемента, которые устанавливаются на диванах или другой мебели. Они износостойкие и достаточно мощные. Приступим к сборке сверлильного станка из дрели своими руками. Инструкцию рассмотрим пошагово, чтобы удобнее и проще было все это повторить:

ШАГ 1: привинчиваем направляющие. Необходимо взять деревянную планку с размерами 80х4х2 сантиметра, после чего привинтить на нее направляющую шурупами через каждые 2-3 сантиметра в шахматном порядке.

ШАГ 2: крепим планку. Теперь надо взять деревянную планку и привинтить ее к деревянной колоде. Можно использовать чертеж самодельного сверлильного станка из дрели, но в этом нет необходимости, поскольку на чертежах будут более сложные конструкции, а наша задача – изготовить простой и дешевый сверлильный станок. Будем ориентироваться на советы мастеров.

ШАГ 3: изготовляем посадочное место под патрон. Нам необходимо подготовить основание, на которое будет опираться корпус дрели. Патрон должен проходить легко и фиксируется инструмент только корпусом. С помощью дрели  и фрезы нужно сделать отверстие диаметром 45-50 мм, в зависимости от диаметра патрона (отверстие должно быть больше на 0,5 – 1 см).

ШАГ 4: крепим посадочную площадку к направляющим. Надо взять снова крепление типа «уголок», одну сторону привинтить несколькими саморезами к посадочной площадке, другую сторону – болтами к металлической направляющей планке. Теперь у нас есть площадка, которая двигается по направляющему желобу.

ШАГ 5: изготовляем ручку. Если вы желаете сделать самодельный сверлильный станок своими руками и не хотите потом тратить много сил, вам нужна удобная ручка для подъема и опускания основы. Закрепите на колоде уголок или крепление типа «ухо», возьмите деревянный брусок 20х30 мм, один край привинтите через 2 шайбы к колоде, а другой край с помощью стальной пластины закрепляем на посадочной платформе для дрели. Теперь самодельный сверлильный станок почти готов, осталось надежно зафиксировать инструмент.

ШАГ 6: крепление дрели хомутом. Сверлим 2 отверстия по краям платформы, пропускаем через них края большого хомута (размер зависит от высоты дрели), сверху затягиваем хомут сзади рукоятки инструмента. Перед тем как сделать сверлильный станок из ручной дрели обязательно проверьте прочность платформы, она должна быть толстая, а стальной хомут надежным (лучше использовать 2-3 сразу).

Один край пружины надо прикрепить к не движущейся части станка, а другой край к платформе. Таким образом, усилие на подъем и опускание дрели будет почти нулевое, что позволит существенно повысить точность отверстий, которые делаются с помощью данного приспособления. Сделать сверлильный станок такого типа можно буквально за несколько часов, а при наличии всех деталей – за 20 минут. Стоимость сверлильного станка будет равна стоимости электрической дрели, все остальные детали можно добыть бесплатно из вещей, которые вы собирались выбросить.

Также не помешает сделать тиски для сверлильного станка своими руками – очень полезная вещь для фиксации какой-либо детали. В большинстве случаев можно обойтись обычным инструментом с деревянными губами, поскольку надо именно удержать деталь, а не сдавить ее

Если же надо оказать большое давление, тогда обратите внимание на металлические тиски для сверлильного станка, но сделать своими руками такое приспособление будет тяжело, надо токарный станок или готовые компоненты

Теперь предлагаем посмотреть интересное видео как сделать сверлильный станок своими руками по простым и понятным чертежам:

Станок из асинхронного двигателя от стиральной машины

Естественно, двигатель можно взять не только от стиральной машины. Просто данный пример – самый распространенный в быту. Этот вариант самодельного станка для сверления позволит выполнять самые разные отверстия с высокой точностью, вплоть до микроотверстий.

Основные принципы те же, что и с дрелью, но в этом случае понадобится стол мощнее: вибрация при работе такого аппарата будет намного сильнее. Подвижную часть аппарата лучше всего выполнять по предварительным чертежам.


Станок для сверления печатный плат.

Вес двигателя от холодильника значительно больше, чем вес дрели целиком, стол и стойка должны быть на порядок массивнее.

Для изготовления понадобятся следующие заготовки:

  • шестерня;
  • подшипники – две штуки;
  • две трубки;
  • стальное зажимное кольцо;
  • специальный шестигранник для шкива.

Стальное кольцо соединяется с двумя подшипниками, шестигранником и металлической трубкой, образуя надежный узел. Главным механизмом в таком станке являются шестерни и трубка с надпилами. Движение трубки происходит за счет соединения зубьев шестерни с надпилами. Шестигранник своей осью должен вписываться в трубку.

Описанная схема сложная и далеко не всем по силам. Оптимальным способом будет изготовление агрегата с асинхронным двигателем полностью по аналогии с самодельными станками из дрели. Единственным негативным нюансом будет его значительная вибрация во время работы.

Пошаговая инструкция

ИллюстрацияОписание действия
Подбор комплектации ФОТО: youtube.comПодбор материалов и деталей от старой техники, пригодной для использования
Новый электронный блок ФОТО: youtube.comИзготовление новых деталей и блоков управления
Головка с мотором и трансмиссией ФОТО: youtube.com Узел крепления вертикальной стойки к станине ФОТО: youtube.comСборка станка
Опробование нового станка ФОТО: youtube.comОпробование
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
