Самостоятельное производство биогаза

Технология производства биогаза в домашних условиях

Если соблюдать простые правила эксплуатации, то оборудование для переработки навоза в биогаз сможет полностью обеспечить энергией как небольшое жилое помещение, так и целое промышленное предприятие.

Чтобы получить биогаз, органическое сырье нужно поместить в такие условия, в которых быстро смогут развиваться определенные виды микробов.

Производство биогаза из отходов животноводства проходит в 4 этапа, в каждом из которых участвуют разные штаммы микроорганизмов. Примечательно то, что они не нуждаются в кислороде

Однако важно поддерживать оптимальные показатели давления и температуры. Организмы, вырабатывающие метан, хорошо развиваются в условиях давления в 1/20 атмосферного и при температуре в 50 градусов

Когда сырье будет помещено в биореактор, начнется его активация, на которую может уйти несколько месяцев.

Как только появится газ, это будет означать, что появилось уже достаточное количество микроорганизмов, и примерно через 10 дней в реактор добавляется новое сырье, которое активируется уже гораздо быстрее.

Чтобы поддерживать оптимальные условия, нужно с определённой периодичностью перемешивать сырье. А для сохранения постоянной температуры в 50 градусов придётся применять обычное отопление.

Биогазовая установка для частного дома

В связи с тем, что в личном подсобном хозяйстве, количество образующихся органических отходов и продуктов деревообработки и переработки сельскохозяйственных культур, ограничено, то в качестве основного и единственного источника энергии, вне зависимости от направленности (тепловая, электрическая, газ), биогазовые установки рассматривать не целесообразно.

К тому же, необходимо учитывать, что при работе подобных устройств, выделяется целая группа прочих газов (сероводород, аммиак и т.д.), которым свойственен специфический неприятный запах, что требует выполнять монтаж установки на некотором удалении от жилых помещений.

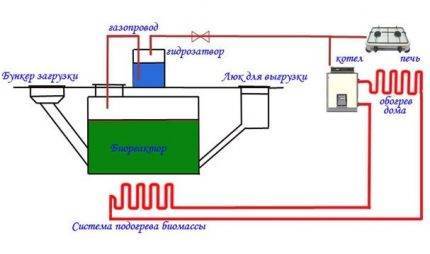

Конструктивно, подобная установка может выглядеть следующим образом:

  • Главный элемент — это реактор, в качестве которого выступает емкость, соответствующая объемами сырья. Емкость может быть установлена в различном исполнении (подземная, наземная и частично заглубленная конструкция).
  • В емкости должны быть предусмотрены загрузочный люк, отводная труба или штуцер для отвода газа, люк для удаления переработанного сырья (может совмещаться с загрузочным) и механизм перемешивания, при необходимости. Монтируемые узлы и элементы должны герметично закрываться и держать определенное давление.
  • К штуцеру отводной трубы подсоединяется отводящий трубопровод, на котором устанавливается запорный вентиль и манометр, для контроля за давлением получаемого газа.
  • При необходимости, может быть установлен электрический привод на мешалке установки, а также насос и транспортер в системах подачи сырья.

А что делать зимой?

Зимой эта биогазовая станция может работать только в самых южных районах страны. Потому как в условиях севера в это время обогрев для поддержания брожения потребует немного больше газа, чем она сможет выработать.

Но зимнее время можно использовать с пользой — для сбора и загрузки камеры сухой биомассой. Тогда при наступлении теплого сезона вам не придется терять время на запуск установки – вы заполните реактор водой либо навозной жижей, и через три-четыре дня вы начнете получать биогаз в домашних условиях. Представляете сколько мы с вами этой биогазовой станцией «убили зайцев».

Ну, вот вроде бы и все, что хотел вам рассказать о добываемом биогазе в домашних условиях. Не говорите только никому. Иначе останетесь без отходов (шучу). На этом пока все, до новых статей.

Потенциал

Производство биогаза приносит двойную выгоду: очищает воздух и обеспечивает дешёвым топливом. В будущем биотопливом будет обеспечиваться большое количество, как частных хозяйств, так и промышленных предприятий.

Источники

  • https://stroychik.ru/raznoe/proizvodstvo-biogaza
  • https://kachestvolife.club/ekologiya/biogazovaya-ustanovka-v-domashnih-usloviyah
  • https://amperof.ru/elektroenergia/biogaz-sostav-syre-polucheniya.html
  • https://masterim.guru/farming/biogazovaya-ustanovka-svoimi-rukami/
  • https://rcycle.net/navoz/oborudovanie-navoz/bioreaktor-i-drugie-ustanovki-dlya-pererabotki-v-biogaz
  • https://biokompleks.ru/technologies/biogaz/

Комплектация установки для производства биогаза

Для переработки отходов сооружаются специальные установки. Оборудование для переработки навоза в газ состоит из шести основных элементов.

  1. Биореактор, в котором разлагается сырье.
  2. Автоматическая система подачи сырья.
  3. Устройство для перемешивания массы.
  4. Оборудование, поддерживающее нужную температуру.
  5. Газгольдер, в котором хранится полученный газ.
  6. Приёмник твердых отходов.

Без этих элементов не обходится ни одна установка, использующаяся в промышленности. Однако те метантенки, которые в быту применяются фермерами, имеющими своё сельское хозяйство, устроены гораздо проще.

Система подогрева и теплоизоляция

Без подогрева перерабатываемой жижи размножаться будут психофильные бактерии. Процесс переработки в этом случае займет от 30 дней, а выход газа будет небольшим. Летом, при наличии теплоизоляции и предварительном подогреве загрузки возможен выход на температуры до 40 градусов, когда начинается развитие мезофильных бактерий, но зимой такая установка практически неработоспособна — процессы протекают очень вяло. При температуре ниже +5°C они практически замирают.

Зависимость сроков переработки навоза в биогаз от температуры

Чем греть и где расположить

Для получения лучших результатов используют подогрев. Наиболее рациональный — водяной подогрев от котла. Работать котел может на электричестве, твердом или жидком топливе, также можно запустить его на вырабатываемом биогазе. Максимальная температура, до которой требуется греть воду — +60°C. Более горячие трубы могут вызвать налипание на поверхность частиц, что приведет к снижению эффективности обогрева.

Можно использовать и прямой подогрев — вставить ТЭНы, но во-первых, сложно организовать перемешивание, во-вторых, на поверхности будет налипать субстрат, снижая теплоотдачу, ТЭНы будут быстро перегорать

Обогреваться биогазовая установка может с использованием стандартных радиаторов отопления, просто трубами, закрученными в змеевик, сварными регистрами. Трубы использовать лучше полимерные — металлопластиковые или полипропиленовые. Подходят также трубы из гофрированной нержавейки, их проще укладывать, особенно в цилиндрических вертикальных биореакторах, но гофрированная поверхность провоцирует налипание осадка, что не очень хорошо для теплоотдачи.

Чтобы снизить возможность осаждения частиц на греющих элементах, их располагают в зоне мешалки. Только при этом надо все спроектировать так, чтобы мешалка не могла задеть трубы. Часто кажется, что лучше нагреватели расположить снизу, но практика показала, что из-за осадка на дне такой обогрев неэффективен. Так что более рационально располагать нагреватели на стенках метатэнка биогазовой установки.

Способы водяного обогрева

По способу расположения труб обогрев может быть наружным или внутренним. При внутреннем расположении обогрев эффективен, но ремонт и обслуживание нагревателей невозможны без останова и откачки системы

Потому подбору материалов и качеству выполнения соединений уделяют особое внимание

Обогрев повышает производительность биогазовой установки и сокращает сроки переработки сырья

При наружном расположении обогревателей, требуется больше тепла (затраты на подогрев содержимого биогазовой установки намного выше), так как много тепла уходит на обогрев стенок. Зато система всегда доступна для ремонта, а прогрев более равномерный, так как греется среда от стенок. Еще один плюс такого решения — мешалки не могут повредить систему обогрева.

Чем утеплять

На дно котлована насыпается сначала выравнивающий слой песка, затем теплоизоляционный слой. Это может быть глина, перемешанная с соломой и керамзитом, шлаком. Все эти компоненты можно смешать, можно насыпать отдельными слоями. Их выравнивают в горизонт, устанавливают емкость биогазовой установки.

Бока биореактора можно утеплять современными материалами или классическими дедовскими методами. Из дедовских методов — обмазка глиной с соломой. Наносится в несколько слоев.

Для утепления биореакторов используют современные материалы

Из современных материалов можно использовать экструдированный пенополистирол высокой плотности, газобетонные блоки малой плотности, вспененный пенополиуретан. Наиболее технологичен в данном случае пенополиуретан (ППУ), но услуги по его нанесению недешевы. Зато получается бесшовная теплоизоляция, которая минимизирует затраты на обогрев. Есть еще один теплоизоляционный материал — вспененное стекло. В плитах он очень дорог, но его бой или крошка стоит совсем немного, а по характеристикам он почти идеален: не впитывает влагу, не боится замерзания, хорошо переносит статические нагрузки, имеет низкую теплопроводность.

Инструкция по самостоятельному строительству

Если нет опыта в сборке сложных систем, имеет смысл подобрать в сети или разработать самый простой чертеж биогазовой установки для частного дома.

Чем проще конструкция, тем она надежнее и долговечнее. Позже, когда появятся навыки строительства и обращения с системой, можно будет переделать оборудование или смонтировать дополнительную установку.

В дорогих конструкциях промышленного производства предусмотрены системы перемешивания биомассы, автоматического подогрева, очистки газа и т.д. Бытовое оборудование не так сложно. Лучше собрать простую установку, а потом добавить элементы, в которых возникнет необходимость

При расчете объема ферментатора стоит ориентироваться на 5 м.куб. Такая установка позволяет получить количество газа, необходимое для обогрева частного дома площадью 50 м.кв., если в качестве источника тепла используют газовый котел или печь.

Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.

Чтобы процесс ферментации протекал более-менее стабильно, нужно добиться правильного температурного режима. Для этого биореактор устанавливают в земляной яме или заранее продумывают надежную теплоизоляцию. Постоянный подогрев субстрата можно обеспечить, если под основание ферментатора подвести трубу водяного отопления

Строительство биогазовой установки можно разделить на несколько этапов.

Этап 1 – подготовка ямы под биореактор

Практически вся биогазовая установка находится под землей, поэтому многое зависит от того, как была вырыта и отделана яма. Есть несколько вариантов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.

Оптимальное решение – покупка готовых полимерных колец с глухим дном. Они обойдутся дороже подручных материалов, зато не потребуется дополнительная герметизация. Полимеры чувствительны к механическим нагрузкам, зато не боятся влаги и химически агрессивных веществ. Они не подлежат ремонту, но при необходимости их легко будет заменить.

От подготовки стен и днища биореактора зависит интенсивность брожения субстрата и выход газа, поэтому яму тщательно укрепляют, утепляют и герметизируют. Это самый сложный и трудоемкий этап работ

Этап 2 – обустройство газового дренажа

Покупка и монтаж специальных мешалок для биогазовых установок – дорогое удовольствие. Систему можно удешевить, обустроив газовый дренаж. Он представляет собой вертикально установленные полимерные канализационные трубы, в которых проделано множество отверстий.

При расчете длины труб дренажа следует ориентироваться на запланированную глубину заполнения биореактора. Верхние части труб должны быть выше этого уровня.

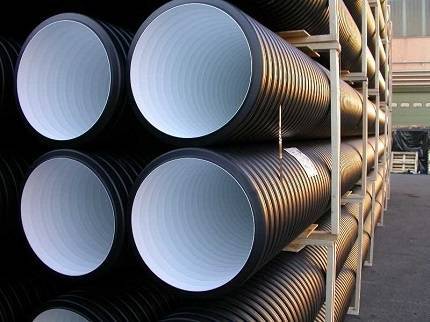

Для газового дренажа можно выбрать металлические или полимерные трубы. Первые прочнее, а вторые устойчивее к химическим воздействиям. Лучше отдать предпочтение полимерам, т.к. металл быстро проржавеет и сгниет

В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выделяющийся в процессе ферментации газ находился под небольшим давлением. Когда будет готов купол, это обеспечит нормальную подачу биометана по отводящей трубе.

Этап 3 – монтаж купола и труб

Завершающий этап сборки простейшей биогазовой установки – это монтаж купольной верхней части. В самой высокой точке купола устанавливают газоотводящую трубу и протягивают ее к газгольдеру, без которого не обойтись.

Емкость биореактора закрывают плотной крышкой. Чтобы предотвратить смешивание биометана с воздухом, обустраивают гидрозатвор. Также он служит для очистки газа. Нужно предусмотреть спусковой клапан, который сработает, если давление в ферментаторе будет слишком высоким.

Более подробно отом, как сделать биогаз из навоза читайте  в этом материале.

Свободное пространство биореактора в какой-то мере выполняет функции хранилища газа, однако этого недостаточно для безопасной работы установки. Газ должен потребляться постоянно, иначе возможен взрыв от избыточного давления под куполом

Технология получения биогаза

Изготовление биогаза возможно при помощи бактерий, для жизнедеятельности которых не нужен кислород. Потому для производства биогаза необходимо соорудить герметичные емкости, в которых будет происходить брожение сырья. Трубы для отвода сконструированы в емкостях таким образом, что воздух из внешней среды не способен просочиться внутрь.

Сначала резервуар наполняют жидким сырьем и повышают температуру до необходимой отметки, чтобы мироорганизмы начали работать. Метан поднимается вверх из жидкого навоза, накапливается в специальных резервуарах, в которых проходит этап фильтрации. Дальше его собирают в газовые баллоны. Использованные массы навоза накапливаются на дне емкостей, откуда периодически их вынимают и хранят в других местах. После откачивания отработанной жидкости в резервуар подается новый навоз.

Температурный режим функционирования бактерий

Метан может выделяться из навоза только при создании для него подходящего температурного режима. Навоз содержит в себе разные бактерии, которые активизируются и выделяют биогаз при разных температурах и с разной скоростью:

  • Мезофильные бактерии. Начинают работать, если температура окружающей среды становится выше 30 градусов. Вырабатывается биогаз очень медленно – продукцию можно будет собрать спустя полмесяца.
  • Термофильные бактерии. Для их активации требуется температура, равная 50-65 градусам. Биогаз можно будет собрать уже через три дня. Особую ценность представляет шлам – отходы навоза после сильного нагрева. Это полезное удобрение и, главное, безвредное – любые гельминты, семена сорняков, патогенные микроорганизмы уничтожаются при нагревании.
  • Встречается и другой вид термофильных бактерий, выживающих при нагревании до температуры в 90 градусов. Их дополнительно включают в навоз, чтобы брожение происходило быстрее.

Минус хранения сырья в том, что оно не должно подвергаться скачкам температур. Потому в зимнее время необходимо позаботиться о теплом помещении для складирования навоза.

Подготовка сырья для заливки в реактор

Как правило, дополнительно обогащать навоз микроорганизмами нет необходимости, так как они уже содержатся в нем. Все, что необходимо делать – это правильно подготовить навозный раствор, следить за температурой и вовремя менять сырье в биореакторе.

Влажность сырья должна составлять не менее 90 % (по консистенции как жидкая сметана). Потому перед использованием сухой помет (коз, овец, коней, кроликов) смешивают с водой. Навоз свиньи разводить нет необходимости из-за высокого содержания в нем мочи.

Также важно, чтобы навоз был однородным, без твердых частиц. От мелкости фракций зависит количество образуемого на выходе биогаза

По этой причине внутри оборудования устанавливается постоянно работающая мешалка, уничтожающая твердую корку на поверхности сырья и мешающая выделению метана.

Лучше всего для процесса подойдут отходы с высокой кислотностью (навоз свиней и коров)

При снижении показателя кислотности бактерии замедляют свою работу, потому важно в первые разы выяснить, за какое время происходит полная переработка одной порции навозного раствора, и лишь потом заливать его заново

Технология очистки газа

Получаемый продукт содержит около семидесяти процентов метана, один процент примесей (сероводородных и некоторых летучих элементов) и чуть менее тридцати процентов углекислого газа.

Использовать его как топливо можно только после очищения от примесей. Сероводородные соединения убирают при помощи специальных фильтров. Это необходимо делать по той причине, что такое вещество, образуя с водой кислоту, ускоряет процессы коррозии металлов, труб, резервуара и всей биогазовой установки, если она металлическая.

Углекислый газ также необходимо убрать из топлива, но это требует немало времени:

  • В первую очередь биогаз сжимают при сильном давлении.
  • В емкость направляют воду, в которой примесь растворится.

Уменьшение содержания влаги

На данном этапе очистку сырья проводят разными способами.

Первый способ похож на работу самогонного аппарата. Биогаз направляют вверх по холодным трубкам. Вода переходит в конденсат и стекает по трубке вниз, в то время как метан направляется в резервуар для дальнейшего хранения.

Другой способ – использование гидрозатвора. Полученный биогаз смешивают с водой, где остаются все примеси. Такой способ требует меньше времени на очистку, так как вода избавляет и от лишней жидкости, и от ненужных элементов.

Биогазовая установка собственными силами

Изменения показателей термометра, во время данного режима не должны отклоняться от нормы более чем на полградуса.

В навозе крупного рогатого скота уже содержатся все необходимые для начала ферментации микроорганизмы, именно поэтому данное сырье очень часто используется для запуска процессов брожения в новых реакторах.

В зависимости от температурного режима колеблется время оборота реактора. Наиболее оптимальным считается мезофильный режим. Также время сбраживания зависит от вида сырья. Наибольшее количество биогаза выделяется из навоза крупного рогатого скота примерно за две недели, из свиных экскрементов за десять дней, куриный помет перерабатывается за 10 – 15 дней, отходы растительного происхождения, смешанные с навозом полностью ферментируются в период от полутора до двух месяцев.

Влажность сырья важный фактор. Получить наибольший выход биогаза из ферментируемой массы, можно поддерживая высокую активность бактерий, которая происходит при условии определенной вязкости. Твердые и сухие частицы, замедляют процесс сбраживания и образуют осадок или корку, которая приводит к расслоению ферментируемой биомассы и остановке выделения биогаза. Для того чтобы избежать этого сырье, перед загрузкой в реактор, измельчается, а в процессе ферментации периодически перемешивается. Влажность же биомассы рекомендуют поддерживать на уровне 85% в зимнее время и 92% в летнее.

Рассматривая типы сырья можно разбить их на несколько больших групп. Навоз КРС, птичий помет, фекалии, свиной, козий и овечий навоз.

Что такое биометан

Газ, полученный в результате разложения навозной биомассы, является аналогом природного газа. Он почти в 2 раза легче воздуха, поэтому всегда поднимается вверх. Этим объясняется технология производства искусственным методом: вверху оставляют свободное пространство, чтобы вещество могло выделяться и накапливаться, откуда его потом выкачивают насосами для использования в собственных нуждах.

Метан сильно влияет на возникновение парникового эффекта – гораздо больше, чем углекислый газ – в 21 раз. Поэтому, технология переработки навоза – не только экономичный, но и экологичный способ утилизации отходов животноводства.

Биометан используют для следующих потребностей:

приготовления пищи;

в двигателях внутреннего сгорания автомобилей;

для отопления частного дома.

Биогаз выделяет большое количество тепла. 1 кубический метр равноценен сгоранию 1,5 кг каменного угля.

Экология

Производство биогаза позволяет предотвратить выбросы метана в атмосферу. Переработанный навоз применяется в качестве удобрения в сельском хозяйстве. Это позволяет снизить применение химических удобрений, сокращается нагрузка на грунтовые воды.

Метан оказывает влияние на парниковый эффект в 21 раз более сильное, чем СО2, и находится в атмосфере 12 лет. Захват метана — лучший краткосрочный способ предотвращения глобального потепления.

Как получают биометан

Получить его можно не только из навоза, но и водорослей, растительной массы, жира и других животных отходов, остатков переработки сырья рыбных цехов. В зависимости от качества исходного материала, его энергетической емкости, зависит конечный выход газовой смеси.

Минимально получают от 50 кубометров газа с тонны навоза крупного рогатого скота. Максимально – 1 300 кубометров после переработки животного жира. Содержание метана при этом – до 90%.

Один из видов биологического газа – свалочный. Он образуется при разложении мусора на загородных свалках. На Западе уже есть оборудование, которое перерабатывает отходы населения и превращает их в топливо. Как вид бизнеса – это неограниченные ресурсы.

Под его сырьевую базу попадают:

пищевая промышленность;

животноводство;

птицеводство;

рыбный промысел и перерабатывающие комбинаты;

молокозаводы;

производство алкогольных и слабоалкогольных напитков.

Любая промышленность вынуждена утилизировать свои отходы – это дорого и нерентабельно. В домашних условиях при помощи небольшой самодельной установки можно решить сразу несколько проблем: бесплатное отопление дома, удобрение земельного участка высококачественным питательным веществом, оставшимся от переработки навоза, освобождение места и отсутствие запахов.

Производители и модели

Мы подготовили краткий обзор наиболее популярных моделей российских производителей, ведь они ничем не отличаются от их аналогов зарубежного производства.

Кроме того, часть производителей предлагает полный перечень узлов, необходимых для создания полностью автономной биогазовой установки, тогда как другие производят лишь биореактор и некоторые сопутствующие устройства.

BioMash-20


Биогазовая установка от «Конструкторского бюро Климова» подходит для переработки навоза/помета влажностью ≤90% общей массой 300–700 кг в сутки с добавлением подстилочного материала (максимум 20% от массы). Биореактор изготовлен из полиэтилена, поэтому не требует обслуживания и ремонта.

Вместе с реактором поставляют основной газгольдер и насос для его накачки (максимальное давление 2,8 Мпа). Благодаря столь высокому давлению газ можно закачивать в обычные газовые баллоны.

Также в комплект входят:

  • газовый теплогенератор, выделяющий 100 квт в сутки;
  • метановый электрогенератор мощностью 11 квт;
  • полный комплект оборудования для обогрева метантенка;
  • полный комплект газопроводов.

Серия «БИО»

Эти установки производства предназначены для переработки навоза/помета весом 10–350 тонн в сутки (зависит от модели).

Преимуществом этой серии является относительно невысокая цена, однако в комплект поставки входит лишь минимальный набор оборудования, поэтому газгольдеры и многое другое придется приобретать отдельно.

Серия «СБГ»


Эту серию биогазовых комплексов выпускает кировская .

Благодаря индивидуальному подходу к каждому клиенту, компания предлагает не только готовые комплекты, но и изготовление такой продукции под конкретные условия.

В модельном ряду представлены установки, способные за сутки переработать от 100 килограмм до 1000 тонн экскрементов.

В комплект поставки входит все необходимое оборудование для развертывания полноценной линии по переработке навоза в газ и очистке продукта.

Серия «БУГ»

Серию биогазовых установок «БУГ» производит ассоциация предприятий «БМП». В эту серию входят биореакторы небольшого объема (0,5–12 м3), оснащенные газгольдерами емкостью 1–2 м3.

Поэтому основными покупателями этой серии установок для производства биогаза из навоза и помета становятся небольшие фермерские хозяйства или домохозяйства с большим поголовьем птиц/скота.

Серия «БГР»

Серию биогазовых установок «БГР» выпускает расположенное в Яранске предприятие «BioGasRussia». Самая маломощная установка этой серии (БГР-12) способна переработать 500 – 900 кг экскрементов в сутки, а объем ее биореактора составляет 12 м3.


Объем реактора и массу ежедневного поступления навоза для более крупных установок этой серии обговаривают индивидуально, благодаря чему заказчик получает аппарат или даже завод, максимально соответствующие его потребностям.

В составе установок большого объема могут быть как вертикальные, так и горизонтальные метантенки, это обсуждается при оформлении заказа.

Кроме того, компания BioGasRussia предлагает весь спектр необходимого оборудования, благодаря чему биогазовая установка может работать в полностью автономном режиме — без подключения к электрическим или газовым сетям.
