Автоматические гаражные ворота своими руками

Распашные автоматические створки

Для распашных ворот продаются комплекты автоматики, включающие силовые приводы (линейные, рычажные, гидро, электромеханические). По вопросу, какие механизмы лучше, а также по их установке есть отдельные статьи

Надо обратить внимание на выдерживаемую ветровую нагрузку полотен, возможность распахивания в обе стороны или только в одну (на сколько градусов)

Автоматические распашные ворота легко обустроить, а если въезд на объект уже оформлен такими створками, их можно легко автоматизировать, закрепив сервопривод на столбы, а рычаги, предающие усилия сочленения — на створки. Все элементы крепятся сравнительно просто, по инструкции, если кратко отобразить установку, то указанные выше детали прикручиваются болтами к соответствующим элементам ворот (к колонне и створке), есть разновидности моторов (подземные), которые могут бетонироваться.

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

  1. Содержать металлоконструкции в чистоте.
  2. Своевременно обновлять защитное лакокрасочное покрытие.
  3. Не допускать механических повреждений обшивки: вмятин и сколов краски.
  4. Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
  5. Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
  6. Не допускают весовых нагрузок на створки ворот.
  7. Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

Устройство и принцип работы ворот с автоматикой

Прежде чем установить ворота для гаража, придется разобраться с особенностями разных типов такой калитки.

Подъемных

Некоторые путают такие конструкции с секционными изделиями, однако они отличаются створкой. В подъемно-поворотных моделях она полностью закрывает проем. К особенностям подъемного механизма относят то, что он позволяет передвигать полотно в горизонтальном и вертикальном положении. Специалисты советуют пользоваться такими конструкциями, так как они наиболее надежные.

Рулонных

Рулонные автоматические изделия изготавливаются из мягкого полотна, в составе которого имеются алюминиевые пластины. Также конструкция оснащена барабаном, отвечающим за скручивание полотна во время работы. К основным достоинствам рулонных моделей относятся:

  • компактность;
  • возможность монтажа не только в гаражах, но и других помещениях;
  • надежность;
  • доступная цена.

Распашных

Распашные модели изготавливаются из двух крепких створок, которые установлены около боковых сторон гаражного проема. Они оснащаются двумя электрическими приводами, которые отвечают за работоспособность всей конструкции. Ворота распашного типа открываются наружу и внутрь гаражного помещения.

Секционные ворота

Одним из привлекательных вариантов являются секционные гаражные ворота. Они имеют следующие особенности:

  • включают в себя несколько секций, которые соединены между собой при помощи специальных металлических петель;
  • смещаются по направляющим, плавно переходя из вертикального положения в закрытом виде в горизонтальную поверхность при их открывании;
  • в открытом виде они находятся под потолком и не требуют дополнительного места.

Такая конструкция экономит место перед воротами и внутри гаража. Она обладает достаточной прочностью и позволяет ее использовать фактически в любом гараже.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово секционные. При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово подъемные — они поднимаются вверх.

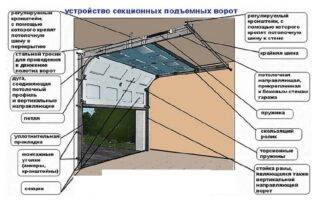

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

  • Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

Какие параметры нужны и важны

При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот)

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

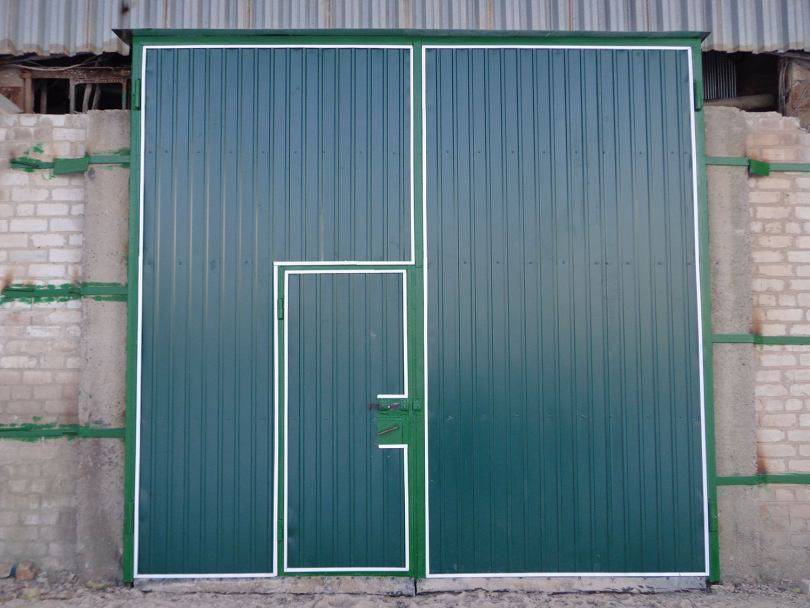

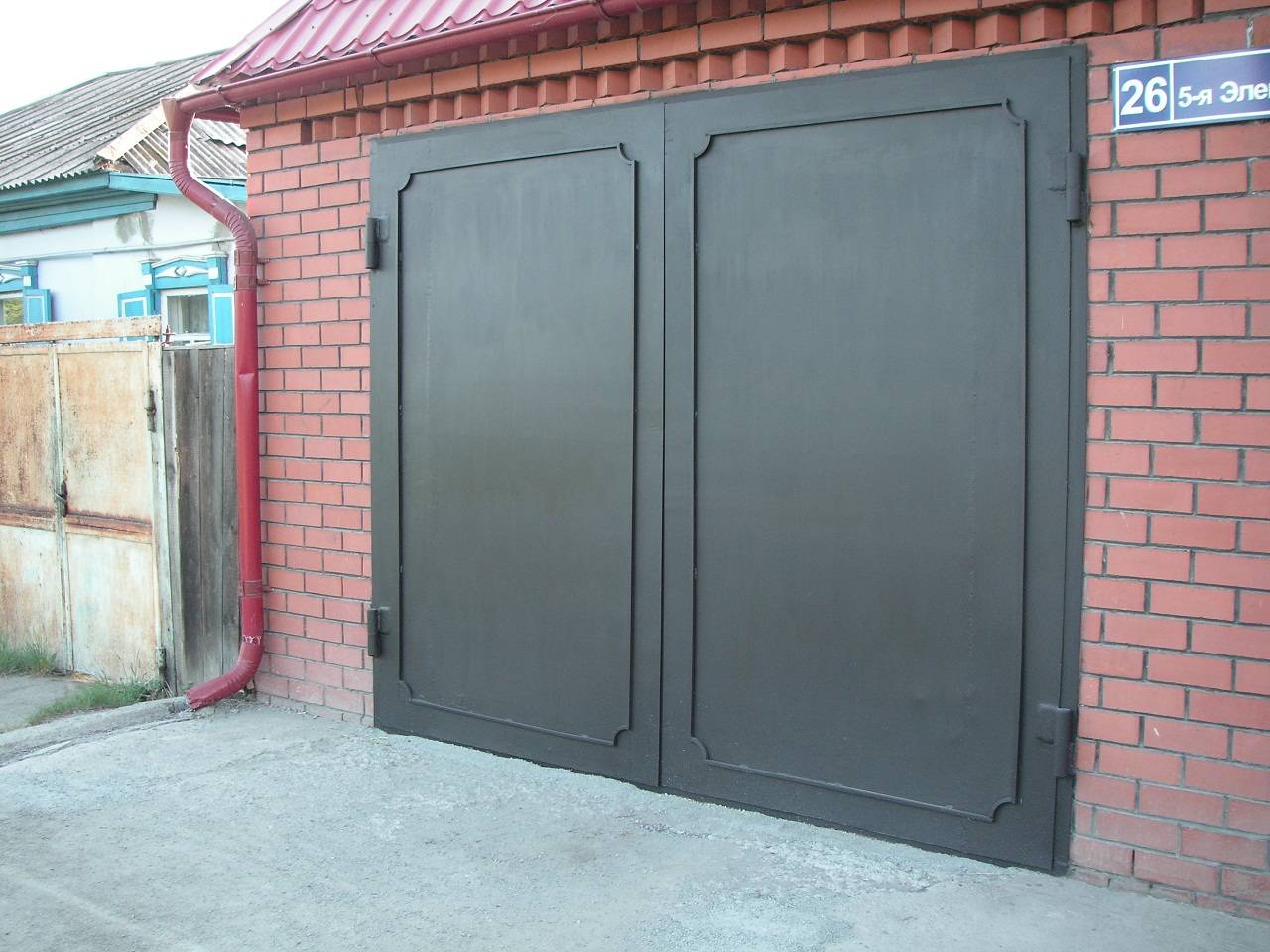

Особенности гаражных распашных ворот

Можно сказать, что распашные ворота для гаража – это классика. Они имеют простую, но в то же время надежную конструкцию. Само название говорит о принципе их работы. Ворота состоят из 2 створок, открывающихся в одну из сторон. В одной из секций ворот может быть калитка. Конструкция распахивается под углом в 110°. Все зависит от используемых петель и типа конструкции.

Многие считают распашные ворота для гаража оптимальным вариантом. На то есть несколько причин:

  1. Конструкция является традиционной и знакомой. Такие ворота для гаража проверенные временем, и многие опытные автолюбители используют именно их.
  2. Ворота гаражные металлические считаются эталоном прочности и долговечности.
  3. Хоть конструкция и проста, она защищает гараж от проникновения внутрь недоброжелателей. К тому же если использовать металл с повышенной толщиной и дополнительные ребра жесткости при изготовлении, то можно добиться отличных результатов.
  4. Процесс монтажа распашных ворот довольно прост. С ним может справиться даже неопытный человек.
  5. Фиксация гаражных ворот происходит посредством несущих столбов. Открываются они благодаря шарнирным петлям. Сами полотна двигаются точно, легко и практически не издают никаких шумов.
  6. Многих привлекает простая эксплуатация ворот для гаража. Конструкцию легко мыть и очищать от грязи.
  7. Можно сделать распашные утепленные гаражные ворота, чтобы сделать помещение теплым. Это потребуется тем, для кого гараж служит мастерской.
  8. Благодаря распашной конструкции, у владельца есть масса возможностей модернизировать конструкцию и сделать ее привлекательной и красивой. На полотнах можно формировать 3D изображения, узоры из металла или просто разрисовать их. В общем, фантазия в этом случае может разгуляться как угодно.

Но есть основной плюс, который выделяет распашные ворота гаража из всех – это их демократичная стоимость. В продаже можно найти такие виды ворот для гаража:

  • откатные;
  • ролетные;
  • секционные;
  • подъемные.

Все они имеют особую конструкцию и за них придется хорошенько заплатить. Секционный тип выполняет все те же задачи, но обойдется в два, а то и меньше раза дешевле.

Плюсы и минусы автоматических распашных ворот

По конструкционному типу автоматические ворота бывают четырех видов:

  • подъемно-поворотные;
  • откатные;
  • секционные;
  • распашные.

Каждый из них обладает достоинствами и недостатками.

Распашной вариант с автоматикой отличается от стандартных только наличием автоматической системы, с которой они могут открыться и закрыться посредством управления пультом. Плюсы распашного варианта:

  • для установки могут использоваться ограниченные пространства: ворота занимают много места, но со стороны дороги конструкция не вызывает трудностей с въездом или выездом транспортных средств благодаря минимуму необходимой территории с фасадной части;
  • при сравнении с остальными типами обходятся недорого;
  • допускается открывание во внутреннюю и наружную стороны;
  • разнообразие технических «начинок» (которые интегрируются с учетом каждого нюанса в конструкциях построений);
  • есть возможность использования любых отделочных и декоративных материалов, чтобы получить в итоге оригинальные ворота;
  • при желании может быть установлена подсветка, которая будет освещать территорию;
  • скорость открытия и закрытия лежит в интервале от 12 до 15 секунд;
  • электрический привод обеспечивает хорошую фиксацию;
  • низкий уровень шума при работе;
  • створки блокируются, это обеспечивает дополнительную меру безопасности;
  • если отсутствует электричество, возможна работа в ручном режиме посредством перевода специальным ключом;
  • являются надежными, универсальными, долговечными.

Такие системы не лишены из изъянов – отрицательные стороны все же присутствуют:

  • вариант конструкции является устаревшим;
  • с течением времени имеют свойство провисать: необходим систематический мониторинг состояния столбов и петель, или же в результате провисания откажет автоматический привод;
  • система, отвечающая за запирание, – недолговечна;
  • очень чувствительны к появляющимся препятствиям и легко могут быть деформированы;
  • установка автоматических распашных ворот требует очень большого внимания, терпения, не приемлет ошибок;
  • схема установки и подключения к электрическому обеспечению должна в мельчайших деталях соответствовать характеристикам приборов и электросети;
  • требуются профилактические работы для хорошей работы долгие годы.

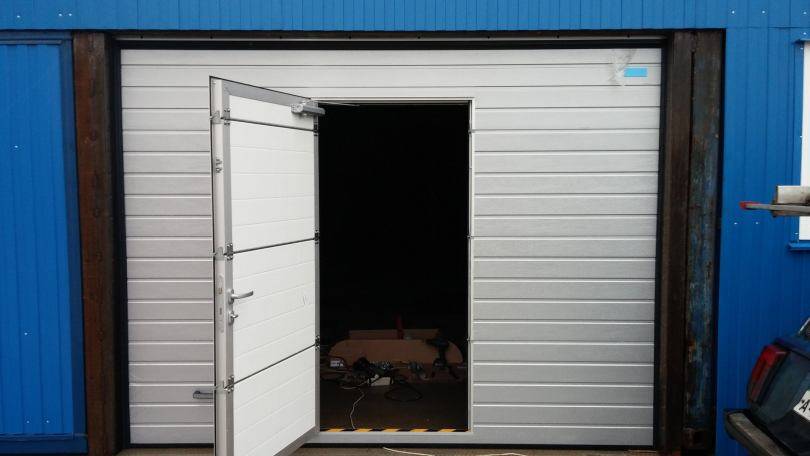

Секционные автоматические ворота

Такой вариант также часто используется и для заезда на придомовой участок, и для гаража.

Створка здесь одна, но она состоит из подвижных горизонтальных секций на подвижных сочленениях, что обеспечивает створке гибкость. Двигаясь на роликах по направляющим, все полотно уходит вверх, собираясь под потолком.

Работа всех створок облегчается за счет пружин: торсионными или пружинами растяжения. Подбираются они индивидуально для каждой конструкции исходя из ее веса.

Такую систему можно использовать как в ручном режиме так и с автоматическим приводом.

Достоинства

  1. Универсальность. Можно подобрать под любой существующий проем.
  2. Безопасность. Есть защита от обрыва привода и падения всей створки.
  3. Привлекательный дизайн. Можно подобрать любую расцветку и фактуру.
  4. Практичность. При соблюдении технологии при монтаже, срок эксплуатации без поломок доходит до 20 лет.
  5. Простота конструкции. А с дополнительным электроприводом еще и комфорт.

Автоматика для секционных ворот

Если принято решение организовать гаражные ворота своими руками с автоматическим открыванием/закрыванием необходимо учесть следующее:

  1. Не только размер, но и вес конструкции. От этого зависит как передаточное число вращения, так и мощность двигателя.
  2. Дополнительные опции — фотоэлементы, антенны на пульт управления.
  3. Резервное переключение на ручное управление.
  4. Страну производства. Понятно стремление сэкономить, но желательно отдать предпочтение известным и проверенным брендам.

Стандартно весь комплект автоматики состоит из:

  1. Электромеханического привода с самоблокирующим редуктором.
  2. Направляющей рейки.
  3. Электронного блока управления.

Также дополнительно комплектуется:

  • Фотоэлементами;
  • Датчиками движения;
  • Осветительными приборами и так далее.

Современный рынок Европы и Китая предлагает широкий выбор автоматики для секционных ворот.

Основные типы приводов для секционных ворот

Для секционных ворот есть несколько типов приводов

Навальный привод

Такие системы устанавливаются при условии высокой интенсивности использования устройством. Обладают большим запасом по мощности.

Рекомендуется к установке на промышленных предприятиях. Автоматика дублируется ручным приводом — цепным механизмом.

Потолочный привод

Рекомендован к установке на индивидуальные автоматические ворота для гаража.

Мощность такого механизма достаточна для домашнего гаража и гораздо проще в использовании. Ценовой сегмент существенно ниже навальных приводов. Само устройство монтируется на потолке по центру помещения. Дверное полотно приводится в движение мотором с металлическим тросом. Также есть возможность продублировать ручным приводом.

Настройка систем автоматики

После того как ворота для гаража своими руками и система автоматики установлены требуется комплекс мероприятий по дополнительной настройке.

Обычно требуется отрегулировать натяжение тросов и торсионные пружины. Но эти работы требуется выполнить тщательно, не допуская перекосов секций.

Грамотно установленная система обладает такими признаками как:

  • откликается на команды с пульта;
  • нет признаков неполного подъема полотна или наоборот частичного опускания;
  • нет неравномерности перемещения в пазах:
  • нет посторонних звуков при работе механизма.

Все эти мероприятия по регулировке реально проделать самостоятельно своими руками.

Такие системы удобны, внешне привлекательны и набирают популярность в нашей стране.

Подготовка к постройке: чертежи и схемы

Монтаж автоматических ворот следует начинать с составления чертежа. При помощи карандаша на лист бумаги следует нанести схему ворот с учётом размеров. На схеме желательно указать основные размеры деталей.

Габариты автоматической конструкции нужно указать максимально точно. В процессе расчёта следует соблюдать такие требования:

  • при въезде транспортного средства в гаражное помещение с каждой из сторон должно остаться минимум 30 см;
  • чем больше данный показатель, тем легче будет въезжать на территорию участка;
  • ширина должна определяться с учётом вида транспортного средства.

Для обыкновенного легкового автомобиля хватает ширины 2,5 м и высоты 2 м. Для микроавтобуса высота должна составить порядка 2,5 м.

От стандартной распашной конструкции автоматическая отличается лишь наличием привода. На этом этапе следует определиться с видом устройства — будет установлено рычажное или линейное. Если планируется устанавливать раздвижные ворота, то чаще всего используется привод с рычагами. Линейный устанавливается в случае, если от крайней части опоры до петли минимальное расстояние. Если есть промежуток больше 15 см, то целесообразно использовать рычажное устройство.

Схема монтажа автоматики с указанием количества жил кабелей и их сечений

На раздвижные ворота будет оказывать влияние нагрузка от ветра, поэтому важно заранее позаботиться о защите устройств. Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см

Это следует учитывать, так как для установки понадобится место под потолочной конструкцией

Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см. Это следует учитывать, так как для установки понадобится место под потолочной конструкцией.

Схема откатной автоматической конструкции практически ничем не отличается.

Схема расположения элементов автоматических откатных ворот

В данном случае будет необходим лишь один электромотор.

Виды подъемных ворот по типу открывания

Гаражные рулонные ворота сворачиваются в рулон и не требуют дополнительного места

Владелец может сделать в воротах окно с решеткой, устроить калитку для прохода людей. Для безопасности в складных воротах стоят фотоэлементы, которые блокируют подъем или опускание створки, если между ее краем и полом находится препятствие.

Полотна разных конструкций поднимаются вверх, но каждый вид работает по-разному:

  • створка может поворачиваться в проеме, при этом полотно иногда оснащают встроенной калиткой;
  • секционные ворота удобны тем, что состоят из отдельных сегментов, которые поэтапно складываются при движении, затем расправляются на потолке;
  • рулонные скатываются в своеобразный сверток.

Поворотные створки

Изготавливают целую раму с заполнением, которая при повороте немного выдвигается наружу проема, затем по направляющим съезжает на потолок. Движению помогает подъемный механизм для ворот гаража в виде растянутых пружин во внутреннем устройстве.

Конструкция прочная, полотно не имеет мостиков холода, т. к. отсутствуют соединительные швы. Необходимо монтировать усиленную опорную раму.

Складные (секционные) полотна

Секционные ворота требуют тщательного расчета размеров

Полотно слаживается при взаимодействии барабанов, пружинного механизма, шарниров и тросов. Конструкция требует тщательно расчета размеров отдельных секций, которые стыкуют с помощью петель. Сегменты легко менять по отдельности при ремонте.

Можно установить в проемы в форме трапеции или арки. Средняя степень защищенности от вандалов, а ролики при высокой нагрузке быстро изнашиваются.

Рулонные ставни

Полотно составлено из отдельных ламелей, чаще всего это алюминиевые планки. Приемный барабан ставят под потолком, а по бокам монтируют направляющие полозья. Составная конструкция фиксируется к барабану стальным тросом.

При вращении барабана створка скручивается в сверток и наматывается на втулку. Роликовая конструкция имеет низкую сопротивляемость взлому.

Пошаговая инструкция по возведению подъёмно-поворотных ворот своими руками

Чтобы установить такую конструкцию, необходимо придерживаться следующих рекомендаций:

  • Подготавливаем проем. Для этого понадобится установить опоры на пол, погружая их на глубину 2 см. Можно воспользоваться брусками, зафиксировав их болтами;
  • Собираем раму. Устанавливаем горизонтальную планку так, чтобы она находилась параллельно перемычке проема на расстоянии, которое соответствует длине воротного полотна;
  • Свариваем две рейки из четырех уголков. По ним будут передвигаться роликовые механизмы, прикрепленные к створке. Их фиксируют обычно саморезами. Время от времени не забывайте проверять надежность крепления;
  • Занимаемся изготовлением конструкции полотна. Соединяем профиля между собой сварочным аппаратом, подсоединяя к готовому коробу несколько диагональных реек. Собранный каркас внешне напоминает шесть квадратов, соединенных между собой;
  • Устанавливаем ролики наверху рамы;
  • Поверхность ворот обшиваем антикоррозийным материалом;
  • На вертикальные опорные планки устанавливаем подвижные кронштейны, а к ним крепим пружины.

На готовую раму вешаем воротное полотно. Не забудьте для большей безопасности установить замок. Для теплоизоляции ворот можно использовать пенопласт. А об этом более подробно поговорим прямо сейчас в следующем подразделе.

Утепление гаражных ворот

Все имеющиеся зазоры обрабатываем пенополиуретаном. Это необходимо делать для того, чтобы тепло не уходило из гаража через щели. Створки лучше всего обработать грунт-эмалью – это поможет обеспечить надежную защиту оборудования от коррозии. Дождавшись высыхания всех слоев, можно браться за теплоизоляцию.

С этой задачей справится пенопласт. Его устанавливают на металлическое основание или устанавливают между лагами конструкции.

При первом варианте нужно просто подклеить материал к створкам. Во втором случае понадобится предварительно изготовить каркас из дерева, в который будет установлен материал, сохраняющий тепло.

Для корректного использования воротных полотен необходимо отрегулировать их, натянув пружину. Делается это очень легко – достаточно закрутить гайку. Если проблему решить не удалось, придется изменить место крепежа элемента. Воротная конструкция без напряжения поднимается, если с наружной части установить специальную ручку на расстоянии одного метра от земли.

Вопрос автоматики

Автоматический подъемный механизм может представлять собой автомобильную сигнализацию. Для приводного устройства сойдет реверсная лебедка, способная самопроизвольно блокироваться. Она функционирует от электросети 220В. Минимально она способна поднимать от 120 кг.

Автоматическое оборудование предназначено для поднятия ворот к потолочной поверхности. Неоспоримый недостаток – высокая стоимость конструкции. Механизм устанавливается на потолок и поднимает ворота благодаря работе троса. Последний крепится одной частью к створке, а другой – к электрическому приводу.

Трос устанавливается в металлическом профиле, который зафиксирован в подвешенном виде с помощью кронштейнов к потолку.

Еще допускается использование гидравлического привода. Оба привода фиксируются с двух сторон у внутренней части основания.

Запомните, чтобы правильно провести установку подъемных ворот своими руками разных конструкций, главное, грамотно составить чертеж

Не менее важно, соблюдать рекомендации специалистов, придерживаясь последовательности действий. Обязательно по окончанию работ следует провести завершающую регулировку

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

  1. Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
  2. Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
  3. Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
  4. При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Оборудуем ворота автоматикой

Гаражные автоматические ворота с электроприводом встречаются наиболее часто и установка автоматических приводов – задача достаточно сложная, требующая определенной квалификации, аккуратности, а также точности.

Существует большое количество фирм, которые на протяжении долгого времени выпускают автоматические гаражные ворота, причем довольно качественные. Поэтому, если у вас есть необходимая сумма, лучше всего приобрести электропривод.

Если установка створок – задача не самая сложная и ее можно выполнить своими силами, то автоматика для распашных ворот должна быть оборудована с учетом большого количества норм. Установка автоматических гаражных ворот подразумевает правильный выбор и монтаж привода. Он задаст качественную работу конструкции.

Монтаж привода распашных автоматических ворот имеет свои особенности, когда учитывается:

  • Использование створочных упор, если автоматику применяют без концевых включателей;
  • Положение створки по отношению к столбу.
  • Помимо этого, автоматика обладает большим количеством электрических приводов и устанавливаемых параметров работы на плате. Это снижает вероятность того, что механизм будет правильно установлен людьми, не обладающими должным опытом.
  • К плюсам сооружения такого вида относят универсальность, прочность, а также долговечность работы. Механизм подобного сооружения прост и неприхотлив, ворота открываются со скоростью до пятнадцати секунд. К недостаткам можно отнести то, что наличием преград по ходу движения может привести к тому, что электропривод и сама автоматика дадут сбой, вследствие чего створки заклинятся. Чтобы автоматика для распашных ворот работала правильно, а электропривод не выходил из строя, нужно тщательным образом следить за отсутствием преград перед проемом.
  • Самым оптимальным способом предотвращения возможных сбоев в работе является осуществление профилактики. Все части, которые необходимо смазывать, с определенной периодичностью нужно собственными силами хорошо обрабатывать смазкой. Если автоматика отказывается работать, то не рекомендуется прикладывать усилия, чтобы открыть или закрыть створки. Если неприятность все же произошла, то к ремонту автоматического привода следует подойти со всей ответственностью.

Сооружение складных ворот для гаража своими руками

Чертеж ворот

При монтаже обеспечивают свободное место для крепления направляющих, выравнивают стены.

Последовательность действий:

  • разработка чертежа с размерами;
  • монтаж опорных столбов к стенам;
  • установка складного каркаса, крепление полотен;
  • облицовка и утепление ворот.

Рама ворот должна выдерживать усилие от нагрузки. Стены из бетона, кирпича не нуждаются в усилении, а пенобетон и газобетон усиливают каркасом.

Разработка чертежа

Стандартный чертеж содержит эскиз для изготовления створки, где есть размеры деталей рамы, проема, заполнителя. Включают схему размещения профилей на вертикальных стенах и потолке.

Установка несущих столбов

Опора должна выдерживать нагрузку и быть прочно зафиксированной к вертикальным поверхностям с двух сторон. Монтаж делают после отделочных работ.

Собранную несущую конструкцию выставляют в проеме по уровню, на полу кладут опорную деталь, проверяют ее горизонталь. Нижние торцы выставляют по отвесу. Фиксируют раму метизами, которые выбирают по материалу стены.

Монтаж складного каркаса, навеска створок

Стальные профильные трубы нарезают по размерам панелей. Их раскладывают на ровной поверхности, земле, чтобы сделать раму. Секции фиксируют друг к другу петлями, соединяют так, чтобы не было перекоса.

Для прочности и жесткости предусматривают диагональные и поперечные элементы, которые устанавливают по всей площади складного каркаса.

Монтаж секций не займет много времени. Их поочередно ставят между направляющими профилями. Затем на торцах фиксируют роликовые опоры, для чего применяют болтовое соединение.

Часто крепежные металлические накладки уже есть на полотнах, к ним крепят небольшой держатель с шарниром. При установке различают фурнитуру для правой и левой стороны, отметки есть на деталях.

Обшивка и утепление ворот

Для утепления ворот чаще используют пенопласт, т.к. он не впитывает влагу

Микроклимат в помещении гаража поддерживают отоплением и изоляцией воротного полотна от холода. Для утепления применяют:

  • минеральную вату;
  • пенопласт, пенополистирол.

Минвату берут редко, т. к. она впитывает воду. Для ее установки требуется двойной реечный каркас с гидроизоляцией. Пенопласт можно ставить на рейке, клеить непосредственно на подготовленное полотно ворот. Обшивают листовым или профилированным металлом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
