Антенна для дачи своими руками: из пивных банок, рамочные, широкополосные (всеволновые)

Нюансы квартирного варианта

При изготовлении некоторых видов конструкций можно сделать антенный усилитель своими руками. Попробуйте сделать качественный усилитель из подручных материалов, который может быть использован как для уличного, так и для квартирного использования.

Для проведения работ потребуются следующие материалы:

провод из меди, длина которого 4 м, а диаметр около 4 мм;
доска любой толщины с шириной 70 мм и длиной 550 мм;
саморезы и шуруповерт;
штекер и паяльник;
карандаш и линейка.

Устройство с усилителем представляет собой сложную конструкцию

Действуйте по чертежу. Для начала просверлите отверстия в поверхности. Параметры со схемы переносятся на доску, и в определенных местах выполняется сверление. Провод из меди отмеряется и режется на 8 одинаковых участков. В середине каждого отрезка нужно убрать изоляцию.

Отрежьте два куска и условно разделите их на три части, а в точках сгиба снимите слой изоляции. На оголенных участках нужно согнуть проволоку. На этих элементах расстояние между краями должно быть около 75 мм. Это оптимальное расстояние для хорошего приема сигнала. К подготовленной самоделке нужно прикрепить штекер, а затем к нему подключить кабель. Затем нужно подыскать подходящее место для монтажа устройства.

Как сделать антенну из пивных банок — пошаговая инструкция

Для изготовления антенны предпринимаются элементарные действия, которые не займут много сил, энергии и свободного времени, а также не требуют специальных знаний. Итак, приступим.

Прежде нужно определиться с длиной кабеля. На этот показатель влияет предполагаемое место размещения будущего приемного устройства. Можно устанавливать антенну изнутри помещения, возле окна либо в непосредственной близости к телевизору. Можно вынести конструкцию на улицу и устанавливать на крыше. Как правило, длина кабеля составляет от полутора до пяти метров.
Один конец кабеля оснащается штекером, второй конец освобождается от внутренней жилы где-то на расстоянии от 5 до 10 сантиметров.
Оплетка расплетается и скручивается особняком от главной жилы.
Оплетка ни в коем случае не должна касаться главной жилы. При этом оставляется 2 см изоляционного пластикового слоя.
Готовятся пивные банки — их нужно опустошить. Пустые банки тщательно промываются водой, хорошо высушиваются.
Подсоединяем чистые сухие банки к кабелю, используя один из выбранных способов.

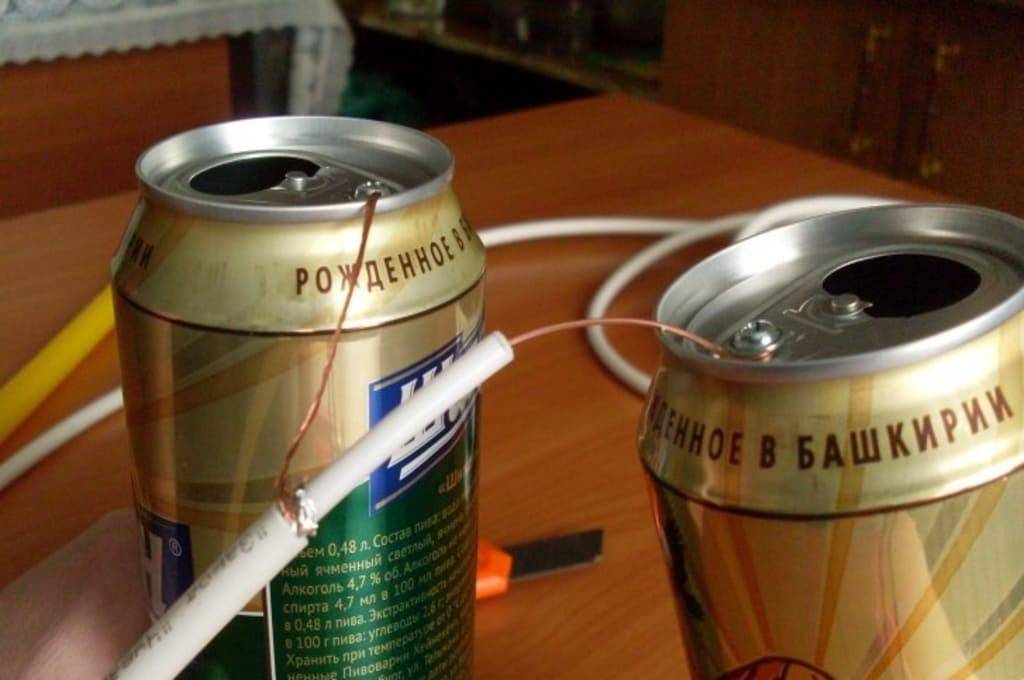

- Способ первый. Берем центральную кабельную жилу и припаиваем ее к верху пивной банки (где предусмотрена открывалка). Оплетка припаивается ко второй банке. Стоит отметить, что достаточно сложно припаять кабель к алюминию, используя канифоль, поэтому берется наждачная бумага и то место, где будет происходить пайка, тщательно зашкуривается.

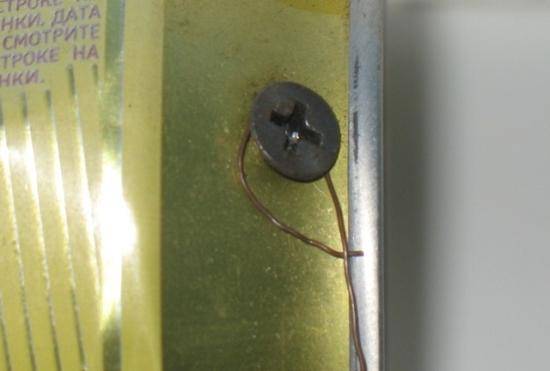

- Способ второй. Берем саморезы и при помощи отвертки вкручиваем их в первую и вторую пивные банки. Шляпки саморезов не должны соприкасаться с поверхностью банок, а отставать от них на расстояние около 2 – 3 миллиметров. Зазор необходим для того, чтобы была возможность примотать кончики телевизионного кабеля к саморезам.
- Способ третий. Считается самым элементарным. Если вы не повредили открывашки на крышках, то их можно использовать для того, чтобы на них намотать концы кабеля. Чтобы припаять разнородные металлы один к другому, стоит воспользоваться услугами ортофосфорной кислоты. Это средство известно практически всем автолюбителям и представляет собой преобразователь ржавчины. Товар можно приобрести в любом автомагазине по доступной цене.
В основном телевизионная антенна готова к применению. Дело осталось за малым – соорудить конструкцию. В ход могут пойти любые рейки, небольшие дощечки, тремпель (плечики), пластиковые трубки. К этим нехитрым держателям при помощи скотча либо изоленты приматываем наши пивные банки. Промежуток между банками выбирается экспериментальным способом. Подключаем вновь созданную антенну к телевизору. Непрочно крепим банки и начинаем их двигать по планке (доскам, палкам) и ждем, когда сигнал станет самым оптимальным. Как только «поймали» лучший сигнал, приматываем банки серьезно. Минимальное расстояние, с которого стоит начинать движение банок, различное, в зависимости от объема. При наличии 0,75 литровых банок движение начинается с расстояния 7,5 см. Чтобы было удобно двигаться по комнате с кабелем, его стоит примотать к той же палке, используя изоляционную ленту либо обычный скотч.
Телевизионная антенна готова. Последний штрих – воткнуть ее в гнездо телевизора, определить ей оптимальное место дислокации и смотреть передачи в качественном изображении.

Полезные видео-инструкции по изготовлению антенн из банок:

Изготовление и расположение

Сегодня всё телевидение подаётся в цифровом формате, от аналога скоро совсем откажутся. Старые антенны практически не функционируют с сигналами DVB, поэтому создавать нужно именно дециметровую антенну.

Передача цифрового ТВ в формате DVB-T2 проводится в диапазоне ДМВ, и так как сигнал вещается в цифре, то его приём будет всегда в хорошем качестве либо его попросту не получится поймать, и сигнала не будет совсем. Помехи, искажения или нечёткая картинка – это свойственно только аналоговому телевидению.

Кодирование DVB (Digital Video Broadcasting) нечувствительно к электромагнитным помехам, однако, при сильнозагрязнённом эфире в нём может происходить рассогласование сигнала, из-за чего изображение может зависнуть или полностью рассыпаться. Поэтому эффективнее антенну выводить за пределы дома: за окно, на крышу, на балкон.

Для уменьшения количества помех, сзади антенны можно соорудить отражатель (рефлектор). Для антенной конструкции подойдут самые простые материалы с металлизированной тонировкой: фольга, упаковка из-под кофе или сока, жестяная банка, компакт-диск и т.д. Чтобы отражатель имел узконаправленное действие, то форму рефлектора можно сделать параболической. Хотя это больше актуально для аналоговых приёмников, но при слабом уровне цифрового сигнала рефлекторы тоже выручают.

И последний совет: опытные инженеры рекомендуют все соединения антенны пропаивать, а не просто скручивать или привинчивать, так как со временем они будут окисляться и влиять на качество приёма. Внешние антенны, изготовленные своими руками, лучше покрывать краской, она более надёжно защитит вашу конструкцию от неблагоприятных погодных факторов.

Принцип работы антенн для цифрового телевидения

Не важно, о каком типе сигнала идет речь — цифровом или аналогом, так как его передачу обеспечиваются специально установленные телевизионные вышки, за счет которых гарантируется качественный прием. Для настройки цифрового телевидения необходима специальная антенна

Если говорить о рабочем диапазоне частоты, то измеряется он в МГц.

При прохождении электромагнитных волн через лучи антенны, появляется V-напряжение. Электроток формируется под влиянием наведенного напряжения, который скапливается внутри приемного контура, с R-сопротивлением. Сила тока имеет нарастающий эффект. Микросхема обеспечивает обработку волн, воплощая их в изображение, которое, в последующим транслируется на экране.

Пошаговая инструкция

Самая примитивная по конструкции баночная антенна собирается следующим образом:

с помощью скотча прикрепите 1-ую банку к деревянной планке;

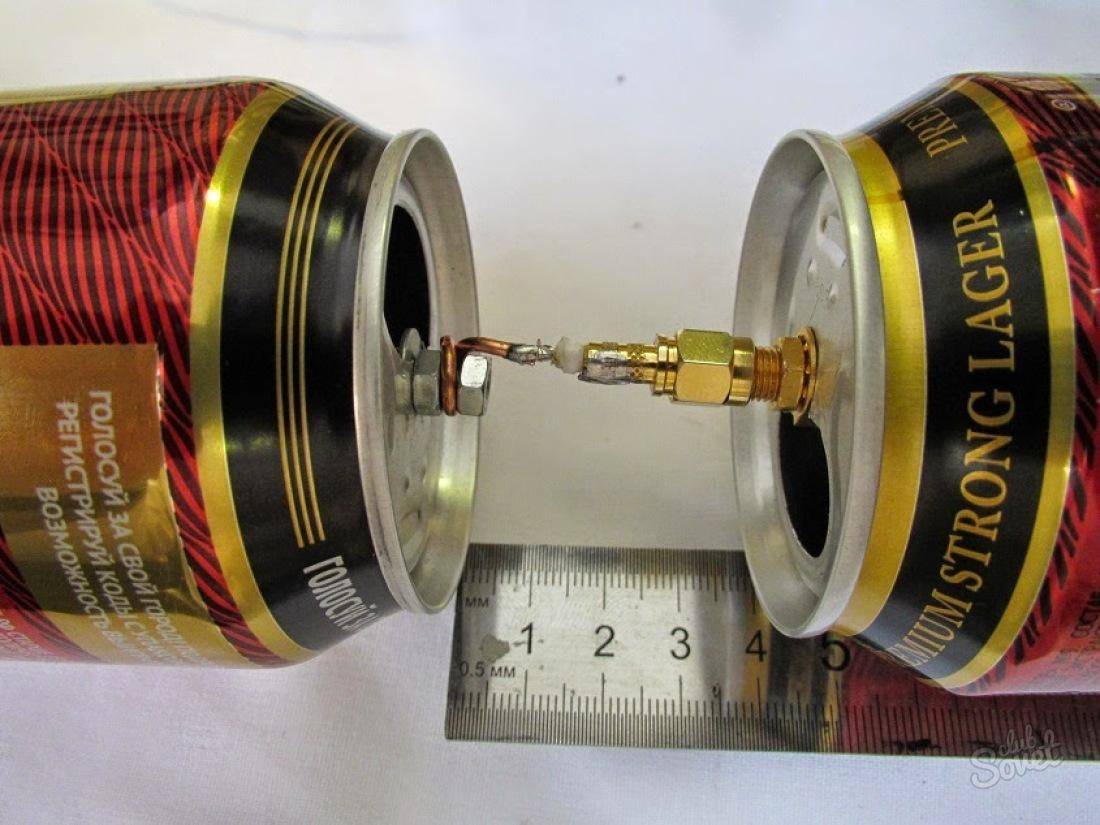

в донышке сделайте отверстие диаметром 7-10 мм и пропустите кабель насквозь через всю банку;
прикрутите оплетку через два шурупа;
прикрепите к планке 2-ю банку на расстоянии 75 мм от первой и зафиксируйте центральную жилу кабеля на саморез;
на свободный конец провода наденьте антенный штекер.

Вот пошаговая видеоинструкция:

Крепление кабеля можно производить и к баночным «язычкам», но лучше всего работает пайка — контакт получается надежным, потери сигнала исключаются.

Такая конструкция будет работать в разы лучше, если поставить на нее антенный усилитель, который продается в любом радиомагазине. В комплекте идет блок питания.

Первый конец кабеля подсоединяем к входным разъемам усилителя.
Прикручиваем плату к двум баночным ушкам на винты с гайками.
На второй конец кабеля устанавливаем блок питания.
Подключаем получившуюся антенну к телевизору.

Продвинутый вариант — это конструкция из 4, 6 и даже 8 банок. Чем больше — тем увереннее прием вдали от ретранслятора.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора – от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
Несколько хомутов или металлических полос для закрепления труб на держателе.
Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).
Простая антенна для дачи: своими руками изготовить может даже школьник

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;

Антенна из пивных банок для цифрового телевидения — пошаговая инструкция

Многие любители просмотра телевизора, не задумываются над тем, каким образом он воспроизводит изображение и что для этого требуется. Каждый наслаждается просмотр любой передачи или фильма.

Может возникнуть момент, когда, находясь на природе, очень захочется посмотреть новую серию сериал или очередной футбольный матч, но при себе отсутствует улавливающее устройство. Такая ситуация может застать даже на даче или в черте города, когда, например, провод повреждается ветром. Выход будет один — смастерить самостоятельно антенну из подручных материалов, в качестве которых, вполне подойдут алюминиевые банки.

Какие банки для антенны выбрать

Если решение принято и имеется устойчивое желание соорудить антенну из подручных средств, в качестве которых могут выступать банки. Порой, когда выбор не слишком большой, остается идти в ближайший магазин или достать из мусорного ведра, уже использованные банки. Выбор лучше остановить на банках, выполненных из алюминия или имеющих жестяные вставки. Состав материала напрямую влияет на способ крепления кабеля. Например, для алюминия идеально подходят саморезы, в то время как паяльные работы применить не получится.

Как выбрать кабель и держатель для антенны

Для работы подойдет два вида кабеля:

плоский двухжильный;
коаксиальный, имеющий жилу и экран.

Как вариант, подойдет обычная вешалка. Самое оптимальное место для размещения изготовленной антенны – вблизи окна. Это обеспечит качественный прием сигнала.

Какие понадобятся инструменты и материалы

Чтобы соорудить антенну своими руками, потребуется запастись следующими материалами:

2 жестяных емкости (минимум 2 штуки);
кабель от антенны;
штекер для подключения;
крепление, на котором будет сооружаться конструкция (подойдет рейка, вешалка для одежды);
саморезы или шурупы;
отвертка;
нож;
плоскогубцы;
изолента.

Для надежного скрепления элементов конструкции следует применять в работе паяльник. Чтобы очистить кабель от краски, потребуется наждачная бумага. Очистительные работы необходимы для проведения через банки кабеля.

Чертежи, схемы и ручной расчёт

Не существует единой универсальной схемы для создания подручной антенны из банок. Главное, соблюсти два основных правила:

банки должны быть парными и располагаться друг напротив друга;
оплетка и центральная жила должны крепиться к разным банкам.

Важно учитывать и расстояние между банками, как правило, оно равняется 75-80 миллиметров. Точные параметры следует высчитывать самостоятельно, поэтому, не следует сразу крепить детали. Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала

Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала.

Изготовление мачты

Варианты изготовления мачты для крепления конструкции, напрямую зависят от фантазии и возможностей. Чтобы обеспечить качественный прием каналов, можно сделать:

рейку — к ней будут приматываться банки при помощи изоленты;
рейку с поперечными рейками, которые придадут мощности антенны.

Для установки изготовленной конструкции можно воспользоваться любой палкой, трубкой из металла или даже самой стеной комнаты.

Важно! Между металлическими элементами и крепление должен отсутствовать контакт. Использование шурупов допустимо, но потребуется следить за их расположением

Сборка

Банки нужно подготовить заранее — промыть хорошо их в горячей воде и просушить. Если банки разного соединения (оплетка и жила), то они должны располагаться в перекрестном порядке.

В банках проделываются отверстия и вкручиваются в них саморезы.

На саморезы крепятся жила и оплетка. После крепления к рейке банок, можно приступать к поиску сигнала.

На заметку! Если рядом не оказалось шурупов, то прикрепить провод можно к язычку банки, который обычно используется для ее открытия.

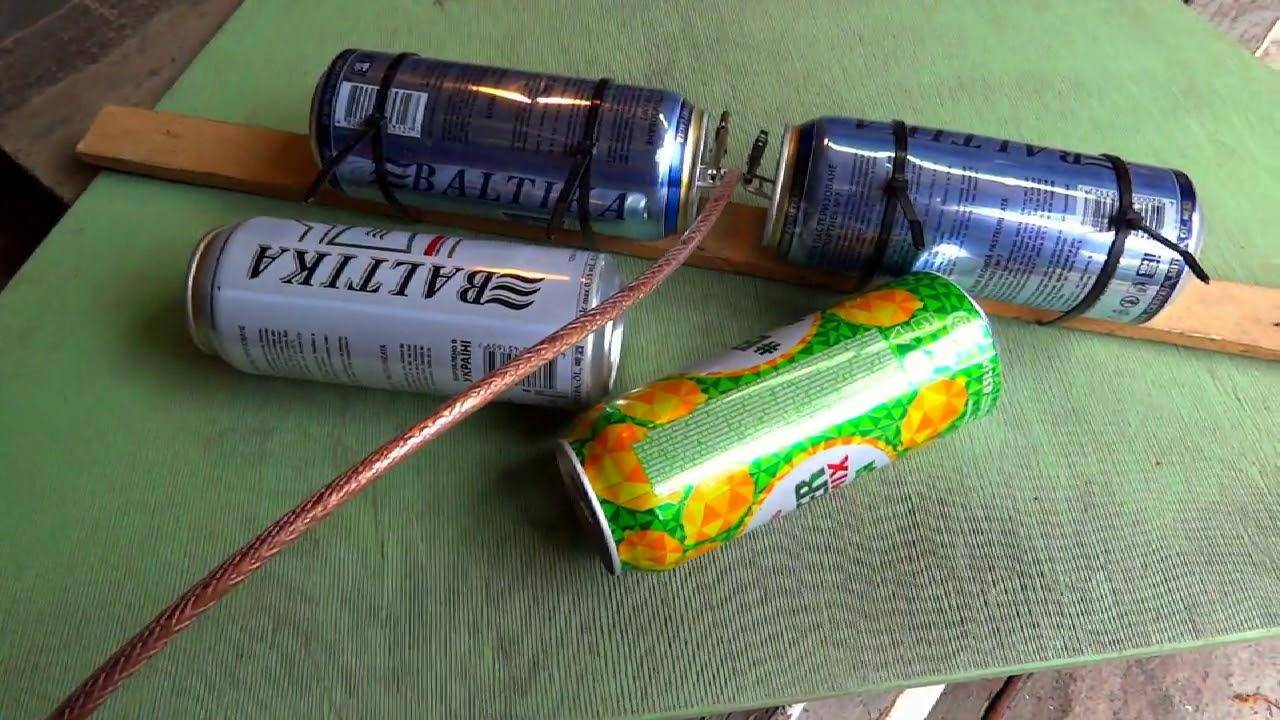

Антенна из четырех банок гарантирует лучший прием сигнала, при большем удалении от ретранслятора.

Чтобы соорудить антенну из четырех банок, потребуется:

взять лист фанеры и сделать на нем разметку основания – расстояние между проводами зависит от сечения используемого провода;
банки предварительно зачищаются от лака, изнутри вкручиваются саморезы;

лучше сделать это через предварительно подготовленное отверстие, которое можно сделать ножом, а разрезанные лепестки метала загнуть вниз;
посередине подсоединяется трансформатор — при помощи прижимных посередине винтов, соединяющих провод между банками и самим трансформатором, располагающимся с обратной стороны фанерного листа.

Завершающим шагом будет являться соединение разъема с коаксиальным телевизионным кабелем и подключение его вторым концом к телевизору.

Настроить антенну из пивных банок на нужный канал

Не будем пересказывать, как сделать из банок антенну самостоятельно – натянуть на палку две жестяные емкости под силу каждому. Главное, чтобы два плеча оставались параллельны, находились горизонтально. Приделать – каждый на собственный лад горазд. Черенок лопаты, вешалка одежная, штора, любой подходящий предмет.

Возникает вопрос, как произвести настройку собранной из пивных банок антенны. Видим два фактора, нуждающиеся в согласовании:

Волновые сопротивления линии и антенны.
Вопрос симметрирования.

Каналы цифрового телевидения облюбовали диапазон ДМВ, симметрирование не имеет решающей роли, как на более длинных волнах. Что касается волнового сопротивления, у идеального полуволнового вибратора цифра колеблется в диапазоне 72 – 76 Ом, согласуется с телевизионным кабелем. Допускали вольности в обращении с цифрами, читатели заметили: нельзя умножать длину антенны на выбранный коэффициент, цифра окажется меньше, полученной графически. Аспекты указанные, погрешность инженерных расчетов (закладывается 30%), приводят к необходимости самодельную антенну настраивать.

Проще сделать, изменяя расстояние меж банками. Варьируется в широких пределах, логично воспользоваться. С увеличением диаметра провода (банки) растет полоса пропускания антенны. Для отношений длины волны, диаметра проволоки, равного 10000, диапазон, где КСВ может быть настроен в требуемых пределах, составляет 6,5%. При отношении 100 параметр вырастает в 2,5 раза. Полезное свойство для антенн. Кстати, по указанной причине рассматриваются литературой полуволновые вибраторы, у которых множество плеч с любой стороны образуют цилиндрические поверхности. По схожим принципам реализованы фрактальные биконусные антенны, рассмотренные кратко в предыдущих обзорах.

Баночные антенны крепите герметиками. Силиконовый сантехнический стоит копейки, найдете в хозяйственном магазине. Чтобы антенну не ломало ветром, прочно крепите конструкцию. Силикон бесстрашно встретит дождь, пропускает радиоволны. Используйте современные технологии, сочетая с проверенными временем конструкциями. Кстати, не одни пивные банки годятся для изготовления антенны. Металлические цилиндры сойдут.

Из сказанного запомним, самостоятельно сделать антенну из банок реально. Причем годятся любые емкости. Возможно делать трубы из картона, обклеивать алюминиевой фольгой, получая приемлемый результат. Отличие от традиционной конструкции в широкополосности, ряде сложностей с согласованием. Открывается широкое поле экспериментаторам: с картоном, фольгой обращаться несравненно проще. Самодельная антенна из банок станет необычным украшением интерьера, если цвета подобраны правильно. В довершение скажем: ролик Ютуб лишен простейших расчетов, тяжело получить хороший результат, отбрасывая теорию. При попытках поймать Первый канал не хватало полосы пропускания устройства. Вот почему антенна из банок, собранная на столе, работала плохо. Хотя… в период Олимпийских игр выяснилось: уОстанкино прием неуверенный, возможно, в этом дело.

Усилитель сигнала из пивной банки

Самый простой способ улучшить прием Wi-FI. Но и эффект дает самый слабый. Берем пустую металлическую банку, промываем от остатков жидкости.

После необходимо отрезать донышко банки и почти отрезать верхнюю часть (предварительно снять ключ). После со стороны отрезанного дна потребуется разрезать банку вдоль.

Разворачиваем банку, как парус, и устанавливаем через отверстие для питья на антенну роутера. После стоит закрепить импровизированный параболический отражатель (как у локаторов) скотчем, жвачкой или клеем — донышком к роутеру.

Обычная антенна Wi-Fi распространяет сигнал во все стороны. Самодельный усилитель направляет его в одну, тем самым усиливая. Если вдруг не заработает — стоит сделать еще один, поэкспериментировав с размером отражателя, длиной сторон и расстоянием до антенны.

Коэффициент укорочения антенны

Под коэффициентом укорочения принято понимать число, показывающее, во сколько раз длина волны линии меньше, нежели в свободном пространстве. Однако сегодня коснемся другой области. Давно замечено: полуволновой вибратор снабжен идеальными характеристиками лишь при минимальной толщине проволоки (отбрасываем высоту подвеса антенны). В реальности провод снабжен конечными размерами, изменяющими характеристики. Касается частоты. Помните, размеры полуволнового вибратора определены длиной волны.

При отклонении от резонанса прием начнет падать, на практике эффекта стараются избежать. С увеличением диаметра стержня вибратора частота уходит вверх. Означает: следует слегка укоротить плечи для точного попадания на канал. Чтобы придать процессу некую научность, введен термин коэффициента укорочения. Коэффициент укорочения антенны показывает, на сколько в процентном отношении потребуется укоротить полуволновой вибратор для придания оптимальных свойств системе.

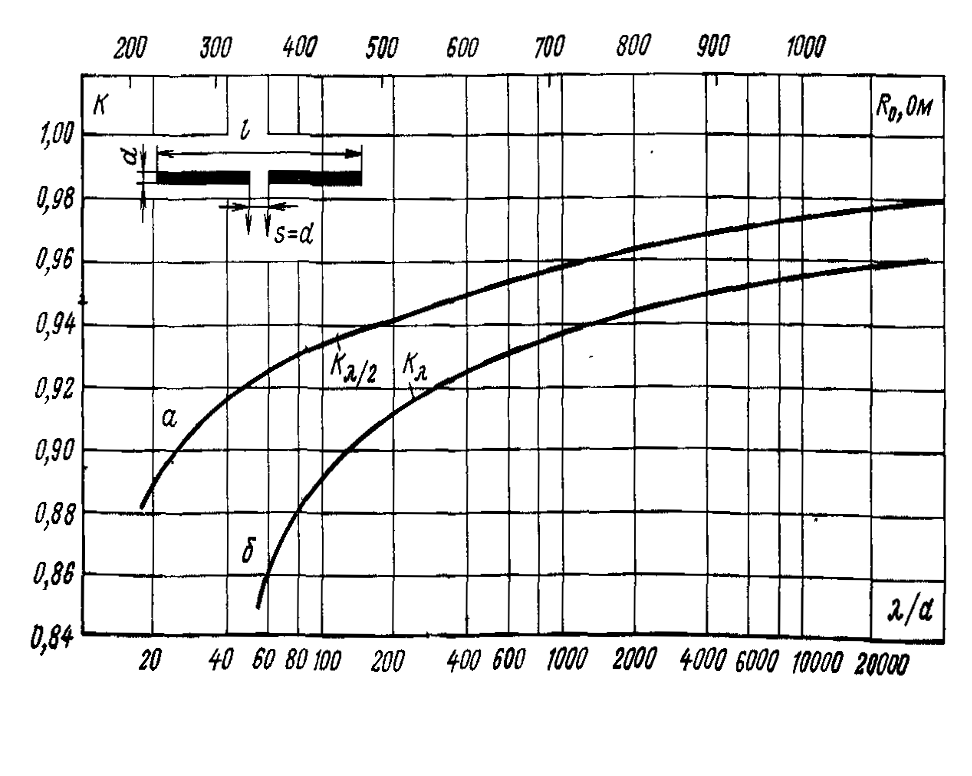

Графика показывает: зависит коэффициент укорочения антенны от отношения длины волны к удвоенному диаметру проволоки, из которой сделан полуволновой вибратор. Придумана иная форма графика, смысл остается прежним. Для расчета удобнее с точки зрения минимизации вычислений. Дана частота 100 МГц, диаметр медной трубки, послужившей материалом, составляет 25 мм. Находим нужную длину полуволнового вибратора, пользуясь формулой.

Определим длину волны: 299792458 / 100000000 = 2,998 м. Коэффициент укорочения находим, пользуясь графиком, разделив 2,998 на 0,025 (толщина проволоки), получается 120. Рисунок показывает: К = 0,482. Заключаем: суммарная длина полуволнового вибратора составит 1,445 метра. Сразу оговоримся, расчетный график сильно расходится с приведенным ниже (теоретически предполагаются идентичными). Во втором случае длина получается меньше, антенну укоротить проще, нежели нарастить. В пользу последнего графика говорит факт: рекомендует форум радиолюбителей, люди собрались с практическим прицелом, следовательно, можно доверять. В любом случае стоит попробовать оба рисунка.

Какую же антенну выбрать для цифрового телевидения?

Проведем испытания и определим какая же антенна обладает лучшей чувствительностью.

В итоге вот как расположились звезды:

Итак, вывод прост:

если телевизионная вышка находится в непосредственной близости к вам, то вполне сгодится простейшая штыревая антенна, которая спрячется за телевизором и не будет никому мешать.

Ну а если вышка все таки далеко, то смело делайте второй вариант. По своей чувствительности он оставляет за собой даже покупные антенны с усилителем! Не верите? Тогда прочитайте отзывы здесь –

https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html#comment

Какие бывают приспособления

Существует три вида устройств:

Дециметровое. В хозяйстве чаще применяется более простая модель такого приспособления, это типа Z. Она отлично работает и качество ее сигнала не зависит от погодных условий.
Логопериодическое. Такое приспособление довольно просто выполнить, поскольку оно обладает идеальной согласованностью со всеми диапазонами частот. Для выполнения нет необходимости придерживаться каких-то определенных каких-то определенных габаритов, достаточно применять средние технические размеры. Ее можно применять не только в квартире, но и в загородном доме.
Всеволновое. Данное устройство также просто выполнить, для таких целей подойдут практически любые подручные металлические средства. Приспособление отлично ловит ТВ-сигнал и достаточно устойчиво к помехам. Если ее разместить недалеко от телевышки, то можно при его помощи смотреть и аналоговое телевидение.

Также в зависимости от места размещения, бывают комнатные и уличные приспособления. Комнатные устройства эффективны только в зоне активного сигнала, для частных построек лучше применять телеприемники. Такие устройства бывают пассивными и активными. Пассивные не нуждаются в усилении, поскольку они усиливают принимаемый сигнал за счет собственной геометрии. Активные устройства нужно оборудовать усилителем.

В данном видео рассмотрим как сделать антенну для ТВ своими руками:

ТВ-антенна из пивных банок

Данная конструкция является наиболее простой антенной для телевизора, которая выполнена своими руками.

Чтобы изготовить телевизионную антенну из пивных банок понадобятся две жестяные банки, объемом 0,5 или 0,75 литра. Однако перед тем, как перейти непосредственно к изготовлению ТВ-антенны своими руками из банок, следует учесть несколько нюансов такой процедуры. Главной особенностью такого процесса является наличие качественного телевизионного провода с сопротивлением около 75 Ом.

Также необходимо помнить, что чем длиннее будет кабель, тем лучше будет устройство ловить сигнал, что особенно важно для метрового диапазона. Сигнал ДМВ ТВ-антенны своими руками тоже зависит от длины провода, но не настолько

Помимо этого потребуется приготовить саморезы, тремпель, паяльник, изоленту. Чертеж для ТВ-антенны из пивных банок вам не понадобится, такое устройство легко выполнить и без него.

Используйте пивные банки для создания антенны к ТВ

Пошаговая инструкция о том, как сделать антенну из пивных банок своими руками:

Первым делом приготовьте кабель. Для этого нужно отмерить десять сантиметров провода и выполнить надрез. Затем зачистите небольшой участок провода и скрутите его в виток.
Зачистите на кабеле внутреннюю жилу.
К проводу присоедините штекер, он нужен для подключения приспособления к телевизору.

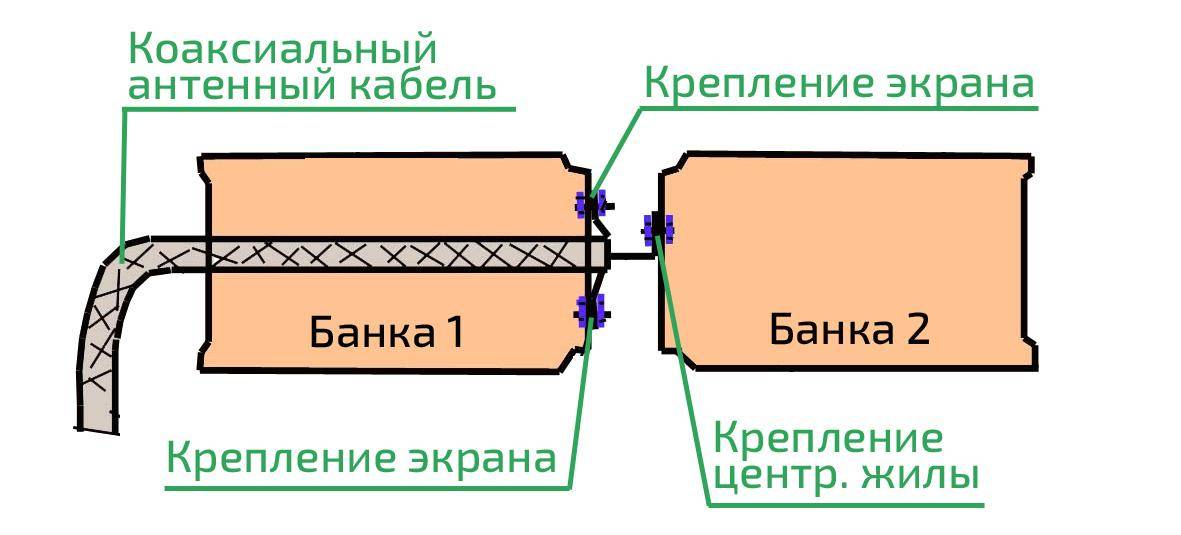

Далее зафиксируйте контакты к пивным банкам, к одной банке крепится экран при помощи саморезов, ко второй – жила.
Далее присоединяется кабель к приемнику, для этого его нужно хорошо зафиксировать

В этих целях можно применить деревянную планку.
Чтобы зафиксировать банки примените изоленту, на этом этапе важно проследить, чтобы банки располагались на одной линии.

Телевизионная антенна из пивных банок своими руками готова. Такое устройство в состоянии принимать как метровый, так и дециметровый диапазон частот.

Передача и прием телевизионных сигналов

С точки зрения физики антеннами называют многополюсные проводники, которые излучают и принимают радиоволны в разных частотных диапазонах. Благодаря этим свойствам они могут принимать большое число сигналов, передающихся с разной длинной волны и частотой. Скорость распространения радиоволн составляет десятки тысяч километров в секунду. Это позволяет передать любую информацию на далекие расстояния мгновенно.

Аналогичный принцип работы у телевизионных систем:

Передатчик (ретранслятор) отправляет на местность сигналы с разной частотой. По каждому из них вещает конкретный телеканал.
Антенна эфирная или цифровая для телевизира принимает поступающий сигнал и передает его на устройство отображения.

В конкретных случаях применяются дополнительные устройства:

Усилитель. Служит средством более мощного излучения, радиус которого увеличивается в разы. В результате этого принимаются слабые сигналы.
Ресивер. Для передачи объемного изображения в высоком разрешении информация декодируется в формат DVB-T2, который для просмотра канала цифрового телевидения нужно декодировать.

Вместе эти устройства обеспечивают зрителя телевидением с прямым вещанием.

Рассмотрев принцип работы телевидения можно сделать вывод — антенна является обязательным элементом и без нее невозможен просмотр телеканалов.
