Общие принципы размещения датчиков протечки
Любой владелец помещения (жилого или офисного) знает, где проходят коммуникации водоснабжения или отопления. Потенциальных мест протечки не так много:
- запорные краны, смесители;
- соединительные муфты, тройники (особенно это касается пропиленовых труб, которые соединяются методом пайки);
- вводные патрубки и фланцы бачка унитаза, стиральной или посудомоечной машины, гибкие шланги кухонных смесителей;
- места подключения приборов учета (счетчиков воды);
- радиаторы отопления (могут протекать как по всей поверхности, так и в местах соединения с магистралью).
Разумеется, в идеале, датчики должны быть расположены именно под этими устройствами. Но тогда их может быть слишком много, даже для варианта самостоятельного изготовления.
На самом деле, достаточно 1–2 датчиков на потенциально опасное помещение. Если это ванная комната, или туалет — как правило, имеется порожек входной двери. В этом случае, вода набирается, как в поддон, слой может достигать 1–2 см, пока жидкость не прольется через порог. В этом случае, место установки не критично, главное, чтобы датчик не мешал передвигаться по комнате.
На кухне датчики устанавливаются на пол под раковиной, за стиральной или посудомоечной машиной. Если возникнет протечка, она сначала образует лужицу, в которой и сработает сигнализация.
В остальных помещениях прибор устанавливается под радиаторами отопления, поскольку через спальню или гостиную трубы водоснабжения не прокладываются.
Не лишним будет установка датчика в нишу, по которой проходят стояки трубопроводов и канализации.
Наиболее критичные точки прорыва воды
При равномерном рабочем давлении, риск протечки минимален. Тоже самое относится к смесителям и кранам, если вы открываете (закрываете) воду плавно. Слабое место системы трубопроводов проявляет себя при гидроударах:
- клапан подачи воды в стиральную машину при запирании создает давление, в 2–3 раза превышающее номинал водопровода;
- то же самое, но в меньшей степени, относится к запирающей арматуре бачка унитаза;
- радиаторы отопления (а также места их подключения к системе) зачастую не выдерживают тестовую опрессовку, которую проводят предприятия теплоснабжения.
Как правильно размещать датчики

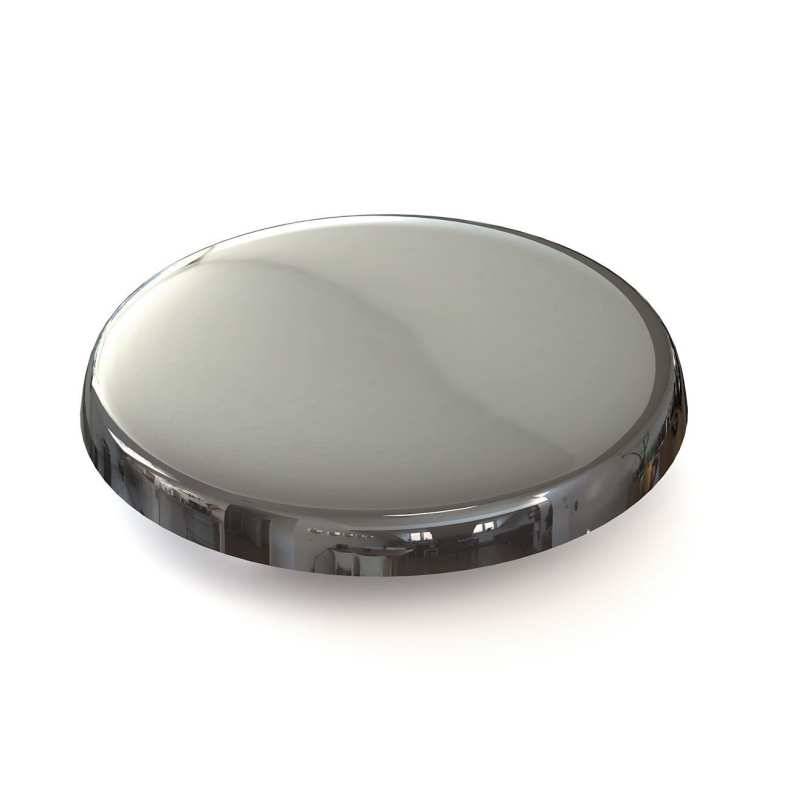

Контактная пластина должна располагаться как можно ближе к поверхности пола, не касаясь его. Оптимальная дистанция: 2–3 мм. Если контакты разместить непосредственно на полу, будут возникать постоянные ложные срабатывания из-за конденсата. Большое расстояние снижает эффективность защиты. 20–30 миллиметров воды, это уже проблема. Чем раньше сработает датчик, тем меньше потери.
Панель «Силовой расширитель»
В загородном доме часто приходится управлять более чем одним внешним устройством, и одного встроенного реле для этого не достаточно. В этом случае рекомендуется использовать дополнительный модуль, получивший название «Силовой расширитель», который включает два энергонезависимых реле с максимальной нагрузкой 2кВт каждое.
«Силовой расширитель» подключается к любому из шести разъемов на плате контроллера «Аквасторож». Два реле модуля работают параллельно и имеют по три контакта каждый. В руководстве пользователя наглядно продемонстрированы варианты подключения различного внешнего оборудования. Это и насосы, и сторонние высоковольтные краны и пр. Вне зависимости от выбранного режима работы основного реле, реле модуля «Силовой расширитель» переключаются как при срабатывании датчика, так и при нажатии кнопок «Открыть» и «Закрыть». Наличие входа на плате позволяет последовательно подключить к системе более одного модуля «Силовой расширитель».
Увеличиваем время автономной работы – подключаем «батарейный блок»
Последний модуль, о котором мне хотелось бы рассказать в рамках этого обзора, представляет собой «батарейный блок», позволяющий увеличить время автономной работы системы «Аквасторож» от резервного источника питания. К одному контроллеру можно подключить до трех комплектов батарей, подключенных параллельно, что позволяет увеличить время автономной работы до 9 лет.
Применение дополнительных батарейных блоков может быть интересно не только в случаях, когда необходимо быть уверенным в работоспособности системы при возможных длительных отключения внешнего питания, но и при подключении большого числа кранов, дополнительных модулей и их активного использования.
Тонкости монтажа

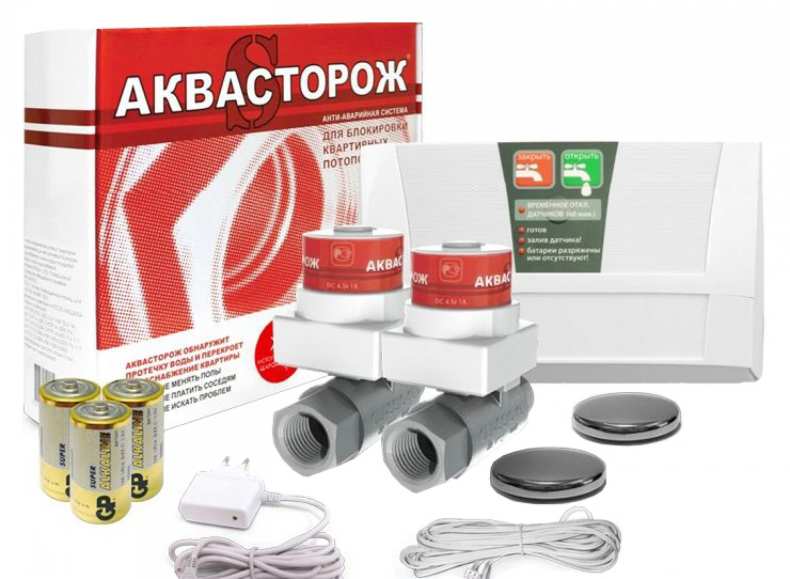

К нам на тестирование поступил набор комплектации «Премиум», состоящий из контроллера, двух шаровых электрокранов на трубу ½”, двух проводных датчиков, сетевого блока питания, трёх батарей, радиобазы с двумя беспроводными датчиками, один из которых с кнопками ручного управления, и дополнительного батарейного блока для увеличения времени автономной работы, а также необходимые провода разной длины для подключения проводных датчиков протечки и крепеж для контроллера. Т.о. можно сделать вывод, что это готовое для установки решение. Оговоримся сразу: мы не стали устанавливать его в действующую систему водоснабжения, ограничившись экспериментальной проверкой в условиях, приближенных к реальным.
Белый корпус контроллера «Аквасторож» со скошенными гранями смотрится вполне достойно для того, чтобы не прятать его в сантехнический шкаф, а вывесить на видное место в коридоре или туалете, либо в помещении, где уровень влажности не превышает 70%. На лицевой панели находятся три кнопки: одна из них закрывает все краны, другая — открывает, а последняя служит для временного отключения датчиков на 60 минут. Это может пригодиться в том случае, если один из датчиков случайно залит водой, но высушить его нет времени — например, нужно срочно принять душ. Длительное нажатие одной из двух первых кнопок переводит систему в «спящий режим», когда она не производит никаких действий, то есть, по сути, выключена. И это единственный способ быстро деактивировать её: вспомним, что внутри находятся ионисторы, так что простое отсоединение блока питания и батарей ничего не даст. Инструкция рекомендует подобный алгоритм действий — временное отключение датчиков, открытие кранов и деактивация — при возникновении пожара.
Моторизованные краны выполнены из толстостенной латуни и покрыты никелем, но оценить его механическую прочность и, тем более, коррозионную стойкость мы не смогли из-за отсутствия необходимого оборудования. Можем лишь отметить, что запорный механизм в открытом состоянии не приводит к сужению проходного сечения трубы, как это бывает в некоторых кранах и, в особенности, вентилях; тем самым не создаётся дополнительных препятствий потоку воды. Для управления положением заслонки на кране установлен пластиковый «набалдашник», содержащий электромотор с редуктором. Шестерни привода металлические, что обеспечивает достаточную надёжность. При снятии редуктора имеется возможность ручного поворота заслонки для этого необходимо снять пластиковый кожух и открутить четыре винта. Произвести эти операции в труднодоступном месте, где обычно и устанавливают краны, довольно затруднительно, зато от такой возможности будет польза в процессе установки: если редуктор мешает вращать кран, его можно временно снять.
Сборка модулей и подсоединение проводов не представляют никаких трудностей даже в отсутствие инструкции: части корпуса соединяются на защёлках, провода оканчиваются разъёмами, ответные гнёзда на печатной плате подписаны. Вот только «защиты от дурака» не предусмотрено, и если беспечно проигнорировать надписи, то можно подсоединить шаровые краны на место датчиков, и наоборот. Судя по всему, такая оплошность не должна привести к повреждению деталей, но инструкцию всё же лучше прочитать, ибо в соединении датчиков есть нюансы. Тем более что инструкция небольшая, и составлена грамотно и наглядно.
К радиобазе первоначально прилагаются два беспроводных датчика, заранее «привязанные» к базе. Новые датчики, которые можно докупить, следует вначале зарегистрировать в памяти радиобазы, но это также не представляет сложностей. Один из датчиков имеет кнопки управления кранами, позволяющие открывать и закрывать их вручную, но пикантность ситуации в том, что кнопки будут видны лишь после собственноручного закрепления наклеек на корпусе датчика, а без них они почти не отличаются. Как всегда, выручит внимательное чтение инструкции. При наличии помех, канал радиосвязи можно сменить при помощи DIP-переключателей, установленных в базе.
Дополнительное реле, присутствующее в управляющем модуле комплектации «Премиум», можно использовать для различных действий согласно вашей фантазии. Например, подключённое к нему устройство сигнализации сообщит о срабатывании системы, что может пригодиться в случае, если авария произошла по вине соседей: перекрытие воды на вашем стояке здесь уже не поможет, а вот предупредить соседей сверху о том, что они заливают – полезно.
Как работает, особенности устройства
Принцип работы не изменяет старым традициям рынка. Как только сенсор замечает в радиусе действия повышения уровня жидкости — посылает специальный сигнал для прекращения подачи воды со всех кранов. Вместе с этим, устройство создает звуковое оповещение для владельца. Алгоритм обнаружения классический, и так работают абсолютно все системы по защите от протечек.
Есть некоторые особенности, отличающие аквасторож от подобных ему устройств и выделяют его на фоне прочих:
- Датчики постоянно анализируются, как только система не может их найти, или испытывает проблемы с сигналом — краны закрываются;
- После заряда основного источника питания, контур переходит на режим работы через встроенный источник. Источник встроенного питания нужен для того, чтобы в случае отключения электричества, система могла проводить мониторинг даже с отсутствующими батареями. Это нужно для устранения критических ситуаций, в которых электричество было отключено одновременно с протечкой или прорыв начался следом. После часа работы на бесперебойнике, аквасторож закрывает все возможные краны, и уходит в режим сна;
- Аварийный сигнал будет сигнализировать при поломке крана, это касается как излома металлических элементов, так и закисания отдельных частей;
- Чувствительность можно регулировать в ручном режиме, так как бывают случаи срабатывания и оповещения от защитного контура при высокой влажности помещения. Это происходит из-за того, что конденсат формируется на металлических частях, и попадает на датчики. В следствии этого происходит ложное срабатывания;
- Если случайно произошло попадание на сенсор воды (Например, при уборке в доме) можно задать на устройстве режим принудительного открытия кранов. Действует такой ровно 60 минут, после чего все будет перекрыто вновь;
- Чтобы краны не подвергались долгому застою, раз в 2 недели система их «Перезагружает», открывая и закрывая несколько раз;
- В расширенной версии идут специальные краны, с возможностью регулирования положения, заслоняющего элемента. Они умеют передавать данные о состоянии главному контроллеру.
Из главного преимущества системы — вытекает и главный недостаток. Быстрое закрытие формирует низкий крутящий момент, из-за усилия, которое машина применяет. Но производитель разработал многослойную систему прокладок, пружинящая силиконовая, и две тефлоновых. Это сводит трение к минимуму, и позволяет шарику проворачиваться намного легче.
Кнопки включения / выключения удаленной системы
Возможность включения и отключения не только с контроллера, но и с других точек реализована с помощью специальных кнопок. Они бывают двух типов: проводные и беспроводные. Обычно они находятся возле входной двери. Это особенно удобно для владельцев частных домов, у которых в подвале установлена система защиты от наводнений Aquastoro.
Проводная кнопка очень похожа на обычный двухклавишный переключатель. Каждый ключ подписан – «закрыть» или «открыть». При нажатии выполняется соответствующее действие. Если зажать любую из кнопок в течение длительного времени, система перейдет в состояние «сна», перестанет отслеживать сигналы. Проводная кнопка для удаленного отключения AquaGuard поставляется в комплекте с кабелем длиной 10 метров.
Кнопка беспроводной связи имеет ключ. При нажатии вверху система открывается, внизу закрывается. При нажатии раздается звуковой сигнал. Подобный сигнал подтверждает выполнение команды. Эту кнопку можно использовать как кнопку тестирования. Поставьте на место, где вы планируете установить беспроводной датчик, проверьте, как выполняются команды. Если пропусков зажигания нет, на это место можно поставить датчик.
Установка
Принцип установки системы «Аквасторож» продемонстрирован в официальном видео.
Несмотря на простоту установки, у владельцев возникает два основных вопроса:
- Аквасторож устанавливает до или после счетчика?
- Нужен ли фильтр грубой очистки перед электрическим краном?
Чтобы дать достоверную и актуальную информацию, мы проконсультировались с представителями компании ООО «Суперсистема» по бесплатному телефону 8 800 555-35-71.
Согласно рекомендациям службы поддержки, фильтры грубой очистки и счетчики, следует устанавливать после электрокранов системы Аквасторож. Это связано с тем, что и фильтры и счетчики, могут стать причиной протечки.
Ниже приведен пример того, как не следует монтировать элементы водопроводной системы.
Первое, что сразу бросается в глаза, это неправильная установка косых фильтров грубой очистки
Зачастую сантехники исходят из того, как им удобней сделать, а не из того, как правильно/лучше.
Косой фильтр должен быть установлен согласно общепринятым рекомендациям, иначе его эффективность резко снижается
В конкретном случае, с УК была согласована возможность установки электрокранов до счетчиков и перепаяна разводка.
Вариант подключения “Аквасторожа” до счетчика воды
Очередность элементов с учетом рекомендаций производителя системы защиты от протечек: электрокран, косой фильтр, водяной счетчик. К минусам следует отнести большое количество соединительных пенопропиленовых муфт — результат использования «огрызков» от первого варианта разводки
В видео ниже продемонстрирован монтаж системы Аквасторож опытным сантехником.
Особенности системы «Аквасторож»
Впервые познакомившись с таким приспособлением возникает логичный вопрос: как он работает? Детально рассматривая этот вопрос можно сказать, что оно представляет собой целую систему по контролю за различными утечками жидкости из трубопровода.
Изготавливается Аквасторож отечественной торговой маркой Суперсистема. Не переживайте о качестве, ведь устройство действительно эффективное и надежное.
Начиная ознакамливаться с конструкций, нельзя не выделить составные части. Сюда входят:
- Краны, имеющие электроприводы.
- Датчики, которые контролирую показатели воды.
- Контроллеры, получающие сигналы от датчика. При аварийной ситуации именно он подает сигнал на кран, который осуществляет перекрытие воды.
Стоит сказать, что на данный момент вы можете приобрести две версии устройства: Классику и Эксперта. Отличаются они друг от друга функциональными возможностями, некоторыми конструкционными решениями и другими деталями.
В целом, конструкция не отличается от любой другой защитной системы, но все элементы выполнены на высоком уровне.
Установка
Принцип установки системы «Аквасторож» продемонстрирован в официальном видео.
Несмотря на простоту установки, у владельцев возникает два основных вопроса:
- Аквасторож устанавливает до или после счетчика?
- Нужен ли фильтр грубой очистки перед электрическим краном?
Чтобы дать достоверную и актуальную информацию, мы проконсультировались с представителями компании ООО «Суперсистема» по бесплатному телефону 8 800 555-35-71.
Согласно рекомендациям службы поддержки, фильтры грубой очистки и счетчики, следует устанавливать после электрокранов системы Аквасторож. Это связано с тем, что и фильтры и счетчики, могут стать причиной протечки.
Ниже приведен пример того, как не следует монтировать элементы водопроводной системы.
Первое, что сразу бросается в глаза, это неправильная установка косых фильтров грубой очистки
Зачастую сантехники исходят из того, как им удобней сделать, а не из того, как правильно/лучше.
Косой фильтр должен быть установлен согласно общепринятым рекомендациям, иначе его эффективность резко снижается
В конкретном случае, с УК была согласована возможность установки электрокранов до счетчиков и перепаяна разводка.
Очередность элементов с учетом рекомендаций производителя системы защиты от протечек: электрокран, косой фильтр, водяной счетчик. К минусам следует отнести большое количество соединительных пенопропиленовых муфт — результат использования «огрызков» от первого варианта разводки
В видео ниже продемонстрирован монтаж системы Аквасторож опытным сантехником.
Радиобаза
Это небольшой блок, который подключается к основному контролеру или любому другому периферийному устройству. Предназначен он для обслуживания беспроводных датчиков утечки воды. К одной радиобазе можно подключить до 8 датчиков. Они сканируются в постоянном режиме с малым интервалом. При невыходе датчика на связь в течение 10 минут, подается команда на закрытие кранов.

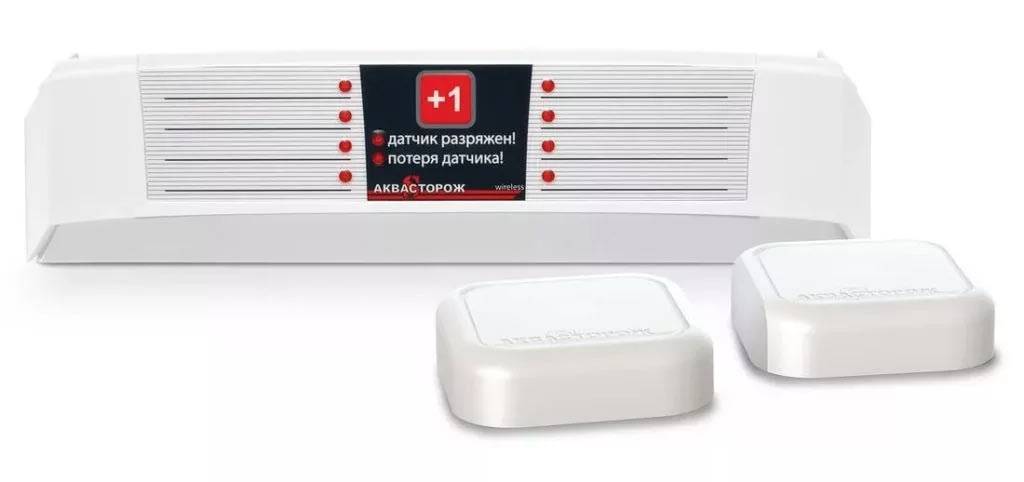

Дополнительный блок «Радиобаза» позволяет использовать беспроводные датчики
При установке беспроводных датчиков, их надо сначала прописать в базе. Для этого подносим датчик к базе, нажимаем на корпусе кнопку +1. Устройство записывает информацию о датчике в свободную ячейку энергонезависимой памяти. Так поочередно заносим в память все датчики. Чтобы при срабатывании не было проблем с идентификацией, лучше на корпусе ставить номера, а напротив соответствующего светодиода написать место установки датчика.
Характеристики радиобазы — модуля для обслуживания беспроводных датчиков затопления
В штатном режиме при питании через адаптер (есть сеть 220 В) сканирование беспроводных датчиков происходит практически непрерывно. При питании от батарей или аккумулятора, есть два варианта работы: активный и энергосберегающем. Выбор режима — за пользователем. Для перехода на энергосберегающий режим надо на радиобазе снять соответствующую перемычку. В этом случае тестирование будет происходить примерно раз в минуту, так что в случае аварии будет присутствовать некоторая задержка. Зато заряда трех батареек будет хватать примерно на 3 года. При активном режиме работы и непрерывном тестировании датчиков, батареи разряжаются гораздо быстрее.
Радиобаза
это небольшой блок, который подключается к основному контроллеру или любому другому периферийному устройству. Он предназначен для обслуживания беспроводных датчиков протечки воды. К радиобазе можно подключить до 8 датчиков. Они сканируются непрерывно с короткими интервалами. Если датчик не обменивается данными в течение 10 минут, дается команда закрыть краны.
При установке беспроводных датчиков их необходимо предварительно зарегистрировать в базе данных. Для этого подносим сенсор к базе, нажимаем кнопку +1 на корпусе. Устройство записывает информацию датчика в свободную ячейку энергонезависимой памяти. Итак, давайте по очереди запишем все датчики. Чтобы при активации не возникало проблем с идентификацией, лучше нанести цифры на корпус и написать положение датчика напротив соответствующего светодиода.
В штатном режиме при питании от адаптера (есть сеть 220В) сканирование беспроводных датчиков происходит практически непрерывно. При питании от батареек или аккумуляторов есть два варианта работы: активный и энергосберегающий. Выбор режима остается на усмотрение пользователя. Для перехода в режим энергосбережения необходимо снять соответствующую перемычку на радиобазе. В этом случае тесты будут запускаться примерно раз в минуту, поэтому в случае аварии будет некоторая задержка. Но зарядки трех аккумуляторов хватит примерно на 3 года. При активной работе и непрерывном тестировании датчиков аккумуляторы разряжаются намного быстрее.
Контроллеры
Блоки управления системой защиты от протечек «Аквастороз» имеют модульную конструкцию. Для расширения функциональности или увеличения количества обслуживаемых устройств в основной блок управления добавляются дополнительные. В зависимости от варианта исполнения к одному устройству можно подключить 5 (Expert) или 6 (Classic) отводов и неограниченное количество проводных датчиков. Для беспроводного подключения необходимо приобрести дополнительный базовый радиоблок и подключить его к основному модулю.
На передней панели расположены светодиодные индикаторы, отображающие состояние подключенных беспроводных датчиков. К блоку управления также есть возможность подключения внешних устройств типа «Умный дом». В корпус встроен ИБП, обеспечивающий непрерывную работу от трех разных источников питания. Кроме того, сам ИБП без внешних источников питания гарантирует работу системы в течение одного часа. Если за это время не появилось никаких новых источников, генерируется сигнал на закрытие кранов и система переходит в «спящий» режим».
Помимо описанных выше отличий, контроллер версии Expert предоставляет следующую информацию:
- Контроль обрыва проводных датчиков и закрытия кранов при «утечке». При этом на панели загорится светодиод, который «привязан» к определенному датчику.
- Контроль обрыва резьбы шарового крана и индикация повреждений.
Как упоминалось выше, оба варианта – Classic и Expert – имеют PRO-вариацию. В этом случае также есть бистабильное реле мощности (220 В, 16 А), которое в аварийной ситуации отключит подачу питания на стороннее устройство. Такой вариант хорош для частного дома. Питание на насос обычно передается через контакты этого реле. Таким образом, система не только отключает воду, но и останавливает насос.
Функция контроля положения заслонки клапана доступна в любой версии. Состояние стопорного шарика проверяется после каждого рабочего цикла (даже после самоочистки). Если расположение отличается от стандартного, включается звуковой сигнал и мигают все светодиоды панели.
Радиобаза
Это небольшой блок, который подключается к основному контролеру или любому другому периферийному устройству. Предназначен он для обслуживания беспроводных датчиков утечки воды. К одной радиобазе можно подключить до 8 датчиков. Они сканируются в постоянном режиме с малым интервалом. При невыходе датчика на связь в течение 10 минут, подается команда на закрытие кранов.
Дополнительный блок «Радиобаза» позволяет использовать беспроводные датчики
При установке беспроводных датчиков, их надо сначала прописать в базе. Для этого подносим датчик к базе, нажимаем на корпусе кнопку +1. Устройство записывает информацию о датчике в свободную ячейку энергонезависимой памяти. Так поочередно заносим в память все датчики. Чтобы при срабатывании не было проблем с идентификацией, лучше на корпусе ставить номера, а напротив соответствующего светодиода написать место установки датчика.
Характеристики радиобазы — модуля для обслуживания беспроводных датчиков затопления
В штатном режиме при питании через адаптер (есть сеть 220 В) сканирование беспроводных датчиков происходит практически непрерывно. При питании от батарей или аккумулятора, есть два варианта работы: активный и энергосберегающем. Выбор режима — за пользователем. Для перехода на энергосберегающий режим надо на радиобазе снять соответствующую перемычку. В этом случае тестирование будет происходить примерно раз в минуту, так что в случае аварии будет присутствовать некоторая задержка. Зато заряда трех батареек будет хватать примерно на 3 года. При активном режиме работы и непрерывном тестировании датчиков, батареи разряжаются гораздо быстрее.
Дополнительная информация
Аквасторож комплектуется проводными и беспроводными датчиками. Это зависит от выбранного типа сборки, и дополнительных опций. Такие системы сканирования могут комбинироваться, и работать одновременно. Основной контроллер проверяет все датчики на их присутствие в рабочем контуре, и, если замечает, обрыв провода, или выход из строя основных сегментов — блокирует подачу жидкости. В расширенной комплектации на панели есть дополнительные свеодиоды, которые отвечают за количество датчиков, и показывают в какой части цепи произошла протечка.

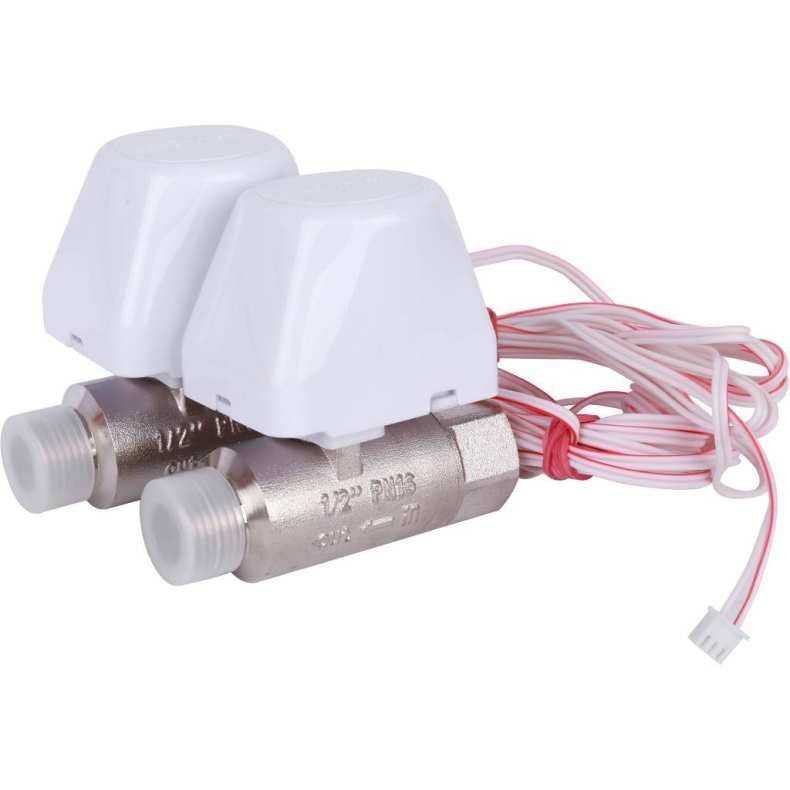

Краны с шаровым механизмом выполнены из латуни, покрытого слоем никеля. Их закрытие и открытие происходит при помощи специального мотора. Пластиковые редукторы в расширенной версии заменены на металлические шестерни. Также в более дорогой комплектации контролируются положения запорных элементов и передаются на основную базу.
