План проведения работ
Качественное армирование фундамента подразумевает под собой следование следующим этапам:
Разработка проекта, в котором в обязательном порядке учитываются особенности грунта, полученными в результате геологических исследований. Именно характеристика почвы обуславливает выбор типа фундамента и его глубину, а также позволяет определиться с расчетами о предстоящих тратах;
Подготовка участка, во время которой снимается плодородный слой и наносится разметка будущего основания. Для правильного измерения расстояния используется рулетка, а направляющие колышки вбиваются в землю с шагом в 30 см. Такие колышки в обязательном порядке устанавливаются на местах будущих углов. Затем между ними натягивают шнур либо толстую нить
Когда намечают углы, важно соблюдать в них 90°, в особенности следовать этому требованию необходимо при строительстве дома из бруса;
Выкапывание траншеи и укладка на нее дно песчаной подушки толщиной в 10-15 см, что необходимо для уплотнения грунта. Чтобы добиться максимальной усадки, песок следует смочить водой
Тем не менее, некоторые виды почвы требуют использования геотекстиля, который защитит фундамент от разрушения в результате воздействия грунтовых вод;
Сборка опалубки, для чего используются деревянные щитки. Для регулировки высоты применяется рулетка, все образующиеся щели укрывают пленкой;
Монтаж арматуры, качество вязки которой и расположение прутов отвечает за жесткость и надежность фундамента;
Заливка конструкции бетонным раствором.
Выполнение каждого отдельного этапа не вызывает особых трудностей. Единственное, что потребует определенных усилий, знаний и времени, так это непосредственная вязка арматуры. Кстати, в процессе выполнения работы необходимо помнить о создании отверстий для коммуникационных входов и выходов.
Армирование углов ленточного фундамента
На углы оказывается разнонаправленная сила сжатия, поскольку почва имеет свойства расширяться или сужаться в зависимости от сезона, просаживаться под воздействием большого веса здания или подмываться подземными водами. Ошибки при армировании углов допускать нельзя, поскольку может получиться 4 разных фундаменты, которые буду жить своей жизнью. Трещин и разломов избежать будет трудно и такая конструкция будет такой же неэффективной, как и фундаменты без армирования. Существует несколько способов укрепления углов.
- Специальной сварной сеткой. Используется готовая конструкция для укрепления нижнего и верхнего яруса фундамента. Ячейка не более 200 х 200 мм, толщина арматуры зависит от веса строения, чаще всего – 12 мм. Каждые 50-60 см ярусы металлической сетки соединяются вертикальной арматурой. Перепуск на углы – от 80 сантиметров.
- Армирование ленточного фундамента отдельными арматурными стержнями. Принято считать, что это – лучший способ, поскольку сварные соединения в поясе усиления не желательно допускать. Его можно разделить условно на несколько категорий:
- армирование Г-образной продольной арматурой углов с перепусками лапок от 60 сантиметров;
- армирование П-образными элементами прямых углов и примыканий;
- укрепление примыканий Г-образными изделиями.
Существует несколько важных правил армирования углов ленточных фундаментов, которых надо придерживаться:
- длина перепусков должна быть не менее 50 диаметров используемой арматуры;
- при укрепление широких углов (более 160) арматура должна повторять его очертание и быть целой;
- при значении менее 160целой может быть только внешняя арматура;
- шаг поперечных перемычек должен быть равен не менее 0,75 высоты фундамента и не более 50 сантиметров;
- анкеровка арматуры в бетоне осуществляется: прямым окончанием стержня, лапками, крюками, загибом стержня (петлей). Не желательно использовать сварные соединения и цементирование.
Возможно, армирование – не самое легкое занятие для начинающего строителя, но несколько часов потраченного времени позволят сэкономить огромную сумму денег, которая ушла бы на наем профессиональной бригады и массу сопутствующих расходов.
Правила вязки
Вязать арматуру для силового каркаса можно несколькими способами:
- Ручная вязка стальным крючком и кусачками.
- Полуавтоматическая вязка специальным крючком, который может находится в реверсивном движении.
- Автоматический способ с применением пистолета или шуруповерта с насадкой для вязания проволоки.
Занимаясь частным домостроением, собственник может заказать готовый армокаркас на специализированном предприятии.
Несмотря на высокое качество сборки готовой конструкции, при этом возникают дополнительные расходы, связанные с ее доставкой на стройплощадку. Поэтому строителю целесообразно разобраться с технологией и самому выполнить все работы.
Подготовка
Мероприятия, которые следует выполнить перед началом вязки:
- Расчет суммарных нагрузок на фундамент.
- Разработка чертежа и рабочего эскиза армокаркаса.
- Выбор оптимальной марки арматурных стержней (от класса стали и диаметра стержней зависит допустимый угол изгиба).
- Определение потребности в количестве арматуры (расчет проводится по схеме вязки).
- Подготовка инструментов для вязания.
Укладка арматурной сетки
При укладке силовой конструкции для плиты соблюдают следующие требования:
- Арматуру укладывают в двух направления, формируя квадратные ячейки с максимальным размером 300 на 300 мм. Шаг ячейки уменьшается под несущими стенами. В центральной части размер ячейки может быть максимально большим (до 0,3% армирования).
- Фрагменты сетки размещают предельно близко к нижней и верхней граням, учитывая 30 мм защитного слоя.
- Стержни сеток по торцам соединяют между собой П-образными хомутами.
- В местах стен и колонн оставляют выпуск вертикально арматуры для усиления конструкции.
Технологические этапы и схема вязки армирующего каркаса
Порядок действий зависит от метода вязания элементов. Алгоритм операций при ручной вязке будет следующим:
- Укладывают продольные и поперечные арматурные стержни на рабочей площадке.
- Нарезают заготовки длинной от 15 до 20 см из вязальной проволоки.
- Сгибают заготовки по центру.
- В узле стыковки арматурных стержней диагонально размещают согнутую проволоку.
- В сформированную петлю продевают крючок.
- Втягивают концы проволоки в петлю.
- Проворачивают крючок, добиваясь необходимой силы затяжки.
Особенности процесса и инструмент
Нюансы вязания армокаркаса:
- При толщине монолитной плиты от 150 мм формируют силовую конструкцию из двух ярусов решетки, соединенных между собой вертикальными прутками.
- При толщине плиты менее 150 мм размер ячейки может быть в пределах от 200 на 200 до 400 на 400 мм.
- Для жесткого соединения элементов используют отожженную проволоку.
Выбор инструмента для вязания силовой конструкции подбирается индивидуально:
- Для разового монтажа используют вязальный крючок (покупной или самодельный), кусачки, круглогубцы. Если есть возможность, применяют реверсивный инструмент.
- Для изготовления армокаркаса в промышленных масштабах используют автоматический пистолет.
Как рассчитать количество арматуры и ее диаметр
Благодаря данному расчету, можно узнать, сколько прутов арматуры и каких размеров надо для того, чтобы придать ленточному фундаменту достаточную прочность. При этом применяется арматура разных видов и толщины.
Для возведения ленточного фундамента под жилой дом используется ребристые пруты диаметром 10-20 мм, а для поперечного и вертикального армирования используются гладкие круглые пруты диаметром 6-12 мм.
Схема армирования зависит от минимального содержания продольных стержней и их минимального диаметра. Так, согласно нормам СНиП продольные стержни должны составлять не меньше 0,1% площади сечения ленты. К примеру, если высота ленточного фундамента 1200 мм, а ширина 400 мм, то, исходя из расчетов, минимальной общей площадью сечения прутов является 480 мм2.
Цифру, которая получилась в предыдущем расчете, необходимо разделить на сечение выбранной арматуры. Это и будет приблизительное число продольных стержней для каркаса.
Но можно подобрать количество стержней определенного диаметра по таблице:
Число стержней | |||||||||
Диаметр, мм | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
6 | 28,3 | 57 | 85 | 113 | 141 | 170 | 198 | 226 | 254 |
8 | 50,3 | 101 | 151 | 201 | 251 | 302 | 352 | 402 | 453 |
10 | 76,5 | 157 | 236 | 314 | 393 | 471 | 550 | 628 | 707 |
12 | 113 | 226 | 339 | 452 | 565 | 679 | 792 | 905 | 1018 |
14 | 154 | 308 | 462 | 616 | 769 | 923 | 1077 | 1231 | 1385 |
16 | 201 | 402 | 603 | 804 | 1005 | 1206 | 1407 | 1608 | 1810 |
18 | 254,5 | 509 | 763 | 1018 | 1272 | 1527 | 1781 | 2036 | 2290 |
20 | 314,2 | 628 | 942 | 1256 | 1571 | 1885 | 2199 | 2513 | 2828 |
Арматура, в зависимости от марки стали, имеет разное сопротивление растяжению
Кроме этого, следует учитывать и минимальный допустимый диаметр прутов арматуры.
В зависимости от ее использования он будет отличаться:
Условия использования арматуры | Минимально допустимый диаметр стержней, мм |
Продольная арматура вдоль стороны длиной не более 3 м | 10 |
Продольная арматура вдоль стороны длиной более 3 м | 12 |
Поперечная арматура (хомуты) вязаных каркасов высотой не более 80 см | 6 |
Поперечная арматура вязанных каркасов высотой более 80 см | 8 |
Для того, чтобы выполнить расчет материалов для армирования ленточного основания, необходимо замерить или вычислить длину его ленты и умножить на число продольных прутов во всех уровнях.
Для того, чтобы вычислить необходимое количество поперечных стержней, подсчитывается число хомутов, которое планируется установить (длина ленты делится на расстояние между хомутами) и умножается на длину арматуры, необходимой для изготовления одного хомута. Точно так же производится расчет, если будут применяться не хомуты, а куски арматуры.
Необходимо подсчитать и число дополнительных стержней, которые потребуется для установки каркаса на углах и в местах скреплений, а также для нахлеста при стыковке продольных прутов.
Правила работы
Для начала необходимо подготовить армированный каркас, который укрепит основу в случае деформации или неравномерной кладки. Такие действия создают изгибающие нагрузки, избавиться от которых без армировки нереально. В процессе работы нужно следить за выполнением некоторых правил:
- зернистость заполнителя в бетоне должна быть такой, чтобы материал не застревал между стержнями в случае частого расположения;
- при изготовлении каркасов их элементы соединяются внахлест, при этом обязательно соблюдается пористость поверхности, даже для хомутов и соединительных частей не рекомендуется использование гладкой арматуры;
- обязательным является наличие слоя бетона толщиной 5 см, помогающего защитить поверхность от ржавчины и коррозии.
Требования к арматуре
Во время армирования ленточных фундаментов устанавливается вид и контролируемые значения качества арматуры. Стандартами допускается к применению горячекатаная строительная арматура периодического профиля, термически обработанная арматура или механически упрочненная арматура.
Строительная арматура
Класс арматуры выбирается с учетом гарантированного значения предела текучести при максимальных нагрузках. Кроме характеристик на растяжение, нормируется пластичность, стойкость к коррозии, свариваемость, устойчивость к отрицательным температурам, релаксационная стойкость и допустимое удлинение до начала разрушительных процессов.
Таблица классов арматуры и марок стали
Тип профиля | Класс | Диаметр, мм | Марка стали |
---|---|---|---|
Гладкий профиль | А1 (А240) | 6-40 | Ст3кп, Ст3пс, Ст3сп |
Периодический профиль | А2 (А300) | 10-40, 40-80 | Ст5сп, Ст5пс, 18Г2С |
Периодический профиль | А3 (А400) | 6-40, 6-22 | 35ГС, 35Г2С, 32Г2Рпс |
Периодический профиль | А4 (А600) | 10-18 (6-8), 10-32 (36-40) | 80С, 20ХГ2Ц |
Периодический профиль | А5 (А800) | 10-32 (6-8), (36-40) | 23Х2Г2Т |
Периодический профиль | А6 (А1000) | 10-22 | 22Х2Г2АЮ, 22Х2Г2Р |
Расчет ленточного фундамента производится в соответствии с рекомендациями ГОСТ 27751, рассчитываются показатели предельных нагруженных состояний по группам.
К первой группе отнесены состояния, приводящие к полной непригодности фундамента, ко второй группе отнесены состояния, приводящие к частичной потере устойчивости, затрудняющие нормальную и безопасную эксплуатацию зданий. По предельно допустимым состояниям второй группы производятся:
- расчеты по появлению первичных трещин на поверхности ленточного фундамента;
- расчеты по временному периоду увеличения образовавшихся трещин в бетонных конструкциях;
- расчеты по линейным деформациям ленточных фундаментов.
К основным показателям по устойчивости к деформации и прочности строительной арматуры относится максимальная прочность при растяжении или сжатии, определяемая в лабораторных условиях на специальных испытательных стендах. Технология и методы испытаний прописаны в государственных стандартах. В некоторых случаях производитель может пользоваться нормативно-технической документацией, разработанной предприятием. При этом нормативно-техническая документация должна в обязательном порядке утверждаться контролирующими органами.
Для бетонных конструкций эти значения могут ограничиваться максимальными показателями изменения линейности бетона. В качестве обобщенных показателей принимаются фактические диаграммы состояния арматуры при кратковременном одностороннем воздействии расчетных нормативных нагрузок. Характер диаграмм состояния строительной арматуры устанавливается с учетом ее конкретного вида и марки. Во время инженерного расчета армированного фундамента диаграмма состояний определяется после замены нормативных показателей фактическими.
Специфика укрепления углов
Угловые элементы арматурного каркаса воспринимают значительные усилия, связанные с воздействием сжимающих и растягивающих нагрузок
Важно правильно делать армирование угловых участков, чтобы не допустить образования нежелательных трещин и разрушения целостности бетонного монолита в угловых зонах
Довольно часты такие случаи, когда деформация приходится именно на угловые части и обходит середину
Как уложить прутья в угловых зонах, чтобы не допустить ошибки? Помните, запрещается устанавливать угловые стержни перпендикулярно друг к другу. Их следует на специальном приспособлении выгнуть
Важно обеспечить нахлест арматуры, соединить радиусными элементами прутки каждого пояса. Величина перекрытия прутьев, расположенных в угловой зоне, должна быть более 25 см
В этом случае, когда опалубка будет заполняться бетонным раствором, не произойдет разрушения усиливающего контура в угловых участках.
Какую арматуру лучше использовать для фундамента с целью надежного крепления угловых участков? Применяйте стержни начиная с класса A2, имеющего маркировку A300, и заканчивая классом A6 с маркировкой А1000. Прутки имеют рифленую поверхность, производятся методом горячего проката, обеспечивают повышенную адгезию с бетонным массивом. Какая арматура лучше? Всё зависит от величины действующих нагрузок. Чем выше класс стержней, тем больше запас прочности. Укрепление угловых зон также можно осуществить, используя арматурную сетку с ячейками квадратного сечения (2х2 см).
Практические советы
Есть несколько способов, с помощью которых можно ускорить и облегчить процесс вязки и при этом улучшить качество конструкции и уменьшить расход материалов.
Для распорок согните арматуру в виде буквы «П». Для этого можно за пару часов сделать элементарный станок, а пригодится он не только для гибки прутков. Для начала нужно согнуть один образец, проверить его размеры и только потом, используя образец в качестве шаблона, заготовить все соединения. Такие распорки намного легче вязать, они сразу держат нужный размер конструкции. Еще один плюс – сокращается расход дорогостоящего материала. На первый взгляд, экономия кажется несущественной, максимум десять сантиметров на одном соединении. Но если умножить десять сантиметров на количество штук и на цену арматуры, то получится очень «приятная» сумма.

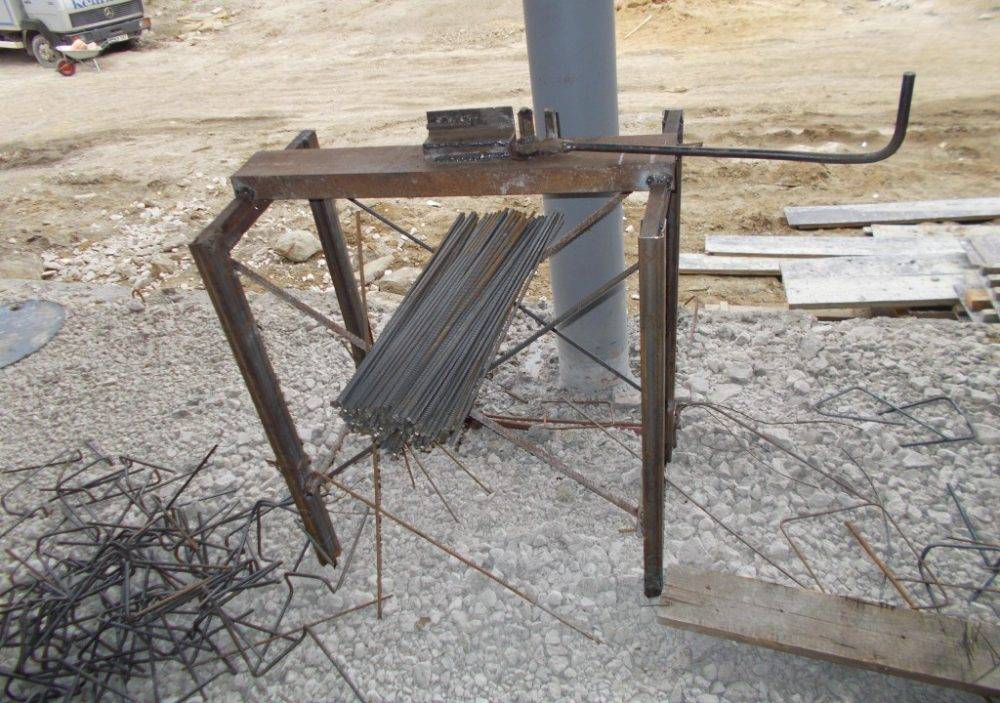

Самодельный станок для гибки арматуры
Гнутая арматурная сетка
Для распорок можно использовать арматуру меньшего диаметра и необязательно дорогую строительную периодического профиля. Подойдут даже металлические прутки или катанка соответствующего диаметра.
Несколько слов можно сказать о предварительно нагруженном армировании. Это сложный метод, позволяющий значительно улучшить все показатели ленточного фундамента без увеличения количества арматуры. Сущность метода состоит в предварительном нагружении прутков усилиями противоположными тем, которые будут действовать на конструкцию во время эксплуатации фундамента. К примеру, если пруток будет работать на растяжение, то его предварительно сжимают и т. д.
Этапы работ по обустройству арматурного каркаса
Основание под фундамент выполняется из слоя песка не менее 10 см, песок накрывается слоем щебня фракции 2-5, затем песчано-щебёночное основание трамбуется, и только потом следует приступать к укладке и вязке арматурного каркаса.
- Арматурные пруты, обрезанные по длине фундаментной ленты одной стороны, раскладываются на расстоянии 20-30 см между собой по дну фундамента. По углам они прикручиваются мягкой вязальной проволокой к вертикальным стержням, а также между собой при образовании нахлёста.
- Для создания вертикальных угловых опор каркаса горизонтальные нижние пруты каркаса изгибаются под углом 90 градусов. Удлиняются соединением внахлёст и креплением проволокой.
- Для облегчения производства работ по армированию углов фундамента допускается устройство анкеров, работы аналогичны устройству ростверков или армопоясов. По всем углам фундамента в грунт вбиваются по 4 металлических прута, снизу покрытые битумной смолой для гидроизоляции. Они выполняют роль анкеров для крепления каркаса. В сечении вбитые штыри-анкера должны образовать квадрат со сторонами, параллельными фундаментной ленте.
Вбитые в землю анкера, на которые крепится каркасИсточник sjthemes.com
- К анкерам прикручиваются или прихватываются для фиксации вертикальные арматурные прутья , равные высоте фундамента.Все вертикальные пруты связываются или привариваются между собой по периметру, образуя конструкцию столба.
- Для того, чтобы избежать соприкосновения металла и песчано-щебёночного основания, по всей длине прута под него с интервалом в 1 м подкладывают половинки кирпича.
- Нарезаются пруты для поперечной укладки арматуры. Их длина должна быть меньше ширины монолитной ленты на 10 см, то есть поперечины должны быть полностью укрыты заливаемым бетоном с расстоянием от наружной стенки фундамента 5 см.
- Шаг армирования фундамента поперечными стержнями 50 см по всей длине продольной арматуры.
- Все соединения арматуры скручиваются вязальной проволокой.
- В зависимости от длины стороны фундамента расстояние между вертикальными стержнями колеблется от 30 до 80 см.
- Продольных рядов может быть достаточно лишь двух:верхнего и нижнего.
- Каждый горизонтальный ряд параллелен нижнему и аналогичен ему.
Каркас вполне допустимо собрать вблизи от фундамента, а затем просто опустить его в траншею или опалубки.
Каркас не обязательно собирать внутри подготовленной для фундамента ямы – монтаж можно сделать и снаружи, а потом опустить всю конструкцию внизИсточник newspasky.ru
Конечно, такой способ возможен только при наличии ровного участка для сборки, иначе трудно добиться точного выполнения работы.
Армирование ленточного фундамента своими руками

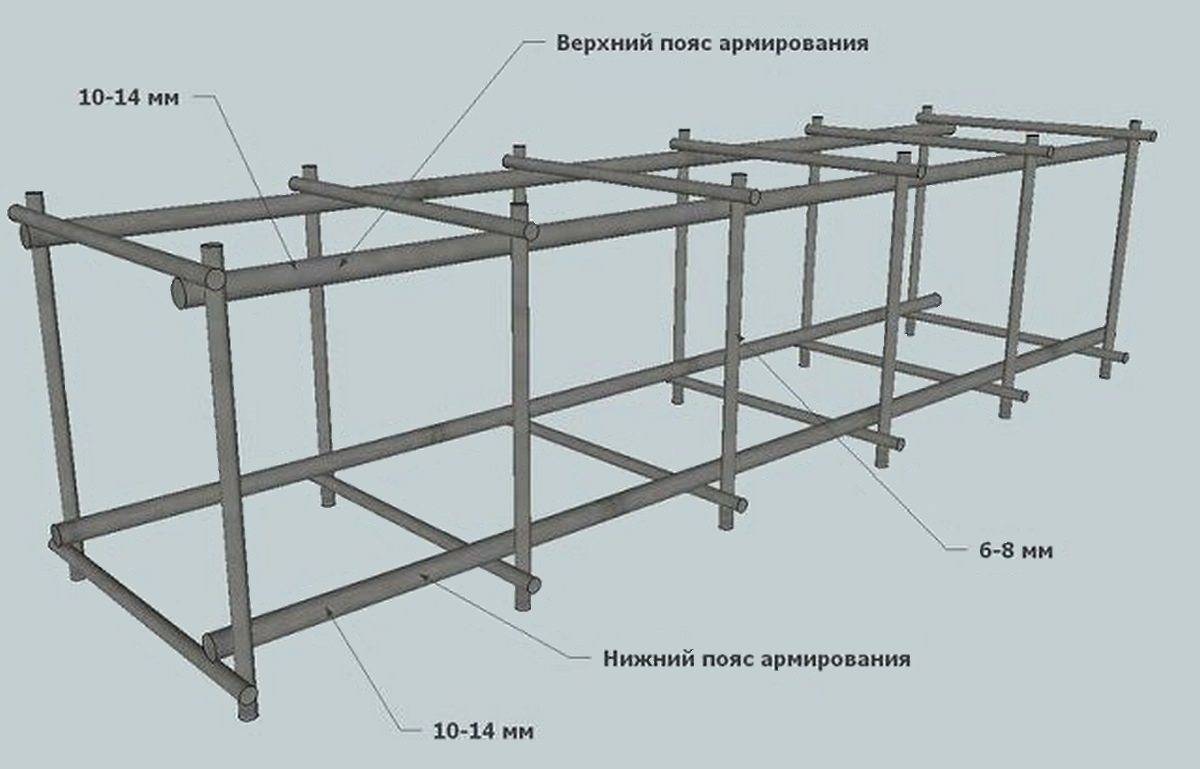

Арматура в фундаменте устанавливается в продольном и поперечном положении.
Нижний ряд стержней располагают на высоте не менее 5 см от основания будущего фундамента. Продольная арматура в ленточном фундаменте — это обычно 2–3 стержня, расположенные параллельно стенам; верхний ряд располагают в верхней части фундамента за вычетом толщины защитного слоя бетона.
Поперечную арматуру в вертикальной и горизонтальной плоскости располагают с шагом, определяемым по расчету. Таким образом создается трехмерная конструкция.
На углах арматуру загибают на длину, равную 4 ее диаметрам, чтобы увеличить прочность конструкции.
Крепление осуществляют сваркой или вязкой при помощи тонкой проволоки. Недостатками сварки являются необходимость использования оборудования и невысокая коррозионная стойкость сварочного шва, а к достоинствам такого метода можно отнести более высокую скорость проведения работ.
Транспортировка арматуры требует использования специального транспорта, поэтому необходимо заранее рассчитать, сколько арматуры потребуется. Для этого считают общую длину всех стержней (продольных, поперечных и вертикальных элементов), не забывая длину загибов на углах, затем делят на длину стержней. Обычно заказывают арматуры на 10–15% больше, чем нужно по расчетам. Вязальную проволоку заказывают из расчета 30 см на каждый узел.
Продольные стержни укладывают в подготовленные под фундамент траншеи, подложив снизу пластиковые или бетонные фиксаторы по величине защитного слоя в нижней части фундамента, чтобы обеспечить расположение арматуры на нужной высоте.
В углах стержни соединяют проволокой. Углы также усиливают дополнительными Г-образными стержнями с размером плеч не менее 70 см. Также для усиления углов на промежутке 1 м от угла поперечную арматуру раскладывают с шагом в два раза меньше, чем на других участках.
Стеклопластиковая арматура, ее достоинства и недостатки в сравнении со стальной
Стеклопластиковую арматуру применяют как альтернативу стальной. Она также выпускается в виде профилированных стержней в широком ассортименте длин и размеров сечения.
К достоинствам стеклопластиковой арматуры относят:
- небольшой вес;
- устойчивость к влиянию влаги;
- инертность к химическим веществам;
- отсутствие коррозии;
- диэлектрические характеристики (не проводит ток);
- коэффициент теплового расширения близкий к таковому у бетона, что снижает риски появления трещин в бетоне;
- отсутствие помех для радиосигналов;
- более простую транспортировку.
Есть у композитной стеклопластиковой арматуры и недостатки:
- пониженная огнестойкость и малый диапазон рабочих температур;
- меньшая, чем у стальной арматуры, прочность на сжатие и изгиб;
- невозможность сгибать стержни;
- более сложный монтаж из-за невозможности применять сварку.
Применение стеклопластиковой арматуры имеет ограничения. В частности, их не применяют в конструкциях, которые будут воспринимать высокие нагрузки и нагрузки на изгиб (балки, перекрытия).
Применение фибры как дополнения к арматуре
Монтаж арматуры — это трудоемкое мероприятие, которое требует затрат времени и применения специального оборудования. Приобретение элементов арматуры удорожает фундамент, а применение стальной арматуры увеличивает его вес (что иногда бывает критично, в зависимости от типа грунта).
В современном строительстве для дополнения арматуры используется фибра, которая распределяется в бетоне равномерно, обеспечивая объемное армирование.
Фибра может изготавливаться из различных материалов: металла, полипропилена, базальта, стекловолокна.
Компания CEMMIXвыпускаетполипропиленовуюибазальтовую фибру, которая выгодно отличается от металлической малым весом.
Автоматический вязальный пистолет
Использование пистолета обеспечивает прочную вязку стержней для основания. Применение автоматического устройства обладает множеством положительных моментов:
- отсутствует необходимость индивидуальной нарезки проволоки, которая предварительно намотана на барабан инструмента;
- рационально используется материал, так как отсутствуют отходы, представляющие обрезки проволоки;
- высокая эффективность работы приспособления – цикл затяжки петли занимает не более 1 секунды;
- возможность выполнять работы по затяжке одной рукой, а другой – поддерживать прутки, не прибегая к помощи подсобных рабочих;
- гарантированное качество выполнение петель;
- регулировка усилия затяжки и длины отрезков;
- возможность работы от аккумуляторной батареи;
- комплектация удлинителем, позволяющим производить затяжку петель, не нагибаясь.
К недостаткам относятся:
- Повышенные затраты на приобретение пистолета и специальной проволоки.
- Необходимость обучения рабочих, как вязать арматуру для фундамента.
- Затрудненное применение в углах и местах с ограниченным доступом.
Несмотря на комплекс достоинств, в ряде случаев работы по фиксации прутков можно выполнить только с помощью ручного крючка.
Для ускорения процесса используется дрель с насадкой
Как рассчитать, сколько надо?
Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.
После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.
Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.
Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.
На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».
Тяжёлый бетон приготавливают из:
- цемента М 300 – М 800,
- щебня гранитных пород,
- среднефракционного песка,
- воды средней жёсткости с добавкой различных видов пластификаторов.
Его применяют для возведения заливных фундаментных лент.
Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.
Определение глубины заложения и высоты ленты
В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:
Уровень грунтовых вод
Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.
В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.
Глубина промерзания
Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.
Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.
Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.
Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:
- до 70 см – без продольной арматуры;
- от 71 до 90 см – один ряд;
- от 91 до 130 см – два ряда;
- от 131 до 170 см – три ряда;
- от 171 до 210 см – четыре ряда.
Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.
Сбор нагрузки
Максимальная масса строения включает в себя следующее:
- Вес всех конструкций дома, включая фундамент.
- Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
- Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
- Ориентировочный вес максимального количества людей, одновременно находящихся в доме.
Ширина подошвы
Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:
- T — удельная нагрузка от максимального веса строения (см. выше);
- k – коэффициент запаса (1,1);
- S – площадь подошвы (S = P/T);
- R – сопротивление грунта.
R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).
При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.
Добавки для бетона
Cпециализированная высокоэффективная пластифицирующая и упрочняющая добавка для заливки теплых полов.
Многофункциональная специальная добавка для фундаментных работ.
Высокоэффективная комплексная добавка для кладочных и других строительных растворов.
Универсальная суперпластифицирующая и суперводоредуцирующая добавка для бетонов.
Универсальная комплексная противоморозная добавка для бетона.
Комплексная противоморозная добавка для проведения работ при отрицательных температурах
Универсальный концентрированный очиститель для удаления высолов, раствора и ржавчины
Гидроизолирующая добавка для бетона.
Комплексное влагоотталкивающее средство для обработки поверхностей.
Универсальное защитное пропиточное средство для бетонов и других строительных материалов.
Многофункциональная пластифицирующая и водоредуцирующая добавка для бетонов.
Эластифицирующая добавка и строительный клей
CemFix
Фибра базальтовая
Базальтовая фибра (из ровинга), предназначена для объёмного армирования бетонов, строительных растворов и композиционных материалов.
Универсальное полипропиленовое армирующее волокно для добавки в раствор.
Армирование подошвы ленточного фундамента
На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.
Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.
Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются при помощи коротких отрезков прутка.
Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов
Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.
Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.
Как правильно уложить арматуру

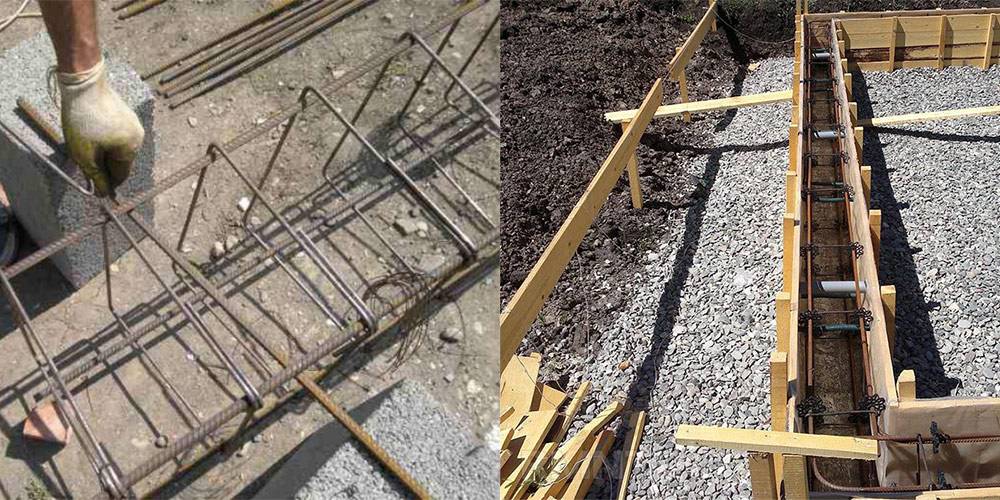

Сборка прямых участков каркаса производится в непосредственной близости от траншеи
Это важно, так как вес сооружения достаточно велик, а перемещать его чаще всего приходится вручную. Сборка производится одним из способов (сварка или вязка), из которых предпочтение отдается вязке. Причинами этот является простота, отсутствие необходимости в подключении к сети электроснабжения и наличия сварочного аппарата
Причинами этот является простота, отсутствие необходимости в подключении к сети электроснабжения и наличия сварочного аппарата.
Есть и еще одна причина — сварной шов на арматуре ломкий и не всегда выдерживает нагрузки при перемещении или заливке, а проволочное соединение имеет некоторую степень свободы и обладает за счет этого определенной эластичностью.
Собранные прямые части каркаса укладываются в подготовленную траншею, обвязываются углы, после чего каркас готов к заливке бетона.
