Струбцина своими руками: разные варианты, изготовление, использование

Как сделать столярную струбцину

В столярном деле одна из самых частых операций – это склеивание деревянных брусков под прямым углом. Пока клей сохнет, бруски надо жёстко зафиксировать в определённом положении. Эту задачу решает специальная столярная струбцина. Между двумя взаимно перпендикулярными губками имеется подвижная прямоугольная деталь. Эта комбинация жёстко фиксирует доски в заданном положении.

ФОТО: instrumentn.ruУгловая струбцина для столярных работ

К столярным относится и торцевая струбцина. Она служит для прижима на время приклеивания к мебельной доске (столешнице) декоративной планки.

ФОТО: woodschool.ruТорцевая столярная струбцина

Материалы и инструменты

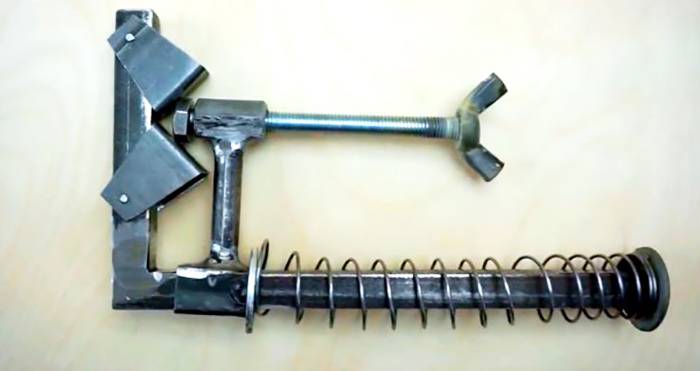

Угловая струбцина сложна для изготовления своими руками, но она очень помогает при столярных работах. И сделать её самому наиболее интересно. Устройство можно выполнить из металла или из дерева. Последний вариант более доступен для самостоятельного изготовления.

В качестве материала для конструкции берутся деревянные бруски сечением 40×40 мм². Для платформы основания берётся кусок фанеры толщиной 15-20 мм и размером 350×350 мм². Для прижимного механизма потребуются две стальные шпильки диаметром 15-18 мм и длиной примерно 200 мм. К шпилькам необходимо подобрать соответствующие гайки с возможностью их фиксации в дереве.

ФОТО: rmnt.ruУгловая столярная струбцина

Инструкция по изготовлению

В одном из углов платформы под 90º один к другому крепко привинчиваются два бруска. Они образуют эталонный прямой угол. На расстоянии от этих основных брусков-упоров параллельно им крепятся ещё два бруска. Расстояние должно быть примерно на 30 мм больше, чем толщина предполагаемых для склейки деталей. В этих новых деталях посередине закрепляются ходовые гайки. Сквозь них пройдут шпильки, на внешние концы которых для удобства работы желательно закрепить рукоятки.

На их внутренних концах устанавливаются подвижные колодки. Концы шпилек в этих брусках должны свободно вращаться, но при этом создавать усилие давления. В подвижном бруске следует высверлить глухое отверстие, глубина которого равна половине его толщины, на донце запрессовать глухую шайбу, а в отверстие впрессовать подшипник (не обязательно шариковый), в котором будет вращаться упорный конец шпильки.

Склеиваемые детали одеваются на вершину эталонного угла и прижимаются к неподвижным упорам подвижными брусками.

Разновидности

Используя в своей работе струбцины, стоит помнить, что они гораздо слабее тисков, поэтому их нельзя считать надежным фиксатором. Кроме этого, ее зажимные возможности ограничиваются размерами зажимной рамки. Поэтому для надежной фиксации заготовки необходимо использовать сразу несколько струбцин. Если надо склеить столярный щит, то для этого потребуется больше десятка приспособлений.

Струбцина может быть выполнена из дерева или металла. Металлические модели гораздо прочнее и служат дольше своих деревянных конкурентов, а еще они не боятся влаги. Металлические приспособления могут не только фиксировать заготовку, но и прижимать с необходимой силой. Этот момент очень важен при работе с облицовочными деталями, где недопустимы вмятины.

Существует большое количество различных струбцин:

F-образные;
G-образные;
для угловых соединений;
для торцевых прилеганий;
пружинные механизмы;
винтовые;
трубные;
рычажные;
автоматические;
ленточные.

Каждый вид прижимного инструмента выполняет определенный вид работ. Нет одного самого хорошего вида струбцин, который подойдет на все случаи жизни. Как и любым приспособлением, струбцинами нужно уметь пользоваться и знать их предназначение.

Простая быстрозажимная струбцина своими руками

Первый вариант — самый оптимальный для новичков. И именно с него мы и начнем. Понадобится сварочный аппарат, болгарка и дрель.

Cоветуем: Как сделать универсальную вилку для гибки металла

Быстрозажимные слесарные струбцины очень удобны в работе, поэтому мы считаем, что они должны быть у каждого мастера. Тем более что сделать такую струбцину не так уж и сложно.

Давайте рассмотрим один из самых простых вариантов. Сама идея принадлежит автору YouTube канала Mr Tool Junction.

Основной материал — это металлическая полоса. Также потребуются:

старый напильник;
труба;
метизы.

Как я уже говорил, основой самоделки является металлическая полоса. Автор берет заготовку длиной 30 см, размечает и разрезает ее на две части ровно пополам. Или же можно сразу отрезать от полосы две заготовки требуемой длины (в данном случае — по 15 см) или вырезать их из листового металла подходящей толщины.

Далее нам потребуется еще один кусок полосы металла длиной около 25-30 см (длина заготовки — на ваше усмотрение).

Все три подготовленных детали необходимо соединить вместе. Короткие заготовки располагаем параллельно друг другу, и привариваем перпендикулярно длинному куску полосы.

В результате у нас получится одна из основных частей самоделки — рама самодельной струбцины. В длинной ее части с помощью УШМ вырезаем паз.

Далее необходимо будет сделать неподвижную прижимную губку струбцины. Для этого автор отрезает кусок от старого плоского напильника по металлу. Привариваем заготовку к раме.

На следующем этапе приступаем к изготовлению подвижной части струбцины — блока с быстрозажимным механизмом.

Отрезаем две детали (полосы металла) одинаковой длины, и привариваем к их торцам кусочек такой же полосы. После этого зачищаем место сопряжения деталей лепестковым кругом для УШМ.

В получившейся детали мастер сверлит пару соосных отверстий. Также необходимо будет приварить гайку, как показано на фото ниже.

Теперь нужно изготовить подвижную прижимную губку. Отрезаем заготовку, и вырезаем болгаркой или дремелем паз, чтобы можно было вставить получившуюся деталь в гайку.

В подвижной части сверлим дополнительно пару отверстий, которые нужны для крепления данной детали к раме самодельного быстрозажимного приспособления.

В завершении останется только изготовить рычажок, с помощью которого прижимная губка будет прижиматься к заготовке.

Для этого нам потребуется небольшой кусок полосы металла и отрезок круглой стальной трубы. Край полосы необходимо закруглить. Также сверлим в ней отверстие. Вставляем заготовку в трубу, и обвариваем.

Далее приступаем к сборке. Подвижную часть крепим к раме с помощью болта с барашковой гайкой. Устанавливаем рычажок.

При желании самоделку можно дополнительно покрасить — считаю, что красивым и ухоженным инструментом работать намного приятнее.

Подробнее о том, как сделать струбцину с быстрым зажимом, вы можете посмотреть на авторском видео.

Из преимуществ данной конструкции стоит отметить простоту изготовления (даже начинающие мастера смогут сделать себе такой зажим), а также низкую себестоимость — все необходимые комплектующие можно найти в металлоломе.

Импровизированные зажимы

Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.

Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.

Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.

Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.

Из шприца-пистолета для герметика и скотча можно легко сделать настоящий зажим под доску.

Порядок работы

Ниже представлена инструкция, как сделать точечную сварку, используя ненужную в хозяйстве микроволновку:

Разобрать старую СВЧ-печку. Вытащить трансформаторное устройство на 800 А. Заняться разбором блока питания компьютера. Вам потребуется лишь стальной корпус и разъём питания 220 вольт. В дальнейшем он будет использоваться для размещения «начинки» сварочного агрегата.

Обратите внимание!

Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры
Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях
Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Поместить внутрь корпуса трансформатор, плату таймера и переходник питания. Примерить и отметить места отверстий – потом их надо будет проделать при помощи дрели.

Удалить вторичную обмотку трансформатора, заменив силовым кабелем. При этом демонтировать трансформаторные пластины не потребуется. Достаточно срезать обмотку вначале с одного края, затем с другого, используя стамеску и молоток. После этого останется убрать остатки проволоки сверлом.

Сделать новые обмотки из силового кабеля. Поставить модифицированный трансформатор в корпус. В области нахождения решётки просверлить 2 отверстия. Продеть через них выводы катушки. Проделать ещё отверстия, теперь в днище корпуса, для установки транса.

Подсоединить к передней панели механизм таймера. Продеть светодиод, выпаянный из платы и удлинённый проводами, в сделанное ранее отверстие.

Стальными уголками прикрепить рейку из дерева к корпусу сварочного аппарата.

Обратите внимание!

Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи
Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих
Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

Достать с клеммной колодки клеммники, надеть их на контакты кабеля, которые требуется перед этим зачистить, и прикрутить на шурупы к рейке. Оснастить рейку кнопкой пуска, предварительно проделав под неё отверстие.

Медную проволоку использовать для создания электродов. Не забыть обточить концы. Закрепить сделанные из меди электроды в клеммниках.

Дополнить конструкцию пружиной для возврата контактов устройства на первоначальную позицию. С данной целью требуется прикрутить к верху корпуса ещё одну рейку из дерева. Вот и всё. Работа над созданием самодельного агрегата точечной сварки завершена.

Получившийся инструмент имеет довольно высокую мощность. Поэтому, дабы избежать прожигания отверстий в тонких металлических листах, рекомендуется устанавливать меньшие временные параметры на таймере. Кроме того, компактные размеры такой сварки позволяют разместить её даже в малогабаритной студии.

Выбор струбцины для дома и гаража: критерии и рекомендации

Выбор зажимного инструмента даже у профессионального мастера может вызвать массу вопросов, что уже говорить о новичках. Посещая современный строительный магазин, можно столкнуться с большим разнообразием разновидностей струбцин, которые предназначены для решения конкретных задач. И чтобы решить эти задачи максимально правильно, следует ответственно подойти к процессу выбора струбцины

Специалисты рекомендуют принять во внимание следующие критерии:

Механизм фиксации заготовки — наиболее популярными являются модели, оснащенные винтовыми зажимами. Они практичны, удобны и недорогие. Выбирая струбцину с резьбовым механизмом, рекомендуется отдать предпочтение моделям с передвижной губкой. Их преимущество в том, что они позволяют работать с заготовками любых размеров.
Усилие зажима — это еще один очень важный параметр, ведь от него зависит не только качество и скорость проведения работ, но и безопасность. Этот параметр зависит непосредственно от типа используемого инструмента, и может варьироваться в пределах от 20 кг до 1 тонны. Максимальное усилие естественно обеспечивают гидравлические и вакуумные струбцины.
Присутствие вспомогательных элементов — при помощи струбцины можно не только сжимать заготовки, обеспечивая тем самым временное их соединение, но и использовать в качестве распорного инструмента. Такая опция в приборе точно не будет лишней.
Вес — чем тяжелее инструмент, тем сложнее им работать. На массу прибора влияют такие факторы, как размер инструмента и материал, из которого он изготовлен. Самыми тяжелыми являются чугунные и стальные приборы, а легкие — из дерева, алюминия и пластика. Выбирая инструмент по весу, стоит также учитывать, что чем меньше масса, тем соответственно ниже его надежность и прочность.
Подверженность коррозии — металлические части струбцин защищают при помощи краски или специального цинкового покрытия, что позволяет увеличить эксплуатационный ресурс инструмента. Устройства с гальваническим покрытием стоят дороже, чем окрашенные.
Дополнительные аксессуары — чтобы повысить удобство работы со струбцинами, многие производители оснащают их различными элементами. Одним из таковых элементов является Т-образная рукоять, главным предназначением которой является регулировка усилия зажима. На губках крепятся резиновые накладки, которые предотвращают повреждение поверхности зажимаемых деталей. При работе с металлическими деталями такие накладки также играют большую роль. Их отсутствие не повлечет за собой деформацию металлических заготовок, но при этом вероятность их смещения не исключена.

Хотя струбцина является многофункциональным зажимным инструментом, однако при ее использовании необходимо учитывать условия эксплуатации, к примеру, не рекомендуется работать пластиковым инструментом с металлическими заготовками. Если вы уважающий себя мастер, то обязательно должны иметь в распоряжении минимум пять разновидностей струбцин.

Изготовление

Разметьте и распилите профильную трубу и лист стали на составные детали, сверяясь по чертежу. Отрежьте от шпильки и гладкой арматуры нужные куски. Последовательность дальнейшей сборки струбцины состоит в следующем.

Приварите наружные и внутренние отрезки профтрубы к отрезкам листовой стали, выставив прямой угол с помощью прямоугольной линейки.
Приварите отрезки стали друг к другу, собрав квадратную П-образную деталь. Вварите в неё стопорные гайки. Просверлите сверху в ней отверстие, приварите к стопорным гайкам дополнительную фиксирующую гайку и вкрутите в неё болт. Если использовался кусок квадратной арматуры (например, 18*18) – просверлите в нём несквозное отверстие, нарежьте внутреннюю резьбу под М1 Затем приварите коробчатую деталь в сборе к продолговатому отрезку стали, а сам отрезок – к раме.
Приварите ходовую гайку к неподвижной части струбцины – напротив стопорной вкрутите ходовой винт. Проверив, что винт крутится свободно, выкрутите его и обточите конец, толкающий взад-вперёд подвижную его часть – резьба должна быть убрана или подтуплена. Закрепите на свободном конце винта вороток.
В месте присоединения винта к подвижной части сделайте простейшую втулку, приварив кусок профтрубы или пару пластин с предварительно просверленными отверстиями на 14 мм.
Вкрутите ходовой винт повторно. Чтобы шпилька (сам винт) не вышла из втулочных отверстий, приварите к винту несколько шайб (или колец из стальной проволоки). Это место рекомендуется регулярно смазывать – для предотвращения стирания слоёв стали и разбалтывания конструкции. Профессиональные механики устанавливают вместо обычной шпильки ось с резьбой и гладким концом, на котором ставится стальная чашка с шарикоподшипниковым комплектом. Приварите также дополнительную гайку – под прямым углом к оси.
Собирая втулку, рекомендуется приварить верхнюю пластину и зафиксировать всю конструкцию болтом в последнюю очередь, когда вы убедитесь в работоспособности струбцины.
Проверьте надёжность креплений и сварных швов. Испытайте струбцину в работе, зажав два куска трубы, арматуры или профиля. Убедитесь, что угол зажимаемых деталей – прямой, проверив его угольником.

Струбцина готова к работе. Уберите свисающие, выпирающие участки швов при помощи их обточки на пильном/шлифовальном диске болгарки. Если применяемая сталь не является нержавеющей, рекомендуется покрасить струбцину (кроме ходового винта и гаек).

Как сделать угловую струбцину для сварки, смотрите далее.

Струбцина с автоматической фиксацией: как сделать

Польза такого инструмента, как струбцина известна всем мастерам. Не заменимая вещь для столярных и слесарных работ. Также струбцинами часто пользуются сварщики, строителе, автослесаря и домашние мастера.
Конструкций и размеров струбцин различное множество, но в основном все они схожи тем, что их надо затягивать руками — закручивать затяжной винт, после чего предметы, на которые установлена струбцина, надежно фиксируются.Надо заметить, что муторное это дело, каждый раз закручивать и выкручивать винт струбцины, чтобы зафиксировать или освободить предмет.В интернете отыскал вариант струбцины с автоматической фиксацией. Такую струбцину не надо затягивать руками на фиксируемом предмете. Достаточно одного нажатия на верхний подвижный упор струбцины и предмет надежно притянут к краю верстака, допустим, деревянный брусок.

Освободить брусок тоже не составит труда, для этого надо снова нажать на верхний упор и «хватка» струбцины тут же ослабнет, брусок будет освобожден от струбцины.

Как сделать такую струбцину?

Сделать не сложно. Понадобится металлическая полоса и профильная труба 20 размера.

Струбцина состоит из двух упоров, нижнего неподвижного и верхнего подвижного.

Нижний упор

К отрезку металлической полосы с одного края вертикально привариваем профильную трубу. На полосу привариваем накладку сделанную из старого плоского напильника. На этом с изготовлением нижнего упора покончено.

Верхний упор

С его изготовлением будет немного сложнее. Отрезаем полосу такой же длины, что у нижнего упора. Мини дрелью с одного края отрезка полосы пропиливаем отверстие квадратной формы. Размер отверстия должен быть немного больше размера профильной трубы, по которой будет перемещаться это отрезок (верхний упор).

Отрезок с квадратной прорезью надо зажать в тиски и немного согнуть со стороны квадратного отверстия. В этом и заключается конструктивная особенность струбцины, благодаря которой верхний подвижный упор фиксируется на вертикальной профильной трубе.

Далее по размеру накладки (накладка из старого напильника приваренная к нижнему упору), отрезаем пластину и еще одну накладку из напильника (для верхнего упора).

Пластину поперек привариваем к отрезку с квадратным отверстием, по краям пластины сверлим обычные круглые отверстия под болты.

Накладку из напильника прикладываем к пластине с круглыми отверстиями. На накладке по отверстиям пластины делаем метки.

К меткам привариваем болты (шляпки у болтов следует отрезать, чтобы осталась только резьба).

Заготовки верхнего упора сделаны, соединяем их между собой. На приваренные болты устанавливаем пружины, болты вставляем в отверстия пластины, накручиваем барашковые гайки.

Верхний упор собран.

Соединяем нижний и верхний упор — вставляем профильную трубу в квадратное отверстие верхнего упора.

Самоделка готова к использованию!

Как пользоваться, описано в начале статьи. Так упор выглядит на зажатом бруске. Держится довольно крепко, руками не расшатать.

Пружины отжимают с одного края верхнюю пластину с квадратным отверстием, пластина становится на перекос, и стопорится на вертикальной профильной трубе. При повторном нажатии, пластина становится прямо и её снова можно перемещать по трубе.

Полезные советы и рекомендации по изготовлению

Перед началом работы нужно подготовить и освободить место. Желательно все операции проводить на верстаке, если его нет – на любой чистой и ровной поверхности. Чтобы контролировать положение деталей, можно использовать строительный угольник.

На металлических зажимах обязательно нужно убирать выпирающие участки сварочных швов. Их можно обточить с помощью болгарки, используя шлифовальный диск по металлу. Для изготовления этих приспособлений рекомендуется брать нержавеющую сталь. Если же применялась обычная, придется ее окрасить.

Составом покрываются все металлические элементы, за исключением подвижных частей – гайки и ходовой винт.

Желательно обеспечить в гараже или мастерской специальное место для хранения струбцин. Для этого подойдет ящик с инструментами или полка.

Как сделать одноразовые ваймы из бруса

Это простой вариант конструкции. Он не самый надежный, но иногда случается так, что для постоянного применения она и не нужна. Данная инструкция позволит создать простенькую одноразовую струбцину.

брус;
саморезы высокой прочности;
пила;
столярный топорик;
шуруповерт.

Технология создания такова:

Детали из дерева надо уложить на ровную горизонталь.
Расположить заготовку. Промежуток между деталями составляет примерно 40 сантиметров.
По обеим сторонам от заготовки строго параллельно необходимо уложить длинный брус, который крепится к поперечинам саморезами.
Чтобы сжать заготовку, струбцину требуется расклинить специальными клиньями.
Как только деревянный щит проклеится, вайму можно разбирать, а детали задействовать для иных целей.

Как сделать столярную струбцину своими руками: пошаговые инструкции с чертежами

Для изготовления струбцин в домашних условиях достаточно обладать базовыми навыками слесарного и столярного дела. В качестве материалов используется деревянный брус, металлопрокат, трубы и детали крепежа, в частности, болты, шпильки, гайки, штифты. Для стыковки металлических деталей струбцин желательно наличие электрического сварочного аппарата. При выполнении любых работ главное — следовать инструкции и соблюдать технику безопасности.

Изготовление инструмента винтового типа

Такой вид струбцины поможет хорошо зафиксировать заготовки из дерева

Струбцина, изготовленная по данной методике, отлично подойдёт для фиксации небольших деревянных заготовок — фанеры, листов ДВП, ОСБ и ДСП, а также досок и тонкого бруса. Мы предлагаем вам самостоятельно выбрать масштаб, но в остальном лучше не отклоняться от следующей последовательности действий:

Перенесите шаблоны всех деревянных деталей на плотную бумагу или картон в соответствии с выбранным масштабом.
С помощью шаблона перенесите изображение на доску подходящей ширины. Лучше использовать не сосновые доски, а более твёрдую древесину.
Используя электролобзик, вырежьте все детали. Подправьте форму напильником, а поверхность зашлифуйте наждачной бумагой.
В «челюстях» наметьте и просверлите отверстия для осевого болта. Отверстие верхней «челюсти» удлините с помощью круглого напильника так, чтобы его длина составила 1,5–2,5 диаметра болта.
В рукояти просверлите отверстие для гайки, диаметром соответствующее номеру гаечного ключа. Надфилем придайте ему шестигранную форму. Установите гайку внутрь на эпоксидный или цианакрилловый клей.
Соберите струбцину — зафиксируйте осевой болт в нижней «челюсти» клеем, установите на шурупах заднюю петлю, наденьте верхнюю челюсть и, подложив шайбу, установите рукоять. На рабочие поверхности наклейте мягкие накладки.

Ещё более простой вариант — изготовление винтовой струбцины из ножовки.

Простой вариант струбцины из ножовки

В таком случае достаточно на одном конце её дуги приварить опорную площадку, а на другом — гайку, в которую и будет устанавливаться регулировочный винт с губкой и рукоятью.

Самодельная быстрозажимная струбцина из дерева

Изготовление такой струбцины займёт больше времени

Использование F-образных струбцин значительно ускоряет рабочий процесс. А вот изготовление самой струбцины несколько сложнее, чем создание её винтового аналога. Потребуется сделать следующее:

Перенесите изображения на пиломатериал так, как было описано выше. Точно соблюдайте указанные размеры деталей и места отверстий штифтов.
Вырежьте детали электролобзиком, им же сделайте узкую прорезь в подвижной губке и глубокие прорези для осевой пластины. При помощи стамесок выберите паз для кулачкового рычага.
Просверлите отверстия для штифтов. Обработайте все внешние и внутренние поверхности деталей напильником, а после — наждачной бумагой.
Из металлической полосы болгаркой вырежьте осевую пластину, зашлифуйте её. Просверлите отверстия для штифтов.
Выполните сборку инструмента, установив на пластину губки с помощью штифтов. В подвижную губку вставьте кулачок. Наклейте рабочие накладки.
Проверьте работоспособность быстрозажимной струбцины. В случае необходимости измените форму рабочей части кулачкового рычага.

Грубая фиксация нижней губки на осевой пластине может осуществляться заклиниваем её направляющих штифтов, вставкой дополнительного штифта, винтовым зажимом или другим способом.

Видео: изготовление быстрого зажима

Трубная из металла

Для изготовления такой струбцины потребуется металлическая труба

Для такого инструмента потребуются три металлических кольца, внутренний диаметр которых соответствует внешнему диаметру имеющейся у вас трубы, вместо которой, к слову, можно использовать и металлический стержень. При наличии сварочного аппарата, процесс изготовления струбцины сводится к такому алгоритму:

К двум кольцам приварите опорные площадки, которые можно сделать из стального уголка; на третье кольцо установите гайку, а само кольцо приварите к концу трубы.
К шляпке длинного болта приварите импровизированную рукоятку из металлического стержня, болт вкрутите в кольцо с гайкой.
Со свободного конца трубы на неё наденьте кольцо верхней подвижной губки. В кольце нижней губки сделайте отверстия для фиксирующих штифтов.
Нижнее кольцо установите на трубу.

Трубная струбцина оптимально подойдёт для удержания элементов мебели при её сборке, будет удобна в строительно-монтажных работах и других подобных операциях.

Особенности изготовления зажимных инструментов разных типов

Струбцина имеет разные виды, отличаются они между собой по конструкции, материалу, размерам. Рассмотрим виды зажимных инструментов и нюансы их изготовления.

Быстрозажимные

Струбцина пистолетного типа. При нажатии на курок губки разводятся. При отпускании стопорного винта можно изменять величину зазора между губками. Усилие зажатия небольшое. Изготовить самому можно, но экономически невыгодно. Труда много, а стоит она недорого.

ФОТО: goods.ruБыстрозажимная струбцина

А вот такая струбцина с кулачковым зажимом делается очень легко. И держит она крепко.

ФОТО: pimg.mycdn.meБыстрозажимная струбцина кулачкового типа

G-образные

G-образные струбцины отличаются от с-образных только наличием сформованной неподвижной губки. Это позволяет более чётко и более крепко зажимать детали.

Торцевые

Торцевую струбцину можно сделать по технологии с-образной. Отличие лишь в том, что у неё три зажимных винта. Её размеры выбираются на основе размеров будущего объекта работы.

ФОТО: tesli.comСтрубцина торцевая

T-образные

При изготовлении такой струбцины необходимо точно выдерживать размер отверстий скользящих деталей.

ФОТО: cdn.vseinstrumenti.ruТ-образная струбцина

F-образные

Для изготовления такой струбцины требуются фрезерные работы, чтобы сделать зубчатую насечку на штанге.

ФОТО: s.leroymerlin.ruF-образная струбцина

Ленточные

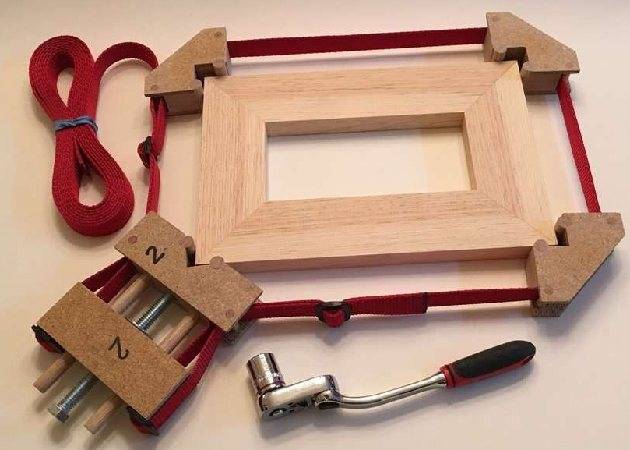

Ленточные струбцины применяются при склеивании рамок, коробок, шкатулок. Лента с натягом охватывает изделие и не даёт ему преждевременно развалиться. При изготовлении требуется хороший чертёж и точное выдерживание всех размеров.

ФОТО: s.leroymerlin.ruЛенточная струбцина

Трубные

«Трубные» струбцины в основе своей имеют толстую трубу. Они применяются при склейке щитов. Толщина и длина трубы определяются размером щита: его ширина, плюс 10 см на длину и диаметр трубы (от полудюймовой до трёхчетвертной).

ФОТО: youtube.comТрубная струбцина для склейки щитов

Пружинные

Такая струбцина создаёт усилие прижима за счёт пружины. Величина раствора между «пяткой» скобы и «пяткой» прижимного винта создаётся именно вращением этого самого винта. Сначала надо задать раствор, затем отвести назад подвижную часть струбцины, сжать пружину, вставить на место деталь и отпустить пружину.

ФОТО: usamodelkina.ruСамодельная пружинная струбцина

Ленточная универсальная струбцина

Одна из наиболее интересных необычных конструкций струбцин использует в качестве силового элемента толстый ремень из полиэфирной ткани. Ленточная струбцина используется там, где необходимо равномерно стянуть несколько деталей.

Чтобы изготовить ленточную струбцину, необходимо сделать угловые элементы и устройство для натяжения полиэфирного ремня. Три уголка вырезают из обычной сосны по распечатанной кальке. Четвертый элемент – натяжное устройство изготавливается из двух блоков и натяжного винта.

Лента пропускается вокруг блока, если выкручивать винт ключом, расстояние между блоками увеличивается, и ремень устройства натягивается, прижимая все четыре блока к детали.

Струбцина своими руками облегчает работу мастеру и экономит его деньги

Струбцина — это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

Угловая струбцина

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

стальной уголок 40 мм, толщиной 3-4 мм;
стальные пластины шириной 40-50 мм;
шпильки с резьбой, желательно закаленные;
прутки для воротков;
гайки для червячного механизма;
сварочный аппарат;
дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации.

Верстак своими руками – чертежи, принцип построения конструкции

С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.

Столярная струбцина из доступных материалов

Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:

Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
Мебельные гайки с фиксатором под дерево.
Стальные шпильки, не обязательно из дорогой закаленной стали.
Гайки — барашки с резьбой, соответствующей шпилькам.
Шайбы упорные, также можно использовать обычные, недорогие.

Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.

СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.

Струбцина столярная из дерева и фанеры

Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.

Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.

Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.

Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы.

Самодельный трубогиб, как изготовить в домашних условиях

Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.

Столярная струбцина вариант 3

Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.

Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.

Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.

Трубная струбцина

Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.

Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.

Струбцина: делаем в домашних условиях различных видов – варианты, чертежи, реализация
