Как просунуть кабель в гофpy без пpoтяжки

Монтаж электрической проводки в гофре — требования

Используя гофрированные трубки для прокладки электрических кабелей, необходимо соблюдать следующие нормативы ПУЭ:

вне зависимости от способа прокладки для соединения отдельных участков необходимо применять пайку, клеммники или опрессовку; Клеммник

все точки соединения кабельных линий, помещенных в гофрированных каналах, нужно оснащать распределительными коробками;

Допустимая высота расположения открытых питающих линий внутри помещений – не менее 2-х м

Благодаря применению гофрированных оболочек появляется возможность не обращать внимание на это ограничение. Дело в том, что все изделия данного типа обладают необходимыми прочностными характеристиками, достаточными для обеспечения безопасности токопроводящих линий на случай проникающего воздействия предметами диаметром от 12.5 мм

При использовании гофр из стали их в обязательном порядке подключают к заземляющему оборудованию и оснащают дополнительной защитой от коррозии. Ограничения по сопротивлению заземленного гофрированного канал до точки коммутации с шиной – 10 Ом. При проектировке направления прокладки необходимо избегать точек скопления влаги. Все места подводки к распределительным коробкам должны быть заизолированы стандартным способом.

Как выбрать витую пару для квартиры

Для компьютерной сети квартиры разумным выбором будет кабель витая пара из 4 пар, всего 8 жил. Использование двух парного кабеля не дает возможностей расширению сети и не подходит под некоторые протоколы.

При покупке кабеля, используйте эти советы:

1. Кабель витая пара нельзя соединять скруткой или подобными соединениями, подходящими для нормальной электропроводки. Для их соединения, которого нужно в квартире избегать, нужно использовать переходники, или репитеры.

Переходники ослабляют (ухудшают) сигнал. Репитеры, требуют питания и стоят денег. Поэтому кабель нужно брать от устройства до устройства, а лучше бухтой с запасом.

2. Класс кабеля лучше выбрать 5-й. Чем выше класс кабеля витая пара, тем качественнее передача сигнала.

3. Экранирование кабеля не обязательный, но желательный параметр для выбора витой пары.

4. Каждая жила кабеля должна быть однопроволочной, как на фото.

Полезные советы

Укладка и маскировка проводов открытым способом занимает гораздо меньше времени и сил, чем монтаж с пробивкой штроб

Но и здесь имеется ряд моментов, на которые следует обратить внимание, проводя укладку кабелей без штробления

Советы от специалистов:

• Заранее промаркируйте все провода. Чтобы не запутаться при выполнении маскировочных работ. Это впоследствии поможет быстро и правильно отыскать нужный кабель.
• Проводки — маломощную и силовую, отделите друг от друга. Не соединяйте в один пучок.
• Провода от интернета и антенн размещайте отдельно от всех остальных. Чтобы не было посторонних наводок и не портилось качество сигнала.
• Следует стремиться к тому, чтобы кабель имел минимально возможную длину. И минимум соединений — это делает их более безопасными, уменьшает риск травмирования.
• Бывает, что оплётка упрятанных тем или иным способом кабелей истирается. В случае неудачного расположения. Поэтому провода, находящиеся в местах повышенного риска, следует проверять как можно чаще.

Видео о монтаже кабель-канала для защиты проводов:

Смотрите это видео на YouTube

Существуют десятки способов маскировки, позволяющие красиво и безопасно уложить провода разного назначения, в том числе электрические кабели. Выбирая способ укладки, ориентируйтесь не только на эстетический результат, но также на удобство, безопасность и технические особенности проводов.

Что учесть при выборе маскировки проводов?

При выборе способа укладки (маскировки) электропроводов учитывайте их технические особенности и длину.

Обратите внимание на следующие ограничения:

прокладку кабелей вдоль стен и по потолку недопустимо производить с большой натяжкой;
важно, чтобы возле техники не было большой нагрузки на штекер, иначе разъём может сломаться;
запрещено работать с проводами без изоляции, во время работы кабель может повредиться, и его изоляция нарушается;
участки со сколами, срезами и трещинами нужно заизолировать изолентой, или заменить повреждённый участок кабеля на новый.

Выбирая вариант укладки кабеля, учитывайте такие моменты:

• Общую длину и количество проводов. Если речь идёт об одном-двух проводах, то под них можно проштробить выемки или купить кабель-каналы. Если же проводов много, их проще упрятать за гипсокартонные панели.
• Расположение проводов. Если прокладка организуется по потолку, понадобится провод большей длины, чем при прокладке по полу.
• Расстояние до розеток. Если техника, к которой нужно подвести провод, стоит возле розеток, его рекомендуется замаскировать.
• Безопасность. Если в жилище имеются дети или домашние животные, провода необходимо расположить так, чтобы был исключен какой-либо контакт с ними, нечаянный или намеренный. Кабель следует располагать в недосягаемом месте — например, в стенке или в специальном коробе.

Ввод электропроводки в дом

Прокладывая кабель под землей на даче, необходимо учесть, что при вводе проводника в сооружение (дом или другую постройку) нельзя пропускать его под фундаментом. Обычно при строительстве в фундаментную ленту встраивается закладная – отрезок трубы, выступающий наружу на несколько сантиметров, в который можно легко просунуть электропровод.

Иногда хозяевам дома с монолитным фундаментом не хочется сверлить основу для установки закладных. Выход в этом случае такой: кабель просовывается внутрь металлической трубы и поднимается вдоль стены сооружения на определенную высоту (обычно это уровень, на котором производится монтаж вводного шкафа). На этой отметке в стену замуровывается закладная, сквозь которую провод заводится в дом.

Если в качестве проводника используется бронированный кабель, то его оболочка должна быть заземлена. Сделать это можно, приварив или припаяв к ней изолированный провод, который в электрическом щите нужно завести на «ноль».

Пренебрегать этим не следует, иначе, если фазу пробьет, она попадет на бронированную оболочку, дотронувшись до которой, человек получит сильный удар электротоком, и хорошо еще, если дело не закончится смертью пострадавшего. Если же правильно заземлить броню, то при пробое сработает автоматический рубильник, отключив подачу тока до устранения неполадок.

Особенности монтажа

При открытом монтаже гофрированной трубы для проводов и кабелей используют пластиковые клипсы. Их выбирают в зависимости от внешнего диаметра гофры. Крепят через каждые 20-30 см на дюбеля или саморезы. В установленные клипсы заводят трубу и прижимают их до щелчка. Разрабатывая трассу для установки гофры, учитывают некоторые особенности:

• Максимальная длина участка – 20-25 м, при условии, что на трассе есть не больше 4 поворотов.
• Угол поворота должен быть не меньше 90°, а радиус – предельно большим.
• Повороты не располагают вблизи друг друга. Расстояние — минимум 4-5 м. Когда есть крайняя необходимость в близком расположении, ставят ревизионный лючок либо распределительную коробку.
• При рядом расположенных трассах для слаботочных проводов и электрической проводки наименьшая дистанция для прокладки 2-х гофрированных рукавов должна составлять 20 см. Пересечение допустимо исключительно под прямым углом.

Эти правила актуальны и для подземной, и для наземной прокладки кабельной сети. Стоимость гофрированной трубы зависит от материала. Бюджетными вариантами считаются изделия из ПВХ, немного дороже стоят трубы из полипропилена, а самые дорогостоящие – армированные.

Предварительные мероприятия перед монтажом

Перед тем как приступить к монтажу электропроводки внутри плинтусов, придется провести ряд подготовительных мероприятий. Пренебрегать ими не стоит, ведь за их счет удастся обеспечить максимально быструю и правильную установку, учитывая при этом и декоративные аспекты.

Для начала стоит определиться с цветом и размерами плинтусов. В этом Вам поможет наша статья. Здесь все будет зависеть от пожеланий владельца квартиры, а также от интерьера комнат и их габаритов. Так, в помещении с высокими потолками не стоит монтировать узкие плинтуса. В комнатах темных не применяются кардинально светлые или темные отделочные планки, если они не сочетаются с другими интерьерными элементами.

Еще до начала монтажа плинтусов и прокладки проводов следует определиться, где будут располагаться различные электротехнические устройства. Это позволит выбрать правильное расположение розеток и проложить кабели максимально скрытно

Лучше всего сразу же составить схему, где и как будут прокладываться провода.
Важно провести подсчеты количества плинтуса – оно будет зависеть от периметра комнаты. Не стоит забывать учитывать и количество возможных отходов, которые образуются во время резки материала. Это около 5-10%.
На этапе проектировки просчитывается также и размер кабель-канала

Здесь выбор будет зависеть от того, сколько проводов будут в него укладываться.

Это около 5-10%.
На этапе проектировки просчитывается также и размер кабель-канала. Здесь выбор будет зависеть от того, сколько проводов будут в него укладываться.

Порядок выполнения работ при установке плинтуса

На подготовительном этапе важно не забыть посчитать и приобрести и комплектующие в необходимом количестве. Они не только облегчат процесс монтажа, но и сделают всю конструкцию красивой и аккуратной. При этом комплектующие должны подходить по цвету и размерам к самому плинтусу

При этом комплектующие должны подходить по цвету и размерам к самому плинтусу.

Комплектующие для пластикового плинтуса

Прокладка кабельных линий в защитной гофре: ошибки и заблуждения

При выполнении электромонтажных работ, независимо от выбранного способа, существует универсальное требование, касающееся:

• процесса паяния;
• установки клемм;
• опрессовывания проводов в местах соединений.

Следует обеспечить доступ для осмотра контактных участков кабельных линий. Поэтому при монтаже гофрированной трубы с кабелем, ставят распределительные коробки для монтажа стыков.

Согласно ПУЭ, нужно отделять основную кабельную линию от резервной. С этой целью они берутся разные гофрированные трубы. Это касается также жил рабочего, аварийного освещения. Гофры с такими проводами обязательно разделяются территориально.

Пластиковая гофра не относится к категории несгораемых изделий. Их допускается закладывать внутрь кирпичной или бетонной стены (нужно штробить).

При любом варианте, например, при прохождении скрытой проводки по дереву (если дом деревянный), нужно использовать несгораемые прокладки:

• оштукатуренные;
• цементные;
• асбестовые.

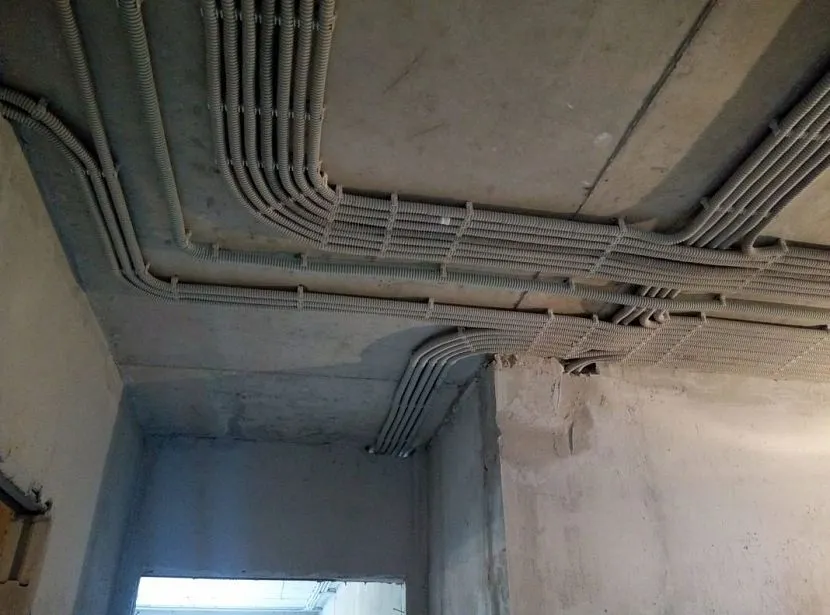

Пример правильной разводкиИсточник stroypomochnik.ru

Прокладочный слой позволит отделить гофру от поверхности стены примерно на 10 мм (меньше не допускается по ПУЭ). Если выбирается пластиковая гофрированная труба для прокладки линии по несгораемой поверхности, надо обеспечить дистанцию от горючих мест не меньше, чем 10 см.

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.
Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.
Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

О том, какие бывают виды гофры для кабеля, читайте в статье, на которую мы сослались!

Особенности гофры для подземной прокладки проводов

Для применения в траншеях выпускают специальные кожухи. Их материал и конструкция учитывают следующие негативные факторы:

• механические усилия от подвижек грунта;
• высокую влажность;
• присутствие химических веществ, попадающих в почву в результате деятельности человека;
• активность грызунов, насекомых, микроорганизмов.

Одновременно снижаются требования к:

• защите от ультрафиолета;
• огнестойкости.

Цвет и характеристики защитной оболочки

Гофрированная труба для подземного монтажа имеет красный цвет. Это делает ее хорошо видной при вскрытии траншеи.

Стенка у изделия двойная:

• снаружи – гофра, армированная металлической сеткой;
• внутри – гладкий канал.

Такое исполнение делает изделие прочным, придает ему гибкость и одновременно облегчает протяжку линии.

Кожухи изготавливают из материалов со следующими свойствами:

• стойкостью к ударным нагрузкам и вибрации;
• пластичностью;
• диапазоном рабочих температур от -25 до +70°С.

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

грызуны

заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально. Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки

Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Установка плинтуса с кабель каналом

Ранее мы уже рассказывали об установке напольных плинтусов. Особенности монтажа электротехнического плинтуса зависят от его устройства. Тот, который со встроенным желобом, монтируется как обычный — прижимается нижним краем плотно к полу. При монтаже моделей со съемной лицевой панелью надо знать одну хитрость.

Углы и края оформляются специальными доборными элементами

Со съемной крышкой

Отрезаются куски нужной длины при помощи обычной ножовки с полотном с мелким зубом. Хорошо режется полотном по металлу. Режут весь плинтус в сборе с надетой крышкой.

Перед началом монтажа снимается планка, прикрывающая кабель-канал. Шурупы или дюбеля закручиваются в выемку, которая и является кабель-каналом. Если стенка тонкая, под шляпку лучше уложить шайбу.

Для бетона и кирпича применяют дюбеля, в гипсокартон ставят особый крепеж, а в дерево саморезы

Для оформления углов есть специальные доборные элементы: наружные и внутренние углы, соединители для планок. В них отрезки плинтусов просто вставляются. Но беда такой системы в том, что эти «запчасти» выскакивают. Поэтому их рекомендуют садить на прозрачный силиконовый герметик. Система сначала собирается, затем в нее прокладываются провода.

И еще один момент по монтажу. Не всегда просто заводить кабели в уже собранную систему. Некоторые доборные элементы сделаны неудобно и затрудняют протяжку проводов. Поэтому имеет смысл укладывать их по мере установки. И еще, если собираетесь заправлять кабели не только в выемку, но и в пространство, образовавшееся снизу и сверху, их точно надо закладывать до того, как прикрепили плинтус к стене.

https://youtube.com/watch?v=AavzJ3NxLyE

Электротехнический плинтус со съемной лицевой частью

При монтаже электрического плинтуса второго типа с лицевой частью и «спинкой», которая крепится к стене, ситуация похожа. Но тут дело в том, что закрепить планку надо на одинаковом расстоянии от пола. Иначе надеть декоративную часть будет проблематично. Мягкий нижний край облегчает дело, но он всего один-два миллиметра. Так что установка должна быть действительно точной. Как же быть? Использовать «образцы».

• Отрезаем два небольших куска от лицевой части — сантиметров по 7 длиной. И используем их для выставления планки на нужном уровне.
• От той точки, где планируем установить крепеж, отступаем несколько сантиметров и ставим кусок декоративной планки — с одной и с другой стороны. Этот участок выставлен именно на такую высоту, которая нужна.

Второй тип электротехнических плинтусов — со съемной лицевой панелью

Крепеж ставим в промежуток между двумя «образцами».
Передвигаемся дальше и так пока не установим все отрезки.

Такой способ позволит прикрутить планку на одном уровне относительно напольного покрытия, даже если оно не слишком ровное. Так что при установке декоративной планки проблем не возникает.

Как ввести и вывести кабель из плинтусного кабель-канала

При укладке кабелей в электротехнический плинтус надо вводить кабели и выводить их. Большая часть пластиковых имеет мягкий край. Он больше похож на резину, чем на пластик. В таком случае провести провода не составит труда. За счет эластичности кромка просто отодвинется.

Как ввести и вывести кабель в плинтус

Если же края жесткие, попробуйте слегка разогреть и отогнуть. Как вариант — сделать небольшие надрезы. Но это смотрится хуже всего, так как сделать все идеально сложно. Проще уж нагреть и отогнуть. Но греть не на открытом огне — это раз. И потренируйтесь, для начала, на ненужном отрезке — это два.

Розетки на плинтусе

Некоторые фирмы разрабатывают розетки, которые можно устанавливать между двумя кусками планки в любом месте. Вырезать ничего не нужно. Все разработано так, что модуль фиксируется на планке (до щелчка), а недостающая часть закрывается декоративной планкой того же типа. Обычно это дорогие системы, которые сделаны в Европе и там же сертифицированы.

Специальные розетки можно монтировать прямо на плинтус

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.

Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.

Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

Преимущества прокладки электрического кабеля под землей

Создание подземных кабельных линий – уникальное техническое решение, позволяющее строить надежные и безопасные электрические сети, обладающие довольно большой протяженностью. Учитывая, что прокладка электрического кабеля под поверхностью земли не требует строительства громоздких наземных коммуникаций, этот способ подвода электричества к объектам различного функционального предназначения приобретает в наши дни все большую популярность.

Области применения подземных электрических сетей

Чаще всего подземные кабельные линии создаются в черте современных населенных пунктов, и выполняют они следующие функции:

• подвод электричества к жилым торговым и общественным объектам;
• подключение к электросетям наружных осветительных систем и развлекательных аттракционов;
• подведение электроэнергии к рекламным щитам, к ландшафтному освещению и другой декоративной иллюминации.

Также прокладка кабеля в траншее является очень популярным способом электрификации современных промышленных объектов. С помощью подземных кабельных линий можно организовывать надежные распределительные сети, а также подводить электроэнергию к мощному производственному оборудованию. И если воздушные линии электропередачи очень уязвимы перед капризами природы и другими воздействиями механического характера, то у подземных кабальных сетей этот недостаток отсутствует напрочь.

Преимущества подземных кабельных сетей

О ключевом преимуществе, которым обладают подземные электрические сети, мы уже упомянули. Заключается оно в надежной защите электрического кабеля от внешних механических воздействий. Преимущество – ключевое, но далеко не единственное. Рассмотрим – чем же еще привлекателен монтаж кабельных линий под землей. Представляем вашему вниманию краткий перечень дополнительных преимуществ, которые наблюдаются при строительстве подземных электрических сетей:

• простота проектирования (рассчитать длину подземного кабеля также просто, как и определить наиболее подходящую его разновидность);
• сравнительно невысокие затраты на приобретение наземного оборудования (для того чтобы подключить подземную электрическую сеть к электропитанию, достаточно установить всего одно внешнее устройство – наземный рубильник);
• эстетичность, которая заключается в том, что подключение электричества посредством подземного электрического кабеля совершенно не портит прелестей окружающего ландшафта (по территории газонов, улиц и других электрических площадок подземный кабель прокладывается скрыто и незаметно).

Основные способы прокладки подземных электрических коммуникаций

В настоящее время прокладка подземных электрических сетей выполняется двумя способами. Первый предполагает монтаж кабеля в траншее, второй – прокладку электрического проводника бестраншейным методом. Рассмотрим эти способы более подробно.

Укладка кабеля в земляную траншею – это классический и наиболее распространенный способ организации подземных электрических сетей. В процессе его реализации создается земляная траншея, на дне которой организовывается специальная технологическая подушка (песчаная). Затем кабель укладывается в траншею, после чего засыпается грунтом.

Что касается бестраншейного метода: к нему прибегают в местах пересечения электрической линии с автомобильными дорогами, другими инженерными коммуникациями и прочими препятствиями. Этот способ организации электрических сетей предполагает создание горизонтальных проколов грунта, избавляющих от необходимости проводить наружные земляные работы.

Каким именно способом будет организованно электроснабжение в том или ином случае – это зависит от требований электропроекта, который должен быть разработан и утвержден заблаговременно.

Ошибки и правила монтажа кабеля в гофре

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

нельзя протягивать в одной гофре сразу несколько кабельных линий

силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний

если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

на линии освещения как правило используется гофра d=16мм

на силовые розетки диаметром не менее 20мм

под коаксиал для видеонаблюдения – не меньше 25мм

под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм
