Установка и подключение кухонной вытяжки

Как правильно замерять расстояние

При измерении высоты кухонной вытяжки необходимо соблюдать несколько требований. Прежде всего, перед установкой рекомендуется имитировать предполагаемую работу: наклониться над последними конфорками, попробовать поставить на плиту тяжелую сковороду. Это лучше всего делать с помощником.

Отметьте на стене минимальное расстояние, на котором вы сможете легко управлять прибором. Затем измерьте рекомендуемую высоту на стене в соответствии с расстоянием от варочной панели до вытяжки. Нижней точкой будет сама варочная панель, а верхней – фильтр вытяжки. Для наклонных приборов учитывается нижняя часть прибора. Итоговая оценка основана на средних значениях стандартов и удобства использования.

Крепление гофрированной трубы

Для монтажа и присоединения наклонной вытяжки к вентиляционному каналу необходимо определить, какой тип воздуховода подходит для данного помещения: гибкий, жесткий или комбинированный. Для гибкого канала понадобятся материалы:

• гофрированная труба ∅ 100, 125 или 150 мм (в зависимости от конструкции);
• переход пластиковый 1 шт. в случае разницы диаметров трубы и вентиляционных патрубков на вытяжке или вентрешетке;
• силиконовый уплотнитель или герметик «Момент»;
• 2 штуки хомутов червячных ∅110-130 x 12 мм;
• ПВХ дюбели 6 шт. диаметром под сверло SDS (бывают в комплекте с вытяжкой).

От выпускного патрубка необходимо проложить гибкий воздуховод из гофрированной трубы. Изделия производят из алюминиевой фольги или армированного ПВХ. Особенностью алюминиевой трубы является простая обработки, хорошая деформация, легкий вес. К преимуществам относится низкая стоимость, а к недостаткам — шум при прохождении воздуха.

Вытяжная труба из армированного поливинилхлорида прочнее, имеет неограниченный срок службы, хорошо обрезается и поглощает шумы; из минусов — более высокая стоимость.

Гофрированный аспирационный рукав из термостойкого ПВХ

Порядок устройства воздуховода:

• Клапан обратной тяги с вытяжки необходимо перенести в конец трассы на вход вентиляционного канала. Этот прием маскирует звуки хлопков над головой, в отдалении срабатывание будет не слышно. Удачным приобретением станет покупка бесшумного устройства обратной тяги с силиконовым уплотнением.
• Край патрубка на корпусе вытяжки промазываем герметиком и натягиваем гибкий шланг, место посадки зажимаем червячным хомутом.
• Если диаметр трубы меньше гофры, для подключения используем пластиковый переход 100х125 или125х150 мм.
• Если над вытяжкой имеется шкаф, электрическим лобзиком выпиливаем отверстия в нижней и верхней части для прохода трубы. Диаметр делаем на 5-10 мм шире трубы. Образовавшуюся щель заполняем силиконовым герметиком для снижения вибрации и шума.

Отверстия в шкафу для прохода гибкого канала

Важное правило! Чтобы избежать уменьшения тяги, диаметр гибкого воздуховода должен быть не менее выходного патрубка и не иметь сужений на всем протяжении.

Аспирационную трубу укладываем по верху шкафов и крепим хомутами к деревянным панелям, используя короткие саморезы. Фиксация устраняет риск случайного смещения и возникновения шума. Для устранения вибрации под алюминиевую гофру через каждые 30-40 см наклеиваем подушки из нескольких слоев двухстороннего скотча.

Свободное расположение гофры поверх кухонных шкафов

• На входе в канал вентиляции устанавливаем соединитель с клапаном обратной тяги. Обрабатываем края силиконовым уплотнителем для герметизации места примыкания гофры и закрепляем червячным хомутом. Место примыкания соединителя к стене также изолируем. Проверяем герметичность системы при включенной вытяжке.
• В связи с тем, что в кухне предусмотрен один вентканал, устанавливаем соединитель с решеткой для сохранения естественной тяги.

Вся установка в цифрах в этом видео:

Сравнительный обзор моделей

Модификации, которые представлены в большом количестве на современном рынке, отличаются типом очистки воздуха, конструкцией и способом установки. При выборе не стоит зацикливаться только на дизайне устройства. Необходимо учесть все нюансы и рассмотреть возможность монтажа оборудования в конкретном случае.

По большому счету, все модификации вытяжек можно разделить на три большие категории:

• проточные;
• рециркуляционные;
• комбинированные.

Первый тип предназначен для транспортировки продуктов горения в вентиляционный канал здания посредством воздуховода. Следовательно, кроме крепления корпуса вытяжки над газовой плитой, потребуется монтаж каналов для выхода воздуха в вентиляционное отверстие.

Чтобы пластиковые или гофрированные каналы не портили дизайн интерьера, их прячут за подвесными конструкциями, фальш-стенами или размещают в верхних кухонных шкафах – антресолях

Рециркуляционные модели не оснащены воздуховодами, поэтому занимают меньше пространства и устанавливаются гораздо быстрее. Они очищают воздушные массы, пропуская их через жировые и угольные фильтры. По сути, гоняют воздух по кругу, освобождая его от паров, жира и вредных частиц, но не освежая.

Рециркуляционные модели имеют некоторые преимущества: они компактны и легки в монтаже. Пользуясь инструкцией производителя, установить и подключить такую вытяжку может даже новичок с отсутствием опыта подобных работ

Однако огромный сегмент рынка заняли универсальные модели, которые могут функционировать в обоих режимах: проточном и рециркуляционном. Очистка через фильтры может проводиться временно, пока происходит ремонт отводящих магистралей.

А если нет возможности установить воздухоотводные каналы, тогда фильтрация является единственно возможным способом улучшить микроклимат на кухне.

По способу установки вытяжное кухонное оборудование делится на автономное и встроенное. Первое монтируют отдельно, на стену или потолок, а второе встраивают в кухонные шкафы или другие подвесные конструкции.

Если вы выбрали встраиваемую модель, то при заказе кухонного гарнитура исполнителям необходимо предоставить размеры технического устройства для точной подгонки мебельного элемента

По конструкции и, соответственно, внешнему виду вытяжки делят на несколько видов, при этом у разных производителей они могут иметь отличающиеся названия. Наиболее популярными являются так называемые встроенные слайдеры, одна часть которых подвижна, купольные и наклонные модели.

В связи с популярностью «островного» кухонного интерьера стали востребованными и потолочные модели для рабочих зон, установленных в центре кухни.

Галерея изображений

Фото из

Элегантная и стильная наклонная модель

Традиционный вариант – купольная вытяжка

Встроенный в кухонный шкафчик слайдер

Мощное потолочное оборудование для «острова»

Установка вытяжки производится в зависимости от конструкции и функций модели. Чтобы понять особенности монтажа, можно еще перед покупкой попросить у консультанта инструкцию по установке.

Возможно, там обозначены какие-то нюансы, препятствующие монтажу именно этого изделия на вашей кухне. Предположим, потолочная конструкция не выдержит веса оборудования или в шкафах не предусмотрены отверстия для прохода воздуховода.

Требования нормативных актов по монтажу вытяжки

Для изготовления воздуховода применяются элементы круглого или квадратного сечения. Оптимальный размер шахты 13х13 см. При смещении вывода прибора с отверстием в стене для удаления отработанных газов используют гофрированную трубу необходимого диаметра.

При покупке вытяжки необходимо обращать внимание на следующие нюансы:

1. В дешёвых моделях бытовых приборов используются осевые вентиляторы. Их максимальная производительность возможна при наличии короткого вентиляционного канала.
2. На выбор оборудования влияет расстояние от варочной поверхности до выходного отверстия вентиляционного канала.

Хорошей производительности добиваются при работе двигателя на средних оборотах. Сначала нужно определить мощность прибора. Этот параметр измеряется в м3/час.

Некоторые хозяева считают, что с увеличением мощности вытяжки увеличивается и её производительность. На самом деле это не так. Труба с сечением 13х13 см обладает пропускной способностью от 150 до 180 м3/час. Этот показатель гораздо выше требований нормативных актов 60-90 м3/час.

Во время монтажа вытяжки между прибором и варочной поверхностью оставляют расстояние 70-85 см для газовых плит и 60-75 см для электрического оборудования. Расстояние до наклонной вытяжки 35-65 см (выбирается в зависимости от типа).

Чтобы сделать вытяжку для кухни в частном доме через стену, необходимо купить прибор с определёнными техническими характеристиками. Установленное оборудование не должно быть шумным (максимальный уровень звука 80 дБ).

Какие варианты подходят?

Если вытяжка на кухне уже установлена или вы находились в процессе выбора прибора, не расстраивайтесь. Проветривать помещение можно и нужно, достаточно соблюдать простые советы по монтажу. Список рекомендаций, не нарушающих действующие правила:

Отказ от газовой плиты. Максимальная нагрузка на электрическую линию квартиру должна удовлетворять требования электроплиты. Достаточно поставить варочную поверхность и отключать вытяжку не придется. Правила распространяются исключительно на помещения с газовым оборудованием.Используйте угольные вытяжки. Они обладают специальным фильтром, который очищает воздух от неприятного запаха и не пропускает грязь. Монтаж ничем не отличается от обычного прибора, кроме ненадобности подключения к вентиляционной шахте.

Пример вытяжки без подключения к вентиляционному каналу. Она прогоняет воздух через фильтры.

Расширение вентиляционного канала. Большинство людей при ремонте используют накладку, которая подразумевает исключительно подключение вытяжки. Для обеспечения естественного притока воздуха можно расширить канал и использовать специальную решетку, которая гарантирует постоянный воздухообмен.

Вытяжка подключена через разделитель и не препятствует работе вентиляции.

Выведение воздуха в форточку. Вариант подойдет далеко не всем, поскольку вытяжное устройство может располагаться далеко от окон. Также это сказывается на дизайне помещения. При желании, можно сделать специальное отверстие в окне или заменить стекло на прочный пластик, чтобы вырезать в нем вентиляционную решетку.Подключение на улицу. С разрешения ответственных инстанций можно сделать отдельное отверстие в стене и вывести канал воздуховода на улицу. Процесс запрещено проводить самостоятельно, поскольку это может нарушить правила эксплуатации и пожарную безопасность здания. Следует обращаться за помощью к специалистам.

В заключение хочется отметить, что безопасность должна находиться на первом месте. Не следуйте примерам соседей, которые нарушают правила, а лучше сообщите об известных инцидентах в управляющую компанию. Несоблюдение норм кажется безобидным только до того момента, пока не произойдет непоправимое. Есть множество альтернатив для вентиляции кухни, которые не подвергают ничьи жизни риску. Перед установкой вытяжки, обязательно изучите нашу статью про монтаж кухонной вытяжки для плиты.

Декоративные работы

В качестве декоративного экрана для открытой части воздуховода в комплекте вытяжки имеется стальной короб телескопического типа. Порядок установки кожуха:

• сквозь отверстия в верхней части экрана привинчиваем крепежный кронштейн, прикладываем к стене, производим разметку отверстий и снимаем скобу;
• перфорируем в стене два отверстия, вставляем дюбели и закрепляем кронштейн;
• соединяем части короба: нижнюю устанавливаем в пазы, верхнюю приподнимаем и закрепляем саморезами к кронштейну.

Подготовка короба с кронштейном для разметки

Для маскировки гибкого отвода, идущего по верху, сооружаем короб из металлических профилей и обшиваем листами гипсокартона. Гипсовую поверхность выравниваем шпатлевкой, грунтуем и окрашиваем.

Каркас под декоративный короб из ГКЛ

Для полного понимания процесса установки наклонной вытяжки, посмотрите это видео:

• Кухня гостиная с барной стойкой — оформление дизайна и интерьера

• Кухня в коричнево бежевых тонах — идеи оформления дизайна и уютного интерьера

• Освещение рабочей зоны на кухне — как подсветить солешницу

• Как прикрепить пластиковый фартук на кухне своими руками

Самостоятельная установка

Вытяжка не самый сложный прибор, поэтому при наличии небольшого опыта и набора необходимых инструментов, ее вполне реально установить своими руками. Самостоятельный монтаж – отличная возможность сэкономить на услугах специалистов.

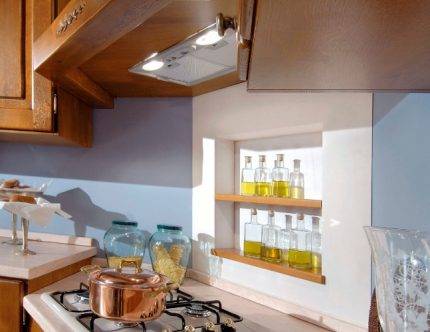

Монтаж вытяжки, прикрепленной к днищу шкафа

Подвесные модели крепятся непосредственно к нижней полке шкафа. Установка несложная, монтаж осуществляется с помощью саморезов и шуруповерта. Поскольку подведения воздуховода к рециркулярному устройству не требуется, установка заканчивается его подключением к электросети.

Монтаж вытяжки в подвесном шкафу

Самостоятельное встраивание вытяжки в шкаф требует наличия определенных столярных навыков. Для нового гарнитура устройство приобретается на этапе проектирования мебели. Чтобы оно подошло в уже эксплуатируемый подвесной шкафчик, необходимо чтобы размеры вытяжки соответствовали внутренним габаритам корпуса.

Для работы потребуется:

• электролобзик, можно также воспользоваться ручным;
• ножовка для дерева;
• карандаш;
• отвертка (лучше шуруповерт);
• шило;
• строительный угол, рулетка;
• струбцины.

Этапы монтажа:

• Прежде всего нужно освободить корпуса от фасадов, причем не только конкретный шкаф для вытяжки, но и соседние ящики. Далее снимаем шкаф и скрепляем примыкающие к нему корпуса между собой струбцинами. Не пропускайте этот пункт – ящики могут упасть и получить повреждения.
• Откручиваем нижнюю полку, прикладываем ее к верхней плоскости вытяжного устройства. Намечаем контур воздуховода и отверстия для выведения провода с вилкой для подключения прибора к сети. Вырезаем размеченные отверстия.
• Вставляем вытяжку в корпус и отмечаем верхние границы устройства. По намеченным линиям крепим нижнюю полку. В ней просверливаем 4 отверстия.

Закрепляем вытяжку внутри шкафчика и устанавливаем воздуховод. Соединяем с его помощью вентиляционное отверстие и систему. Устанавливаем полки и фасады. Стоит проверить работоспособность оборудования еще до установки фасадов.

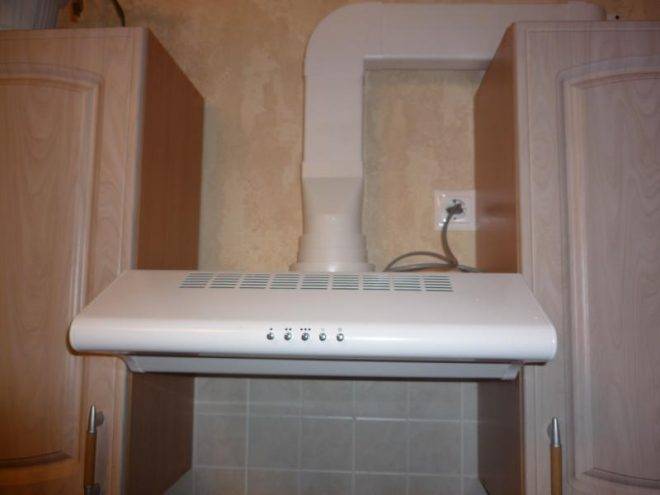

Монтаж вытяжки с воздуховодом

Процедура установки подобной вытяжки включает в себя:

• фиксацию вытяжки;
• разработку схемы воздуховода и электропроводки;
• примерка короба;
• монтаж короба с помощью герметика.

Воздуховод собирают из пластикового короба или выполняют из алюминиевой гофры. Первый вариант прочнее, эстетичнее и надежнее. Поэтому стоит отдать ему предпочтение. Пластик легко пилится и соединяется специальными элементами. Дополнительную прочность соединениям придают с помощью герметика. У гофры также есть свои преимущества – ее гибкость позволяет уложить воздуховод по изогнутой траектории.

Установка

Перед началом установки необходимо подготовить инструмент:

• Перфоратор или ударная дрель;
• Рулетка;
• Молоток;
• Строительный уровень;
• Карандаш или маркер;
• Отвертка.

Разные вытяжки с воздуховодами имеют свои особенности монтажа, но на примере установки обычной подвесной гофры Вы сможете понять общий принцип, и монтаж вытяжки любого другого типа не составит труда, к тому же к каждой вытяжке прилагается инструкция по установке.

Перед креплением навесной вытяжки необходимо снять с нее решетки фильтров. На задней стенке такой вытяжки есть отверстия, через которые она крепится к стене, и получить к ним доступ можно лишь сняв фильтры вытяжки. После этого при помощи рулетки нужно отмерить 80 сантиметров и поставить на стене отметку карандашом. Сделав две независимые отметки на расстоянии друг от друга, соедините их карандашом, а при помощи уровня проконтролируйте горизонтальность этой линии.

Нажмите чтобы увеличить

По этой линии Вам и нужно выставить вытяжку. Делать это проще с помощником: один человек прикладывает вытяжку к стене, не опуская ее ниже линии, второй отмечает карандашом отверстия в задней стенке вытяжки. Теперь ее можно убрать: на стене останется две отметки, по которым сверлятся отверстия.

Современные вытяжки на любой вкус

Такой тип вытяжки вешается на дюбеля. Обычно они идут в комплекте с вытяжкой, но они слишком маленькие и ненадежные. Бывали случаи, когда такие дюбеля просто не выдерживали вес вытяжки. Рекомендуется приобрести два дюбеля с маркировкой 5х80 – это универсальные дюбеля, которые выдерживают даже вес навесных шкафов.

Отверстия сверлятся победитовым сверлом соответствующего диаметра, после чего дюбели вбиваются в стену. Затем один человек вновь прикладывает вытяжку так, чтобы отверстия на ней и не стене совпали. Второй прикручивает вытяжку при помощи отвертки. Осталось только поставить на место решетки-фильтры – и самая сложная часть позади

Уделите внимание декору если вы задумали стиль кантри в интерьере кухни

Купольная вытяжка монтируется по такому же принципу – весь процесс можно увидеть на видео:

В данном материале мастер использует дополнительно брусок, так как в этом частном случае ему мешает газовая труба.

Сложнее с нестандартными вытяжками для кухни с островом: в этих случаях и сам процесс будет особенным. Крепится такая система к потолку при помощи дюбелей и специальных креплений.

Главная сложность в установке заключается в монтаже воздуховода: его придется проводить по потолку, фиксируя через определенные промежутки. Желательно, чтобы путь отвода был как можно более прямым, без изгибов и углов: это может повлиять на производительность вытяжки.

Если помещение небольшая можно обойтись кухонной вытяжкой без воздуховода.

Правильный монтаж приобретенной вытяжки: как установить и закрепить

Рассмотрим наиболее распространенные способы установки.

Установка в шкафчик

Способ предусматривает постоянное расположение электроприбора в подвесном шкафчике над плитой. Если монтаж вытяжки совпадает с общими работами по обустройству кухни, логично заказать специальный шкаф со всей мебелью по индивидуальному эскизу. Главная особенность мебельной единицы – отсутствие дна и надежно закрепленная, прочная средняя полка, на которую придется вся нагрузка после крепления к ней корпуса электроприбора. Расстояние от низа шкафчика до полки должно соответствовать высоте приобретенного устройства. Во всех полках и верхней крышке заказывают наличие отверстий нужной формы для воздуховода. Размеры определяются в зависимости от используемой трубы для отвода воздуха. Отверстия не делаются для приборов, работающих по принципу рециркуляции (очищенный фильтрами воздух снова попадает в помещение).

Если мебель была установлена раньше, придется самостоятельно размечать и делать нужные вырезы в полках и крышках шкафчика электрическим лобзиком. Идеальная точность при этом не требуется – после монтажа возможные огрехи будут скрыты.

В зависимости от комплекта прилагаемого крепежа вытяжка фиксируется к полке саморезами или соединением винт-гайка через предварительно просверленные в полке отверстия. После навешивания шкафчика на стену, надевают и закрепляют на выходном патрубке трубу воздуховода. Электрическую розетку желательно подвести и разместить в самом шкафчике. Провисание провода и другие неэстетические детали будет скрывать закрытая дверца.

Установка под шкафчиком

Данный способ очень похож на первый вариант. Только оборудование крепится книзу шкафа. Такое крепление применяют при сокращении расстояния от вытяжки до плиты для эффективного всасывания загрязненного воздуха. Подбираются приборы, которые будут легко смотреться в кухонном интерьере. При желании скрыть переднюю панель вытяжки, устанавливают декоративную фальш-панель из материала, аналогичного фасаду дверцы шкафчика.

Как крепить к стене

Находясь над плитой, мебель подвергается действию высоких температур и пара. Из-за этого может пострадать ее внешний вид, уменьшится срок эксплуатации. Поэтому над плитой часто образуется разрыв между элементами мебели. При отсутствии шкафчиков над варочной поверхностью, вытяжку можно монтировать на стену. Это простой и надежный способ.

Сначала определяется высота расположения электроприбора и по уровню проводится горизонталь. Теперь вытяжка прикладывается к стене на требуемой высоте и делаются метки под сверловку через отверстия ее задней панели. После разметки производится сверловка посадочных мест под дюбеля (минимальная глубина – 50 мм). Затем закручиваются верхние саморезы и вешается вытяжка. Если она расположена без отклонений и висит надежно, через отверстия панели вкручиваются нижние саморезы.

При отсутствии на задней панели мест для крепления, вытяжка устанавливается на специально изготовленную рамку из уголка. Сама рамка крепится к стене саморезами. При отсутствии возможности закрепить ее вплотную к стене (в этом месте проходит труба или другие коммуникации, стена с обшивкой), для крепления рамки применяют цанговые шпильки или длинные саморезы-шпильки (саморез с резьбой под гайку на другой стороне изделия).

Крепление к стене

Как уже упоминалось выше, настенные модели, такие как купольные и навесные вытяжки, монтируются на стену, хотя они существенно отличаются по внешнему виду. Крепление осуществляется с помощью предусмотренных производителем отверстий, расположенных на задней стенке корпуса. Некоторые производители снабжают такие изделия специальными шаблонами. После прикладывания шаблона к стене отмечаются точки крепления, в стене сверлятся отверстия, вбиваются дюбели и, наконец, изделие фиксируется шурупами. Часто крепеж, представляющий собой колышки и шурупы, входит в комплект. Если у вас нет шаблона, вам придется попотеть, тщательно измеряя расстояние между отверстиями, а затем перенести эти измерения на стену.

Подвесьте вытяжку на стену через предварительно просверленные отверстия в корпусе

Конечно, самому это сделать сложно, поэтому лучше пригласить помощника

На этом этапе очень важно убедиться, что карниз правильно выровнен

Еще хуже, если в месте установки вытяжки проходят трубы, тогда ее невозможно будет прикрепить непосредственно к стене. В этом случае сначала необходимо прикрепить к стене деревянные балки и прикрепить к ним вытяжку. К сожалению, это не самое лучшее решение, поскольку карниз будет находиться в стороне от стены и не прямо над плитой, а область за карнизом является удобным местом обитания, например, для тараканов.

Как прикрепить карниз к стене, если мешает газовая труба или стена неровная?

Вместо деревянных балок можно использовать длинные дюбеля, но это опять же не очень хорошее решение, так как нет возможности надежно закрепить их. Лучше убедиться, что вытяжка не загорожена, хотя это не всегда возможно.

Особенности установки в нестандартных ситуациях

Самый распространенный случай – когда мешает газовая труба. Балку можно закрепить с помощью дюбелей и длинных саморезов. На расстоянии газовая труба фиксируется с помощью спиртового уровня, чтобы карниз можно было установить без перекосов. Затем блок крепится к балке. Не должно быть никаких проскальзываний.

Вкрутите саморезы до упора в планку, затем повесьте колпак и закрепите его на конце. Чтобы крепление было прочным, установите вторую балку ниже уровня. Таким образом, вы сможете обойти газовую трубу и закрепить вытяжку над газовой плитой.

При ремонте кухни многие задаются вопросом, какую бытовую технику выбрать. Какие приборы выбрать, чтобы они были качественными и простыми в установке? Как не заблудиться в кухонном лабиринте? Настенные кухонные вытяжки очень популярны. Помимо своей основной функции, они улучшают внешний вид помещения. Они доступны в широком диапазоне материалов, форм, цветов и размеров. Установка вытяжки над газовой плитой проста.

Feb 14, 2018ventsyst Как работает кондиционер для отопления и охлаждения жилых помещений: принцип работы кондиционеров Популярные модели очистителей и увлажнителей воздуха Supra: отзывы и технические характеристики

Монтаж вытяжки своими руками. Порядок работ

После того как вытяжка выбрана и место для нее определено, можно приступать к подготовительным и монтажным работам.

Для установки вытяжки необходимо приобрести трубы. Специалисты рекомендуют остановить свой выбор на пластиковых круглого сечения диаметром 125 мм

Важно понимать, что квадратные и прямоугольные выглядят более привлекательно и их легче устанавливать, но самое главное, ради чего производятся работы, – это хороший вывод отработанного воздуха, а наилучшая тяга будет именно в круглой трубе. Можно приобрести также металлические трубы, но они:

• Дороже обойдутся.
• Будут сложнее в монтаже.
• Будут более шумными во время работы вентиляции.

Осторожно относитесь и к гофрированным трубам. Они шумные и имеют непривлекательный вид. Не стоит выбирать и канализационные трубы – они не соответствуют требованиям к вытяжной системе по диаметру

Не стоит выбирать и канализационные трубы – они не соответствуют требованиям к вытяжной системе по диаметру.

Помимо труб понадобятся:

• Площадка с решеткой, колена, переходники и муфты, а также держатели.
• Средства звукоизоляции: утеплители из изолона, пенофола, ультрафлекса.
• Наружная решетка для воздуховода – пластиковая или металлическая.
• 3 обратных клапана для предотвращения обратной тяги. Выбирайте из того же материала, что и трубы.
• Крепежи (дюбели с саморезами).

Приготовьте также такие инструменты:

• Рулетка и уровень.
• Перфоратор.
• Болгарка или ножовка, чтобы резать трубы.
• Шуруповерт.
• Цементный раствор для замазывания отверстия после установки трубы.
• Учтите, что ЖБИ-панели можно просверлить только алмазным бурением.

Готовимся к установке. Прежде всего определяем, где электропроводка, и убеждаемся, что там, где мы запланировали устанавливать вытяжку, не проходит кабель. В доме обычно есть схема электропроводки, в которой можно увидеть, где проложен кабель. В случае, если схема не найдена, пользуйтесь детектором скрытой проводки.

Перед началом работ накройте мебель, чтобы на нее попало меньше пыли.

Сначала делаем разметку. Диаметр отверстия под воздухопровод должен быть 132 мм, если труба в диаметре 125 мм. Зазор, который останется, будет закрыт наружной решеткой.

Располагать вытяжку необходимо строго над плитой. Выдерживайте требования отступа от плиты до зонта вытяжки в зависимости от типа плиты и вытяжки. При разметке учитывайте высоту самой вытяжки.

Монтаж можно начинать со сверления стены согласно разметке.

Если важно придерживаться чистоты прямо во время сверления, понадобится помощник, который может собирать пыль прямо с перфоратора пылесосом. Если дом деревянный:. Если дом деревянный:

Если дом деревянный:

1. По центру разметки отверстия сверлим отверстие обычным тонким сверлом по дереву.
2. Снаружи чертим вокруг отверстия круг нужного диаметра.
3. Лобзиком вырезаем отверстие.
4. Полученное отверстие очищаем от строительного мусора, выравниваем края.
5. Устанавливаем внутрь трубу и обратные клапаны.
6. Снаружи устанавливаем решетку.

Следующие действия нацелены на установку вытяжки и подведение к ней труб. Эти задачи можно делать в любом удобном порядке.

Закрепление самой вытяжки выполняют строго согласно инструкции к ней.

Обычно вытяжной зонт крепится одним из двух способов – к стене или путем монтирования в навесной шкаф.

Если монтаж выполняется внутри мебели, то подключение организуют внутри шкафа, а электричество для него подводится к общей клемме, откуда подключается и освещение над столом, и, при необходимости, розетка. Таким образом проводка, выключатели и розетки скрыты. Если проводка для других задач не предусмотрена, реализуют автономный монтаж розетки.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.
